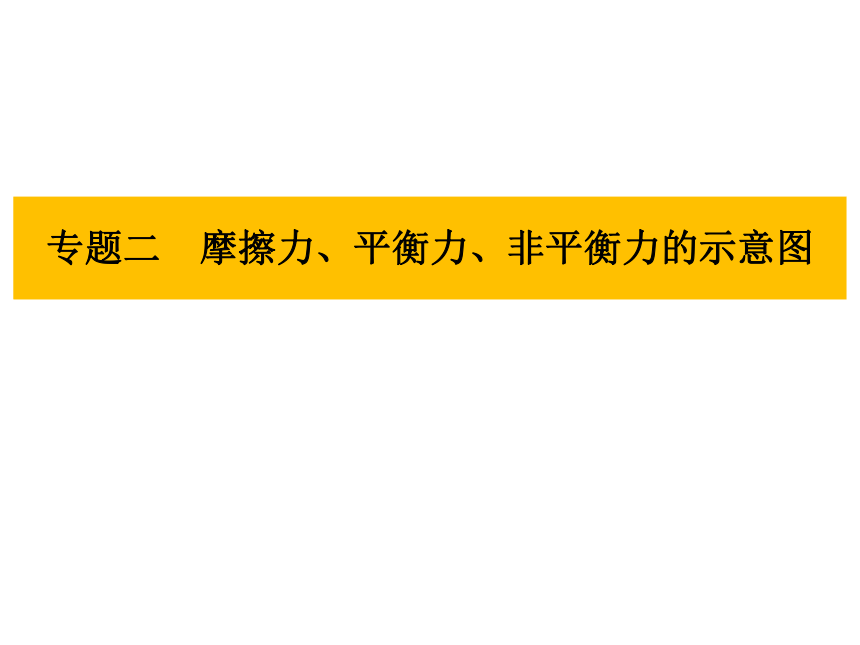

专题二 摩擦力、平衡力、非平衡力的示意图

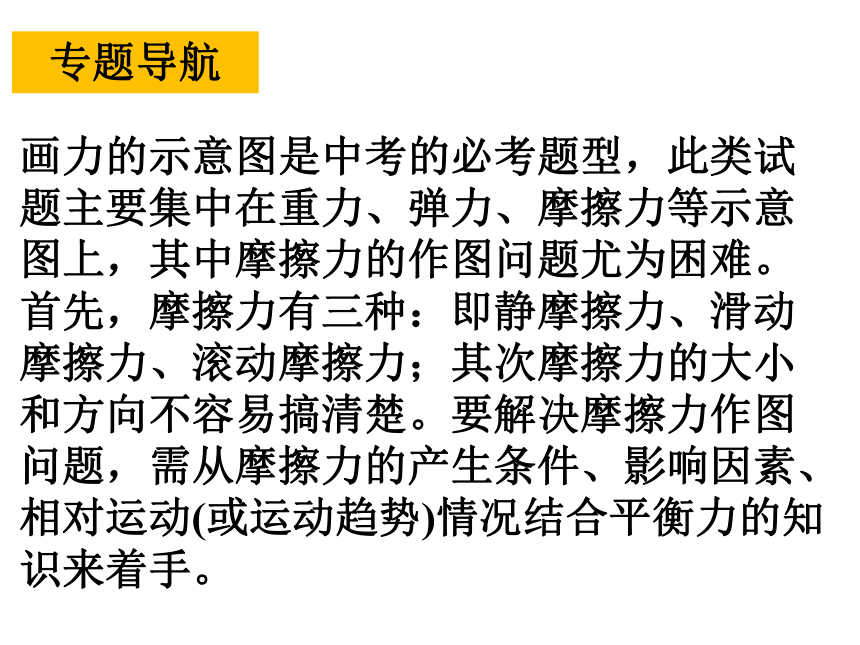

画力的示意图是中考的必考题型，此类试题主要集中在重力、弹力、摩擦力等示意图上，其中摩擦力的作图问题尤为困难。首先，摩擦力有三种：即静摩擦力、滑动摩擦力、滚动摩擦力；其次摩擦力的大小和方向不容易搞清楚。要解决摩擦力作图问题，需从摩擦力的产生条件、影响因素、相对运动(或运动趋势)情况结合平衡力的知识来着手。
专题导航
类型一： 摩擦力的示意图

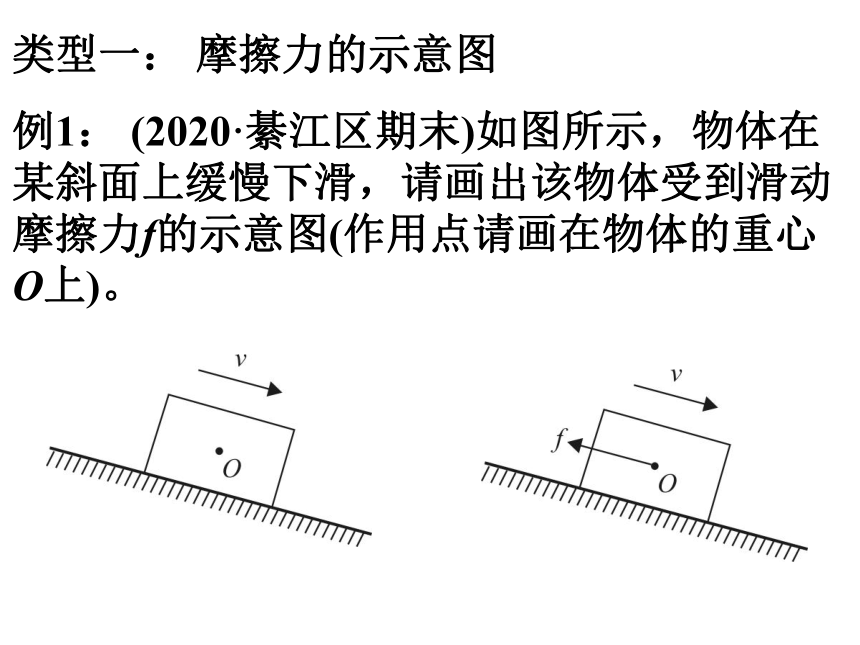

例1： (2020·綦江区期末)如图所示，物体在某斜面上缓慢下滑，请画出该物体受到滑动摩擦力f的示意图(作用点请画在物体的重心O上)。

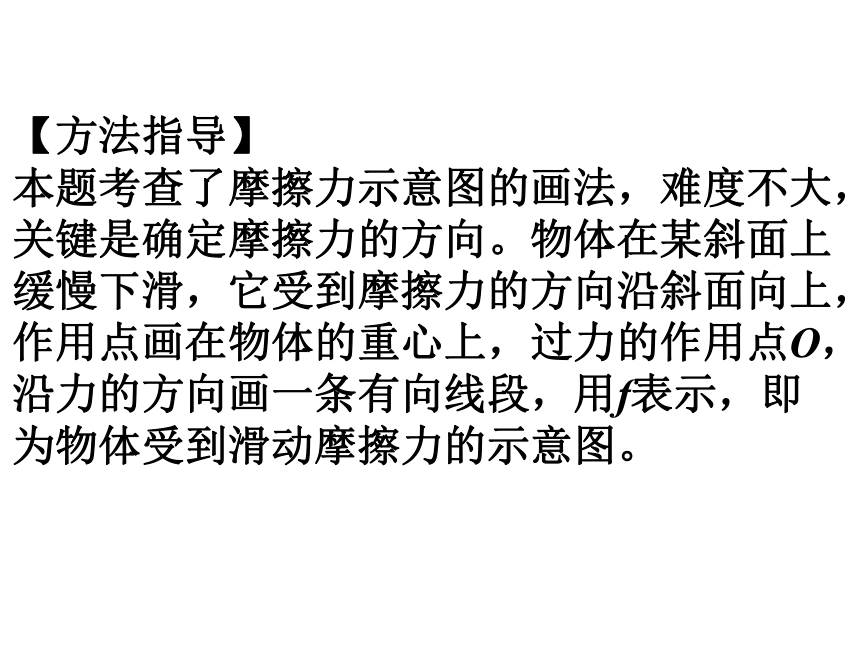

【方法指导】
本题考查了摩擦力示意图的画法，难度不大，关键是确定摩擦力的方向。物体在某斜面上缓慢下滑，它受到摩擦力的方向沿斜面向上，作用点画在物体的重心上，过力的作用点O，沿力的方向画一条有向线段，用f表示，即为物体受到滑动摩擦力的示意图。

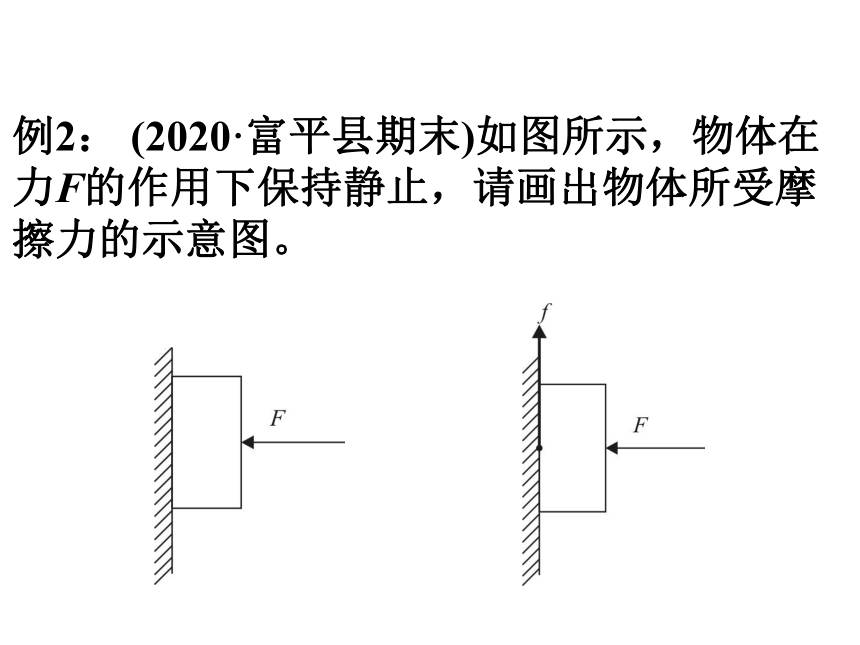

例2： (2020·富平县期末)如图所示，物体在力F的作用下保持静止，请画出物体所受摩擦力的示意图。

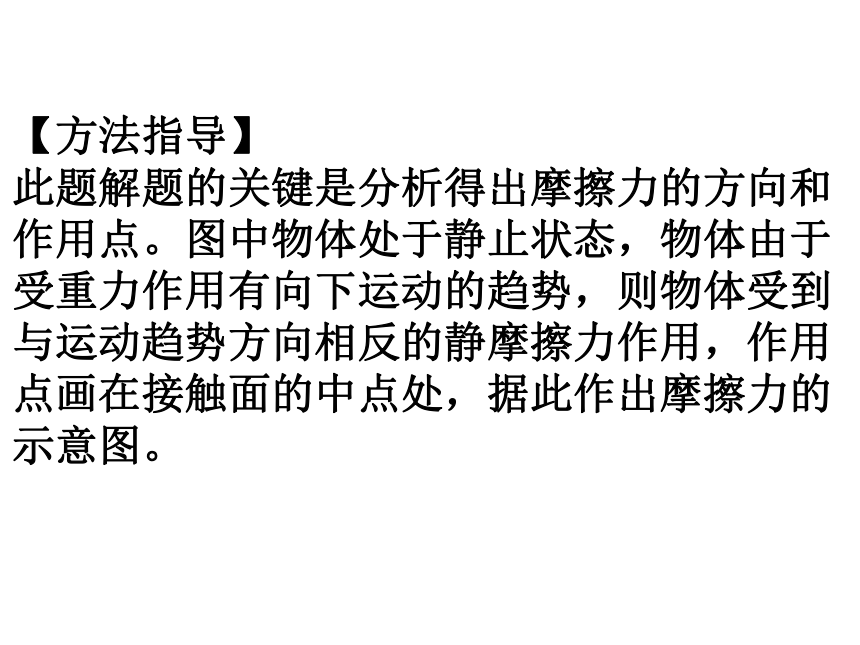

【方法指导】
此题解题的关键是分析得出摩擦力的方向和作用点。图中物体处于静止状态，物体由于受重力作用有向下运动的趋势，则物体受到与运动趋势方向相反的静摩擦力作用，作用点画在接触面的中点处，据此作出摩擦力的示意图。
例3： (2019·恩施州)如图，小明用双手握住轻质笔杆(笔杆粗糙)，其中右手向右滑动，另一只手不动，试作出笔杆对两手的摩擦力示意图。

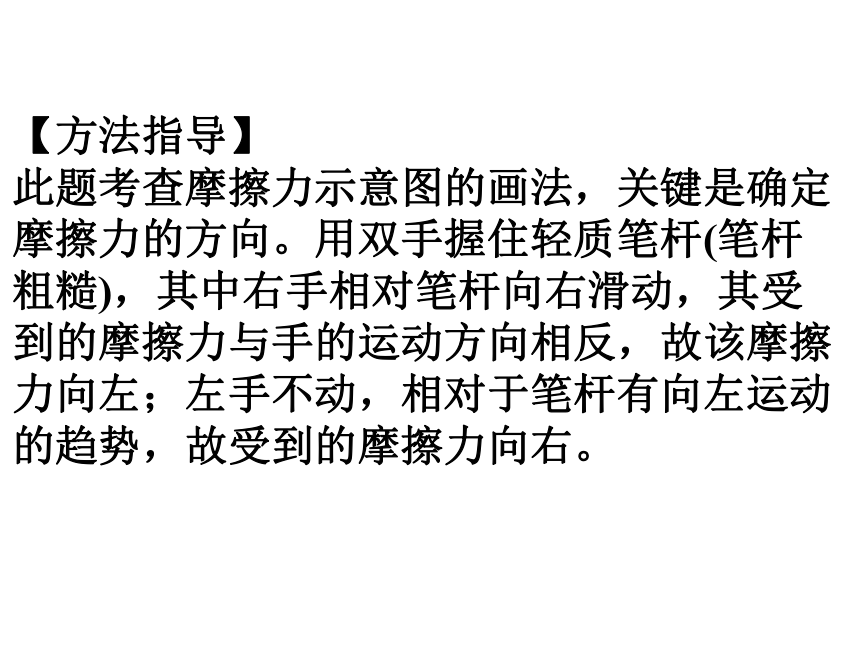

【方法指导】
此题考查摩擦力示意图的画法，关键是确定摩擦力的方向。用双手握住轻质笔杆(笔杆粗糙)，其中右手相对笔杆向右滑动，其受到的摩擦力与手的运动方向相反，故该摩擦力向左；左手不动，相对于笔杆有向左运动的趋势，故受到的摩擦力向右。
类型二： 平衡力的示意图

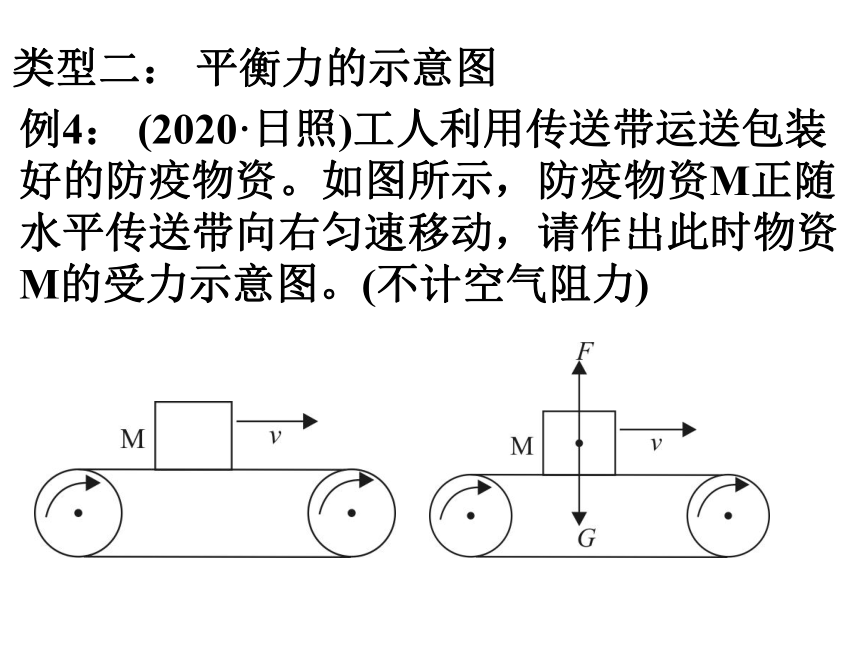

例4： (2020·日照)工人利用传送带运送包装好的防疫物资。如图所示，防疫物资M正随水平传送带向右匀速移动，请作出此时物资M的受力示意图。(不计空气阻力)

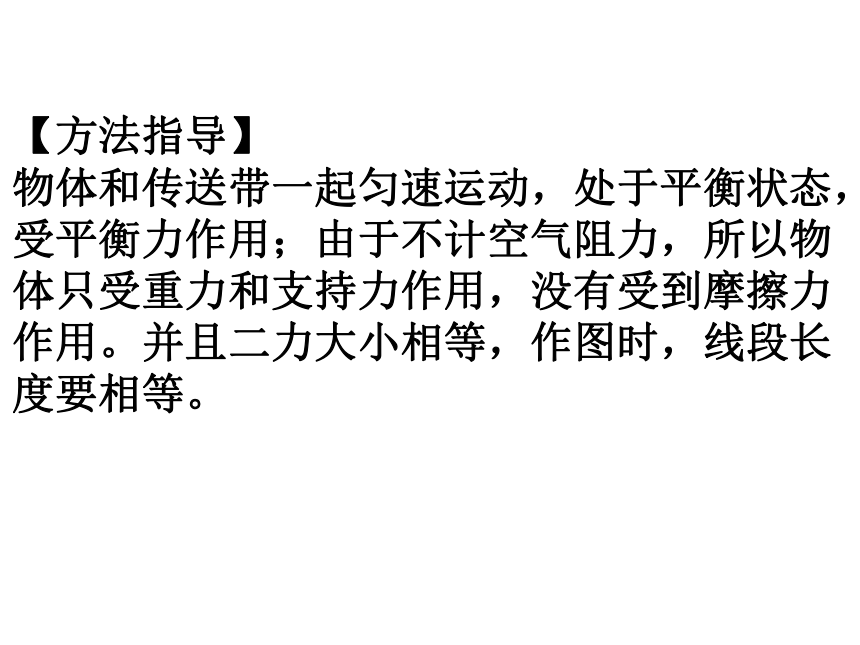

【方法指导】
物体和传送带一起匀速运动，处于平衡状态，受平衡力作用；由于不计空气阻力，所以物体只受重力和支持力作用，没有受到摩擦力作用。并且二力大小相等，作图时，线段长度要相等。

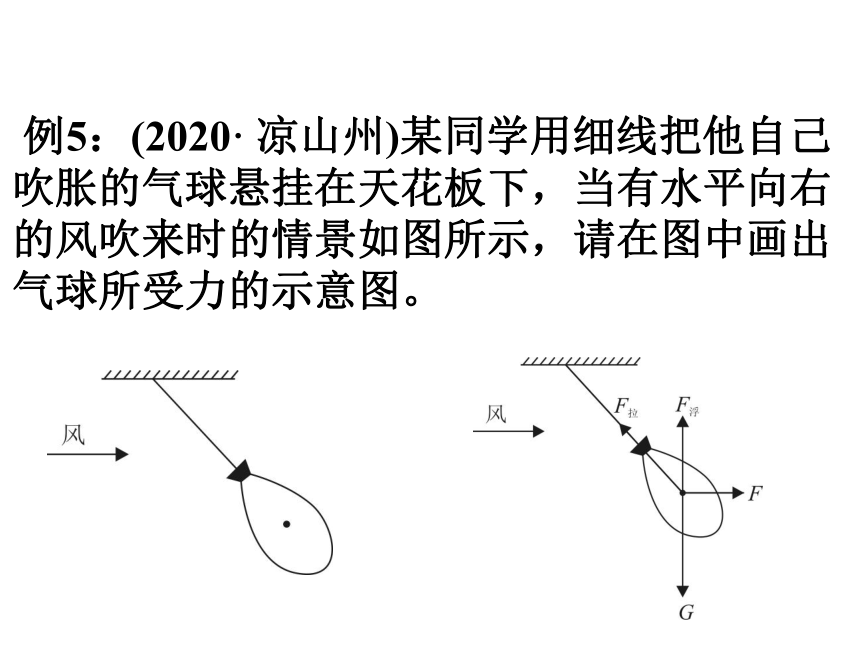

例5：(2020· 凉山州)某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。

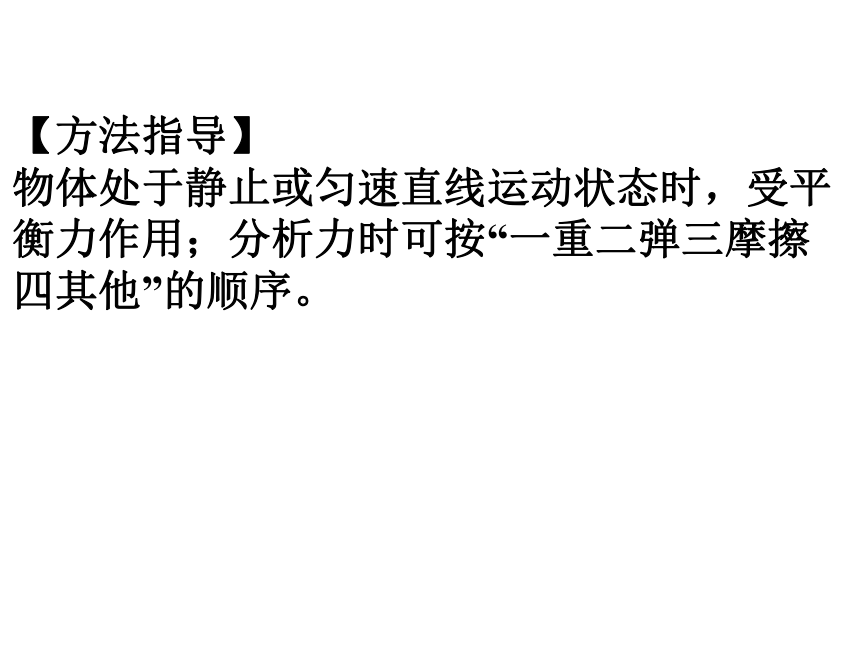

【方法指导】
物体处于静止或匀速直线运动状态时，受平衡力作用；分析力时可按“一重二弹三摩擦四其他”的顺序。
例6： (2019·青岛)如图，物体A、B在力F作用下以相同的速度在水平面上向右做匀速直线运动。请画出物体B在水平方向上的受力示意图。
【方法指导】
由于一起做匀速直线运动，则B处于平衡状态，所受合力为零，A对B的摩擦力水平向右，地面对B的摩擦力水平向左，均作用在B上。
类型二：非平衡力的示意图
例7：(2019·河南)如图所示，当铁球摆到最高点A时，请画出它此时的受力示意图。
【方法指导】
物体处于加速、减速或方向改变的运动状态时，受非平衡力作用；分析力时一般顺序是重力、弹力、摩擦力、其他外力等，力求不重不漏；在同一个图中，线段的长短表示力的大小。
1.【对应例1】(2020·南京)如图所示，物体A沿斜面向下做匀速直线运动，请在图中作出斜面对物体A所施加力的示意图。
对应练习
2.【对应例1】(2020·铜仁市期末)如图所示，一物体在2 N拉力做用下向右做匀速直线运动，请完成该物体受到摩擦力的示意图。
3.【对应例1】 (2020·沙坪坝区校级一模)在图中传送带以速度v匀速直线运动，请作出物体竖直轻放在该传送带上时受到摩擦力f的示意图。
4.【对应例2】(2020·贵州期末)如图所示中，用力F＝40 N，按住一重10 N的木块，当木块沿竖直方向匀速下滑时，画出木块受到的摩擦力f的示意图。
5.【对应例3】(2019·随州)如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。该车刚刚从静止起步处于加速阶段(不计空气阻力)。画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。
6.【对应例4】(2020·湘西州)如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图(O点为小丽的重心)。
?7.【对应例4】(2020·内江)如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱所受力的示意图。
8.【对应例5】(2020·宝应县一模)如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
9.【对应例6】(2020·连云港)按照题目要求作图。如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
10.【对应例6】(2019·锦州)如图所示，小车向右运动时，物体A处于静止状态。请在图中画出物体A所受到的摩擦力和它对小车压力的示意图。
11.【对应例6】(2020·泰安模拟)在如图所示装置中，A物体重5 N，B物体重3 N，弹簧测力计的示数是4 N，画出A物体受到摩擦力的示意图。(不计绳重及滑轮对轴的摩擦)
12.【对应例7】(2019·聊城)用一根细线的一端系一个小钢球就做成了一个摆。悬挂的小钢球摆动到图示位置时，请画出小钢球的受力示意图(不计空气阻力)。
13.【对应例7】(2019·孝感)如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)。
