专题三　简单机械作图

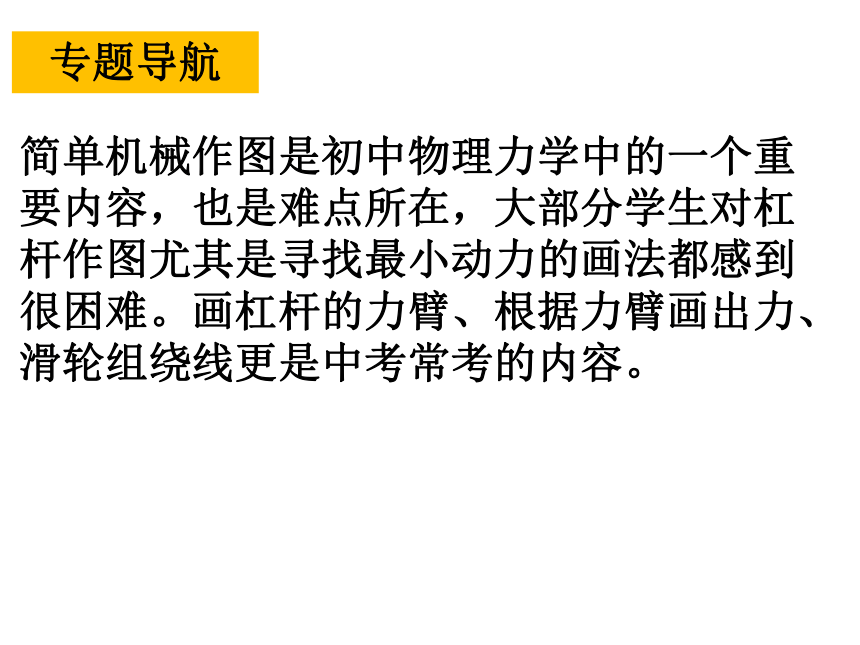

简单机械作图是初中物理力学中的一个重要内容，也是难点所在，大部分学生对杠杆作图尤其是寻找最小动力的画法都感到很困难。画杠杆的力臂、根据力臂画出力、滑轮组绕线更是中考常考的内容。
专题导航
类型一： 杠杆力臂作图
例1： (2020·铜仁市)如图所示，平衡杠杆AOB，O为支点，请作出物体M所受重力的示意图和动力F的力臂L。
【方法指导】

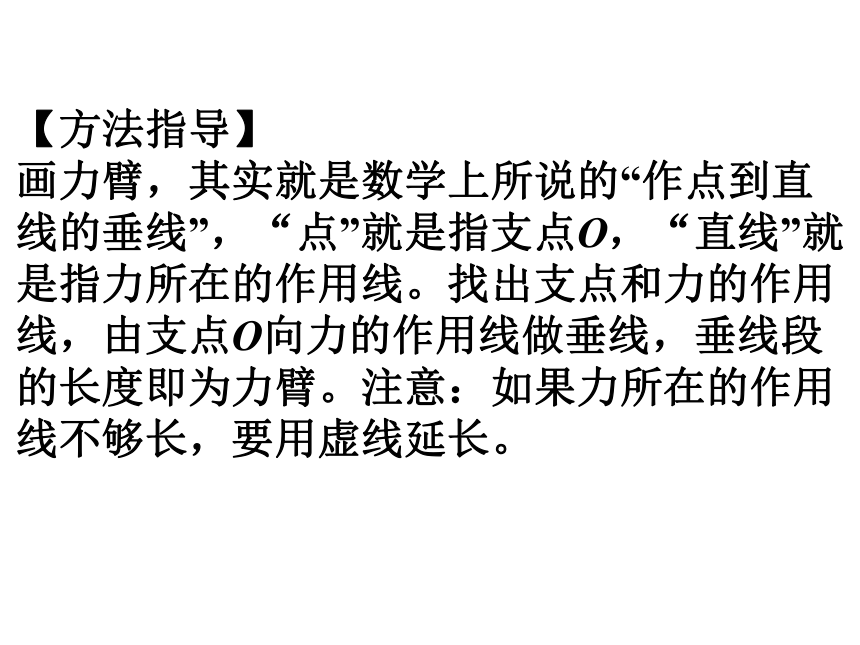

画力臂，其实就是数学上所说的“作点到直线的垂线”，“点”就是指支点O，“直线”就是指力所在的作用线。找出支点和力的作用线，由支点O向力的作用线做垂线，垂线段的长度即为力臂。注意：如果力所在的作用线不够长，要用虚线延长。
类型二： 杠杆最小力作图

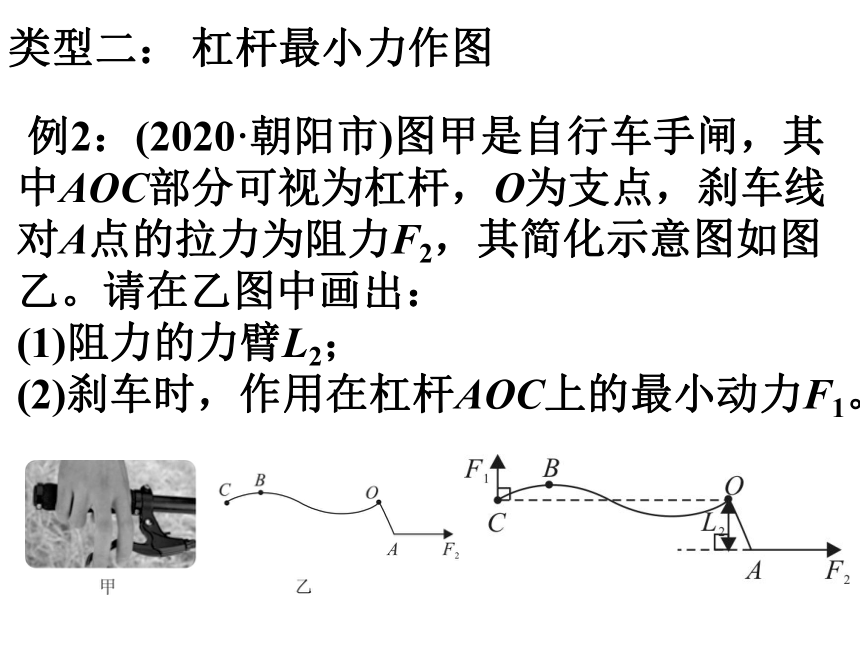

例2：(2020·朝阳市)图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。请在乙图中画出：
(1)阻力的力臂L2；
(2)刹车时，作用在杠杆AOC上的最小动力F1。
【方法指导】
1.本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
2．画最小力的方法
(1)定点：确定杠杆上离支点最远的点为力的作用点；
(2)连线：连接支点到力的作用点即为最大力臂；
(3)定向：过力的作用点作力臂的垂线。(使杠杆平衡的方向)
类型三： 滑轮组的绕法作图

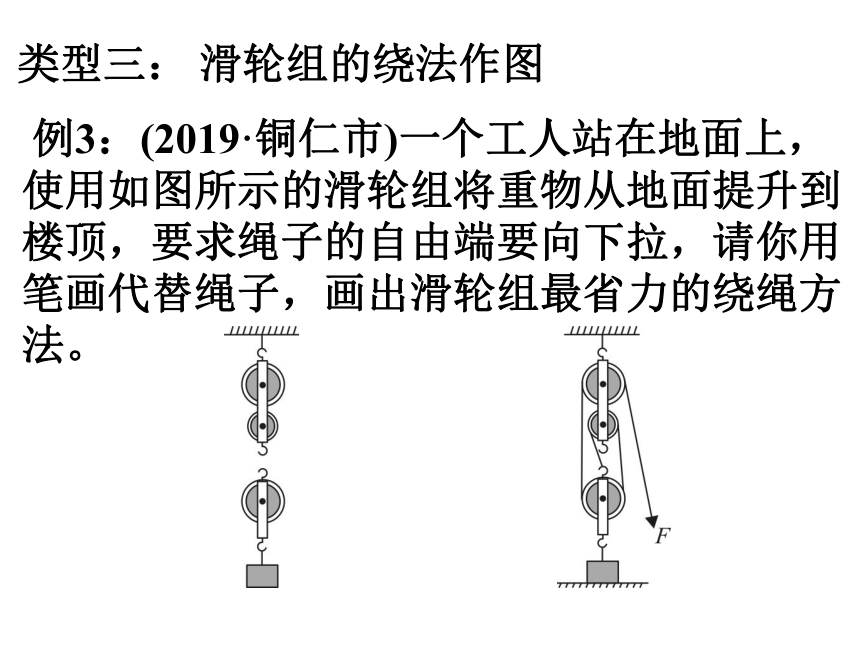

例3：(2019·铜仁市)一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。

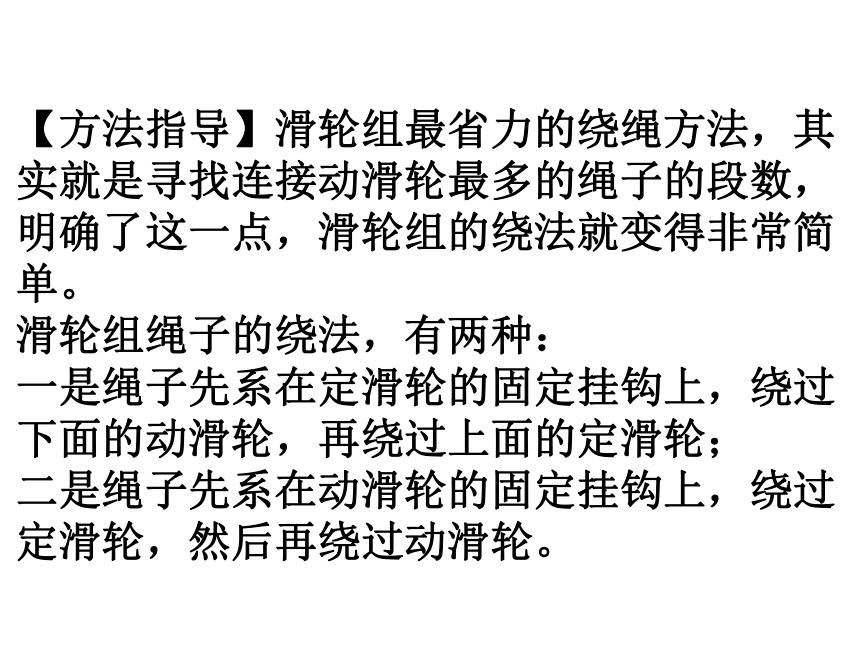

【方法指导】滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子的段数，明确了这一点，滑轮组的绕法就变得非常简单。
滑轮组绳子的绕法，有两种：
一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；
二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。

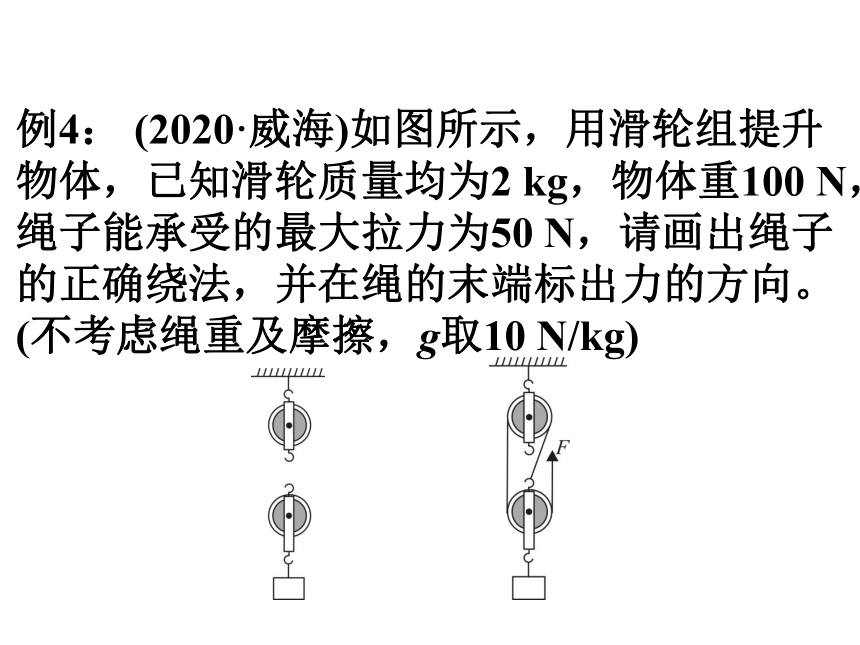

例4： (2020·威海)如图所示，用滑轮组提升物体，已知滑轮质量均为2 kg，物体重100 N，绳子能承受的最大拉力为50 N，请画出绳子的正确绕法，并在绳的末端标出力的方向。(不考虑绳重及摩擦，g取10 N/kg)
【方法指导】
1.本题考查了滑轮组的绕法，利用“不考虑绳
重及摩擦，拉力F＝ (G＋G动)”确定承担物
重的绳子股数是关键。
2.滑轮组绳子的绕法：
(1)“奇动偶定”：先确定吊起动滑轮的绳子股数n, 若n为偶数，绳子起始端从定滑轮开始；若n为奇数，绳子的起始端从动滑轮开始。
(2)绳自由端的拉动方向的确定：如果要求改变力的方向，绳子自由端最后穿过定滑轮向下拉；如果要求用最省力的方法，绳子自由端最后从动滑轮向上拉。
3.注意对于滑轮组的组装与绕线方法，要看清题目的每一个要求，灵活运用，不能死记硬背最省力的绕线方法。
1.【对应例1】(2020·徐州)如图所示是蜡烛跷跷板，请画出蜡烛右半段所受重力G的力臂。
对应练习
2.【对应例1】(2020·锦州)如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。请在图中画出动力臂L1和阻力F2的示意图(钓鱼竿自重忽略不计)。
3.【对应例1】(2020·成都)深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到锻炼目的(如图甲)。图乙是将人体抽象为杠杆的示意图，O为支点，请在图乙中画出G的示意图及其力臂L(A点为人体上部的重心)。
4.【对应例1】(2020·遵义)如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂L和物体M所受重力的示意图。
5.【对应例2】(2020·抚顺)如图甲所示是
一个核桃破壳器。破壳时，手柄可以看
成一个杠杆。图乙为其简化的示意图。请在乙图中画出：
(1)B点受到的阻力F2的力臂L2。
(2)作用在A点的最小动力F1及其力臂L1。
6.【对应例2】(2020·河池)如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力的力臂L。
7.【对应例2】(2020·鄂尔多斯)如图是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆。请在图中画出手柄被扶起过程中作用在A点的最小动力F1及其力臂L1。
8.【对应例2】(2020·鞍山)如图所示，轻质杠杆的A点挂一重物G、O为杠杆的支点。
(1)请在杠杆的端点B处画出使杠杆保持静止的最小动力F1的示意图。
(2)作出阻力F2的示意图及阻力臂L2。
9.【对应例3】(2020·南宁)请在图中画出绳子的绕法，使滑轮组达到最省力的效果。
10.【对应例3】如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
11.【对应例4】(2020·凉山州)如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。
12.【对应例4】用图中的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图中画出绕线方法。
13.【对应例3】如图所示，添加滑轮并完成滑轮组绕法：在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。
?
