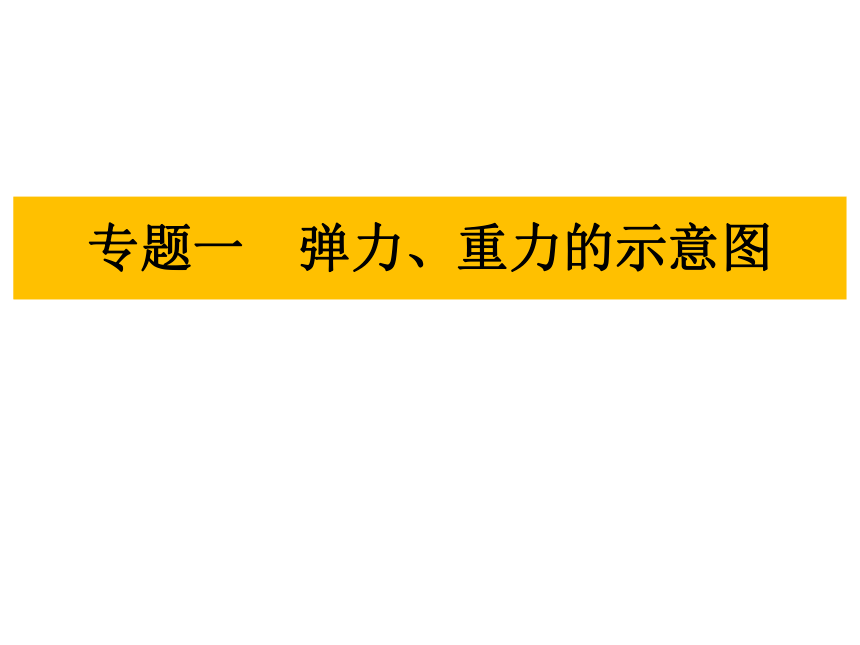

专题一　弹力、重力的示意图
近几年的中考中，力学作图是必考内容，分值大约为2～3分，类型有：力的示意图、杠杆的示意图、滑轮组绕法等。力的示意图主要考查重力作图、弹力作图、摩擦力作图、浮力作图这几个方面。
专题导航

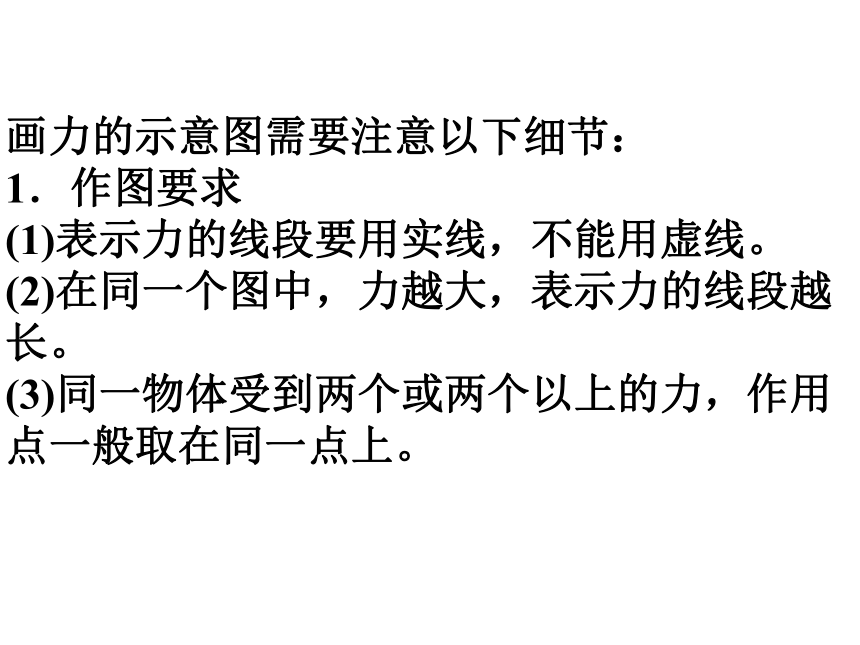

画力的示意图需要注意以下细节：
1．作图要求
(1)表示力的线段要用实线，不能用虚线。
(2)在同一个图中，力越大，表示力的线段越长。
(3)同一物体受到两个或两个以上的力，作用点一般取在同一点上。
2．作图步骤
(1)确定受力物体。
(2)找到力的作用点(用一小圆点表示) 。
(3)判断力的方向画线段(沿力的方向) 。
(4)标箭头和力的符号(已知大小的标明力的数值和单位)。
类型一：弹力的示意图

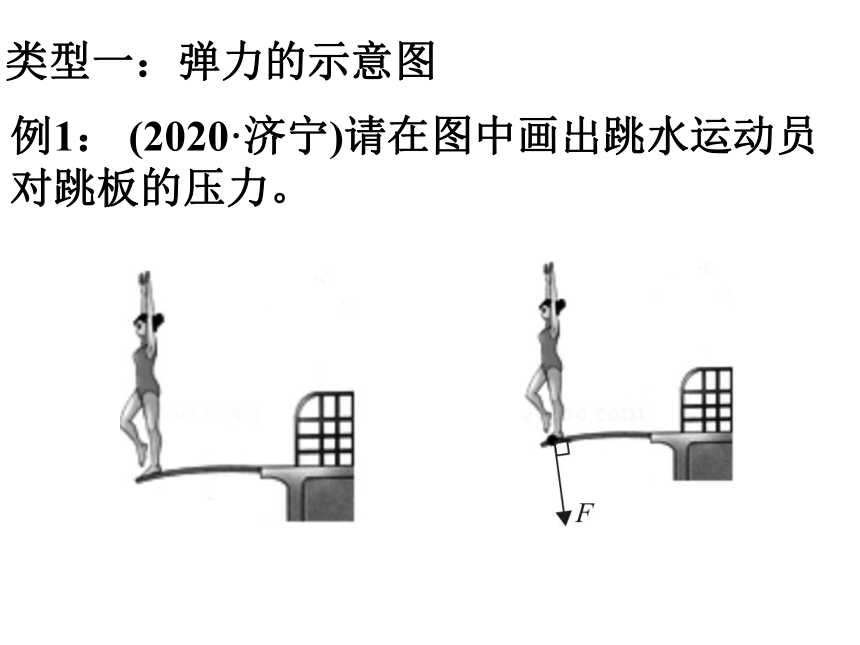

例1： (2020·济宁)请在图中画出跳水运动员对跳板的压力。

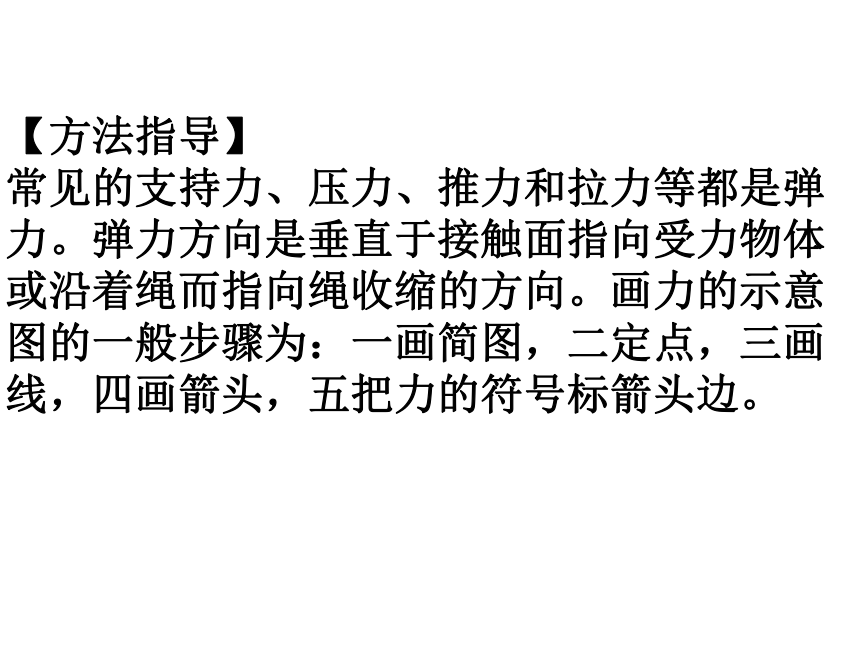

【方法指导】
常见的支持力、压力、推力和拉力等都是弹力。弹力方向是垂直于接触面指向受力物体或沿着绳而指向绳收缩的方向。画力的示意图的一般步骤为：一画简图，二定点，三画线，四画箭头，五把力的符号标箭头边。
类型二： 重力的示意图
例2：(2020·陕西)如图，画出灯笼所受重力的示意图。

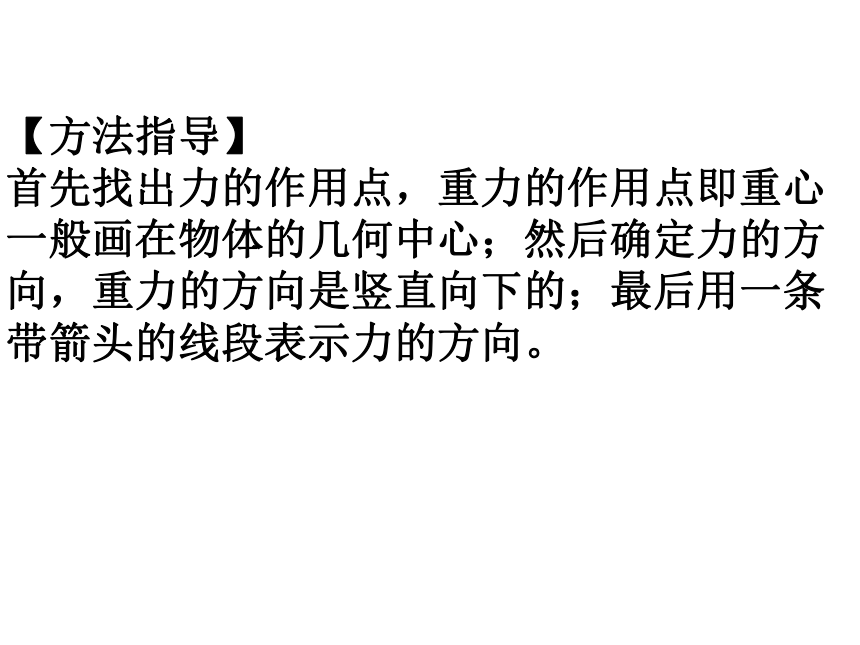

【方法指导】
首先找出力的作用点，重力的作用点即重心一般画在物体的几何中心；然后确定力的方向，重力的方向是竖直向下的；最后用一条带箭头的线段表示力的方向。

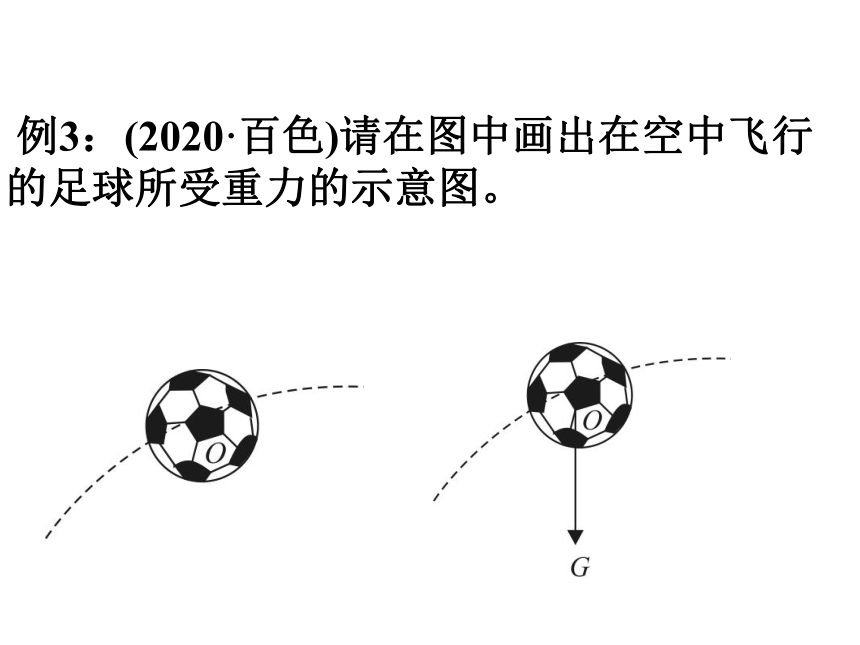

例3：(2020·百色)请在图中画出在空中飞行的足球所受重力的示意图。
【方法指导】
重力的作用点画于物体的重心处，重心用字母O表示，不管物体如何运动，重力的方向总是竖直向下的。
类型三：重力和弹力的示意图
例4： (2019·德州)如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。
【方法指导】
1.画力的示意图的步骤：
(1)确定力的三要素；(2)沿力的方向画一个带箭头的线段，用线段的起点或终点表示力的作用点，箭头方向表示力的方向；(3)在箭头旁写出力的符号和大小。
2．注意：重力的方向始终是竖直向下的，弹力的方向始终垂直于接触面。一个物体如果同时受到两个或两个以上的力时，各个力的作用点都画在重心。
1.【对应例1】小球放置在一竖直放置的弹簧上，请作出小球静止时受到弹力的示意图。
对应练习
2. 【对应例1】用作用在A点、斜向右上方且与水平方向成30°角、大小为1000 N的力拉一个小车，请在图中作出这个拉力的示意图。
3.【对应例2】(2020·吉林)请在图中画出北京冬奥会吉祥物所受重力的示意图。
4.【对应例2】(2020·咸宁)如图所示，木棒在手指上平衡，画出它所受重力的示意图(力的作用点画在木棒的重心上)。
5.【对应例2】如图所示，用细线拉一个氢气球使其在空中处于静止状态，请画出气球受到重力的示意图。
6.【对应例2】如图所示，小球处于静止状态，画出小球所受重力的示意图。
7.【对应例3】(2020·泰安)一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。
8.【对应例3】用手把一个小球竖直向上抛出，不计空气阻力，请画出小球向上运动过程中的受力示意图。
9.【对应例3】如图所示，用细线拴住一块橡皮使它做圆周运动，请画出橡皮所受重力的示意图。
10.【对应例4】(2020·广安)如图所示，一物体在水平面上处于静止状态，请画出它的受力示意图。
11.【对应例4】(2020·玉林)如图所示，请在图中画出静止在斜面上的物体A受到重力和支持力的示意图。
