中小学教育资源及组卷应用平台

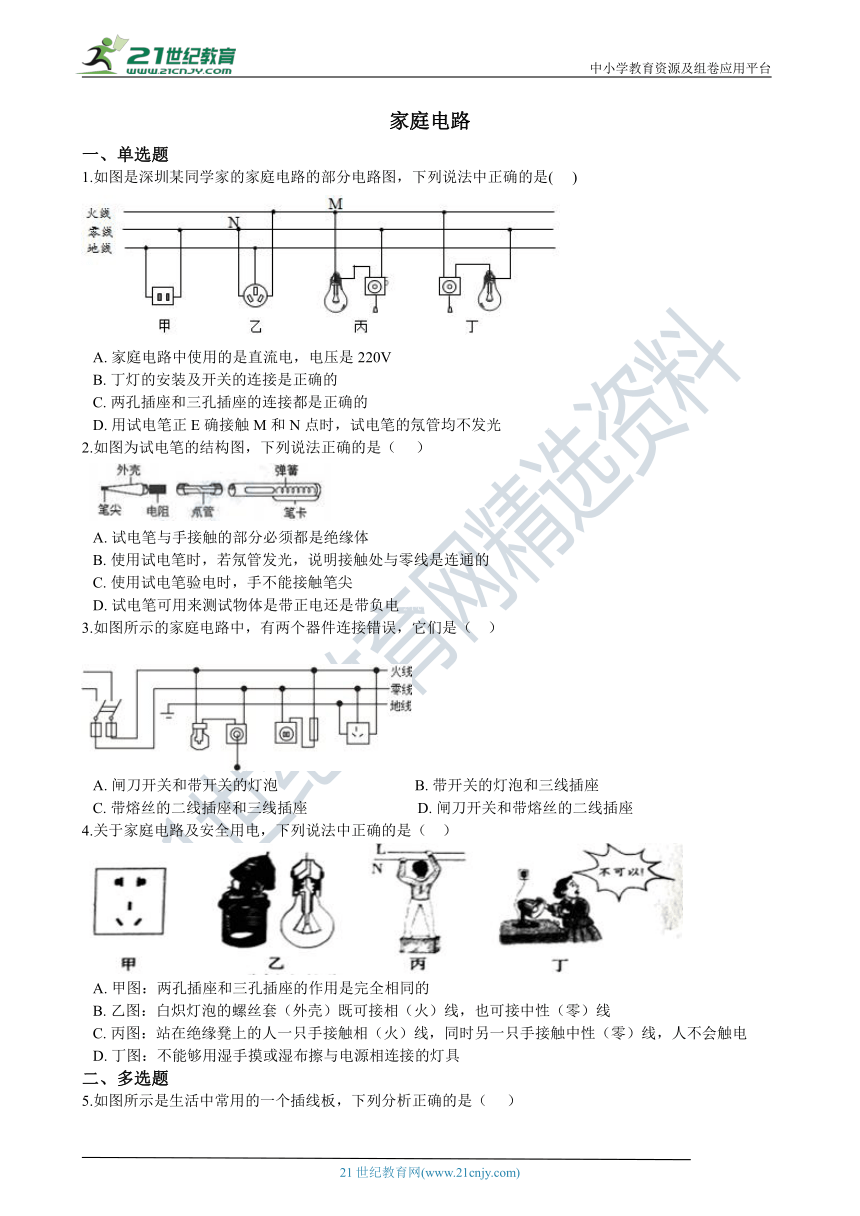

家庭电路
一、单选题
1.如图是深圳某同学家的家庭电路的部分电路图,下列说法中正确的是(??? )
A.?家庭电路中使用的是直_??????????????????_220V
B.?丁灯的安装及开关的连接是正确的
C.?两孔插座和三孔插座的连接都是正确的
D.?用试电笔正E确接触M和N点时,试电笔的氖管均不发光21·cn·jy·com
2.如图为试电笔的结构图,下列说法正确的是( ???)

A.?试电笔与手接触_???é?¨??????é??é??_是绝缘体
B.?使用试电笔时,若氖管发光,说明接触处与零线是连通的
C.?使用试电笔验电时,手不能接触笔尖
D.?试电笔可用来测试物体是带正电还是带负电2·1·c·n·j·y
3.如图所示的家庭电路中,有两个器件连接错误,它们是(?? )
A.?闸刀开关和带开关的灯泡????????????????????????????????????B.?带开关的灯泡和三线插座
C.?带熔丝的二线插座和三线插座?????????????????????????????D.?闸刀开关和带熔丝的二线插座
4.关于家庭电路及安全用电,下列说法中正确的是(?? )
A.?甲图:两孔插座和三_????????§????????¨_是完全相同的
B.?乙图:白炽灯泡的螺丝套(外壳)既可接相(火)线,也可接中性(零)线
C.?丙图:站在绝缘凳上的人一只手接触相(火)线,同时另一只手接触中性(零)线,人不会触电
D.?丁图:不能够用湿手摸或湿布擦与电源相连接的灯具【出处:21教育名师】
二、多选题

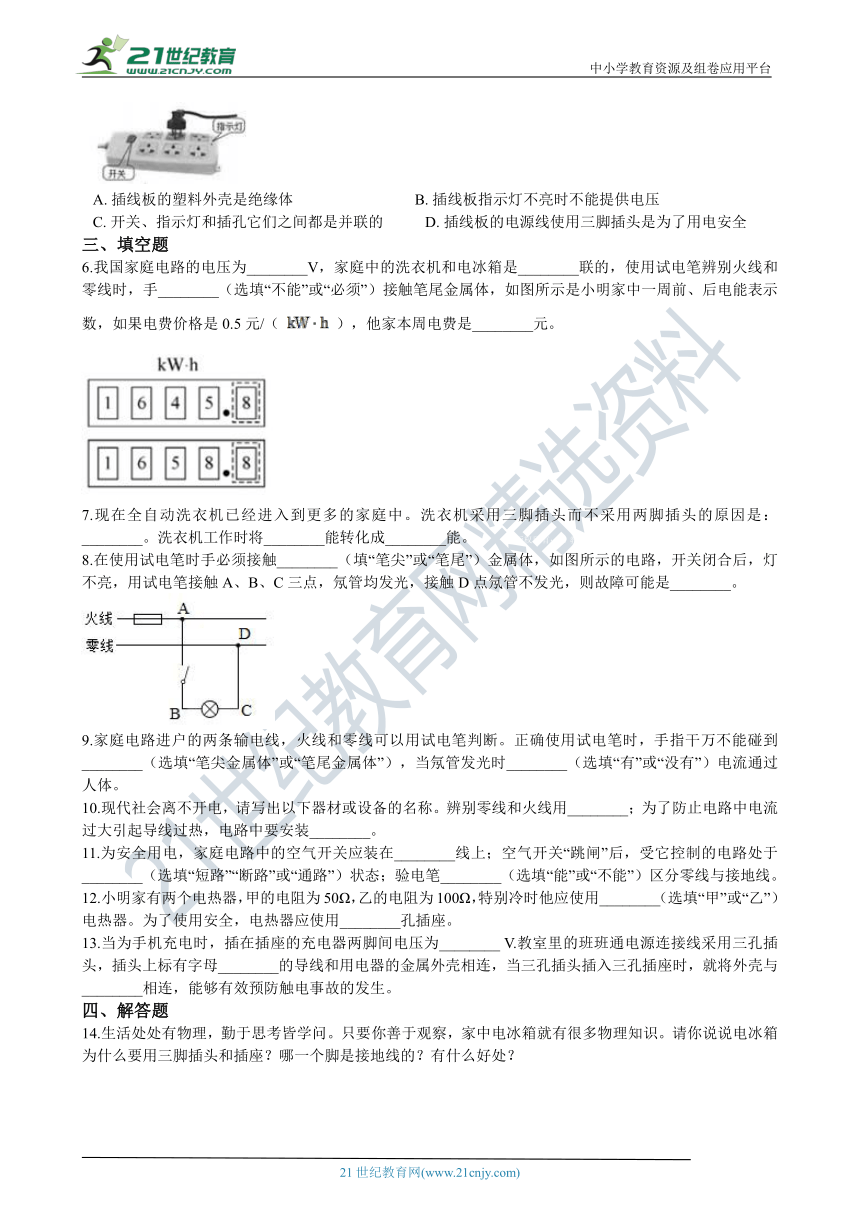

5.如图所示是生活中常用的一个插线板,下列分析正确的是( ???)

A.?插线板的塑料外壳是绝缘体????????????????????????????????B.?插线板指示灯不亮时不能提供电压
C.?开关、指示灯和插孔它们之间都是并联的???????????D.?插线板的电源线使用三脚插头是为了用电安全
三、填空题
6.我国家庭电_è·?????????????_________V,家庭中的洗衣机和电冰箱是________联的,使用试电笔辨别火线和零线时,手________(选填“不能”或“必须”)接触笔尾金属体,如图所示是小明家中一周前、后电能表示数,如果电费价格是0.5元/( ),他家本周电费是________元。 21教育网
7.现在全自动洗衣机已经进入到更_?¤????????????????_洗衣机采用三脚插头而不采用两脚插头的原因是:________。洗衣机工作时将________能转化成________能。 【版权所有:21教育】
8.在使用试电笔时手必须接触________(填“笔尖”或“笔尾”)金属体,如图所示的电路,开关闭合后,灯不亮,用试电笔接触A、B、C三点,氖管均发光,接触D点氖管不发光,则故障可能是________。
9.家庭电路进户的两条输电线,_?????????é????????_以用试电笔判断。正确使用试电笔时,手指干万不能碰到________(选填“笔尖金属体”或“笔尾金属体”),当氖管发光时________(选填“有”或“没有”)电流通过人体。
10.现代社会离不开电,请写出以_?????¨??????è???¤?_的名称。辨别零线和火线用________;为了防止电路中电流过大引起导线过热,电路中要安装________。
11.为安全用电,家庭电路_??????????°???????_应装在________线上;空气开关“跳闸”后,受它控制的电路处于________(选填“短路”“断路”或“通路”)状态;验电笔________(选填“能”或“不能”)区分零线与接地线。
12.小明家_?????¤???????????¨_,甲的电阻为50Ω,乙的电阻为100Ω,特别冷时他应使用________(选填“甲”或“乙”)电热器。为了使用安全,电热器应使用________孔插座。
13.当为手机充电时,插在_?????§???????????¨_两脚间电压为________?V.教室里的班班通电源连接线采用三孔插头,插头上标有字母________的导线和用电器的金属外壳相连,当三孔插头插入三孔插座时,就将外壳与________相连,能够有效预防触电事故的发生。
四、解答题
14.生活处处有_???????????¤??????_考皆学问。只要你善于观察,家中电冰箱就有很多物理知识。请你说说电冰箱为什么要用三脚插头和插座?哪一个脚是接地线的?有什么好处?www-2-1-cnjy-com

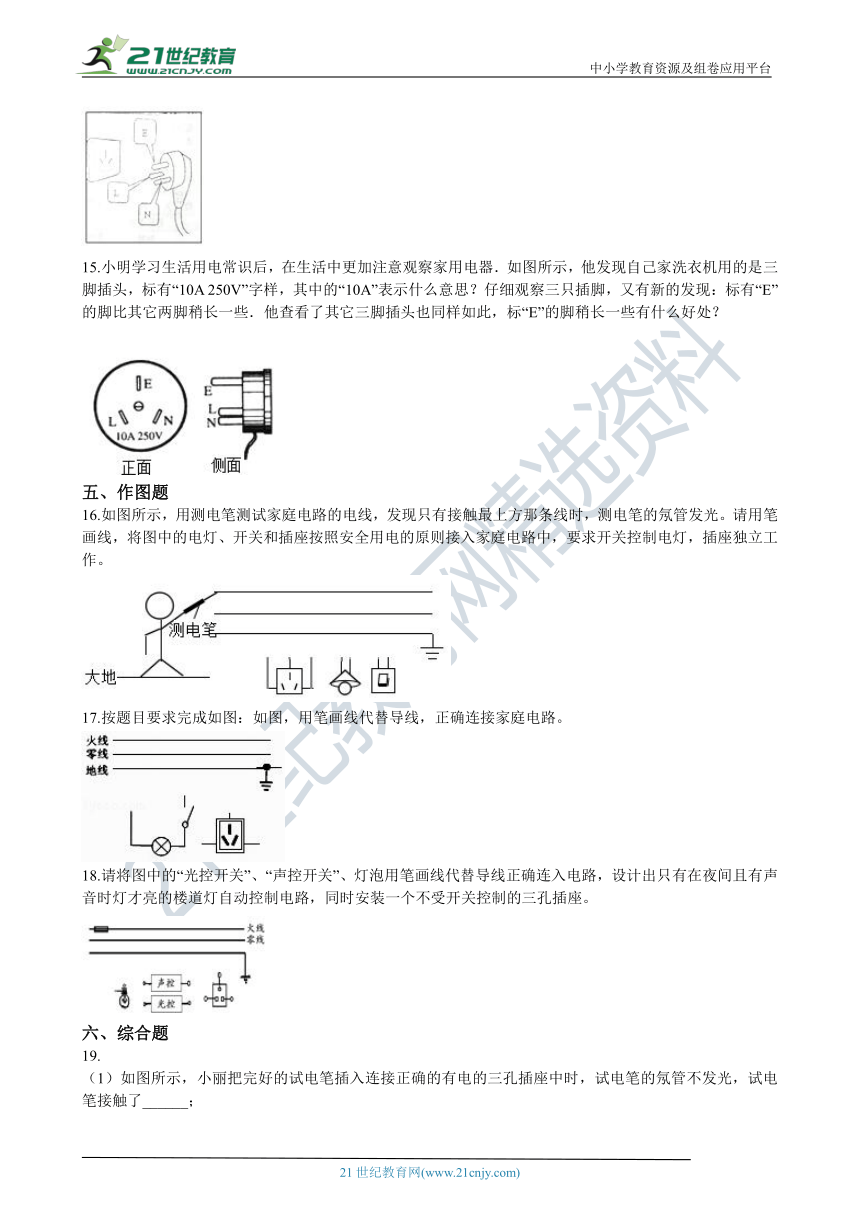

15.小明学_???????????¨??????_识后,在生活中更加注意观察家用电器.如图所示,他发现自己家洗衣机用的是三脚插头,标有“10A 250V”字样,其中的“10A”表示什么意思?仔细观察三只插脚,又有新的发现:标有“E”的脚比其它两脚稍长一些.他查看了其它三脚插头也同样如此,标“E”的脚稍长一些有什么好处?
?
五、作图题
16.如图所_?¤??????¨?????????_测试家庭电路的电线,发现只有接触最上方那条线时,测电笔的氖管发光。请用笔画线,将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中,要求开关控制电灯,插座独立工作。
17.按题目要求完成如图:如图,用笔画线代替导线,正确连接家庭电路。
18.请将图中的“光控开关”、“_??°??§????????????_灯泡用笔画线代替导线正确连入电路,设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。
六、综合题
19.??????????????????
(1)如图所示,小丽把完好的试电笔插入连接正确的有电的三孔插座中时,试电笔的氖管不发光,试电笔接触了______;
A.火线 B.零线 C.地线
(2)小丽家电脑的三脚插头如图所示。请判断插头的3号脚应接______。
A.火线 B.零线 C.地线
答案部分
一、单选题
1. B 1-cn-jy.com
2. C
3. B
4. D
二、多选题
5. A,D
三、填空题
6. 220;并;必须;6.5
7. 金属外壳与地线相连防止触电;电;机械
8. 笔尾;CD断路 教育名师原创作品
9. 笔尖金属体;有 cnjy.com
10. 测电笔;熔断器
11. 火;断路;不能 世纪·教育·网】
12. 甲;三
13. 220;E;大地
四、解答题
14.解:电冰箱有金属_?¤????????????°???_防止金属外壳带电,防止人触电;上面的E脚接地线;插入时,E脚先接地线;拔出时,E脚最后离开地线,防止人触电。 【来源:21cnj*y.co*m】
15. 答:三脚插_?¤?????????¨?????¨_,不需要利用电流来工作,则铭牌上标有“10A 250V”字样,其中的“10A”表示允许通过的最大电流为10A.
标有“E”字的插脚为接_??°???????????????_两脚稍长一些.这样插插头时能使家用电器的金属外壳先接地,拔插头时能使金属外壳后离开地线,即使家用电器因绝缘不好“漏电”,也会使电流通过导线导入大地,人也就不会触电.
五、作图题
16.
17.解:如图所示:
18.解:如图所示:
六、综合题
19. (1)B
(2)A
