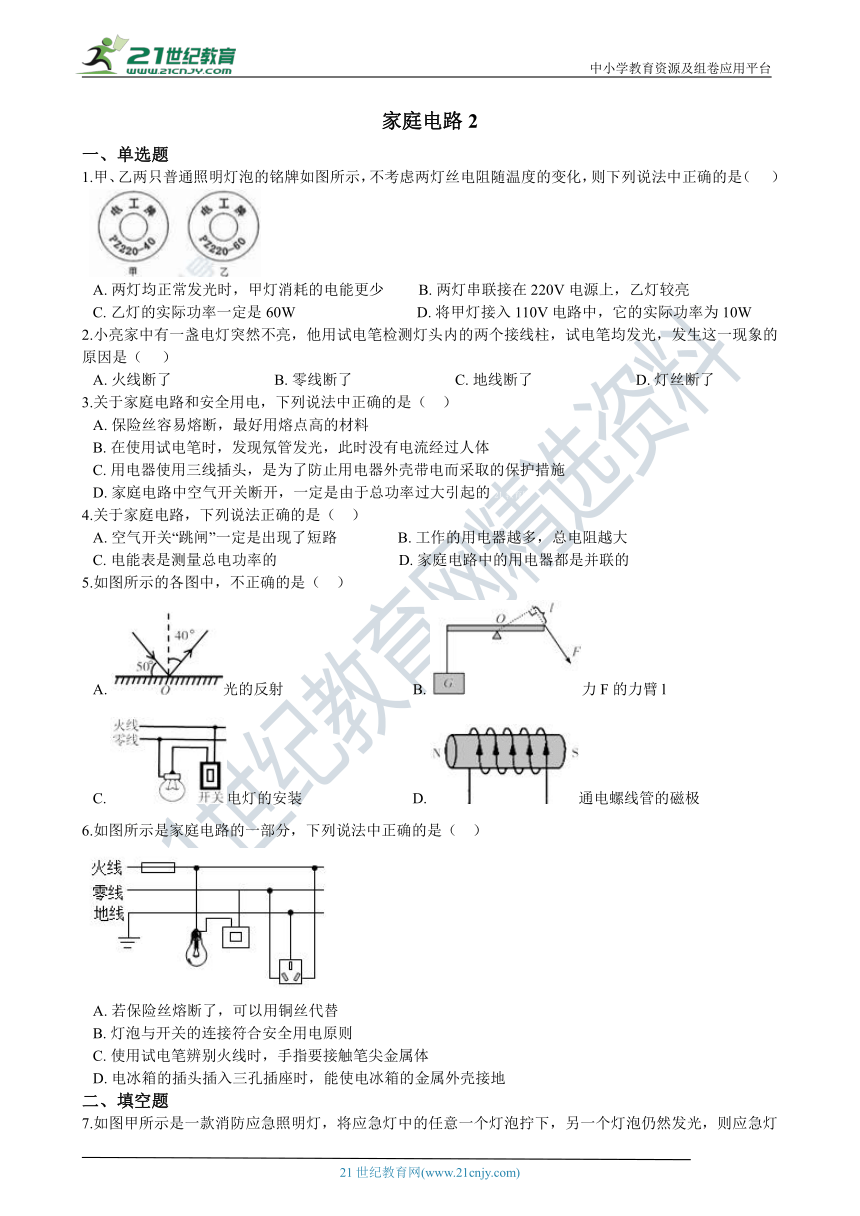

家庭电路2
一、单选题
1.甲、乙两只普通照明灯泡的铭牌如图所示，不考虑两灯丝电阻随温度的变化，则下列说法中正确的是（ ???）

A.?两灯均正常发光时，甲灯消耗的电能更少?????????B.?两灯串联接在220V电源上，乙灯较亮
C.?乙灯的实际功率一定是60W????????????????????????????????D.?将甲灯接入110V电路中，它的实际功率为10W
2.小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ???） 21世纪教育网版权所有
A.?火线断了???????????????????????????B.?零线断了???????????????????????????C.?地线断了???????????????????????????D.?灯丝断了
3.关于家庭电路和安全用电，下列说法中正确的是（?? ）
A.?保险丝_??????????????????_好用熔点高的材料
B.?在使用试电笔时，发现氖管发光，此时没有电流经过人体
C.?用电器使用三线插头，是为了防止用电器外壳带电而采取的保护措施
D.?家庭电路中空气开关断开，一定是由于总功率过大引起的21教育网
4.关于家庭电路，下列说法正确的是（?? ）
A.?空气开关“跳闸”一定是出_??°??????è·?________B_.?工作的用电器越多，总电阻越大
C.?电能表是测量总电功率的 D.?家庭电路中的用电器都是并联的21·cn·jy·com
5.如图所示的各图中，不正确的是（?? ）
A.?光的反射??????????????????????????????????B.?力F的力臂l
C.?电灯的安装?????????????????????????????D.?通电螺线管的磁极
6.如图所示是家庭电路的一部分，下列说法中正确的是（?? ）
A.?若保险丝熔断了，可以用铜_?????????
B._?灯泡与开关的连接符合安全用电原则
C.?使用试电笔辨别火线时，手指要接触笔尖金属体
D.?电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地21·世纪*教育网
二、填空题

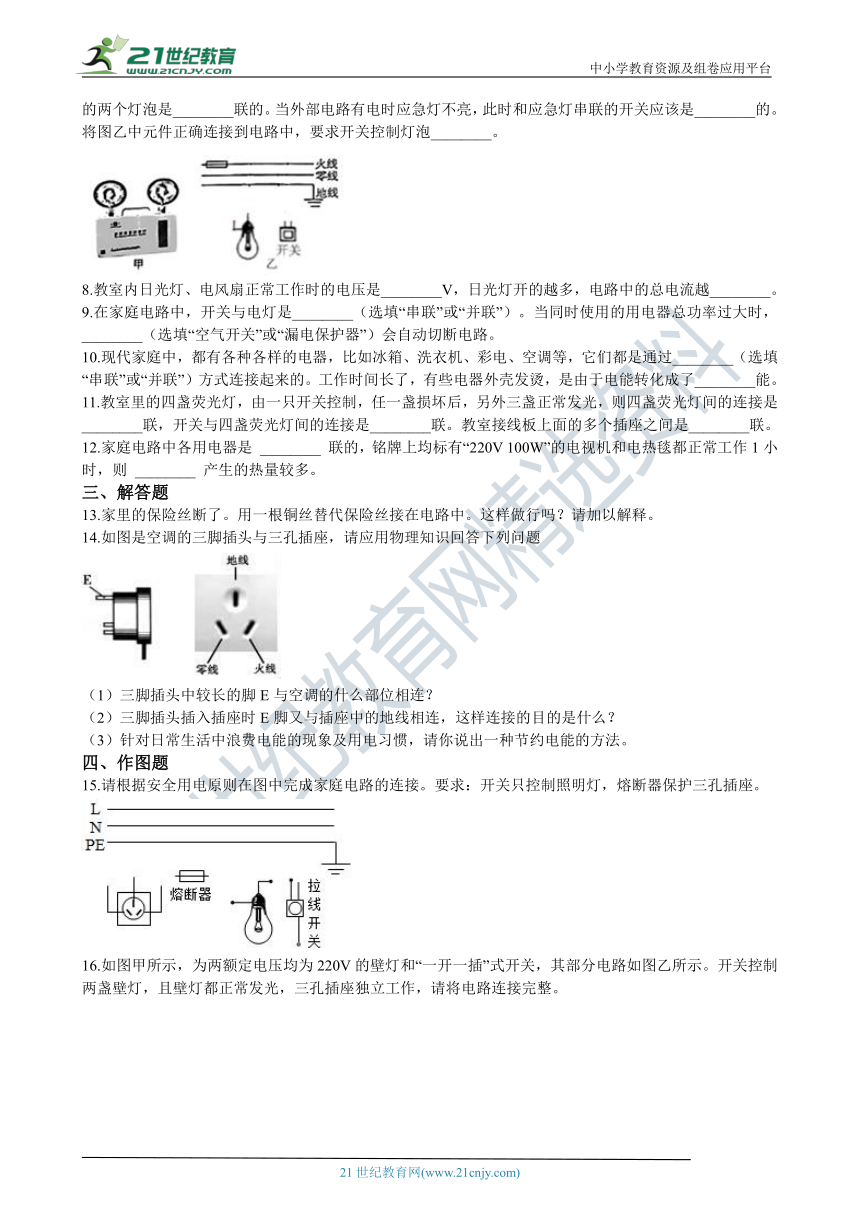

7.如图甲所示是一款_???é??????????§???_灯，将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是________联的。当外部电路有电时应急灯不亮，此时和应急灯串联的开关应该是________的。将图乙中元件正确连接到电路中，要求开关控制灯泡________。
8.教室内日光灯、电风扇正常工作时的电压是________V，日光灯开的越多，电路中的总电流越________。
9.在家庭电路中，开关与电灯是________（选填“串联”或“并联”）。当同时使用的用电器总功率过大时，________（选填“空气开关”或“漏电保护器”）会自动切断电路。
10.现代家庭中，都有各种各_??·????????¨??????_如冰箱、洗衣机、彩电、空调等，它们都是通过________（选填“串联”或“并联”）方式连接起来的。工作时间长了，有些电器外壳发烫，是由于电能转化成了________能。
11.教室里的四盏荧光灯，_??±??????????????§_制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是________联，开关与四盏荧光灯间的连接是________联。教室接线板上面的多个插座之间是________联。
12.家庭电路中各用电器是 ________ 联的，铭牌上均标有“220V 100W”的电视机和电热毯都正常工作1小时，则 ________ 产生的热量较多。
三、解答题
13.家里的保险丝断了。用一根铜丝替代保险丝接在电路中。这样做行吗？请加以解释。
14.如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）三脚插头插入插座时E脚又与插座中的地线相连，这样连接的目的是什么？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。
四、作图题
15.请根据安全用电原则在图中完成家庭电路的连接。要求：开关只控制照明灯，熔断器保护三孔插座。

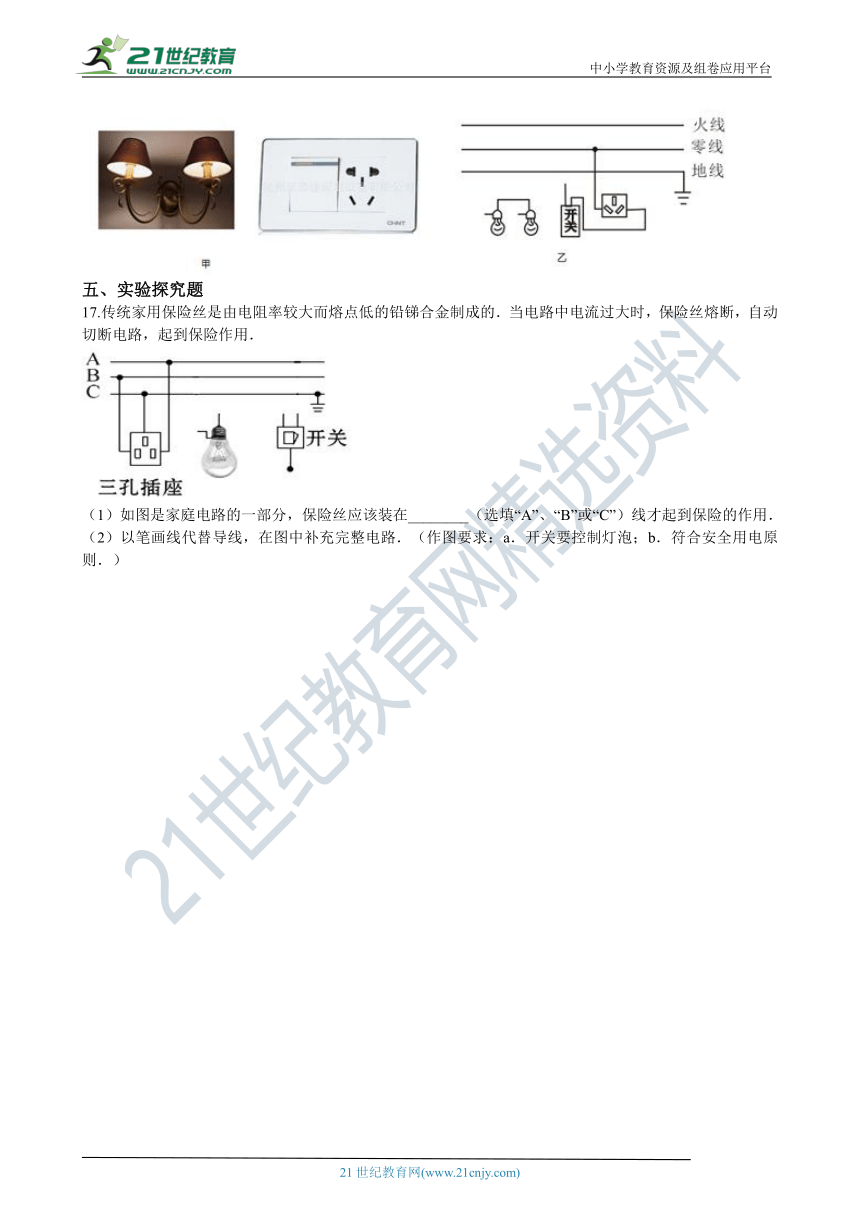

16.如图甲所示，_?????¤é???????????_均为220V的壁灯和“一开一插”式开关，其部分电路如图乙所示。开关控制两盏壁灯，且壁灯都正常发光，三孔插座独立工作，请将电路连接完整。 21教育名师原创作品
五、实验探究题
17.传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用． 21*cnjy*com
（1）如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用．
（2）以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
答案解析部分
一、单选题
1. D
2. B 教育】
3. C
4. D
5.B
6. D
二、填空题
7. 并；断开；
8. 220；大 -y
9. 串联；空气开关
10. 并联；内
11. 并；串；并
12. 并；电热毯
三、解答题
13. 解：这样做不行。_???é??????????·?¤?_电阻率大、熔点低的特点，所以在电路出现电流过大的故障时不易熔断，起不到及时切断电路的保护作用。 21*cnjy*com
14. （1）解：因为插_??§???????????????_为，左零右火，中间接地线；而插头较长的脚E与空调的金属外壳相连
（2）解：万一空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生
（3）解：在日常生活中，我们要养成节约用电的良好习惯，例如：随手关灯等 -jy.com
四、作图题
15. 解：如图所示：
16. 解：如图所示：
五、实验探究题
17. （1）A
（_2???è§??????????_先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：
