2020－2021学年人教版八年级物理下册课件-12.2　滑轮(共19张PPT)

(共19张PPT)

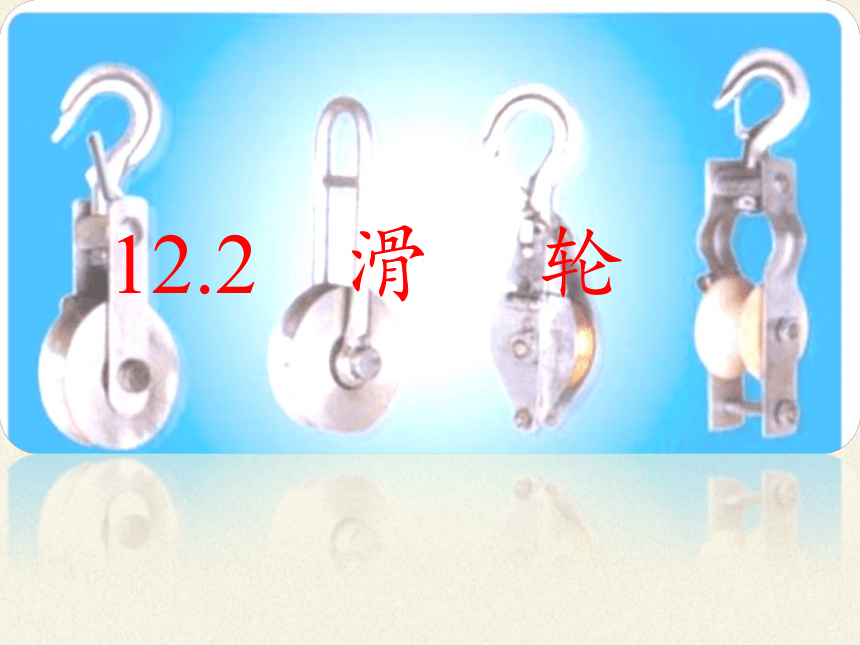

12.2
滑
轮
12.2
滑
轮

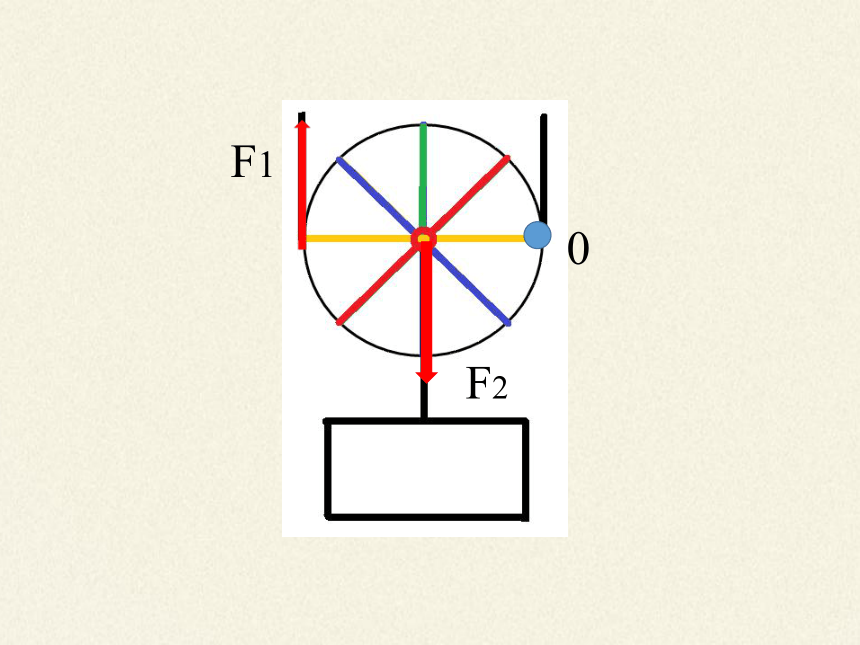

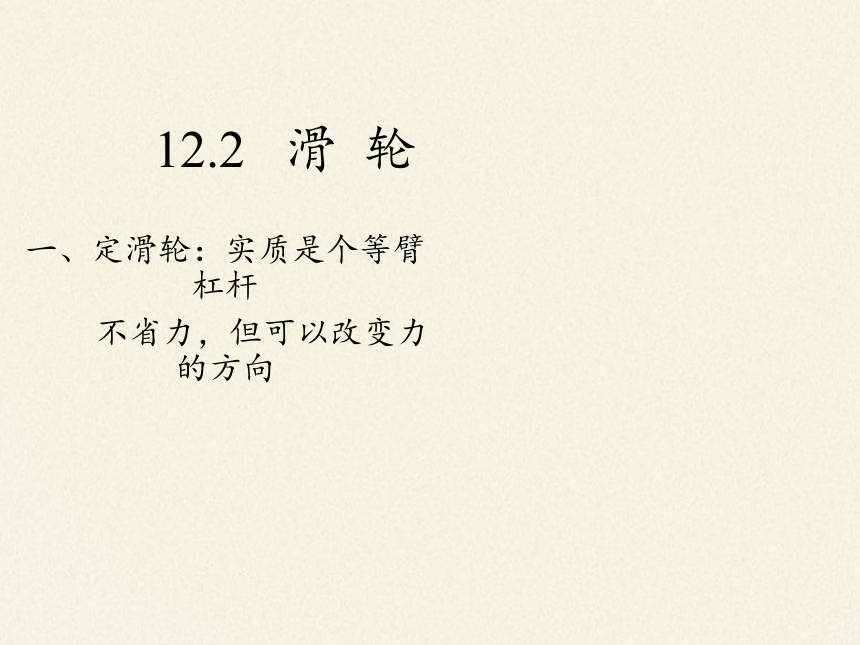

一、定滑轮：实质是个等臂杠杆
不省力，但可以改变力的方向
0
F2
F1
F
O
12.2
滑
轮
一、定滑轮：
实质是等臂杠杆
不省力，但可以改变力的方向

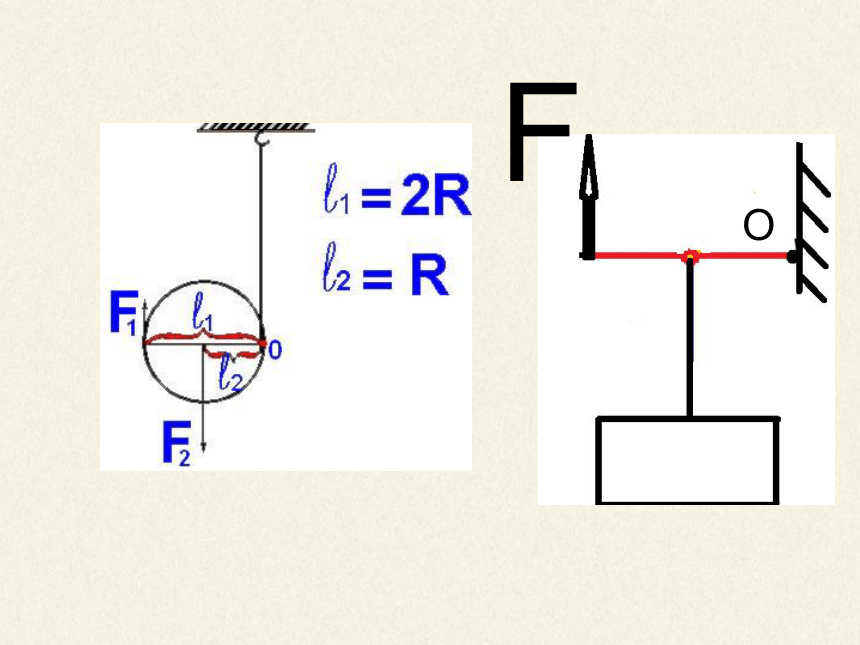

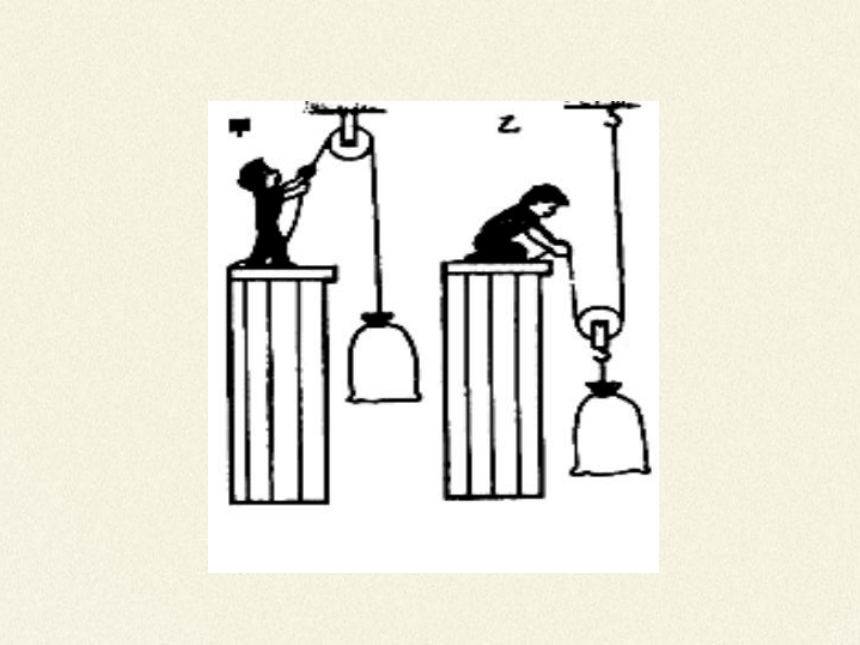

二、动滑轮：
实质是动力臂是阻力臂二倍的杠杆
省一半的力，但不能改变力的方向
12.2
滑
轮
一、定滑轮：
实质是等臂杠杆
二、动滑轮：
实质是动力臂是阻力臂二倍的杠杆
三、滑轮组：
动滑轮上有几段绳子承担物重，提起物
体的力就是物重的几分之一
　　
　

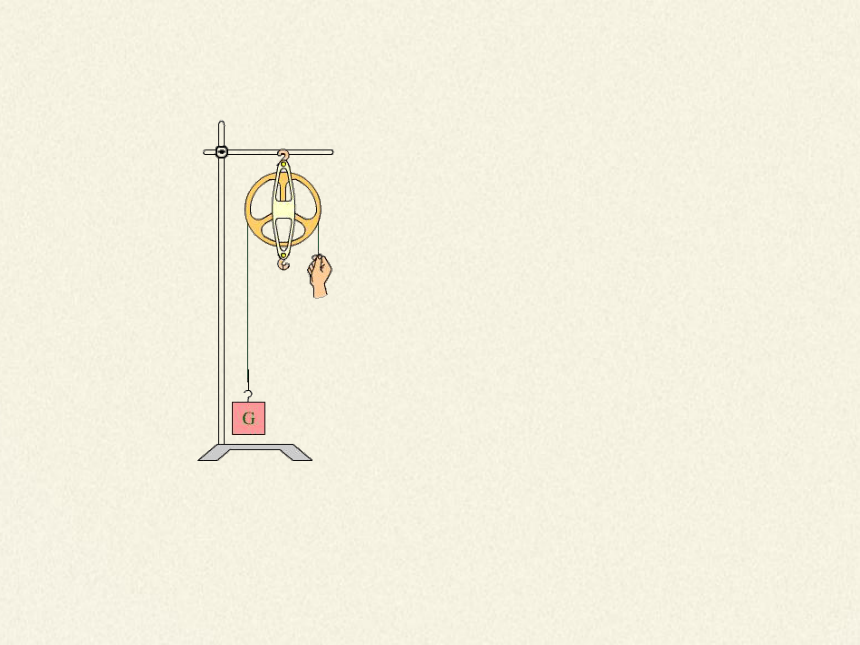

如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是（
）
A.
F1较
大
B．F1、F2、F3的大小不能确定
C．F3较大
D．将钩码提升相同的高度，力F1、F2、F3所做的功相等
如图所示，物体
A
和
B
所受重力都为120牛，滑轮的重力不计。当分别用力匀速提升物体A和B时，
FA为
N，FB为
N。
如图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中最小的拉力是
谢
谢
乇=mc2
80345-80348
C1=2R
2=R
F
小
F14
3
F2+
F3
F14
F
G
G
G
F
F
2
G
F
A
B
A
B
F1
