秘密 ★ 启用前 试卷类型： A
2020 学年第一学期期末教学质量检测
高二物理
本试卷共6页，15小题，满分100分。考试用时75分钟。
注意事项：
1．答卷前，考生务必将自己的姓名、考生号、考场号和座位号填写在答题卡上。用2B
铅笔在答题卡的相应位置填涂考生号。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息
点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域
内的相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅
笔和涂改液。不按以上要求作答无效。
4．考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
第Ⅰ部分 选择题（共 46 分）
一、单项选择题：本题包括7小题，每小题4分，共28分．每小题给出的四个选项中，只
有一个选项符合题目要求，多选、错选均不得分．
1．如图所示为一对不等量异种点电荷的电场线分布，下列
说法正确的是
A．Q1对Q2的静电力大于Q2对Q1的静电力
B．B处没画电场线，故B处电场强度为零
C．Q1、Q2所带的电荷量是元电荷的整数倍
F
D．根据电场强度的定义式E ? 可知，A处电场强度与试探电荷所受的库仑力成正比
q
2．新冠疫情期间，额温枪广泛应用于各种场所。某种额温枪以2节干电池（每节电动势为
1.5V）为电源，工作电流为5mA．能通过传感器检测人体向外辐射的红外线，根据红外
线能量的强弱快速、准确且无接触地测量体温，那么关于该额温枪的说法中正确的是
A．额温枪工作时，电路中每通过1C电荷，每节电池都能把1.5J化学能转化为电能
B．额温枪工作时，电池组两极间的电压为3V
C．额温枪工作时，电源的输出功率为15mW
D．额温枪工作时，电池组的电动势不再是3V
高二物理 第1页 （共6页）

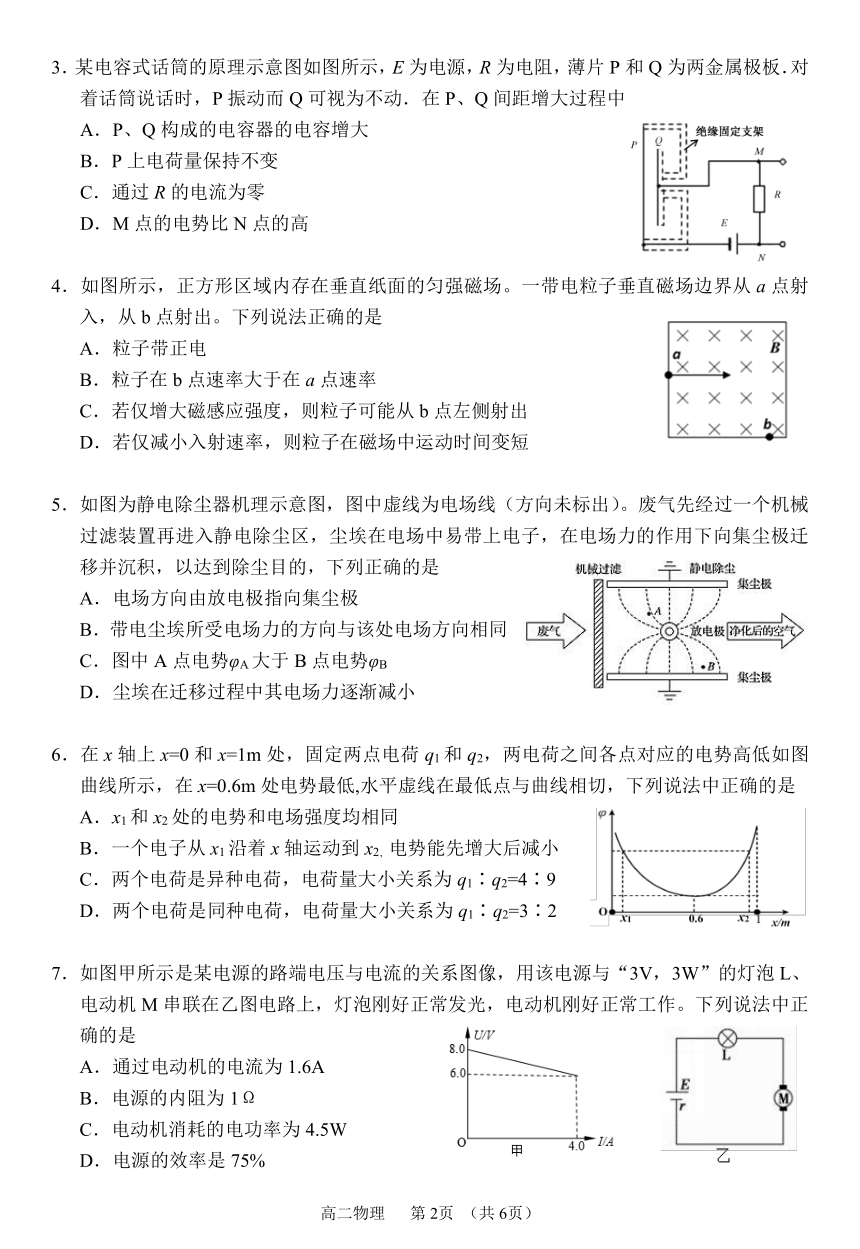

3．某电容式话筒的原理示意图如图所示，E为电源，R为电阻，薄片P和Q为两金属极板．对
着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中
A．P、Q构成的电容器的电容增大
B．P上电荷量保持不变
C．通过R的电流为零
D．M点的电势比N点的高
4．如图所示，正方形区域内存在垂直纸面的匀强磁场。一带电粒子垂直磁场边界从a点射
入，从b点射出。下列说法正确的是
A．粒子带正电
B．粒子在b点速率大于在a点速率
C．若仅增大磁感应强度，则粒子可能从b点左侧射出
D．若仅减小入射速率，则粒子在磁场中运动时间变短
5．如图为静电除尘器机理示意图，图中虚线为电场线（方向未标出）。废气先经过一个机械
过滤装置再进入静电除尘区，尘埃在电场中易带上电子，在电场力的作用下向集尘极迁
移并沉积，以达到除尘目的，下列正确的是
A．电场方向由放电极指向集尘极
B．带电尘埃所受电场力的方向与该处电场方向相同
C．图中A点电势φA大于B点电势φB
D．尘埃在迁移过程中其电场力逐渐减小
6．在x轴上x=0和x=1m处，固定两点电荷q1和q2，两电荷之间各点对应的电势高低如图
曲线所示，在x=0.6m处电势最低,水平虚线在最低点与曲线相切，下列说法中正确的是
A．x1和x2处的电势和电场强度均相同
B．一个电子从x1沿着x轴运动到x2，电势能先增大后减小
C．两个电荷是异种电荷，电荷量大小关系为q1∶q2=4∶9
D．两个电荷是同种电荷，电荷量大小关系为q1∶q2=3∶2
7．如图甲所示是某电源的路端电压与电流的关系图像，用该电源与“3V，3W”的灯泡L、
电动机M串联在乙图电路上，灯泡刚好正常发光，电动机刚好正常工作。下列说法中正
确的是
A．通过电动机的电流为1.6A
B．电源的内阻为1Ω
C．电动机消耗的电功率为4.5W
D．电源的效率是75%
高二物理 第2页 （共6页）
二、多项选择题．本题共3小题，每小题6分，共18分．至少有2项符合题目要求．全部
选对的得6分，选对但不全的得3分，有选错的得0分．
8．如图所示，图甲为磁流体发电机原理示意图，图乙为质谱仪原理图，图丙和图丁分别为
速度选择器和回旋加速器的原理示意图，忽略粒子在图丁的D形盒狭缝中的加速时间，
下列说法正确的是
图丙 图丁
图甲 图乙
A．图甲中，将一束等离子体喷入磁场，A、B板间产生电势差，B板电势高
B．图乙中，粒子打在A1A2上的位置越靠近狭缝P，粒子的比荷越大
C．图丙中，带电粒子（不计重力）能够从Q向P沿直线匀速通过速度选择器
D．图丁中，随着粒子速度的增大，交变电流的频率也应该增大
9．如图所示为电子秤的原理图，托盘和弹簧的电阻与质量均不计。
滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，
电压表示数为零。设变阻器的总电阻为R，总长度为L，电源电
动势为E，内阻为r，限流电阻的阻值为R0，弹簧劲度系数为k，
不计一切摩擦和其他阻力，电压表为理想表，当托盘上放上质量
为m的物体时，弹簧的压缩量为x，电压表的示数为U，重力加
速度为g，下列说法中正确的是
A．托盘中没有放物体时，电压表示数为零，是因为滑动变阻器R所分电压为零
B. 放入托盘中的物体质量越大，电路中的总电流仍不变
C．放入托盘中的物体质量越大，限流电阻R0两端的电压越小
xRE
D．电压表示数U与弹簧压缩量x的关系为U ? L(R0 ?R?r)
10．超导电磁船是一种不需要螺旋桨推进的低噪音新型船， 海水
如图是电磁船的简化原理图，MN和CD是与电源相连
的导体板，MN与CD之间部分区域浸没在海水中并有 船头
垂直纸面向里的匀强磁场（磁场由固定在船上的超导线
圈产生，其独立电路部分未画出），以下说法正确的是
A．使船前进的力，是磁场对海水的安培力
B．要使船前进，海水的电流方向从CD板流向MN板
C．仅改变超导线圈中电流的方向，可控制船前进或倒退
D．船所获得的推力，与通过海水的电流大小和超导线圈产生的磁感应强度有关
高二物理 第3页 （共6页）
第Ⅱ部分 非选择题（共 54 分）
三、实验题，本题共2小题，共16分．答案或图必须填写在答题卡上指定区域的指定位置．
11．（9分）为了测量某金属丝的电阻率：
15
10
0 5
图a 图b
（1）先用多用电表粗测其电阻，将选择开关调到欧姆挡“×10”档位并调零，测量时发现指针
向右偏转角度太大，这时他应该：
a．将选择开关换成欧姆挡的“_______”档位(选填“×100”或“×1”)
b．将红、黑表笔短接，调节________调零旋钮，使欧姆表指针指在_________处．
c. 再次测量电阻丝的阻值，其表盘及指针所指位置如图a所示，则此段电阻丝的电阻为
__________Ω．然后用图b的螺旋测微器测其直径为______mm。
（2）为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材
如下：
A．电压表V（量程3V，内阻约为15kΩ；量程15V，内阻约为75kΩ）
B．电流表A（量程0.6A，内阻约为1Ω；量程3A，内阻约为0.2Ω）
C．滑动变阻器R1（0～5Ω，0.6A）
D．滑动变阻器R2（0～2000Ω，0.1A）
E．1.5V的干电池两节，内阻不计
F．电阻箱
G．开关S，导线若干
若要求实验过程电压表的读数能够从零开始调节，则滑动变阻器应选用________（填“R1”
或“R2”）；请按照实验要求完成图c中的实物连线。
V A
- 315 - 0.63
待测金属丝
? ?
E S
图c
高二物理 第4页 （共6页）
12．（7分）某同学为了研究水果电池，将锌、铜两块电极插入一个土豆中做成一个“土豆电
池”，他用伏特表测得这个“土豆电池”两端电压为0.96V，但他将四个这样的“土豆电池”串起
来给“3V，0.5A”的小灯泡供电时，灯泡并不发光。检查灯泡、线路均没有故障，为了寻找原
因，决定先测定一节“土豆电池”的电动势和内阻，他设计了如图甲所示的电路，电路中所用
电流计G的阻值为50Ω，实验中他多次改变电阻箱的阻值，分别记录下各次电阻箱的阻值及
相应的电流计示数，算出电流的倒数，并将数据填在如下的表格中。
1/?100A?1
1
电阻 -1
R/Ω 电流I/mA 电流倒数 I
/A
G I 8
R 100 2.50 400 7
200 2.00 500 6
300 1.66 602 5
400 1.42 704 4
甲 500 1.26 794 30 1 2 3 4 5 R/?100?
1 乙
（1）请你帮该同学在图乙的坐标纸中作出 ?R图像。
I
（2）根据图像可以求得该电池的电动势为 V，内阻为 Ω。（结果均
保留3位有效数字）
（3）完成实验后，该同学分析得出灯泡不亮的原因是 。
四、计算题，本题共3小题，共38分．要求写出必要的文字说明、方程式和重要演算步骤，
只写出最后答案的不能得分．有数值计算的题，答案中应明确写出数值和单位．答案或
图必须填写在答题卡上指定区域的指定位置．
13．（10分）如图所示，一倾角为θ=30°的光滑绝缘斜槽放在方向竖直向下的匀强电场中。有
一质量为m=0.001kg、电量为q=﹣4×10-3C的带电小球从斜槽顶端A处，以初速度v0=2m/s
沿斜槽向下运动，斜槽底端B与A点的竖直距离为d=0.5m。（g取10N/kg）
（1）如果场强的大小E=2V/m，A、B间电势差UAB是多少？从A到B，小球的电势能变化
了多少？ E
A
（2）若小球能到达B点，场强E至少为多少？ v0
B
θ
高二物理 第5页 （共6页）
14．（12分）如图是 “电磁炮”模型的原理结构示意图。光滑水平平行金属导轨M、N的间距
L=0.2m，电阻不计，在导轨间有竖直向上的匀强磁场，磁感应强度B=1T。装有弹体的导体
棒ab垂直放在导轨M、N上的最左端，且始终与导轨接触良好，导体棒ab（含弹体）的质
量m=0.2kg，在导轨M、N间部分的电阻R=0.8Ω，可控电源的内阻r=0.2Ω。在某次模拟发射
时，可控电源为导体棒ab提供的电流恒为I=4A，不计空气阻力，导体棒ab由静止加速到
v=4m/s后发射弹体。求：
(1)导体棒ab所受安培力大小；
(2)光滑水平导轨最小长度；
(3)该过程系统产生的焦耳热。
15．（16分）如图所示，在xOy坐标平面的第一象限内有沿y轴正方向的匀强电场，在第四
象限内有垂直于纸面向外的匀强磁场。有一质量为m，电荷量为q，带负电的粒子（重
力不计）从坐标原点O射入磁场，入射速度大小为 2v0，方向与y轴负方向成45°角。
当粒子第一次进入电场到达P点时速度方向与x轴正方向相同，P点坐标为（4L，L）。
求：
（1）粒子第一次进入电场到达P点时速度v的大小；
（2）磁感应强度B的大小；
（3）粒子从O点运动到P点所用的时间。
高二物理 第6页 （共6页）
2020 学年上学期高二年级调研测试
物理参考答案和评分标准
第I部分 选择题
1 2 3 4 5 6 7 8 9 10
C A D C D B C AB BD BCD
三、实验题，本题共2小题，共16分．
11．（9分）(1)a. “×1” （1分） b.__欧姆 （1分） __欧姆零刻度（或者右端零刻度） （1分）
c.8.0（或者8） （1分） 2.095（2.095~2.098均可） （2分）
1 ? ?1
(2)R1 （1分） 实物连线如图 / 100A
1（2分） I
8
7
12．（7分）（1）图像如图2 （2分） 6
5
（2）1.00 （2分） 250 （2分） 4
3
（3）土豆电池的内阻太大，回路电流太小 （1分） 0 1 2 3 4 5 R/?100?
图2
四、计算题，本题共3小题，共38分．要求写出必要的文字说明、 方程式和重要演算步
骤，只写出最后答案的不能得分．有数值计算的题，答案中应明确写出数值和单位．
13．（10分）解：
（1）由UAB=E·d （3分） 有UAB=1V （2分）
WAB=q·UAB （3分） 有WAB=﹣4×10-3J （1分） 则电势能增加了4×10-3J （1分）
（2）要使小球能够到B点，电场力不能大于重力
当mg=qE时，有E=2.5V
14．（12分）解：
(1)（3分）由F安=BIL （2分） 有F安=0.8N （1分）
(2) （3分）由动能定理 安 ? （2分） 有x=2m（1分）
