浙教版科学七下 专题6 第二章 光的折射及探究 单元重难点复习知识+习题巩固（含答案）

107823001174750000专题培优5 光的折射及探究
060960知 识 巩 固
知 识 巩 固
一、光的折射
光从一种介质斜射入另一种介质时，传播方向发生改变的现象叫光的折射

折射规律：
(1)入射光线AO，折射光线OB，法线NN′在同一平面内；
(2)折射光线和入射光线分居在法线的两侧；
(3)光从空气斜射入水或玻璃表面时，折射光线向法线偏折，折射角β小于入射角α，入射角α增大时，折射角β也增大；
(4)如果光从水中斜射入空气中时，折射光线将偏离法线，折射角大于入射角；
(5)光的折射也遵循光路可逆，如果入射光线沿BO射入到点O，折射光线一定沿OA折射。
【说明】
①光必须斜射时，才能发生折射现象；
②光从一种介质垂直射入另一种介质时，光的传播方向不改变，此时，入射角为0°，折射角为0°，这是折射现象的一种特殊情况；
③人眼看物体是物体发出或反射的光射入人的眼睛，而不是人眼发出光射到物体上。
二、生活中的折射现象

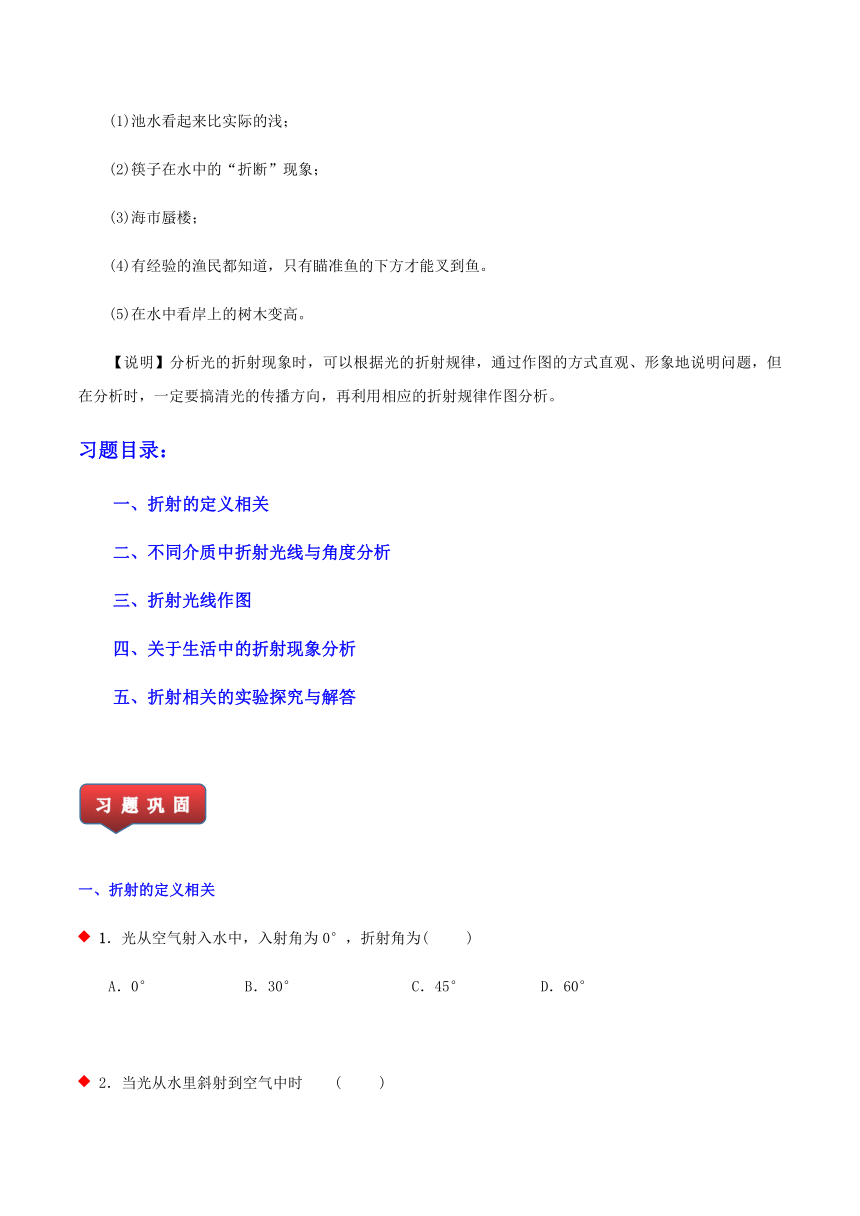

(1)池水看起来比实际的浅；
(2)筷子在水中的“折断”现象；
(3)海市蜃楼；
(4)有经验的渔民都知道，只有瞄准鱼的下方才能叉到鱼。
(5)在水中看岸上的树木变高。
【说明】分析光的折射现象时，可以根据光的折射规律，通过作图的方式直观、形象地说明问题，但在分析时，一定要搞清光的传播方向，再利用相应的折射规律作图分析。
习题目录：
折射的定义相关
不同介质中折射光线与角度分析
折射光线作图
关于生活中的折射现象分析
折射相关的实验探究与解答
1905070485习 题 巩 固
习 题 巩 固
一、折射的定义相关
1．光从空气射入水中，入射角为0°，折射角为( )
A．0° B．30° C．45° D．60°
2．当光从水里斜射到空气中时 ( )

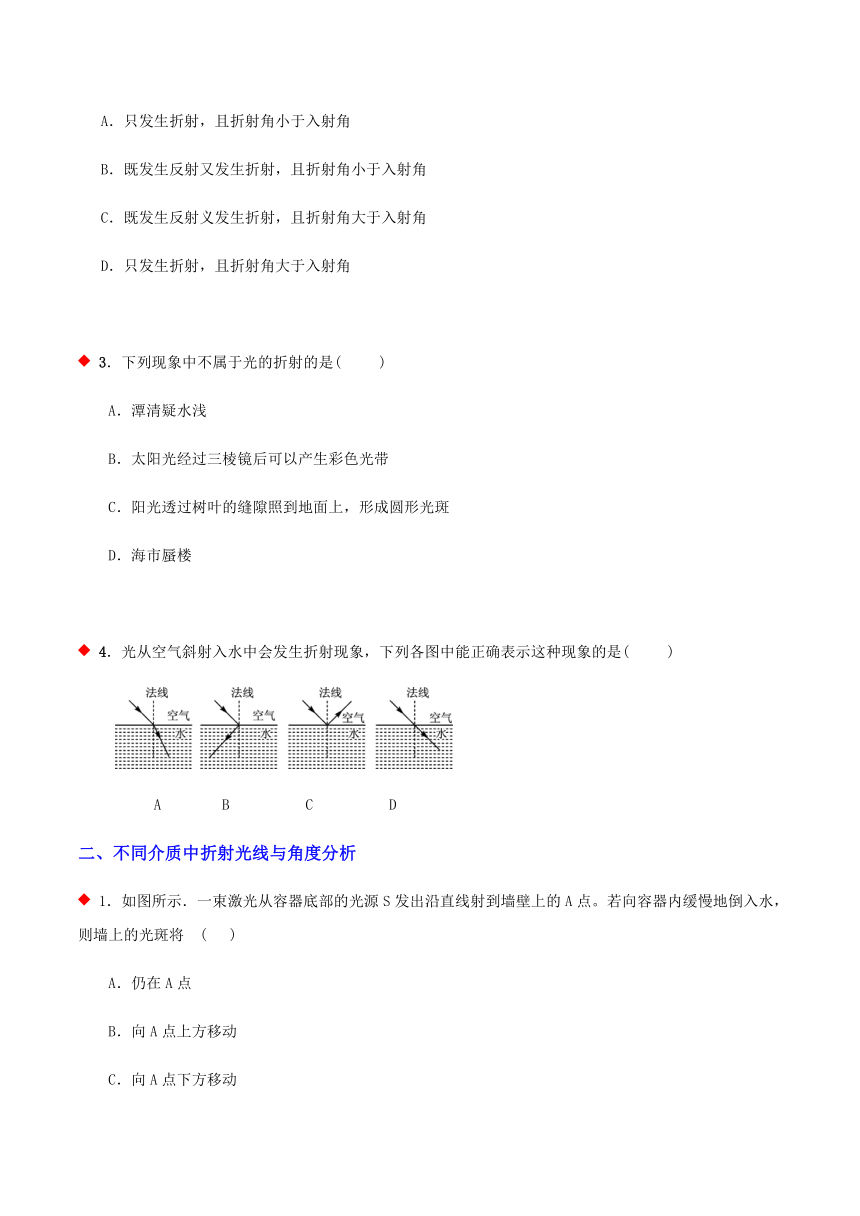

A．只发生折射，且折射角小于入射角
B．既发生反射又发生折射，且折射角小于入射角
C．既发生反射义发生折射，且折射角大于入射角
D．只发生折射，且折射角大于入射角
3．下列现象中不属于光的折射的是( )
A．潭清疑水浅
B．太阳光经过三棱镜后可以产生彩色光带
C．阳光透过树叶的缝隙照到地面上，形成圆形光斑
D．海市蜃楼
4．光从空气斜射入水中会发生折射现象，下列各图中能正确表示这种现象的是( )

A　　　　B　　　　　C　　　　　D
二、不同介质中折射光线与角度分析
1．如图所示．一束激光从容器底部的光源S发出沿直线射到墙壁上的A点。若向容器内缓慢地倒入水，则墙上的光斑将 ( )
A．仍在A点
B．向A点上方移动
C．向A点下方移动

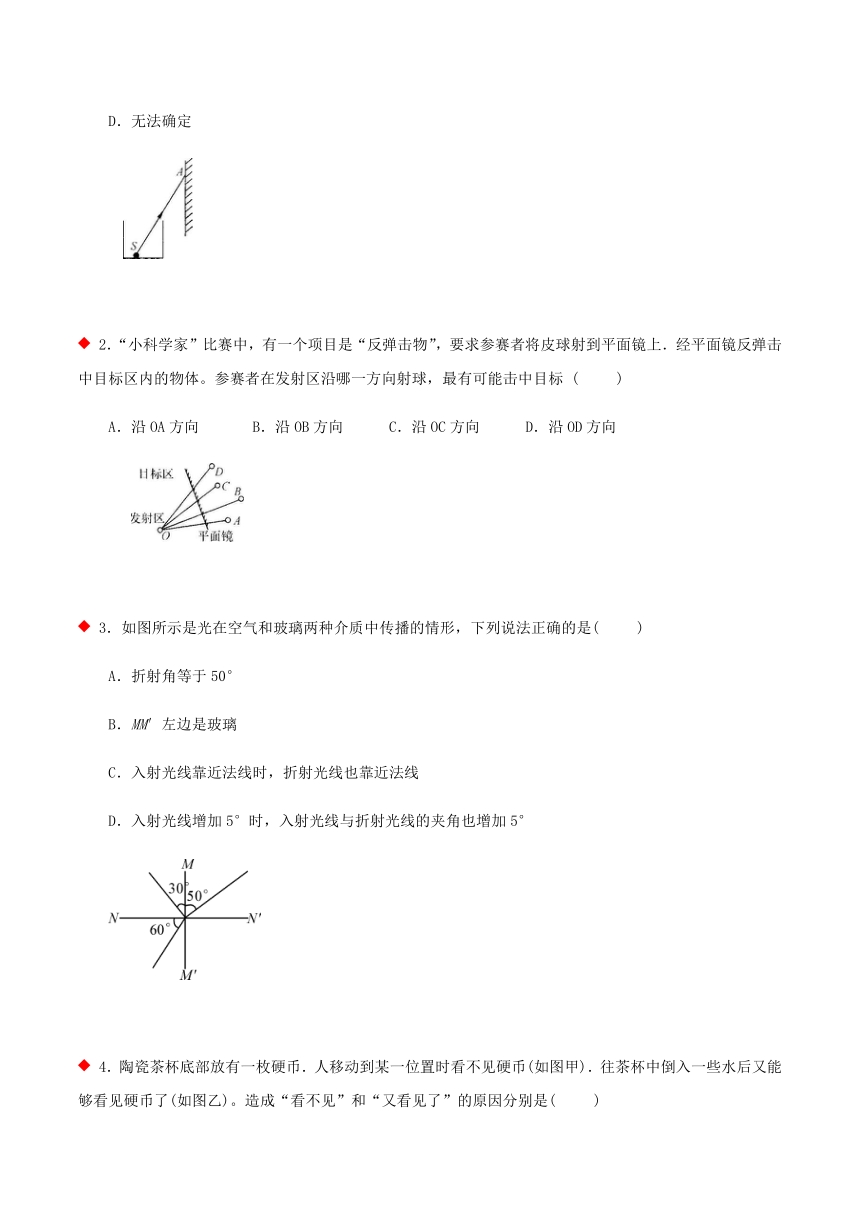

D．无法确定
2．“小科学家”比赛中，有一个项目是“反弹击物”，要求参赛者将皮球射到平面镜上．经平面镜反弹击中目标区内的物体。参赛者在发射区沿哪一方向射球，最有可能击中目标 ( )
A．沿OA方向 B．沿OB方向 C．沿OC方向 D．沿OD方向
3．如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是(　 　)
A．折射角等于50°
B．MM′左边是玻璃
C．入射光线靠近法线时，折射光线也靠近法线
D．入射光线增加5°时，入射光线与折射光线的夹角也增加5°

4．陶瓷茶杯底部放有一枚硬币．人移动到某一位置时看不见硬币(如图甲)．往茶杯中倒入一些水后又能够看见硬币了(如图乙)。造成“看不见”和“又看见了”的原因分别是( )

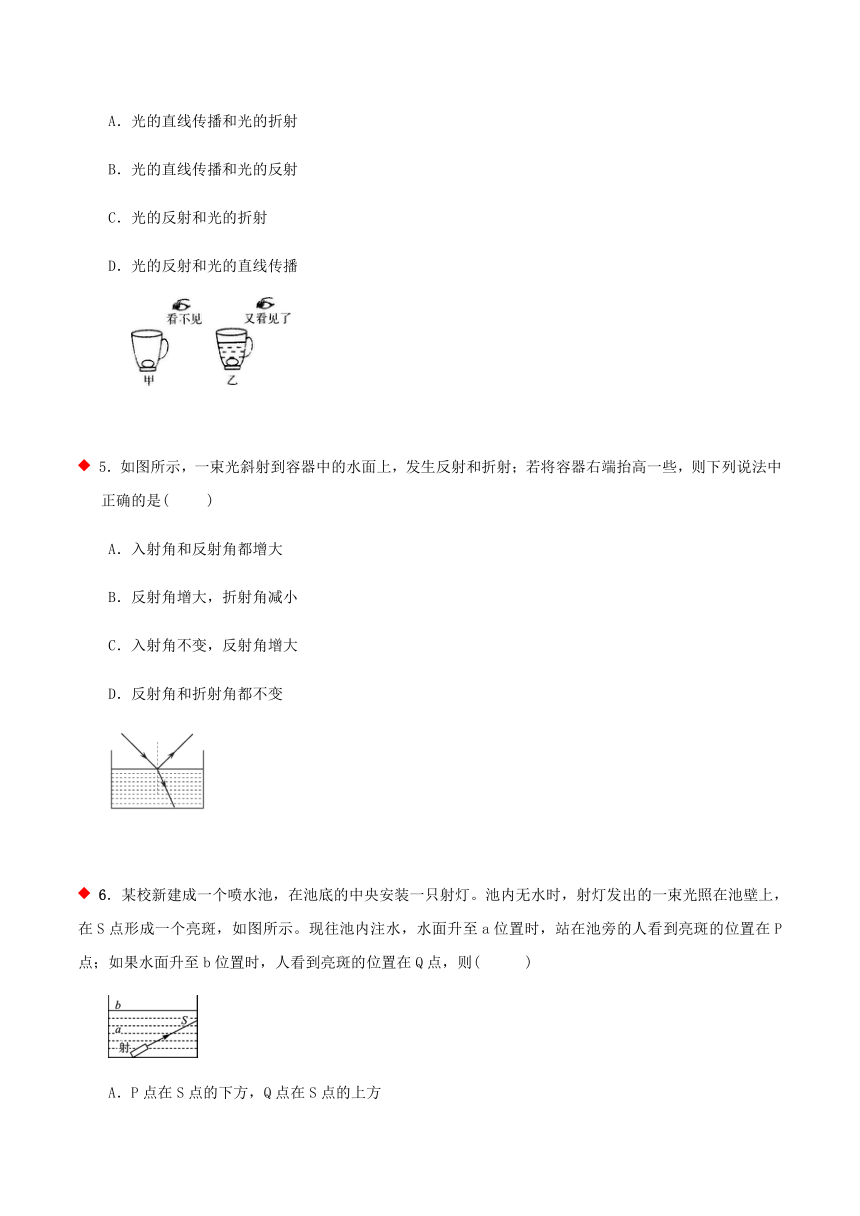

A．光的直线传播和光的折射
B．光的直线传播和光的反射
C．光的反射和光的折射
D．光的反射和光的直线传播
5．如图所示，一束光斜射到容器中的水面上，发生反射和折射；若将容器右端抬高一些，则下列说法中正确的是(　 　)
A．入射角和反射角都增大
B．反射角增大，折射角减小
C．入射角不变，反射角增大
D．反射角和折射角都不变

6．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则( )
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
7．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将(　 　)
A．向左移动
B．向右移动
C．先向左移动再向右移动
D．仍在原来位置

8．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的( )
A．光线a B．光线b
C．光线c D．光线d
9．现在，一些大厦用许多大块的平板镀膜玻璃做外墙(俗称“玻璃膜墙”)。这种墙既能反射光线也能透过光线。如下左图所示的四幅图中，能真实反映光通过玻璃膜墙进入室内的传播途径的是(　 　)

10．如图所示，在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使你刚好看不到硬币的最右端A点。保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被你看到。
(1)你所看到的水中硬币是一个变 的虚像。
(2)图中画出了刚看到C点时光的传播示意图，入射角是αC；如果刚看到B点时的入射角是αB，则αB
αC。
11．根据所学的光学知识，回答下列问题。
(1)如图甲，人们在看日出时，看到的日出并非太阳的实际位置，而是光线经过不均匀的大气层时发生了________而形成的像，太阳的实际位置在图中的________(选填“甲”或“乙”)。

(2)如图乙，把由同种玻璃制成的厚度为相同的立方体A和半球体B分别放在报纸上，从正上方(对B来说是最高点)竖直向下分别观察A、B中心处报纸上的文字，A中的字比没有玻璃时的 (选填“高”、“低”或“一样高”下同)，看到A中的字比B中的字 。
(3)如图丙，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向 处(用图中字母表示)照射，可照亮铜钱。加满水，从A处看到像的位置将 (选填“变高”“变低”或“不变”)。
三、折射光线作图
1．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图。
　
2．如图，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出，请画出该过程的光路图。
　　
3．如图所示，入射光线从空气斜射入另一种介质的界面上，反射光线与折射光线恰成直角，则反射角为________度，折射角为 度。
四、关于生活中的折射现象分析
1．将一枚硬币放在杯底，倒入水后，硬币的位置看起来 ( )
A．升高了 B．降低了 C．不变 D．无法确定
2．在海上或沙漠上，有时会在地平线上看到高楼大厦、热闹的集市。实际海上或沙漠中并没有这些楼市，这种现象叫做“海市蜃楼”，出现“海市蜃楼”的原因是( )
A．光在不均匀的大气层中折射
B．光在云层上反射
C．光沿直线传播
D．光在海面上或沙漠上反射
3．人潜入水中后看到岸边的一棵树，其实是( )
A．变高了的树的虚像 B．变低了的树的虚像
C．变高了的树的实像 D．变低了的树的实像
4．以下是关于光现象的一些说法，其中正确的是 ( )
A．在岸上看到水里的鱼比它的实际位置低一些
B．斜插入盛水的玻璃杯的筷子，看上去好像在水面处折断了，这是光的反射现象
C．看到物体成的虚像时，并没有光线射人我们的眼睛
D．小孔成像说明了光沿直线传播
5．从岸边看水中的鱼，看到“鱼”的位置与实验位置不同。下列模型能解释此现象是 ( )
A B C D
6．如图所示，渔夫叉鱼时，应瞄准哪个方向才能叉到鱼？( )
A．看到的鱼的前方 B．看到的鱼的方向
C．看到的鱼的上方 D．看到的鱼的下方
7．“猴子捞月”的寓言故事说，猴子看到井中有个月亮，以为月亮掉进井水中了，大叫起来：“不得了啦，不得了啦!月亮掉到井里去了!”……关于井中月亮，以下说法中正确的是 ( )
A．井中的月亮比天上的月亮小
B．井中出现月亮属于光的反射现象
C．井中出现月亮属于光的折射现象
D．井中的月亮到水面的距离比天上的月亮到水面的距离近
8．用玻璃罩罩着的古石碑由于玻璃反光，石碑上的字很难看清。小科认为：①用玻璃罩能有效防止酸雨对石碑的侵蚀；②石碑上的字发生了镜面反射；③罩外的树木通过玻璃表面反射成了虚像；④若罩外的光线再强一点，石碑上的字看起来一定会更清晰；⑤若罩内能给石碑一定的照明，石碑上的字看起来会更清晰。其中合理的是 ( )
A．①③⑤ B．②④⑤ C．①②③④ D．①③④⑤
9．钓鱼时，看到水中的鱼比鱼的实际位置要 一些，这是因为水中鱼射出的光线在水面发生了
的缘故。
10．小明在平静的小河边散步时，看到“鱼在云中游”，那么他
(1)看到的鱼是 (填“实像”或“虚像”)，看到的云是 (填“实像”或“虚像”)。
(2)看到鱼是由于 (填“反射”或“折射”)光线进入眼睛，而看到云是由于 (填“反射”或“折射”)光线进入眼睛。
11．观察拍摄于水边的风景照片时．总会发现倒影部分比景物本身 (填“亮”或“暗”)一些，这是光从空气射到水面上时，由于光的 (填“反射”或“折射”)一部分光进入了水中的缘故
12．光电液面控制仪是通过光束在液面上的反射光线扣+到光电屏j二来显示液面的高度(将光信号转化成电信号再进行处理)，然后通过装置调节液面的高度，如图2-30所示。当光在屏上的光点由A移动到B时，表明液面高度 (填“上升”、“下降”或“不变”)了。

13．古诗中有“大漠孤烟直，长河落日网”的壮美诗句，诗人看到的落日并非太阳的实际位置，而是光线经过不均匀的大气层时发生了 而形成的像，太阳的实际位置在图中的 。(填“甲”或“乙”)
五、折射相关的实验探究与解答
1．如图所示，在杯底放一枚硬币，把杯移到眼睛刚好看不到的地方，保持眼睛和杯的位置不变，请一位同学向杯中缓慢加水，将会重新观察到硬币，产生这种现象的原因是 。
2．如图一束光从空气斜射入平行玻璃砖(入射角为50°)后，再折射入空气；
(1)图甲、乙两图中，符合光的折射规律的是图 (填“甲”或“乙”)；
(2)光从玻璃斜射入空气中的折射角 50°(填“大于”“小于”或“等于”)；
(3)把一块长方体玻璃砖压在有“科学”两字的书上，则“科学”两字是 。
A．变浅的虚像 B．变浅的实像
C．变深的虚像 D．变深的实像
3．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测，如图所示，光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，会不会……
(1)小明的推测是 。
(2)小明为了验证自己的推测，进行了如图所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到 ，证实了自己的推测。
(3)当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：
________________________________________________________________________。
4．如图1所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象。
(1)图1水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的 现象，此时入射角 角θ(选填“大于”“等于”或“小于”)；
(2)为使B处的光点移至C处，则应使水槽中的水量 ，若BC间距离为2cm，则水面高度的变化量△h 2cm(选填“＞”“=”或“＜”)；
(3)如图2所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是 ，且激光笔照射在水槽底部的位置必须在区 (选填“①”②”或“③”)内。

107823001174750000专题培优5 光的折射及探究
060960知 识 巩 固
知 识 巩 固
一、光的折射
光从一种介质斜射入另一种介质时，传播方向发生改变的现象叫光的折射

折射规律：
(1)入射光线AO，折射光线OB，法线NN′在同一平面内；
(2)折射光线和入射光线分居在法线的两侧；
(3)光从空气斜射入水或玻璃表面时，折射光线向法线偏折，折射角β小于入射角α，入射角α增大时，折射角β也增大；
(4)如果光从水中斜射入空气中时，折射光线将偏离法线，折射角大于入射角；
(5)光的折射也遵循光路可逆，如果入射光线沿BO射入到点O，折射光线一定沿OA折射。
【说明】
①光必须斜射时，才能发生折射现象；
②光从一种介质垂直射入另一种介质时，光的传播方向不改变，此时，入射角为0°，折射角为0°，这是折射现象的一种特殊情况；
③人眼看物体是物体发出或反射的光射入人的眼睛，而不是人眼发出光射到物体上。
二、生活中的折射现象
(1)池水看起来比实际的浅；
(2)筷子在水中的“折断”现象；
(3)海市蜃楼；
(4)有经验的渔民都知道，只有瞄准鱼的下方才能叉到鱼。
(5)在水中看岸上的树木变高。
【说明】分析光的折射现象时，可以根据光的折射规律，通过作图的方式直观、形象地说明问题，但在分析时，一定要搞清光的传播方向，再利用相应的折射规律作图分析。
习题目录：
折射的定义相关
不同介质中折射光线与角度分析
折射光线作图
关于生活中的折射现象分析
折射相关的实验探究与解答
1905070485习 题 巩 固
习 题 巩 固
一、折射的定义相关
1．光从空气射入水中，入射角为0°，折射角为( A )
A．0° B．30° C．45° D．60°
2．当光从水里斜射到空气中时 ( C )
A．只发生折射，且折射角小于入射角
B．既发生反射又发生折射，且折射角小于入射角
C．既发生反射义发生折射，且折射角大于入射角
D．只发生折射，且折射角大于入射角
3．下列现象中不属于光的折射的是( C )
A．潭清疑水浅
B．太阳光经过三棱镜后可以产生彩色光带
C．阳光透过树叶的缝隙照到地面上，形成圆形光斑
D．海市蜃楼
4．光从空气斜射入水中会发生折射现象，下列各图中能正确表示这种现象的是(A)

A　　　　B　　　　　C　　　　　D
二、不同介质中折射光线与角度分析
1．如图所示．一束激光从容器底部的光源S发出沿直线射到墙壁上的A点。若向容器内缓慢地倒入水，则墙上的光斑将 ( C )
A．仍在A点
B．向A点上方移动
C．向A点下方移动
D．无法确定
2．“小科学家”比赛中，有一个项目是“反弹击物”，要求参赛者将皮球射到平面镜上．经平面镜反弹击中目标区内的物体。参赛者在发射区沿哪一方向射球，最有可能击中目标 ( D )
A．沿OA方向 B．沿OB方向 C．沿OC方向 D．沿OD方向
3．如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是(　C　)
A．折射角等于50°
B．MM′左边是玻璃
C．入射光线靠近法线时，折射光线也靠近法线
D．入射光线增加5°时，入射光线与折射光线的夹角也增加5°

4．陶瓷茶杯底部放有一枚硬币．人移动到某一位置时看不见硬币(如图甲)．往茶杯中倒入一些水后又能够看见硬币了(如图乙)。造成“看不见”和“又看见了”的原因分别是( A )
A．光的直线传播和光的折射
B．光的直线传播和光的反射
C．光的反射和光的折射
D．光的反射和光的直线传播
5．如图所示，一束光斜射到容器中的水面上，发生反射和折射；若将容器右端抬高一些，则下列说法中正确的是(　D　)
A．入射角和反射角都增大
B．反射角增大，折射角减小
C．入射角不变，反射角增大
D．反射角和折射角都不变

6．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则( A )
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
7．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将(　A　)
A．向左移动
B．向右移动
C．先向左移动再向右移动
D．仍在原来位置

8．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的( B )
A．光线a B．光线b
C．光线c D．光线d
9．现在，一些大厦用许多大块的平板镀膜玻璃做外墙(俗称“玻璃膜墙”)。这种墙既能反射光线也能透过光线。如下左图所示的四幅图中，能真实反映光通过玻璃膜墙进入室内的传播途径的是(　B　)

10．如图所示，在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使你刚好看不到硬币的最右端A点。保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被你看到。
(1)你所看到的水中硬币是一个变浅的虚像。
(2)图中画出了刚看到C点时光的传播示意图，入射角是αC；如果刚看到B点时的入射角是αB，则αB＝αC。
11．根据所学的光学知识，回答下列问题。
(1)如图甲，人们在看日出时，看到的日出并非太阳的实际位置，而是光线经过不均匀的大气层时发生了________而形成的像，太阳的实际位置在图中的________(选填“甲”或“乙”)。

(2)如图乙，把由同种玻璃制成的厚度为相同的立方体A和半球体B分别放在报纸上，从正上方(对B来说是最高点)竖直向下分别观察A、B中心处报纸上的文字，A中的字比没有玻璃时的 (选填“高”、“低”或“一样高”下同)，看到A中的字比B中的字 。
(3)如图丙，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向 处(用图中字母表示)照射，可照亮铜钱。加满水，从A处看到像的位置将 (选填“变高”“变低”或“不变”)。
【答案】(1)折射 乙 (2)高 高 (3)E 变高
三、折射光线作图
1．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图。
　解：
2．如图，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出，请画出该过程的光路图。
　　解：
3．如图所示，入射光线从空气斜射入另一种介质的界面上，反射光线与折射光线恰成直角，则反射角为55度，折射角为35度。
四、关于生活中的折射现象分析
1．将一枚硬币放在杯底，倒入水后，硬币的位置看起来 ( A )
A．升高了 B．降低了 C．不变 D．无法确定
2．在海上或沙漠上，有时会在地平线上看到高楼大厦、热闹的集市。实际海上或沙漠中并没有这些楼市，这种现象叫做“海市蜃楼”，出现“海市蜃楼”的原因是( A )
A．光在不均匀的大气层中折射
B．光在云层上反射
C．光沿直线传播
D．光在海面上或沙漠上反射
3．人潜入水中后看到岸边的一棵树，其实是( A )
A．变高了的树的虚像 B．变低了的树的虚像
C．变高了的树的实像 D．变低了的树的实像
4．以下是关于光现象的一些说法，其中正确的是 ( D )
A．在岸上看到水里的鱼比它的实际位置低一些
B．斜插入盛水的玻璃杯的筷子，看上去好像在水面处折断了，这是光的反射现象
C．看到物体成的虚像时，并没有光线射人我们的眼睛
D．小孔成像说明了光沿直线传播
5．从岸边看水中的鱼，看到“鱼”的位置与实验位置不同。下列模型能解释此现象是 ( D )
A B C D
6．如图所示，渔夫叉鱼时，应瞄准哪个方向才能叉到鱼？(D)
A．看到的鱼的前方 B．看到的鱼的方向
C．看到的鱼的上方 D．看到的鱼的下方
7．“猴子捞月”的寓言故事说，猴子看到井中有个月亮，以为月亮掉进井水中了，大叫起来：“不得了啦，不得了啦!月亮掉到井里去了!”……关于井中月亮，以下说法中正确的是 ( B )
A．井中的月亮比天上的月亮小
B．井中出现月亮属于光的反射现象
C．井中出现月亮属于光的折射现象
D．井中的月亮到水面的距离比天上的月亮到水面的距离近
8．用玻璃罩罩着的古石碑由于玻璃反光，石碑上的字很难看清。小科认为：①用玻璃罩能有效防止酸雨对石碑的侵蚀；②石碑上的字发生了镜面反射；③罩外的树木通过玻璃表面反射成了虚像；④若罩外的光线再强一点，石碑上的字看起来一定会更清晰；⑤若罩内能给石碑一定的照明，石碑上的字看起来会更清晰。其中合理的是 ( A )
A．①③⑤ B．②④⑤ C．①②③④ D．①③④⑤
9．钓鱼时，看到水中的鱼比鱼的实际位置要 浅 一些，这是因为水中鱼射出的光线在水面发生了 折射 的缘故。
10．小明在平静的小河边散步时，看到“鱼在云中游”，那么他
(1)看到的鱼是虚像(填“实像”或“虚像”)，看到的云是虚像(填“实像”或“虚像”)。
(2)看到鱼是由于折射(填“反射”或“折射”)光线进入眼睛，而看到云是由于反射(填“反射”或“折射”)光线进入眼睛。
11．观察拍摄于水边的风景照片时．总会发现倒影部分比景物本身 暗 (填“亮”或“暗”)一些，这是光从空气射到水面上时，由于光的 折射 (填“反射”或“折射”)一部分光进入了水中的缘故
12．光电液面控制仪是通过光束在液面上的反射光线扣+到光电屏j二来显示液面的高度(将光信号转化成电信号再进行处理)，然后通过装置调节液面的高度，如图2-30所示。当光在屏上的光点由A移动到B时，表明液面高度 下降 (填“上升”、“下降”或“不变”)了。

13．古诗中有“大漠孤烟直，长河落日网”的壮美诗句，诗人看到的落日并非太阳的实际位置，而是光线经过不均匀的大气层时发生了 折射 而形成的像，太阳的实际位置在图中的 乙 。(填“甲”或“乙”)
五、折射相关的实验探究与解答
1．如图所示，在杯底放一枚硬币，把杯移到眼睛刚好看不到的地方，保持眼睛和杯的位置不变，请一位同学向杯中缓慢加水，将会重新观察到硬币，产生这种现象的原因是 。
【答案】水上升到一定的高度后，光线在空气与水的界面上发生了折射现象，从硬币上发出的光线在界面偏折后果能进人人的眼睛了，所以能看到硬币(但这是硬币在水中的虚像)
2．如图一束光从空气斜射入平行玻璃砖(入射角为50°)后，再折射入空气；
(1)图甲、乙两图中，符合光的折射规律的是图甲(填“甲”或“乙”)；
(2)光从玻璃斜射入空气中的折射角等于50°(填“大于”“小于”或“等于”)；
(3)把一块长方体玻璃砖压在有“科学”两字的书上，则“科学”两字是A。
A．变浅的虚像 B．变浅的实像
C．变深的虚像 D．变深的实像
3．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测，如图所示，光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，会不会……
(1)小明的推测是折射光线消失。
(2)小明为了验证自己的推测，进行了如图所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到光斑消失，证实了自己的推测。
(3)当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：不会，光从空气斜射入水中时，折射角始终小于入射角。
4．如图1所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象。
(1)图1水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的 现象，此时入射角 角θ(选填“大于”“等于”或“小于”)；
(2)为使B处的光点移至C处，则应使水槽中的水量 ，若BC间距离为2cm，则水面高度的变化量△h 2cm(选填“＞”“=”或“＜”)；
(3)如图2所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是 ，且激光笔照射在水槽底部的位置必须在区 (选填“①”②”或“③”)内。

【答案】(1)折射 小于 (2)增加 ＞ (3)平行于DE ②
【解析】(1)水槽中未加水水时，由于光的直线传播，激光射到侧壁上的A点，当水槽中加水时，光点下移到B点位置，这是由于光的折射现象引起的，当光从水中射入空气中时，折射角大于入射角，此时入射角小于角θ；(2)要使B处的光点移到C处，则应使水槽中的水量增加；若BC间距离为2cm，根据几何关系可知，水面高度的变化量大于2cm；(3)因为光在水中与空气中发生折射时，在空气中的角度较大，则为了使光束第一次从水面射出后沿DE方向传播，激光笔应该与DE平行入射到区域②的位置，才能实现。
