2020-2021学年度 人教版九年物理全一册 第十八章　电功率 第4节　焦耳定律 复习训练题含答案

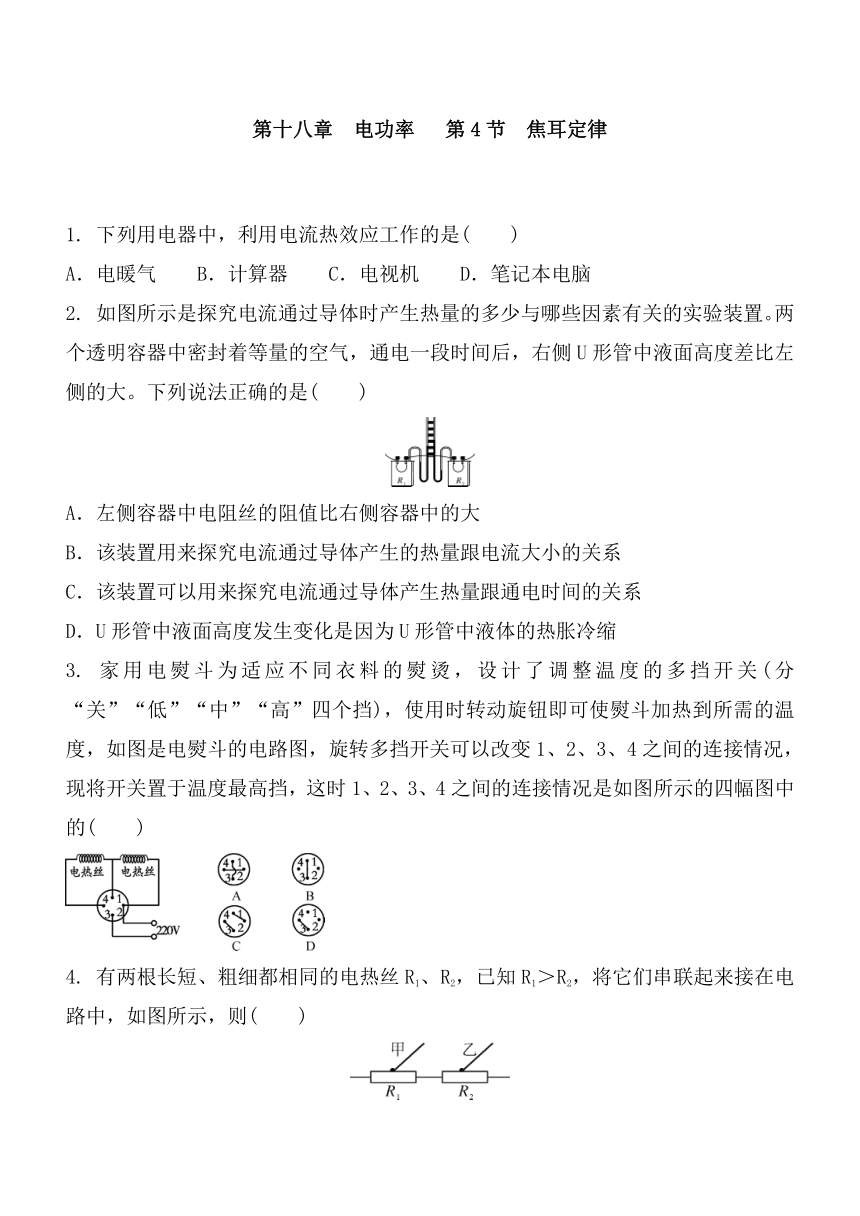

第十八章　电功率
第4节　焦耳定律
1.
下列用电器中，利用电流热效应工作的是(　　)
A．电暖气　　B．计算器　　C．电视机　　D．笔记本电脑
2.
如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是(　　)
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩
3.
家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关(分“关”“低”“中”“高”四个挡)，使用时转动旋钮即可使熨斗加热到所需的温度，如图是电熨斗的电路图，旋转多挡开关可以改变1、2、3、4之间的连接情况，现将开关置于温度最高挡，这时1、2、3、4之间的连接情况是如图所示的四幅图中的(　　)
4.
有两根长短、粗细都相同的电热丝R1、R2，已知R1＞R2，将它们串联起来接在电路中，如图所示，则(　　)

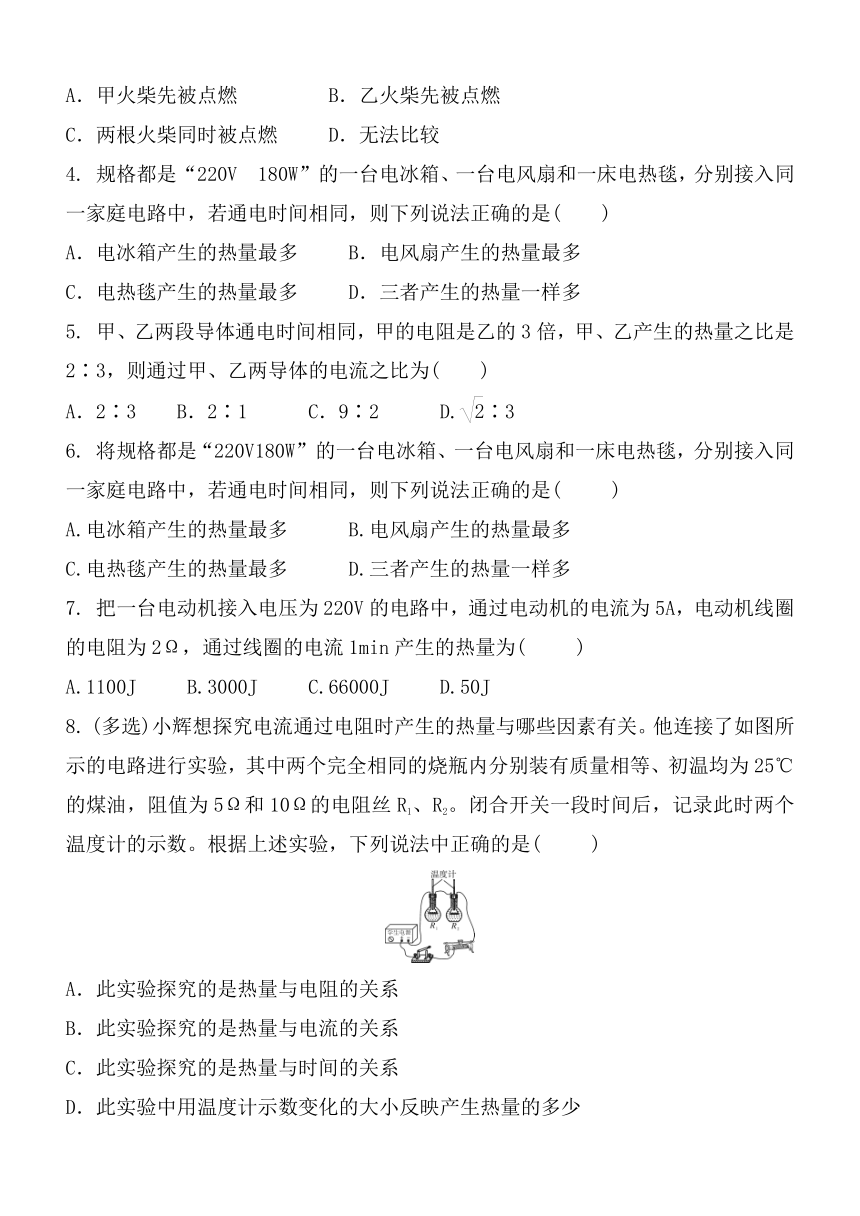

A．甲火柴先被点燃
B．乙火柴先被点燃
C．两根火柴同时被点燃
D．无法比较
4.
规格都是“220V　180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(　　)
A．电冰箱产生的热量最多
B．电风扇产生的热量最多
C．电热毯产生的热量最多
D．三者产生的热量一样多
5.
甲、乙两段导体通电时间相同，甲的电阻是乙的3倍，甲、乙产生的热量之比是2∶3，则通过甲、乙两导体的电流之比为(　　)
A．2∶3
　
B．2∶1
　
　C．9∶2
　
　D.∶3
6.
将规格都是“220V180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(　
　)
A.电冰箱产生的热量最多
B.电风扇产生的热量最多
C.电热毯产生的热量最多
D.三者产生的热量一样多
7.
把一台电动机接入电压为220V的电路中，通过电动机的电流为5A，电动机线圈的电阻为2Ω，通过线圈的电流1min产生的热量为(　
　)
A.1100J
B.3000J
C.66000J
D.50J
8.
(多选)小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为5Ω和10Ω的电阻丝R1、R2。闭合开关一段时间后，记录此时两个温度计的示数。根据上述实验，下列说法中正确的是(　
　)
A．此实验探究的是热量与电阻的关系
B．此实验探究的是热量与电流的关系
C．此实验探究的是热量与时间的关系
D．此实验中用温度计示数变化的大小反映产生热量的多少
9.

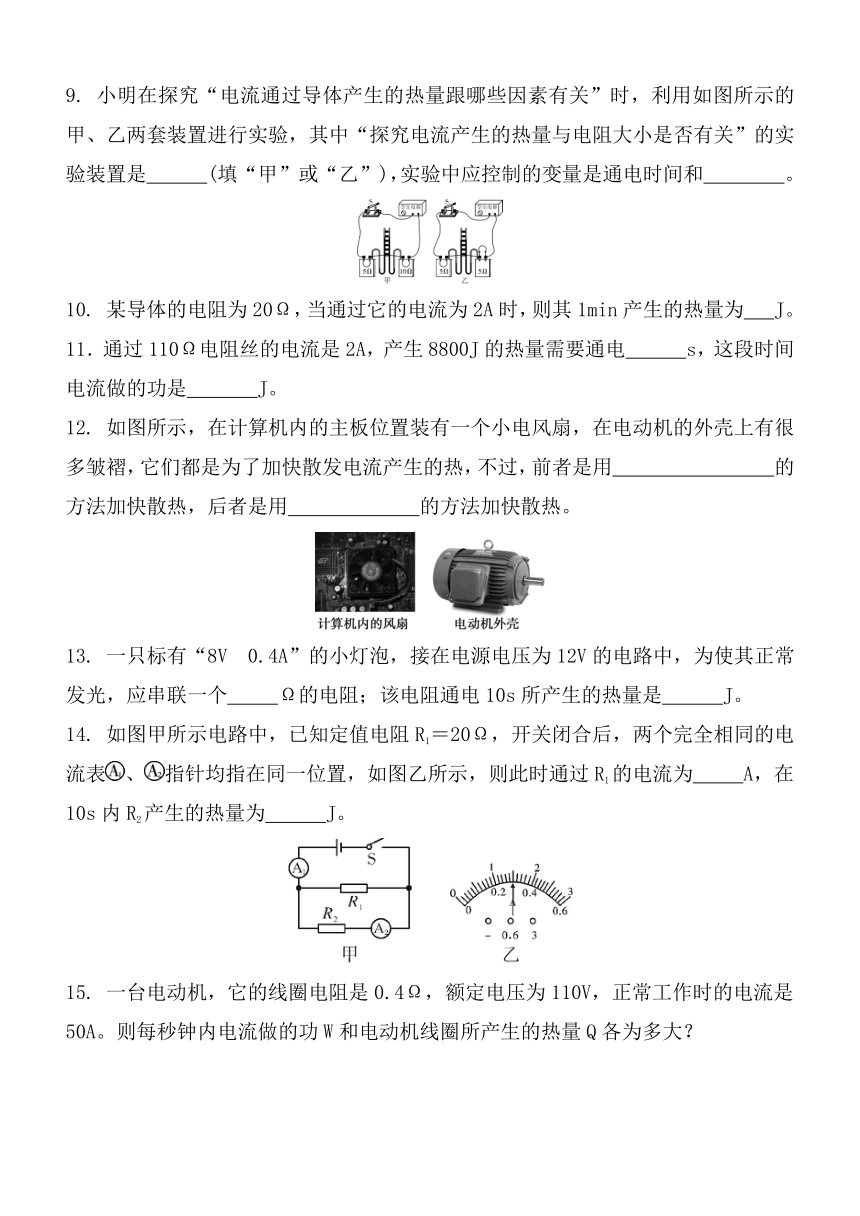

小明在探究“电流通过导体产生的热量跟哪些因素有关”时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是
(填“甲”或“乙”)，实验中应控制的变量是通电时间和
。
10.
某导体的电阻为20Ω，当通过它的电流为2A时，则其1min产生的热量为
J。
11．通过110Ω电阻丝的电流是2A，产生8800J的热量需要通电
s，这段时间电流做的功是
J。
12.
如图所示，在计算机内的主板位置装有一个小电风扇，在电动机的外壳上有很多皱褶，它们都是为了加快散发电流产生的热，不过，前者是用
的方法加快散热，后者是用
的方法加快散热。
13.
一只标有“8V　0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个
Ω的电阻；该电阻通电10s所产生的热量是
J。
14.
如图甲所示电路中，已知定值电阻R1＝20Ω，开关闭合后，两个完全相同的电流表、指针均指在同一位置，如图乙所示，则此时通过R1的电流为
A，在10s内R2产生的热量为
J。
15.
一台电动机，它的线圈电阻是0.4Ω，额定电压为110V，正常工作时的电流是50A。则每秒钟内电流做的功W和电动机线圈所产生的热量Q各为多大？
16.
一台直流电动机，线圈电阻为0.5Ω，接在12V电源上，通过的电流为2A，这台电动机工作5min消耗了多少电能？有多少电能转化为机械能？
17.
小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5Ω，为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路(符号表示数值可读的变阻器)。已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V。计算此时：
(1)通过电动机的电流；
(2)电动机消耗的电功率。
18.
小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两挡，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1∶400。求：
(1)正常“加热”状态，通过电饭锅的电流是多少？
(2)正常“加热”状态，通电10min产生的热量是多少？
(3)R2的阻值是多少？
答案;
1---5
ACACD
BB
8.
AD
9.
甲
电流
10.
4800
11.
20
8800
12.
增大空气的流速
增大散热面积
13.
10
16
14.
1.2
72
15.
电流做的功为W＝UIt＝110V×50A×1s＝5.5×103J，
电动机线圈所产生的热量为Q＝I2Rt＝(50A)2×0.4Ω×1s＝1×103J。
16.
W=UIt=12V×2A×300s=7200J；
Q=I2Rt=（2A）2×0.5Ω×300s=600J，机械能为
W机=W-Q=7200J-600J=6600J。
答：
7200J
6600J
17.
解：(1)变阻器两端的电压为U变＝U－U机＝12V－3V＝9V，
通过变阻器的电流I＝＝＝1.5A，又因为串联电路电流处处相等，
所以通过电动机的电流为1.5A
(2)电动机消耗的电功率P＝U机I＝3V×1.5A＝4.5W
18.
解：(1)正常“加热”状态，由P＝UI得I＝＝＝2.5A
(2)正常“加热”状态，产生的热量Q＝W＝P加t＝550W×10×60s＝3.3×105J
(3)由I＝得R1＝＝88Ω，当S接“2”，R1与R2串联，此时为保温状态，由题可知P1保∶P1加＝1∶400＝IR1∶IR1，得I保∶I加＝1∶20，
即∶＝1∶20，R2＝1672Ω
