2020-2021学年人教版八年级物理下册第八章运动和力专题训练画力的示意图（含答案）

第八章
运动和力
专题训练
画力的示意图

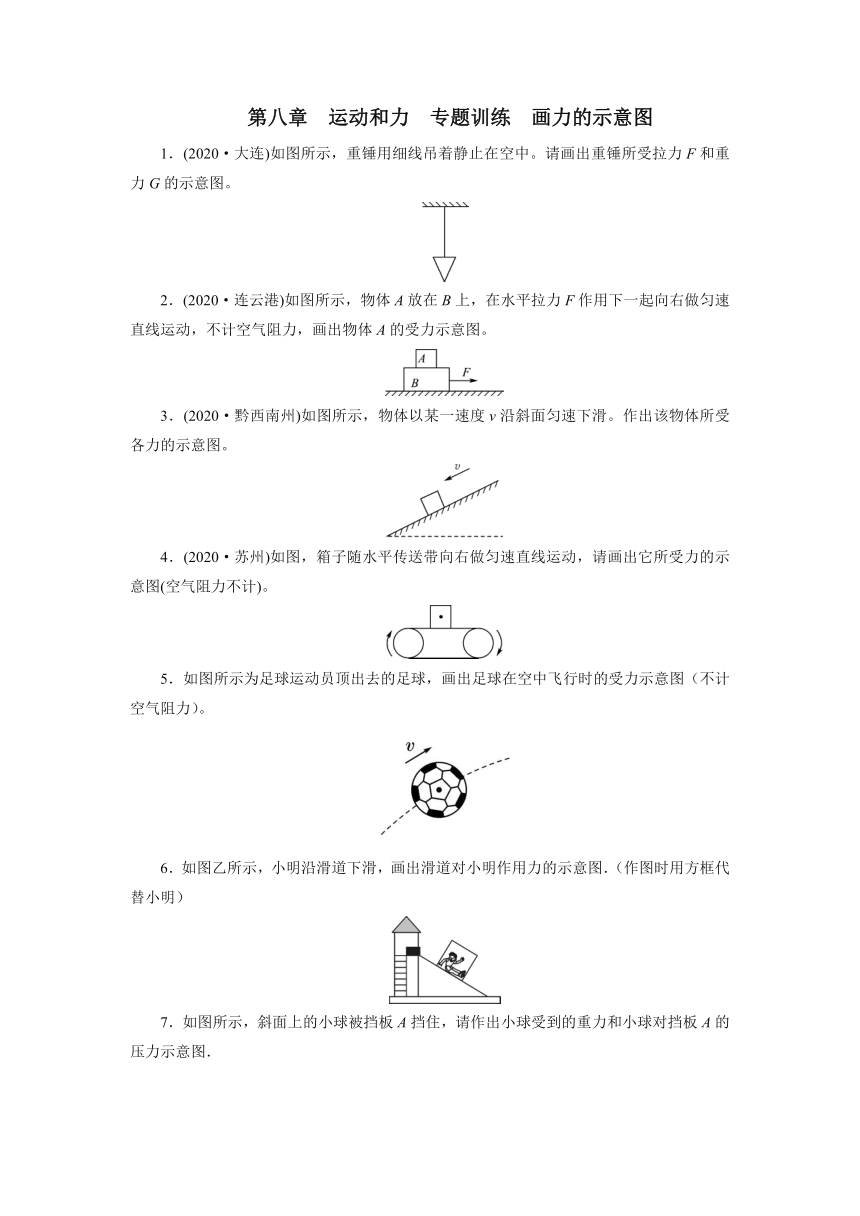

1．(2020·大连)如图所示，重锤用细线吊着静止在空中。请画出重锤所受拉力F和重力G的示意图。
2．(2020·连云港)如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
3．(2020·黔西南州)如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。
4．(2020·苏州)如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图(空气阻力不计)。
5．如图所示为足球运动员顶出去的足球，画出足球在空中飞行时的受力示意图（不计空气阻力）。
6．如图乙所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）

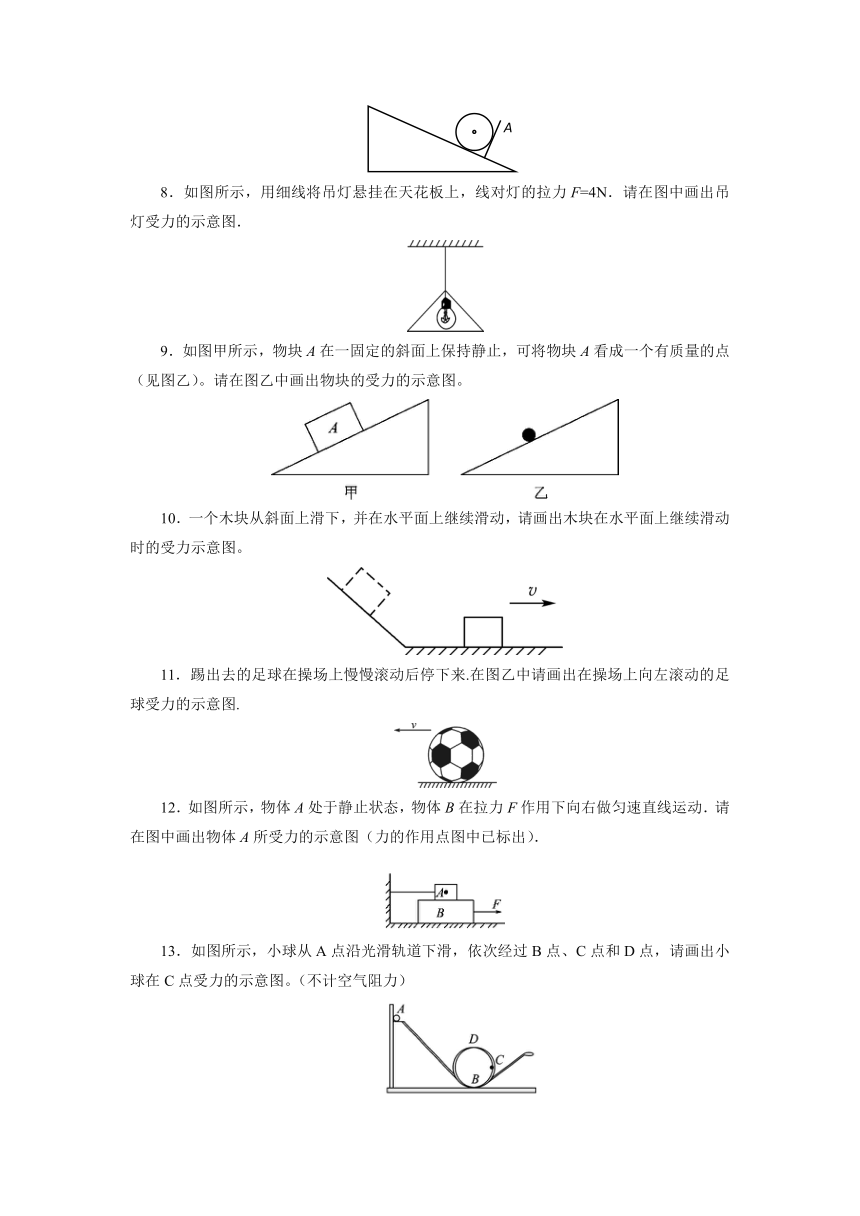

7．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．
8．如图所示，用细线将吊灯悬挂在天花板上，线对灯的拉力F=4N．请在图中画出吊灯受力的示意图．
9．如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点（见图乙）。请在图乙中画出物块的受力的示意图。
10．一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。
11．踢出去的足球在操场上慢慢滚动后停下来.在图乙中请画出在操场上向左滚动的足球受力的示意图.
12．如图所示，物体A处于静止状态，物体B在拉力F作用下向右做匀速直线运动．请在图中画出物体A所受力的示意图（力的作用点图中已标出）．
13．如图所示，小球从A点沿光滑轨道下滑，依次经过B点、C点和D点，请画出小球在C点受力的示意图。（不计空气阻力）
14．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心．请画出铁球所受力的示意图；
15．如图所示，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图。
16．如图所示，两个质量均匀的长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A、B一起沿水平桌面做匀速直线运动。请作出物体A所受力的示意图。
参考答案
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
