2020—2021学年浙教版科学 七年级下册 2.6 透镜和视觉（答案解析版）

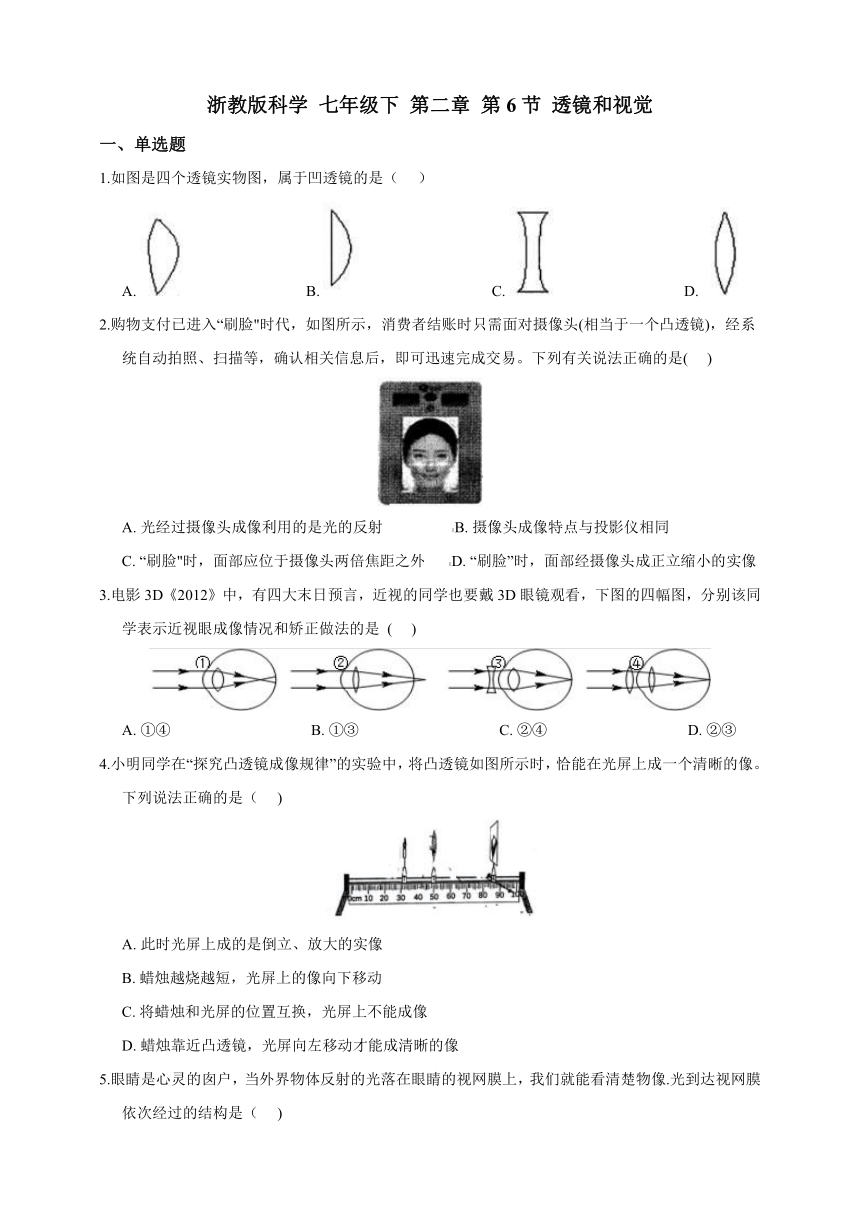

浙教版科学 七年级下 第二章 第6节 透镜和视觉
一、单选题
1.如图是四个透镜实物图，属于凹透镜的是（ ???）
A.?????????????????????????????????B.?????????????????????????????????C.?????????????????????????????????D.?
2.购物支付已进入“刷脸"时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是(??? )
A.?光经过摄像头成像利用的是光的反射??????????????????B.?摄像头成像特点与投影仪相同
C.?“刷脸"时，面部应位于摄像头两倍焦距之外??????D.?“刷脸”时，面部经摄像头成正立缩小的实像
3.电影3D《2012》中，有四大末日预言，近视的同学也要戴3D眼镜观看，下图的四幅图，分别该同学表示近视眼成像情况和矫正做法的是 (??? )
A.?①④?????????????????????????????????????B.?①③?????????????????????????????????????C.?②④?????????????????????????????????????D.?②③
4.小明同学在“探究凸透镜成像规律”的实验中，将凸透镜如图所示时，恰能在光屏上成一个清晰的像。下列说法正确的是（??? )
A.?此时光屏上成的是倒立、放大的实像??????????????????
B.?蜡烛越烧越短，光屏上的像向下移动
C.?将蜡烛和光屏的位置互换，光屏上不能成像???????
D.?蜡烛靠近凸透镜，光屏向左移动才能成清晰的像

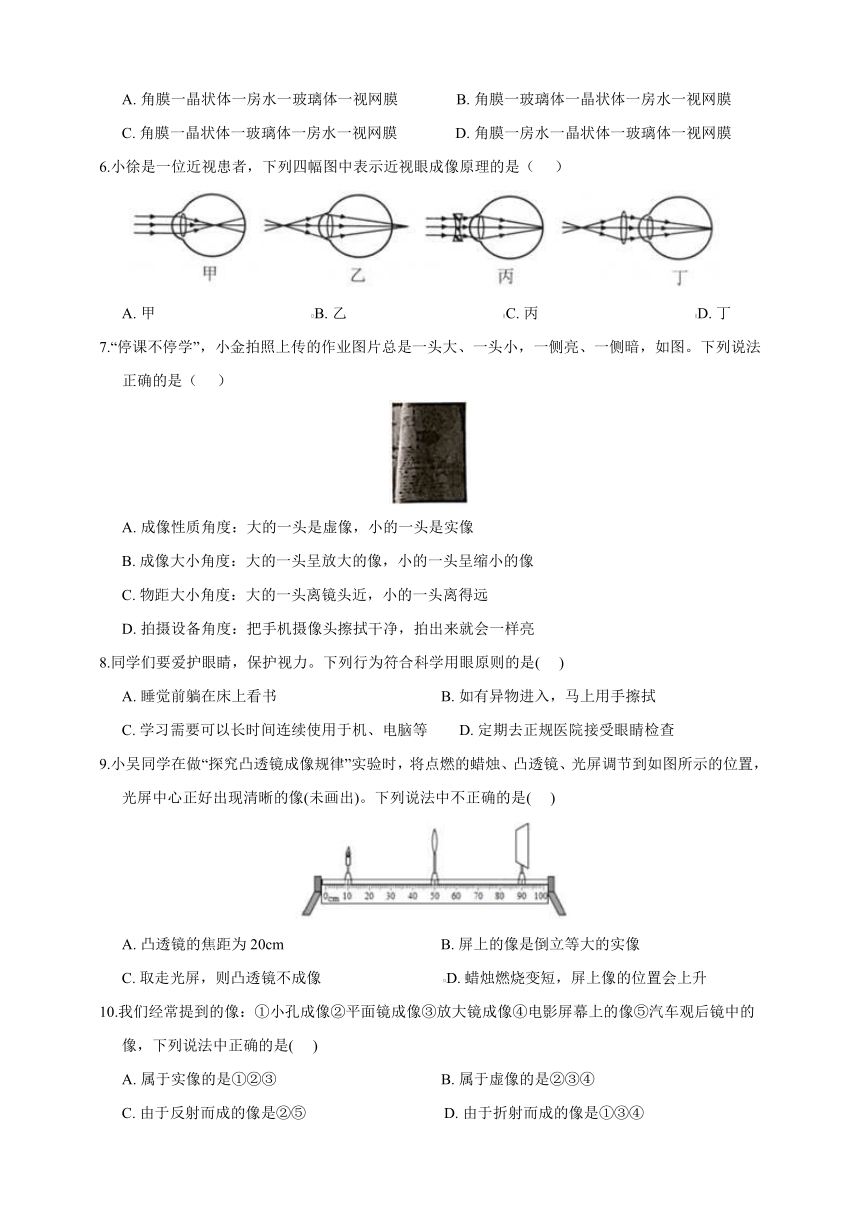

5.眼睛是心灵的囱户，当外界物体反射的光落在眼睛的视网膜上，我们就能看清楚物像.光到达视网膜依次经过的结构是（??? )
A.?角膜一晶状体一房水一玻璃体一视网膜???????????????B.?角膜一玻璃体一晶状体一房水一视网膜
C.?角膜一晶状体一玻璃体一房水一视网膜???????????????D.?角膜一房水一晶状体一玻璃体一视网膜
6.小徐是一位近视患者，下列四幅图中表示近视眼成像原理的是（??? ）
A.?甲?????????????????????????????????????????B.?乙?????????????????????????????????????????C.?丙?????????????????????????????????????????D.?丁
7.“停课不停学”，小金拍照上传的作业图片总是一头大、一头小，一侧亮、一侧暗，如图。下列说法正确的是（ ???）
A.?成像性质角度：大的一头是虚像，小的一头是实像
B.?成像大小角度：大的一头呈放大的像，小的一头呈缩小的像
C.?物距大小角度：大的一头离镜头近，小的一头离得远
D.?拍摄设备角度：把手机摄像头擦拭干净，拍出来就会一样亮
8.同学们要爱护眼睛，保护视力。下列行为符合科学用眼原则的是(??? )
A.?睡觉前躺在床上看书???????????????????????????????????????????B.?如有异物进入，马上用手擦拭
C.?学习需要可以长时间连续使用于机、电脑等????????D.?定期去正规医院接受眼睛检查
9.小吴同学在做“探究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像(未画出)。下列说法中不正确的是(??? )
A.?凸透镜的焦距为20cm?????????????????????????????????????????B.?屏上的像是倒立等大的实像
C.?取走光屏，则凸透镜不成像????????????????????????????????D.?蜡烛燃烧变短，屏上像的位置会上升
10.我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，下列说法中正确的是(??? )
A.?属于实像的是①②③???????????????????????????????????????????B.?属于虚像的是②③④
C.?由于反射而成的像是②⑤????????????????????????????????????D.?由于折射而成的像是①③④

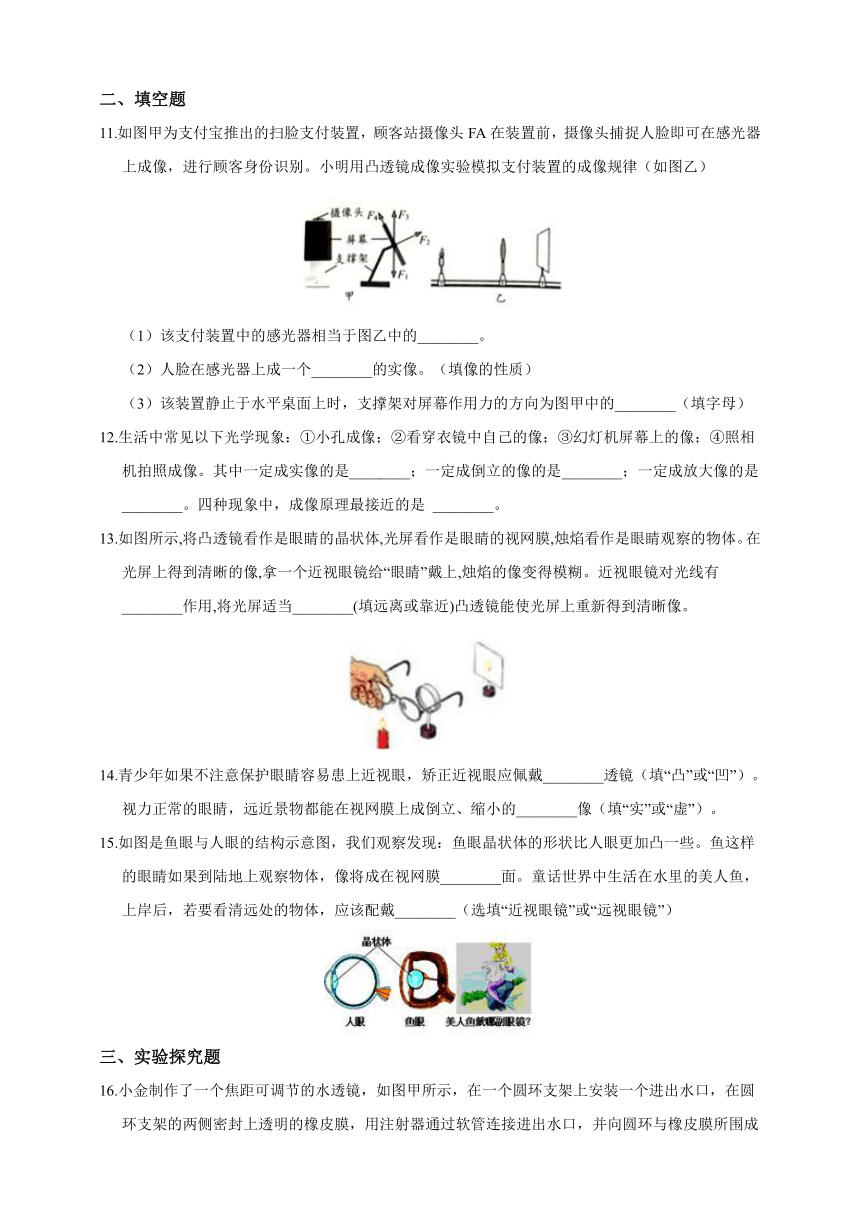

二、填空题
11.如图甲为支付宝推出的扫脸支付装置，顾客站摄像头FA在装置前，摄像头捕捉人脸即可在感光器上成像，进行顾客身份识别。小明用凸透镜成像实验模拟支付装置的成像规律（如图乙）
（1）该支付装置中的感光器相当于图乙中的________。
（2）人脸在感光器上成一个________的实像。（填像的性质）
（3）该装置静止于水平桌面上时，支撑架对屏幕作用力的方向为图甲中的________（填字母）
12.生活中常见以下光学现象：①小孔成像；②看穿衣镜中自己的像；③幻灯机屏幕上的像；④照相机拍照成像。其中一定成实像的是________；一定成倒立的像的是________；一定成放大像的是________。四种现象中，成像原理最接近的是 ________。
13.如图所示,将凸透镜看作是眼睛的晶状体,光屏看作是眼睛的视网膜,烛焰看作是眼睛观察的物体。在光屏上得到清晰的像,拿一个近视眼镜给“眼睛”戴上,烛焰的像变得模糊。近视眼镜对光线有________作用,将光屏适当________(填远离或靠近)凸透镜能使光屏上重新得到清晰像。
14.青少年如果不注意保护眼睛容易患上近视眼，矫正近视眼应佩戴________透镜（填“凸”或“凹”）。视力正常的眼睛，远近景物都能在视网膜上成倒立、缩小的________像（填“实”或“虚”）。
15.如图是鱼眼与人眼的结构示意图，我们观察发现：鱼眼晶状体的形状比人眼更加凸一些。鱼这样的眼睛如果到陆地上观察物体，像将成在视网膜________面。童话世界中生活在水里的美人鱼，上岸后，若要看清远处的物体，应该配戴________（选填“近视眼镜”或“远视眼镜”）

三、实验探究题

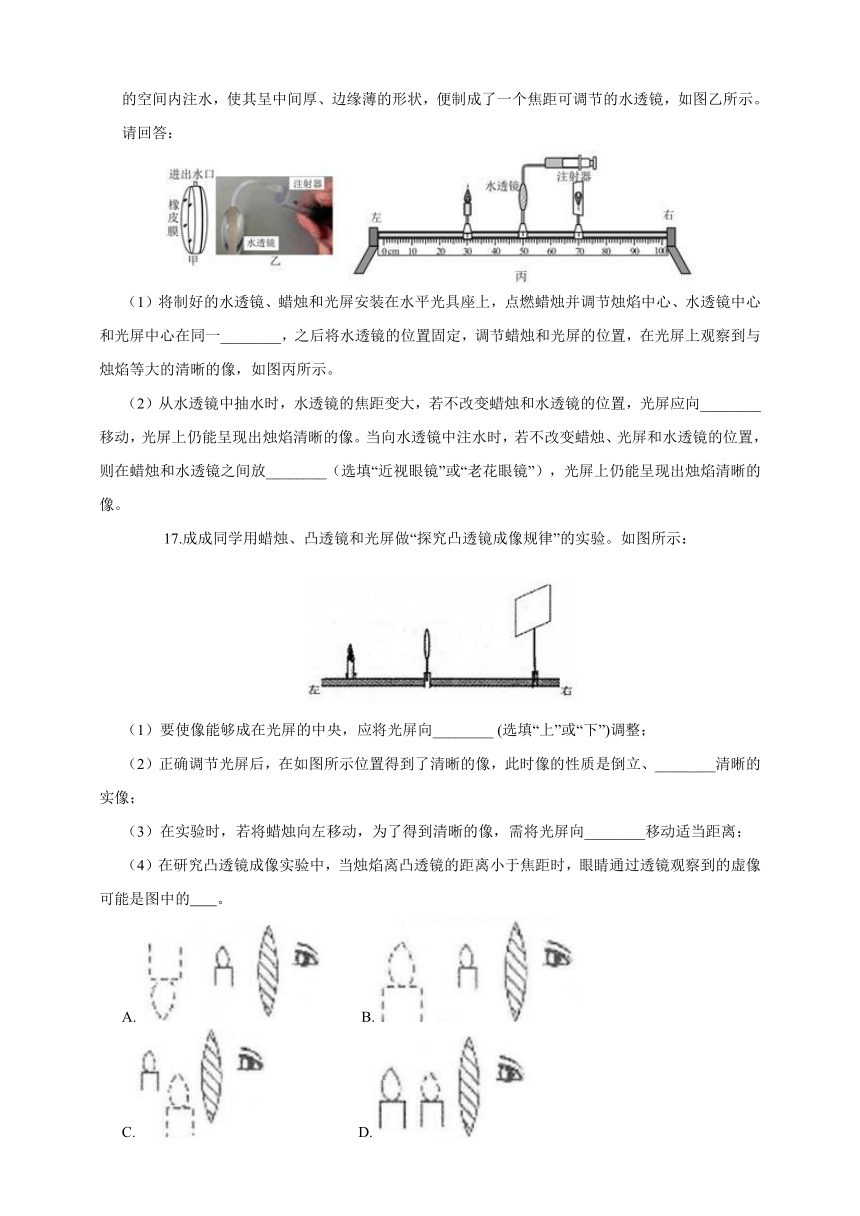

16.小金制作了一个焦距可调节的水透镜，如图甲所示，在一个圆环支架上安装一个进出水口，在圆环支架的两侧密封上透明的橡皮膜，用注射器通过软管连接进出水口，并向圆环与橡皮膜所围成的空间内注水，使其呈中间厚、边缘薄的形状，便制成了一个焦距可调节的水透镜，如图乙所示。请回答：
（1）将制好的水透镜、蜡烛和光屏安装在水平光具座上，点燃蜡烛并调节烛焰中心、水透镜中心和光屏中心在同一________，之后将水透镜的位置固定，调节蜡烛和光屏的位置，在光屏上观察到与烛焰等大的清晰的像，如图丙所示。
（2）从水透镜中抽水时，水透镜的焦距变大，若不改变蜡烛和水透镜的位置，光屏应向________移动，光屏上仍能呈现出烛焰清晰的像。当向水透镜中注水时，若不改变蜡烛、光屏和水透镜的位置，则在蜡烛和水透镜之间放________（选填“近视眼镜”或“老花眼镜”），光屏上仍能呈现出烛焰清晰的像。
17.成成同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验。如图所示：

（1）要使像能够成在光屏的中央，应将光屏向________?(选填“上”或“下”)调整；
（2）正确调节光屏后，在如图所示位置得到了清晰的像，此时像的性质是倒立、________清晰的实像；
（3）在实验时，若将蜡烛向左移动，为了得到清晰的像，需将光屏向________移动适当距离；
（4）在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的????? 。
A. B.
C. D.

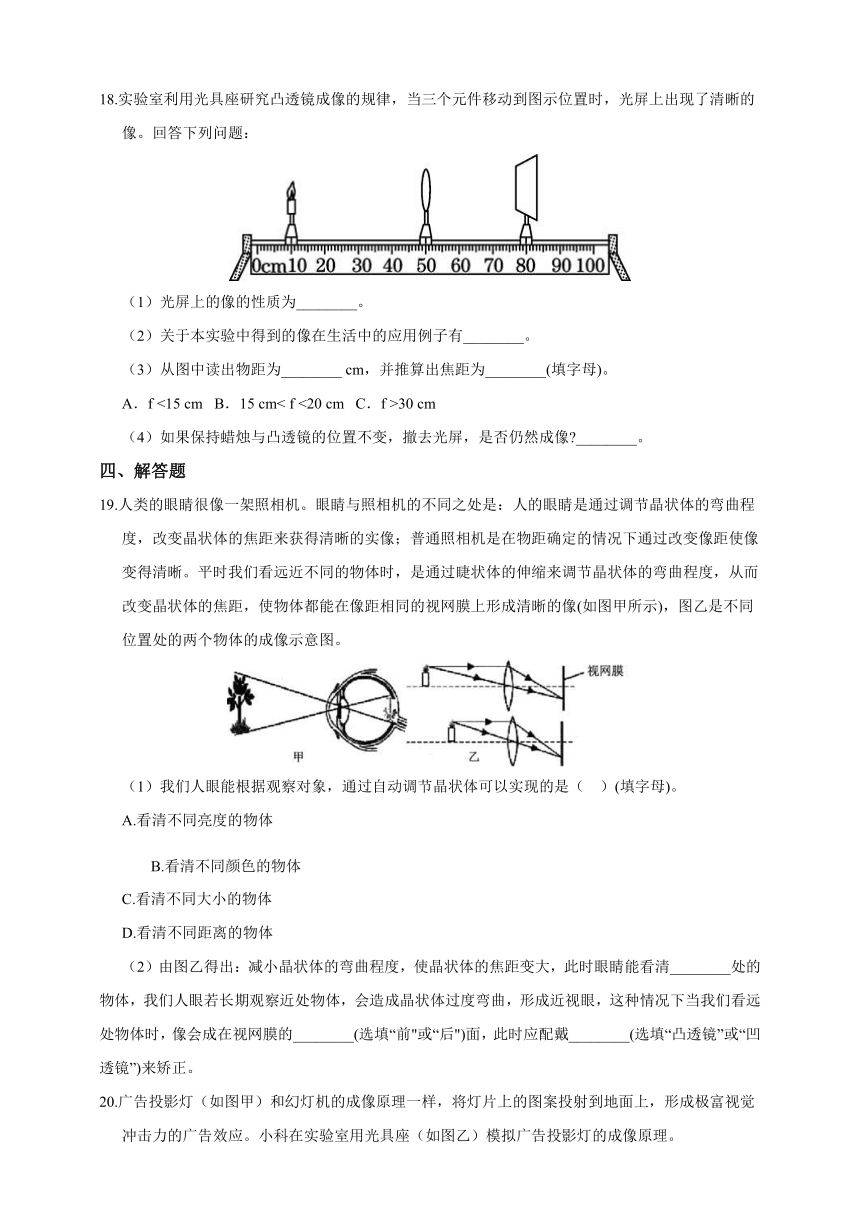

18.实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图示位置时，光屏上出现了清晰的像。回答下列问题：
（1）光屏上的像的性质为________。
（2）关于本实验中得到的像在生活中的应用例子有________。
（3）从图中读出物距为________ cm，并推算出焦距为________(填字母)。
A．f <15 cm? B．15 cm< f <20 cm? C．f >30 cm
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像?________。
四、解答题
19.人类的眼睛很像一架照相机。眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的实像；普通照相机是在物距确定的情况下通过改变像距使像变得清晰。平时我们看远近不同的物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，从而改变晶状体的焦距，使物体都能在像距相同的视网膜上形成清晰的像(如图甲所示)，图乙是不同位置处的两个物体的成像示意图。
（1）我们人眼能根据观察对象，通过自动调节晶状体可以实现的是（?? ）(填字母)。
A.看清不同亮度的物体
B.看清不同颜色的物体
C.看清不同大小的物体
D.看清不同距离的物体
（2）由图乙得出：减小晶状体的弯曲程度，使晶状体的焦距变大，此时眼睛能看清________处的物体，我们人眼若长期观察近处物体，会造成晶状体过度弯曲，形成近视眼，这种情况下当我们看远处物体时，像会成在视网膜的________(选填“前"或“后")面，此时应配戴________(选填“凸透镜”或“凹透镜”)来矫正。
20.广告投影灯（如图甲）和幻灯机的成像原理一样，将灯片上的图案投射到地面上，形成极富视觉冲击力的广告效应。小科在实验室用光具座（如图乙）模拟广告投影灯的成像原理。
（1）投影灯在地面上所成的像与原图案相比是________（填“放大”或“缩小”）的；
（2）此模拟实验，图乙中的________相当于图甲中的地面；
（3）若图乙中光屏上已形成清晰的像，小科保持凸透镜位置不变，将蜡烛向右移动15厘米，可将光屏向________移动，直到形成清晰的像，就能模拟广告投影灯的成像原理。
答案解析部分
一、单选题
1.答案： C
解答： 、 、 三者的中间都比边缘后，为凸透镜；只有 ，中间比边缘薄，为凹透镜，故C正确，而A、B、D错误。
故选C。
2.答案： C
解答：光从空气进入摄像头，然后在摄像头底部的CCD上成像，肯定发生的是光的折射，而不是光的反射，故A错误；摄像头成倒立、缩小的实像，投影仪成放大、倒立的实像，二者不同，故B、D错误；根据凸透镜成缩小实像的规律可知，“刷脸”时，面部应该位于摄像头的二倍焦距以外，故C正确。
故选C。
3.答案： B
解答：近视眼的晶状体偏厚，对光线的会聚能力强，因此成像在视网膜前，因此①为近视眼；要看清物体，必须使焦点后移到视网膜上，即让光线发散，应该用凹透镜矫正，因此③为近视眼的矫正。故B正确，而A、C、D错误。
故选B。
4.答案： A
解答：A.因为像距大于物距，所以此时光屏上成的是倒立、放大的实像，故A正确；
B.蜡烛越烧越短，相当于火焰向下移动，那么光屏上的像向上移动，故B错误；
C.将蜡烛和光屏的位置互换，光屏上仍成像，只是成的是缩小的实像，故C错误；
D.蜡烛靠近凸透镜，根据“物近像远大”的规律可知，光屏向右移动才能成清晰的像，故D错误。
故选A。
5.答案： D
解答：人的眼睛由外到内依次是：角膜、房水、晶状体、玻璃体、视网膜；故D符合题意；
故答案为：D。
6.答案： A
解答：A.近视眼的晶状体偏厚，对光线的会聚能力强，成像在视网膜前，那么甲为近视眼的成因，故A正确；
B.远视眼成像在视网膜之后，那么乙为远视眼的成因，故B错误；
C.近视眼用凹透镜矫正，故C错误；
D.远视眼用凸透镜矫正，故D错误。
故选A。
7.答案： C
解答：A.无论大的一头，还是小的一头，它们通过照相机成的都是实像，故A错误；
B.无论大的一头，还是小的一头，它们通过照相机成的都是倒立、缩小的像，故B错误；
C.根据“物近像远大，物远像近小”的规律可知，离镜头近的物距小，则像距大像也大；离镜头远的物距大，则像距小像也小，故C正确；
D.如果作业本本身亮度不够，即使将摄像头擦得再干净，拍出来的照片也是暗的，故D错误。
故选C。
8.答案： D
解答：A.睡觉前躺在床上看书，很容易患上近视眼，故A错误；
B.如有异物进入，马上用手擦拭，可能对眼球造成伤害或感染，故B错误；
C.学习需要可以长时间连续使用于机、电脑等，这是导致近视眼的主要原因，故C错误；
D.定期去正规医院接受眼睛检查，针对个人症状进行及时就医，可以保护我们的眼睛，故D正确
故选D。
9.答案： C
解答：A.根据图片可知，物距u=50cm-10cm=40cm，像距v=90cm-50cm=40cm，此时物距等于像距，那么u=2f，因此凸透镜的焦距是20cm，故A正确不合题意；
B.当u=2f时，物体通过凸透镜成倒立等大的实像，故B正确不合题意；
C.如果取走光屏，则凸透镜照样成像，故C错误符合题意；
D.蜡烛燃烧变短，相当于蜡烛向下运动，因为像的运动方向与蜡烛运动方向相反，所以屏上的像会上升，故D正确不合题意。
故选C。
10.答案： C
解答：①小孔成像，是光沿直线传播形成的倒立的实像；
②平面镜成像，是光的反射现象形成的正立、等大的虚像；
③放大镜成像，是光的折射现象形成的正立、放大的虚像；
④电影屏幕上的像，是光的折射现象形成的倒立、放大的实像；
⑤汽车观后镜中的像，是光的反射现象形成的正立、缩小的虚像。
A.属于实像的是①④，故A错误；
B.属于虚像的是②③⑤，故B错误；
C.由于反射而成的像是②⑤，故C正确；
D.由于折射而成的像是③④，故D错误。
故选C。
二、填空题
11.答案： （1）光屏
（2）倒立缩小
（3）F3
解答：（1）该支付装置中的感光器是用来成像的，相当于图乙中的光屏；
（2）人脸在感光器上成一个倒立、缩小的实像；
（3）该装置静止于水平桌面上时，支撑架对屏幕作用力和屏幕的重力相互平衡，即它们的方向相反。因为重力是竖直向下的，所以作用力是竖直向上的，即F3。
12.答案： ①③④；①③④；③；③④
解答：①小孔成像，是光沿直线传播形成的倒立的实像；
②看穿衣镜中自己的像，是光的反射形成的正立、等大的虚像；
③幻灯机屏幕上的像，是光的折射现象形成的倒立、放大的实像；
④照相机拍照成像，是光的折射形成的倒立、缩小的实像。
那么一定成实像的是①③④；
一定成倒立的像的是①③④；
一定成放大像的是③；
四种现象中，成像原理最接近的是③④。?
13.答案： 发散；远离
解答：在光屏上得到清晰的像,拿一个近视眼镜给“眼睛”戴上,烛焰的像变得模糊。近视眼镜对光线有发散作用,将光屏适当远离)凸透镜能使光屏上重新得到清晰像。
故答案为：发散；远离
14.答案： 凹；实
解答：青少年如果不注意保护眼睛容易患上近视眼，矫正近视眼应佩戴凹透镜。视力正常的眼睛，远近景物都能在视网膜上成倒立、缩小的实像。
15.答案： 前；近视眼镜
解答：鱼眼晶状体的形状比人眼更加凸一些，即水平方向上更厚，因此对光线的会聚能力强，鱼这样的眼睛如果到陆地上观察物体，像将成在视网膜前面。童话世界中生活在水里的美人鱼，上岸后，它们都是近视眼，因此要看清远处的物体，应该配戴近视眼镜。
故答案为：前；近视眼镜
三、实验探究题
16.答案： （1）高度
（2）右；近视眼镜
解答：（1）做透镜实验时，首先要调节烛焰心、透镜中心、光屏中心在同一高度；
（2）当焦距变大时，成像向后移动，所以光屏也要后移才能继续承载物像，即向右移动；注水时透镜的焦距减小，成像向前移，不移动光屏，则需要将成像后移，放入凹透镜即可（近视眼镜）；
故答案为：（1）高度；（2）右；近视眼镜。
17.答案： （1）下 （2）放大（3）左（4）B
解答：（1）根据图片可知，光屏的中心在蜡烛火焰和凸透镜中心所在直线的上面，因此应将光屏向下调整；
（2）根据图片可知，此时像距大于物距，因此成放大、倒立的实像；
（3）在实验时，若将蜡烛向左移动，那么像距增大，根据“物远像近小”的规律可知，为了得到清晰的像，必须减小像距，即需将光屏向左移动适当距离；
（4）当烛焰离凸透镜的距离小于焦距时，成放大、正立的虚像，且像距大于物距，故选B。
18.答案： （1）倒立缩小的实像（2）照相机（3）40；B（4）仍然成像
解答：（1）从图中可以看出，u=40cm，v=30cm，则光屏上成倒立缩小的实像；
（2）该性质的应用是照相机；
（3）从图中可以看出，物距是40cm，u>2f，f<20cm，像距是30cm，2f>v>f，则f>15cm，故选B；
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，仍然成像；
故答案为：（1）倒立缩小的实像；（2）照相机；（3）40；B；（4）仍然成像。
四、解答题
19.答案： （1）D
（2）远；前；凹
解答：（1）根据题目描述可知，我们通过睫状肌的伸缩来调节晶状体的弯曲程度，从而改变了晶状体的焦距，使我们能够看清远近不同的物体，故选D.
（2）根据乙图可知，上面的晶状体弯曲程度更小，而蜡烛离眼睛更远，所以减小晶状体的弯曲程度，使晶状体的焦距变大，此时眼睛能看清远处的物体。我们人眼若长期观察近处物体，会造成晶状体过度弯曲，形成近视眼，这种情况下当我们看远处物体时，像会成在视网膜的前面，此时应配戴凹透镜来矫正。
20.答案： （1）放大（2）光屏（3）右
解答：（1）根据甲图可知，投影灯在地面上所成的像与原图案相比是放大的；
（2）图甲中的地面是用来承接投影灯成的实像的，作用与图乙中的光屏相同；
（3）小科保持凸透镜位置不变，将蜡烛向右移动15厘米，那么物距减小，根据“物近像远大”的规律可知，像距会增大，即可将光屏向右移动，直到形成清晰的像。
