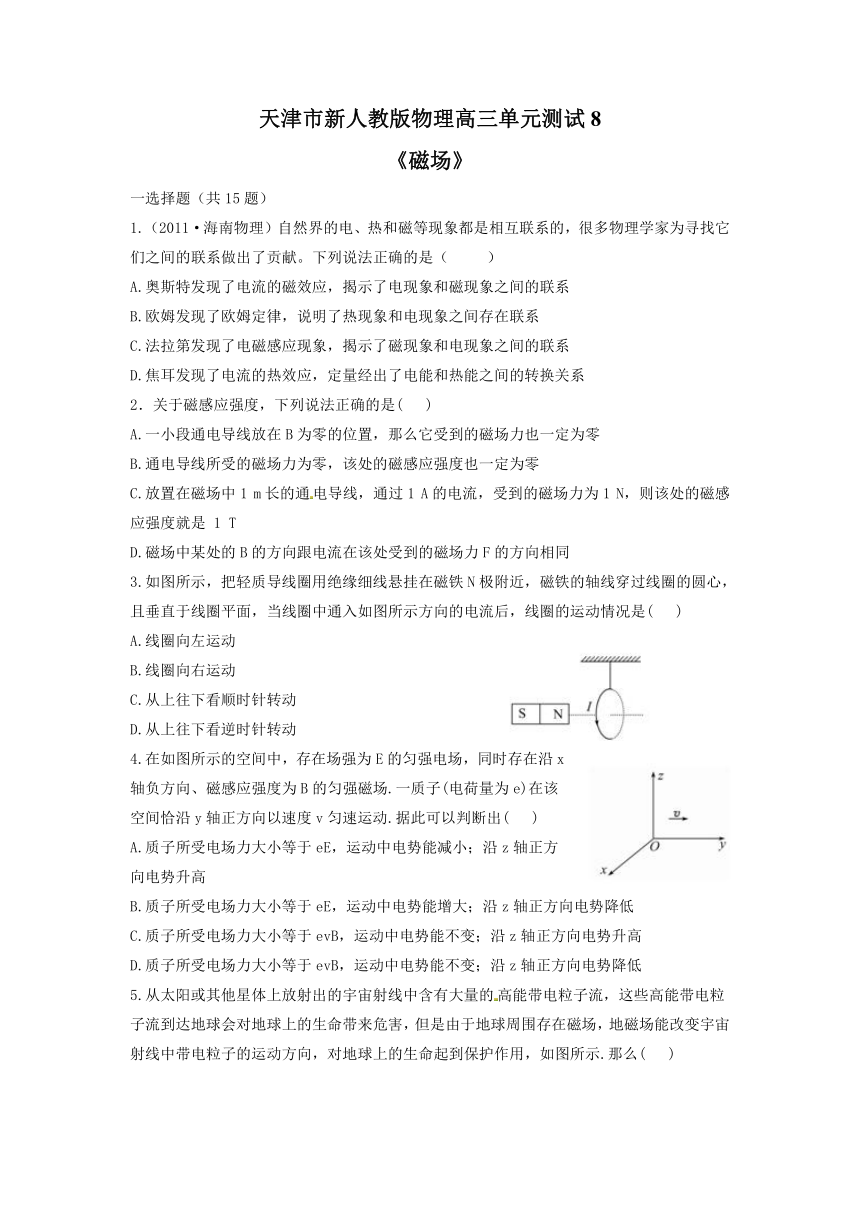

天津市新人教版物理2012届高三单元测试：8 磁场

天津市新人教版物理高三单元测试8
《磁场》
一选择题（共15题）
1.（2011·海南物理）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。下列说法正确的是（ ）
A.奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系
B.欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系
C.法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系
D.焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系
2．关于磁感应强度，下列说法正确的是( )
A.一小段通电导线放在B为零的位置，那么它受到的磁场力也一定为零
B.通电导线所受的磁场力为零，该处的磁感应强度也一定为零
C.放置在磁场中1 m长的通电导线，通过1 A的电流，受到的磁场力为1 N，则该处的磁感应强度就是 1 T
D.磁场中某处的B的方向跟电流在该处受到的磁场力F的方向相同
3.如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图所示方向的电流后，线圈的运动情况是( )
A.线圈向左运动
B.线圈向右运动
C.从上往下看顺时针转动
D.从上往下看逆时针转动
4.在如图所示的空间中，存在场强为E的匀强电场，同时存在沿x轴负方向、磁感应强度为B的匀强磁场.一质子(电荷量为e)在该空间恰沿y轴正方向以速度v匀速运动.据此可以判断出( )
A.质子所受电场力大小等于eE，运动中电势能减小；沿z轴正方向电势升高
B.质子所受电场力大小等于eE，运动中电势能增大；沿z轴正方向电势降低
C.质子所受电场力大小等于evB，运动中电势能不变；沿z轴正方向电势升高
D.质子所受电场力大小等于evB，运动中电势能不变；沿z轴正方向电势降低
5.从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子流，这些高能带电粒子流到达地球会对地球上的生命带来危害，但是由于地球周围存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，如图所示.那么( )

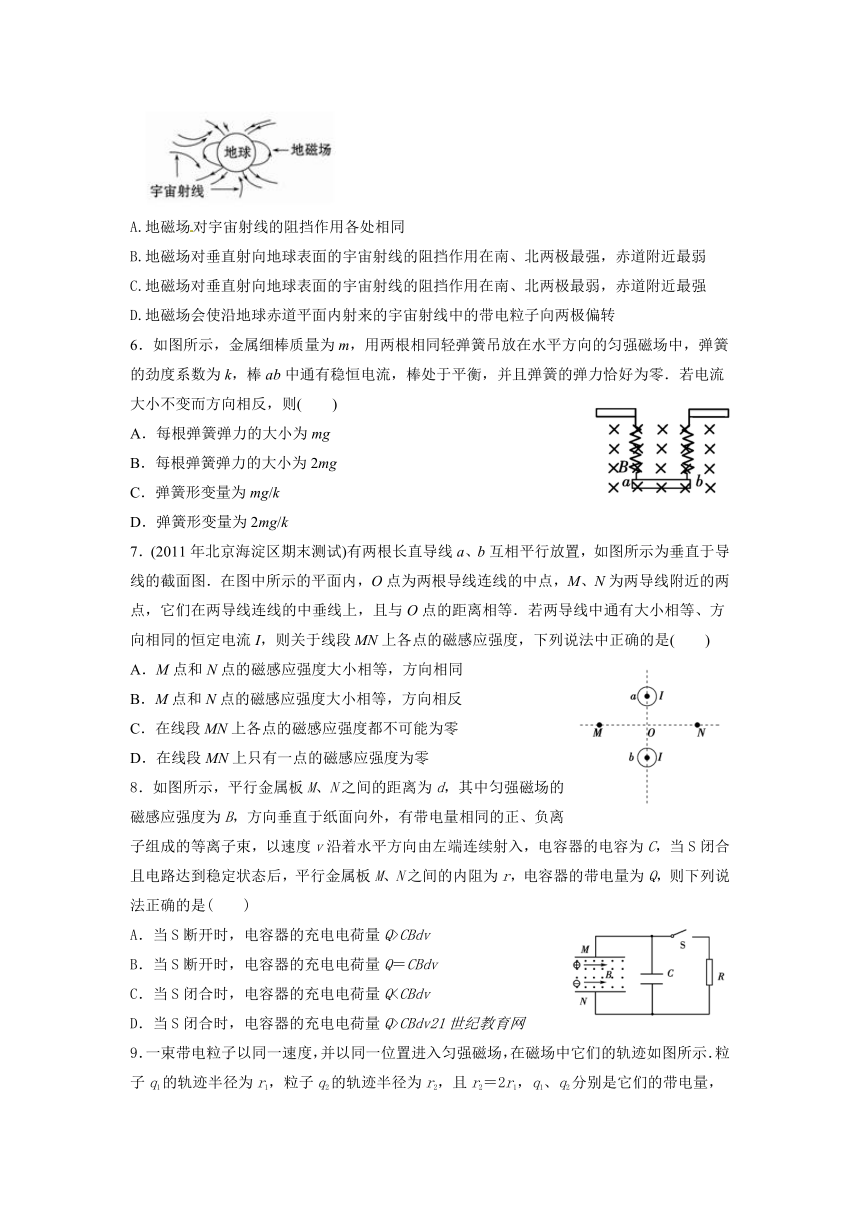

A.地磁场对宇宙射线的阻挡作用各处相同
B.地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强，赤道附近最弱
C.地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱，赤道附近最强
D.地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转
6．如图所示，金属细棒质量为m，用两根相同轻弹簧吊放在水平方向的匀强磁场中，弹簧的劲度系数为k，棒ab中通有稳恒电流，棒处于平衡，并且弹簧的弹力恰好为零．若电流大小不变而方向相反，则(　　)
A．每根弹簧弹力的大小为mg
B．每根弹簧弹力的大小为2mg
C．弹簧形变量为mg/k
D．弹簧形变量为2mg/k
7．(2011年北京海淀区期末测试)有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度，下列说法中正确的是(　　)
A．M点和N点的磁感应强度大小相等，方向相同
B．M点和N点的磁感应强度大小相等，方向相反
C．在线段MN上各点的磁感应强度都不可能为零
D．在线段MN上只有一点的磁感应强度为零
8．如图所示，平行金属板M、N之间的距离为d，其中匀强磁场的磁感应强度为B，方向垂直于纸面向外，有带电量相同的正、负离子组成的等离子束，以速度v沿着水平方向由左端连续射入，电容器的电容为C，当S闭合且电路达到稳定状态后，平行金属板M、N之间的内阻为r，电容器的带电量为Q，则下列说法正确的是(　　)
A．当S断开时，电容器的充电电荷量Q>CBdv
B．当S断开时，电容器的充电电荷量Q＝CBdv
C．当S闭合时，电容器的充电电荷量QD．当S闭合时，电容器的充电电荷量Q>CBdv21世纪教育网

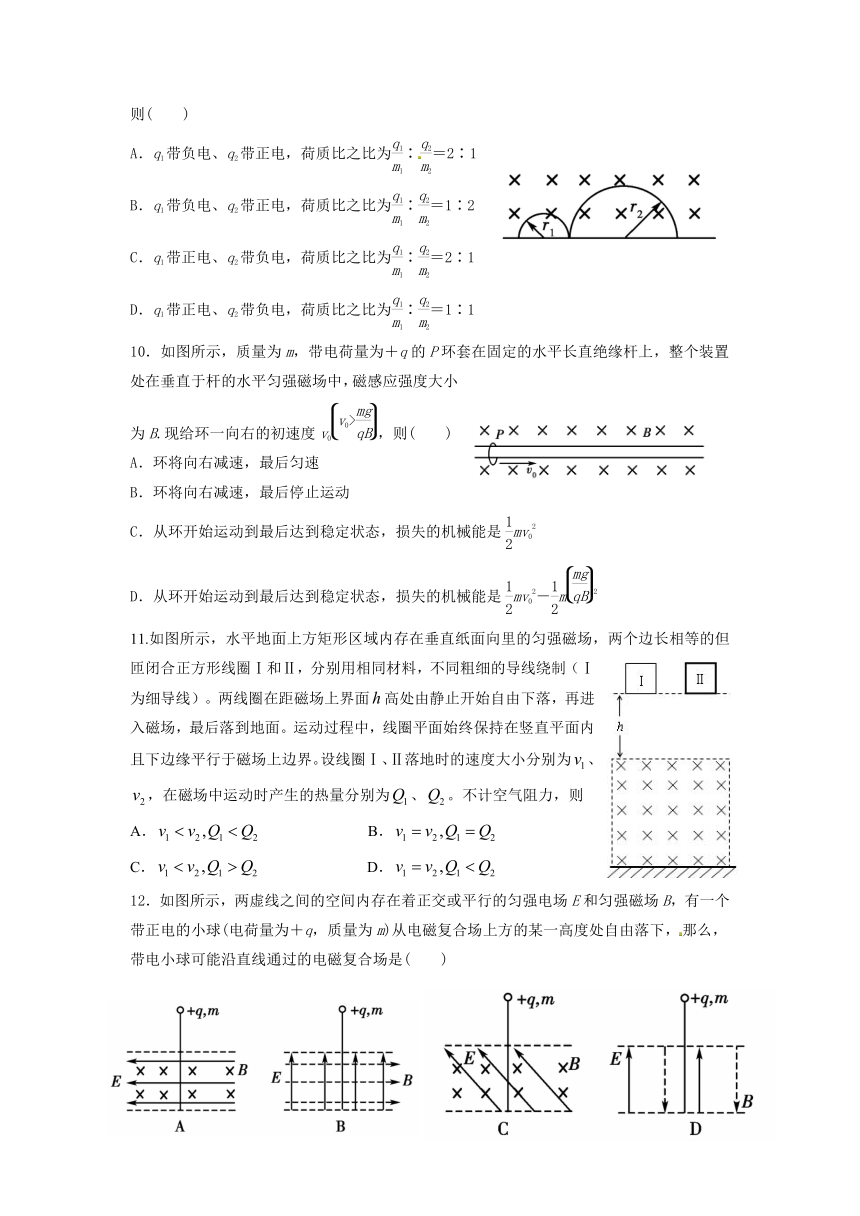

9．一束带电粒子以同一速度，并以同一位置进入匀强磁场，在磁场中它们的轨迹如图所示．粒子q1的轨迹半径为r1，粒子q2的轨迹半径为r2，且r2＝2r1，q1、q2分别是它们的带电量，则(　　)
A．q1带负电、q2带正电，荷质比之比为∶＝2∶1
B．q1带负电、q2带正电，荷质比之比为∶＝1∶2
C．q1带正电、q2带负电，荷质比之比为∶＝2∶1
D．q1带正电、q2带负电，荷质比之比为∶＝1∶1
10．如图所示，质量为m，带电荷量为＋q的P环套在固定的水平长直绝缘杆上，整个装置处在垂直于杆的水平匀强磁场中，磁感应强度大小为B.现给环一向右的初速度v0，则(　　)
A．环将向右减速，最后匀速
B．环将向右减速，最后停止运动
C．从环开始运动到最后达到稳定状态，损失的机械能是mv02
D．从环开始运动到最后达到稳定状态，损失的机械能是mv02－m2
11.如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则
A． B．
C． D．
12．如图所示，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电的小球(电荷量为＋q，质量为m)从电磁复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过的电磁复合场是(　　)

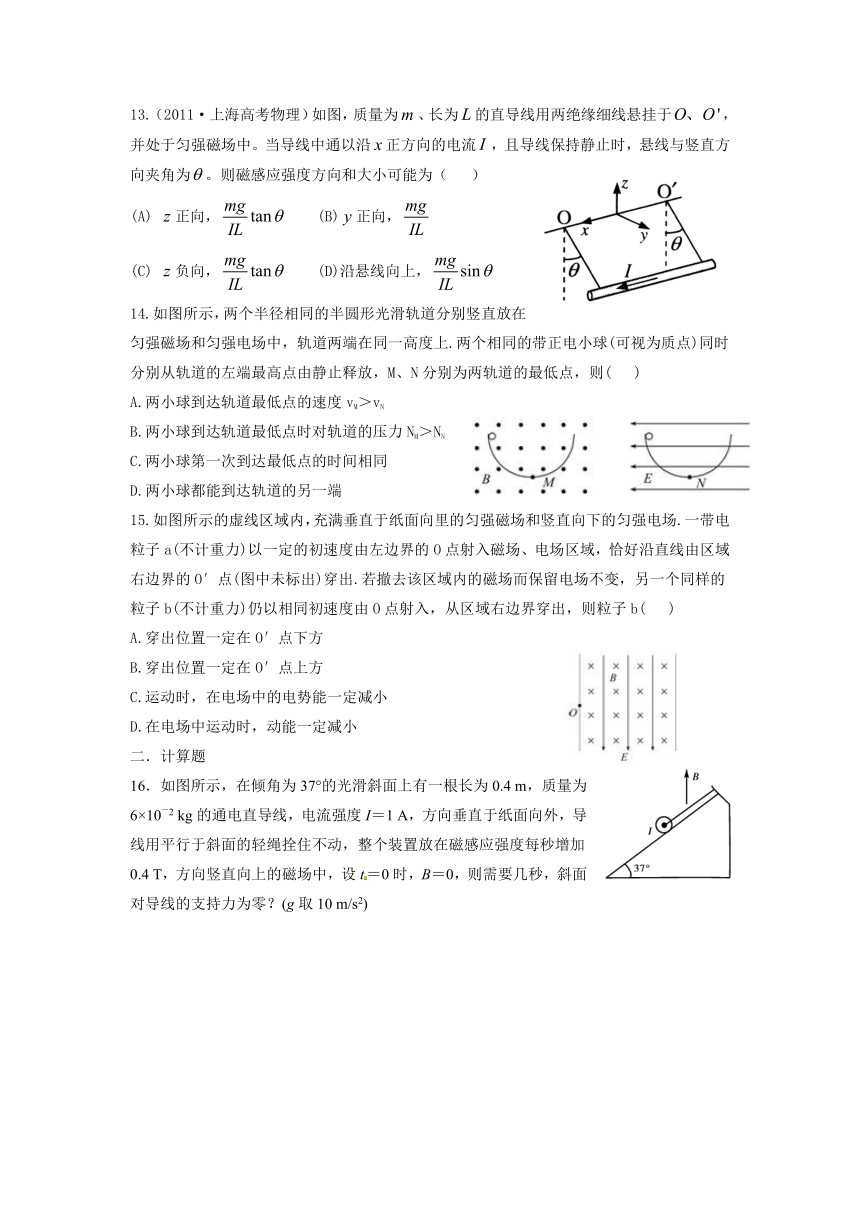

13.（2011·上海高考物理）如图，质量为、长为的直导线用两绝缘细线悬挂于，并处于匀强磁场中。当导线中通以沿正方向的电流，且导线保持静止时，悬线与竖直方向夹角为。则磁感应强度方向和大小可能为（ ）
(A) 正向， (B)正向，
(C) 负向， (D)沿悬线向上，
14.如图所示，两个半径相同的半圆形光滑轨道分别竖直放在匀强磁场和匀强电场中，轨道两端在同一高度上.两个相同的带正电小球(可视为质点)同时分别从轨道的左端最高点由静止释放，M、N分别为两轨道的最低点，则( )
A.两小球到达轨道最低点的速度vM＞vN
B.两小球到达轨道最低点时对轨道的压力NM＞NN
C.两小球第一次到达最低点的时间相同
D.两小球都能到达轨道的另一端
15.如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场.一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点(图中未标出)穿出.若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力)仍以相同初速度由O点射入，从区域右边界穿出，则粒子b( )
A.穿出位置一定在O′点下方
B.穿出位置一定在O′点上方
C.运动时，在电场中的电势能一定减小
D.在电场中运动时，动能一定减小
二．计算题
16．如图所示，在倾角为37°的光滑斜面上有一根长为0.4 m，质量为6×10－2 kg的通电直导线，电流强度I＝1 A，方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4 T，方向竖直向上的磁场中，设t＝0时，B＝0，则需要几秒，斜面对导线的支持力为零？(g取10 m/s2)
17．水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入电动势为E的电源(不计内阻)．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图所示，问：
(1)当ab棒静止时，受到的支持力和摩擦力各为多少？
(2)若B的大小和方向均能改变，则要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？
18..如右图所示，在某空间实验室中，有两个靠在一起的等大的圆柱形区域，分别存在着等大反向的匀强磁场，磁感应强度B＝0.10 T，磁场区域半径r＝ m，左侧区圆心为O1，磁场向里，右侧区圆心为O2，磁场向外．两区域切点为C.今有质量m＝3.2×10－26 kg.带电荷量q＝1.6×10－19 C的某种离子，从左侧区边缘的A点以速度v＝106 m/s正对O1的方向垂直磁场射入，它将穿越C点后再从右侧区穿出．求：
(1)该离子通过两磁场区域所用的时间．
(2)离子离开右侧区域的出射点偏离最初入射方向的侧移距离为多大？(侧移距离指垂直初速度方向上移动的距离)
19．(2011年江西重点中学协作体联考)如图所示，真空中有以O′为圆心，r为半径的圆柱形匀强磁场区域，圆的最下端与x轴相切于坐标原点O，圆的右端与平行于y轴的虚线MN相切，磁感应强度为B，方向垂直纸面向外，在虚线MN右侧x轴上方足够大的范围内有方向竖直向下、场强大小为E的匀强电场．现从坐标原点O向纸面内不同方向发射速率相同的质子，质子在磁场中做匀速圆周运动的半径也为r，已知质子的电荷量为e，质量为m，不计质子的重力、质子对电磁场的影响及质子间的相互作用力．求：
(1)质子进入磁场时的速度大小；[来源:21世纪教育网]
(2)沿y轴正方向射入磁场的质子到达x轴所需的时间．
[来源:21世纪教育网]
20．如图所示，虚线上方有方向竖直向下的匀强电场，虚线上下有相同的匀强磁场，磁感应强度为B，方向垂直纸面向外，a b是一根长为的绝缘细杆，沿电场线放置在虚线上方的场中，b端恰在虚线上，将一套在杆上的带
正电的电量为q、质量为m的小球(小球重力忽略不计),
从a端由静止释放后，小球先作加速运动，后作匀速
运动到达b端，已知小球与绝缘杆间的动摩擦系数μ＝0.3，
当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半
径是/3，求：
①小球到达b点的速度vb；
②匀强电场的场强E；
③带电小球从a到b运动过程中克服摩擦力所做的功与电场力所做功的比值
21世纪教育网
21．如图所示，在0≤x≤a、o≤y≤范围内有垂直于xy平面向外的匀强磁场，磁感应强度大小为B。坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0～90°范围内.己知粒子在磁场中做圆周运动的半径介于到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一，求最后离开磁场的粒子从粒子源射出时的：21世纪教育网
(1)速度大小；
(2)速度方向与y轴正方向夹角正弦。
22．(2011·厦门模拟)如图所示，质量为m，电荷量为e的电子从坐标原点O处沿xOy平面射入第一象限内，射入时的速度方向不同，但大小均为v0.现在某一区域内加一方向向外且垂直于xOy平面的匀强磁场，磁感应强度大小为B，若这些电子穿过磁场后都能垂直地射到与y轴平行的荧光屏MN上，求：
(1)电子从y轴穿过的范围；
(2)荧光屏上光斑的长度；
(3)所加磁场范围的最小面积.
21世纪教育网
答案：
1．【答案】选ACD。
【详解】奥斯特发现了电流的磁效应，揭示了电现象与磁现象之间的联系，故A正确；欧姆定律是反映了导体中的电流与电压和电阻的关系，B错误；法拉第实现了转磁为电的梦想，揭示了磁现象和电现象的关系，故C正确；焦耳发现了电流的热效应，并且定量给出了电能和热能之间的转换关系，故D正确.
2．【答案】选A.
【详解】根据磁感应强度的定义，A选项对.B选项通电导线(电流I)与磁场方向平行时，磁场力为零，磁感应强度不为零，B选项错. C选项只有通电导线(电流I)与磁场方向垂直时，该处磁感应强度大小才为1 T，C选项错. D选项B与F方向一定垂直，D选项错.
3．【答案】选A.
【详解】将环形电流等效成一条形磁铁，如图所示，据异名磁极相吸引知，线圈将向左运动，选A.也可将左侧条形磁铁等效成一环形电流，根据结论“同向电流相吸引，异向电流相排斥”,也可判断出线圈向左运动，选A.
4．【答案】选C.
【详解】质子在匀强磁场中运动，根据左手定则，质子所受洛伦兹力方向沿z轴正方向，质子在复合场中受力平衡，所以质子所受电场力方向沿z轴负方向，电场力大小为
F电=eE=evB，电场力方向沿z轴负方向，所以沿z轴正方向电势升高，又由于电场力不做功，所以电势能不变，综上所述，只有C选项正确.
5．【答案】选C.
【详解】对垂直射向地球表面的宇宙射线，在两极因其速度方向和地磁场的方向行，所受洛伦兹力较小，因而产生的阻挡作用较小；而在赤道附近，宇宙射线速度方向和地磁场方向接近垂直，所受洛伦兹力较大，能使宇宙射线发生较大偏转，即产生较强的阻挡作用.所以C正确.
6．【答案】AC
【详解】弹簧的弹力恰好为零，说明安培力应向上与重力平衡，即F安＝mg，若电流大小不变而方向相反时，则安培力应向下，但大小不变，弹簧弹力与安培力和重力平衡，即2kx＝F安＋mg＝2mg，所以每根弹簧弹力的大小为mg，弹簧形变量为mg/k，选项A、C正确．
7．【答案】选BD.
【详解】根据安培定则和磁场的叠加原理，M点和N点的磁感应强度大小相等，方向相反，选项A错B对；在线段MN上只有在O点处，a、b两电流形成的磁场的磁感应强度等大反向，即只有O点处的磁感应强度为零，选项C错D正确．
8．【答案】BC
【详解】平行金属板相当于等流体发电机即电源，断开开关，和电容器构成回路；闭合开关，则和电阻构成回路，此时电路电阻变小，外电压变小，电容器上电压和电荷量都要变小．
9．【答案】C
【详解】由左手定则可以判断，q1带正电，q2带负电，再由r＝可知，r1∶r2＝∶故∶＝r2∶r1＝2∶1，C正确．
10．【答案】AD
【详解】环在向右运动过程中受重力mg，洛伦兹力F，杆对环的支持力、摩擦力作用，由于v0>，∴ qv0B>mg，在竖直方向有qvB＝mg＋FN，在水平方向存在向左的摩擦力作用，所以环的速度越来越小，当FN＝0时，Ff＝0，环将作速度v1＝的匀速直线运动，A对B错；从环开始运动到最后达到稳定状态，损失的机械能为动能的减少，即mv02－m2，故D对C错；正确答案为AD.
11．答案：D
12．【答案】CD
【详解】在A图中刚进入复合场时，带电小球受到方向向左的电场力、向右的洛伦兹力、竖直向下的重力，在重力的作用下，小球的速度要变大，洛伦兹力也会变大，所以水平方向受力不可能总是平衡，A选项错误；B图中小球要受到向下的重力、向上的电场力、向外的洛伦兹力，小球要向外偏转，不可能沿直线通过复合场，B选项错误；C图中小球受到向下的重力、向右的洛伦兹力、沿电场方向的电场力，若这三个力的合力正好为0，则小球将沿直线通过复合场，C选项正确；D图中小球只受到向下的重力和向上的电场力，都在竖直方向上，小球可能沿直线通过复合场，D选项正确．
13．【答案】选BC.
【详解】对于A选项，安培力水平向内，三力合力不可能为零,A错误；对于B选项，安培力竖直向上，当安培力时，可以平衡，此时，B选项正确；对于C选项，安培力水平向外，三力平衡时安培力，此时，C选项正确；对于D选项，安培力垂直于绳子的方向向内，三力不可能平衡，D错误.
14．【答案】选A、B.
【详解】由于小球受到的洛伦兹力不做功，而电场力对小球做负功，两小球到达轨道最低点的过程中，重力做功相同，根据动能定理可知，两小球到达轨道最低点的速度vM＞vN，并且在磁场中运动的小球能到达轨道的另一端，而在电场中运动的小球不能到达轨道的另一端.在轨道最低点，洛伦兹力方向向下，电场力方向水平向左，根据牛顿第二定律可知，两小球到达轨道最低点时对轨道的压力NM＞NN.在同一高度，在磁场中运动的小球的速度大于在电场中运动的小球的速度，而两球运动的路程相等，所以两小球第一次到达最低点时在磁场中的小球运动的时间短.
15．【答案】选C.
【详解】a粒子要在电场、磁场的复合场区内做直线运动，则该粒子一定做匀速直线运动，故对粒子a有：Bqv=Eq，即只要满足E=Bv，无论粒子带正电还是负电，粒子都可以沿直线穿出复合场区，当撤去磁场只保留电场时，粒子b由于电性不确定，故无法判断从O′点的上方或下方穿出，故A、B错误；粒子b在穿过电场区的过程中必然受到电场力的作用而做类似于平抛的运动，电场力做正功，其电势能减小，动能增大，故C项正确，D项错误.
16．【答案】5 s
【详解】斜面对导线的支持力为零时导线的受力如图所示
由平衡条件FTcos37°＝F
FTsin37°＝mg
由①②解得：F＝
代入数值得：F＝0.8 N
由F＝BIL得B＝＝ T＝2 T
B与t的变化关系为B＝0.4t
解得t＝5 s
17．【答案】(1)mg－　
(2)Bmin＝　水平向右
从b向a看侧视图如图所示21世纪教育网
【详解】(1)水平方向：f＝F安sin θ①
竖直方向：N＋F安cos θ＝mg②
又F安＝BIL＝BL③
联立①②③得：N＝mg－
f＝
(2)使ab棒受支持力为零，且让磁场最小，则受安培力竖直向上．则有F安＝mg，Bmin＝，根据左手定则判定磁场方向水平向右．
18.【答案】(1)4.19×10－6 s　(2)2 m
【详解】　(1)离子在磁场中做匀速圆周运动，在左右两区域的运动轨迹是对称的，如右图，设轨迹半径为R，圆周运动的周期为T.21世纪教育网
由牛顿第二定律qvB＝m①
又：T＝②
联立①②得：R＝③
T＝④
将已知代入③得R＝2 m⑤
由轨迹图知：tan θ＝＝，则θ＝30°
则全段轨迹运动时间：
t＝2××2θ＝⑥
联立④⑥并代入已知得：
t＝ s＝4.19×10－6 s
(2)在图中过O2向AO1作垂线，联立轨迹对称关系侧移总距离d＝2rsin 2θ＝2 m.
19.【详解】(1)由洛伦兹力公式和牛顿第二定律，得：Bev＝解得：v＝.
(2)若质子沿y轴正方向射入磁场，则以N为圆心转过圆弧后从A点垂直电场方向进入电场，质子在磁场中有：21世纪教育网
T＝，得：tB＝T＝
进入电场后质子做类平抛运动，y方向上的位移
y＝r＝at2＝t
解得：tE＝
则：t＝tB＋tE＝＋ .
20．解： ①小球在磁场中作匀速圆周运动时，
又 ∴vb＝Bq/3m
② 小球在沿杆向下运动时，受力情况如图，向左的洛仑兹力F，向右的弹力N，向下的电场力qE，向上的摩擦力f。
F＝Bqvb，N＝F＝Bqvb ∴f＝μN＝μBqvb
当小球作匀速运动时，qE＝f＝μBqvb
E=B2ql/10m
③小球从a运动到b过程中，由动能定理得：
所以
21．解析：
设粒子的发射速度为v，粒子做圆周运动的轨道半径为R，由牛顿第二定律和洛伦磁力公式，得，解得：
当＜R＜a时，在磁场中运动时间最长的粒子，其轨迹是圆心为C的圆弧，圆弧与磁场的边界相切，如图所示，设该粒子在磁场中运动的时间为t，依题意，时，
设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α，由几何关系可得：
再加上，解得：
22．【详解】(1)设粒子在磁场中运动的半径为R，由牛顿第二定律得： (2分)21世纪教育网
电子从y轴穿过的范围 (2分)
(2)如图所示，初速度沿x轴正方向的电子沿弧OA运动到荧光屏MN上的P点， (1分)
初速度沿y轴正方向的电子沿弧OC运动到荧光屏MN上的Q点(1分)
由几何知识可得 (2分)
(3)取与x轴正方向成θ角的方向射入的电子为研究对象，其射出磁场的点为E(x,y)，因其射出后能垂直打到荧光屏MN上，故有：
x=-Rsinθ (2分)
y=R+Rcosθ (2分)
即x2+(y-R)2=R2 (2分)
又因为电子沿x轴正方向射入时，射出的边界点为A点；沿y轴正方向射入时，射出的边界点为C点，故所加最小面积的磁场的边界是以(0，R)为圆心、R为半径的圆的一部分，如图中实线圆弧所围区域，所以磁场范围的最小面积为： (4分)
