第十四章 探究电路
第一节 电阻和变阻器
变阻器

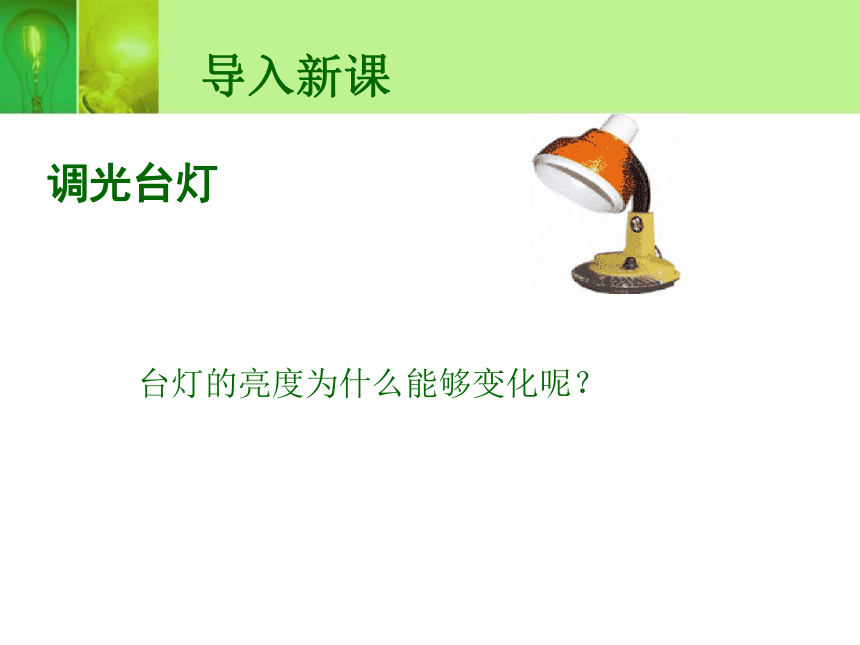

调光台灯
台灯的亮度为什么能够变化呢？
导入新课

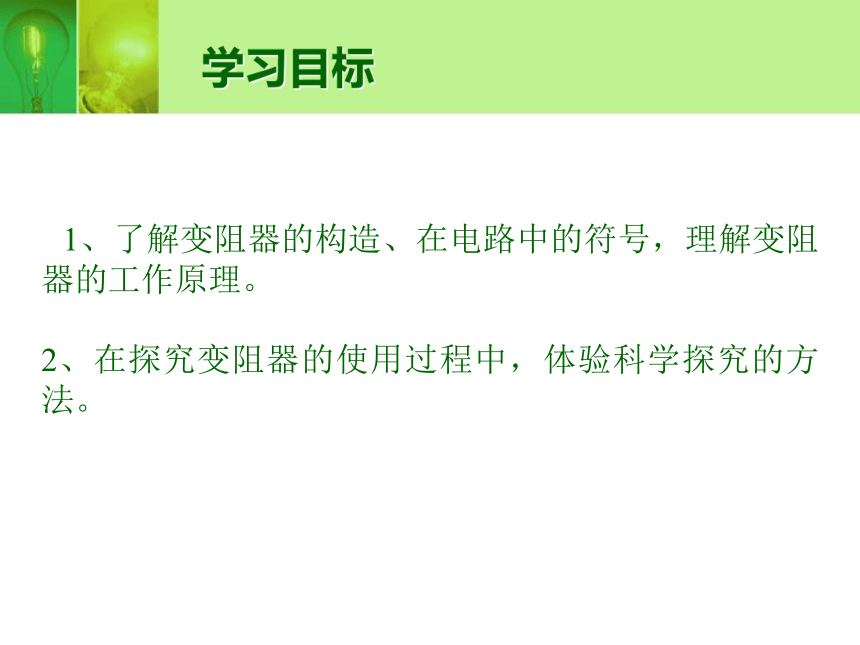

学习目标
1、了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。

2、在探究变阻器的使用过程中，体验科学探究的方法。

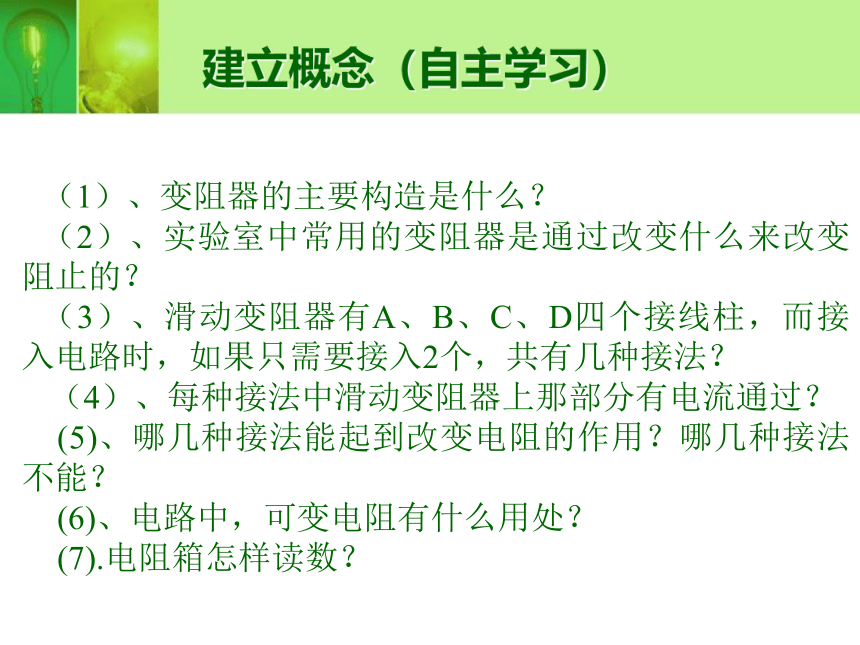

建立概念（自主学习）
（1）、变阻器的主要构造是什么？
（2）、实验室中常用的变阻器是通过改变什么来改变阻止的？
（3）、滑动变阻器有A、B、C、D四个接线柱，而接入电路时，如果只需要接入2个，共有几种接法？
（4）、每种接法中滑动变阻器上那部分有电流通过？
(5)、哪几种接法能起到改变电阻的作用？哪几种接法不能？
(6)、电路中，可变电阻有什么用处？
(7).电阻箱怎样读数？

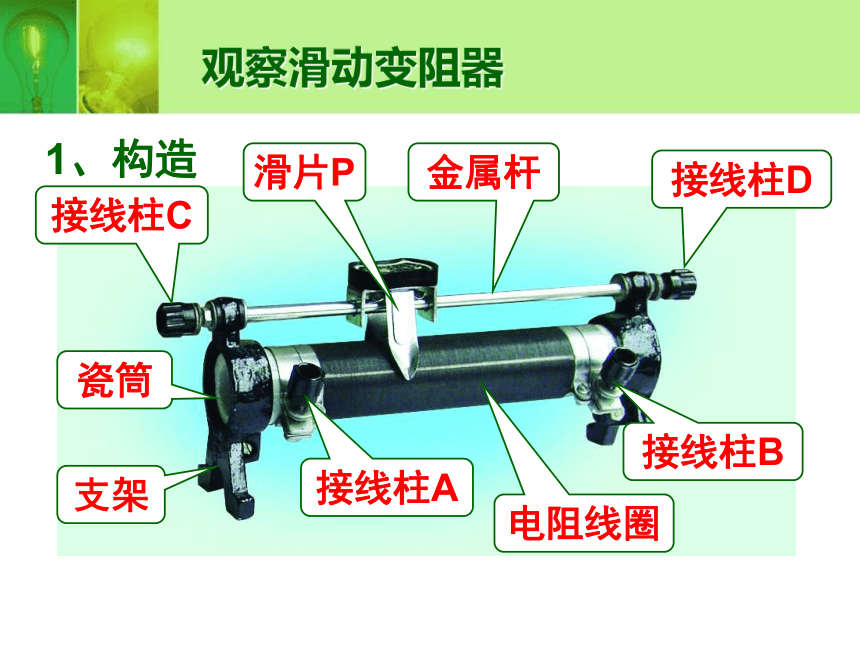

观察滑动变阻器
1、构造
滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈

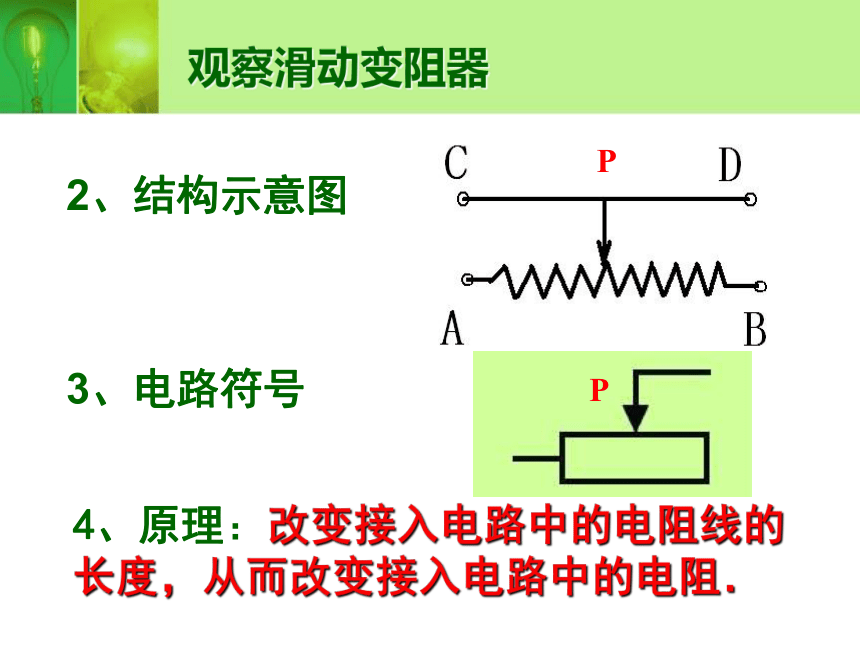

2、结构示意图
3、电路符号
P
观察滑动变阻器
P
4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．

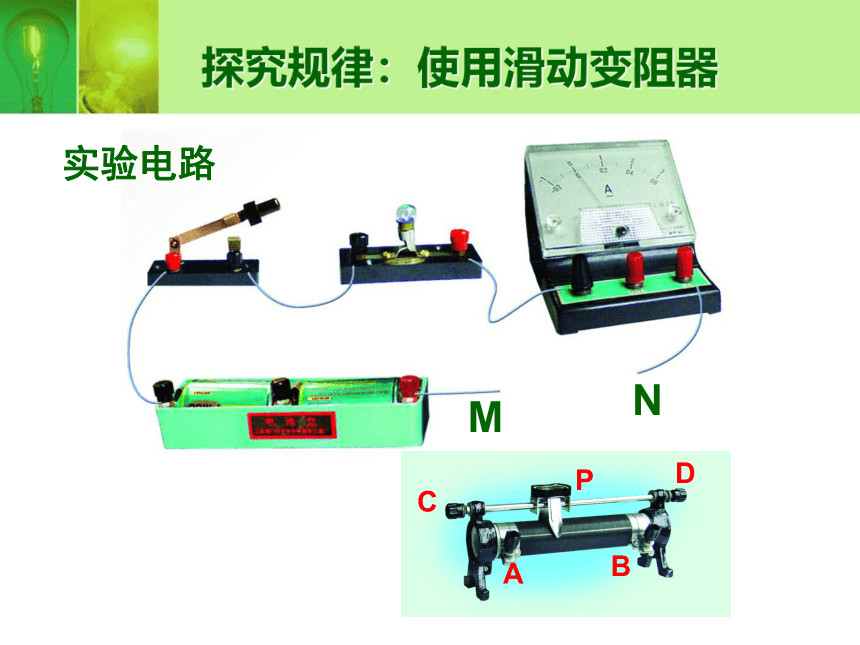

探究规律：使用滑动变阻器
M
N
实验电路
C
A
B
D
P
使用滑动变阻器
实验记录
序号
使用的接线柱
金属滑片的移动方向
电灯亮度的变化
电流表示数的变化
1
A、D
向左
向右
2
A、B
向左
向右
3
A、C
向左
向右
4
B、C
向左
向右
5
B、D
向左
向右
6
C、D
向左
向右
变亮
变大
变暗
变小
不变
不变
不变
不变
变亮
变大
变暗
变小
变亮
变大
变暗
变小
不变
不变
不变
不变
变亮
变大
变暗
变小
滑动变阻器的正确连接方法
2、连接“一上一下”两个接线柱
1、串联接在电路中
使用注意事项：
在闭合开关之前，应将
滑片置于阻值最大端。
规格：
如：“50Ω 1.5A”、 “10Ω 2A”
最大阻值
允许通过的最大电流
规格及使用注意事项
变阻器的应用
调光台灯
调温电熨斗
调速器等
油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。
变小
变大
电阻箱
应用知识
（1）滑动变阻器在电路图中的符号（ ）
（2）滑动变阻器的电阻丝有什么特点？为什么刮去绝缘漆？
（3）原理：常用的滑动变阻器是通过改变接入电路电阻丝的 来改变电阻的。
（4）滑动变阻器共有四个接线柱：上面两个接线C和D柱是为了方便将_______接入电路，下面两个接线柱A和B是为了方便将_______接入电路。（填“电阻丝”或“滑片”）
（5）滑动变阻器上标的“50Ω 1.5A”表示这个变阻器的 是50Ω，
允许通过的通过的电流不能（ ）
（6）滑动变阻器：与需要调节的电路 联；
闭合开关前，滑片要滑到（ ）的地方。
巩固练习
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
甲
乙
丙
丁
P
图2
A
1．下图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，⑴电阻值变大的是　　　　；⑵电阻值变小的是　　　　；⑶电阻值不变的是　　　　；
2．如图2所示，闭合开关，滑片P向右移动时，下列判断错误的是（　　）
A．电流表示数变小　　　　　　　　　B．灯泡变亮
C．灯泡变暗　　　　　　　　　　　　D．电路中的电阻变大
链接中考
图中是物理实验中经常用到的滑动变阻器。如果将该变阻器连入电路，使滑片向右移动时连入电路的电阻值变小，应将__________两个接线柱接入电路中。
?
课堂小结：你学到了什么知识和方法？
一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：在闭合开关之前，应将滑片置于阻值最大端。
二、电阻箱
