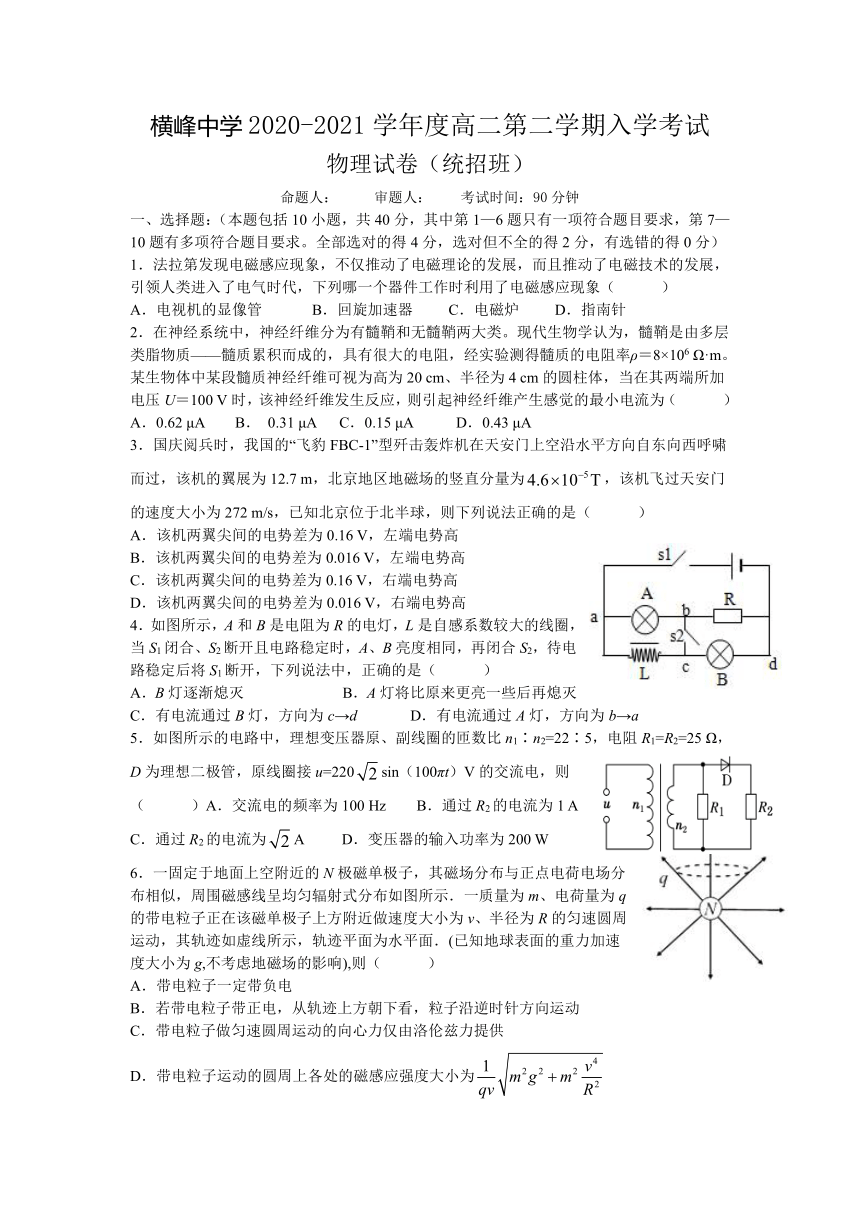

横峰中学2020-2021学年度高二第二学期入学考试
物理试卷（统招班）
命题人： 审题人： 考试时间：90分钟
一、选择题：（本题包括10小题，共40分，其中第1—6题只有一项符合题目要求，第7—10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分）
1．法拉第发现电磁感应现象，不仅推动了电磁理论的发展，而且推动了电磁技术的发展，引领人类进入了电气时代，下列哪一个器件工作时利用了电磁感应现象（ ）
A．电视机的显像管 B．回旋加速器 C．电磁炉 D．指南针
2．在神经系统中，神经纤维分为有髓鞘和无髓鞘两大类。现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106 Ω·m。某生物体中某段髓质神经纤维可视为高为20 cm、半径为4 cm的圆柱体，当在其两端所加电压U＝100 V时，该神经纤维发生反应，则引起神经纤维产生感觉的最小电流为（ ）
A．0.62 μA B． 0.31 μA C．0.15 μA D．0.43 μA
3．国庆阅兵时，我国的“飞豹FBC-1”型歼击轰炸机在天安门上空沿水平方向自东向西呼啸而过，该机的翼展为12.7 m，北京地区地磁场的竖直分量为，该机飞过天安门的速度大小为272 m/s，已知北京位于北半球，则下列说法正确的是（ ）
A．该机两翼尖间的电势差为0.16 V，左端电势高
B．该机两翼尖间的电势差为0.016 V，左端电势高
C．该机两翼尖间的电势差为0.16 V，右端电势高
D．该机两翼尖间的电势差为0.016 V，右端电势高
4．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（ ）
A．B灯逐渐熄灭 B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→d D．有电流通过A灯，方向为b→a
5．如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2=22∶5，电阻R1=R2=25 Ω，D为理想二极管，原线圈接u=220sin（100πt）V的交流电，则（ ）A．交流电的频率为100 Hz B．通过R2的电流为1 A
C．通过R2的电流为A D．变压器的输入功率为200 W
6．一固定于地面上空附近的N极磁单极子，其磁场分布与正点电荷电场分布相似，周围磁感线呈均匀辐射式分布如图所示．一质量为m、电荷量为q的带电粒子正在该磁单极子上方附近做速度大小为v、半径为R的匀速圆周运动，其轨迹如虚线所示，轨迹平面为水平面．(已知地球表面的重力加速度大小为g,不考虑地磁场的影响),则（ ）
A．带电粒子一定带负电
B．若带电粒子带正电，从轨迹上方朝下看，粒子沿逆时针方向运动
C．带电粒子做匀速圆周运动的向心力仅由洛伦兹力提供
D．带电粒子运动的圆周上各处的磁感应强度大小为
7．一电子飞经电场中A、B两点，电子在A点电势能为4.8×10－17 J，动能为3.2×10－17 J，电子经过B点时电势能为3.2×10－17 J，如果电子只受静电力作用，则（ ）
A．电子在B点时动能为1.6×10－17 J B．由A点到B点静电力做功为100 eV
C．电子在B点时动能为4.8×10－17 J D．A、B两点间的电势差为100 V
8．如图所示是一个直流电动机提升重物的装置，重物质量m=50kg，电源电压U=100V，不计各处的摩擦，当电动机以v=0.9m/s的恒定速度将重物向上提升1m时，电路中的电流I=5A，g取10m/s2，由此可知（ ）
A．电动机线圈的电阻r=2Ω B．电动机线圈的电阻r=1Ω
C．此过程中无用功为50J D．该装置的效率为90%
9．如图所示，电源电动势为E，内阻为r，假设灯泡电阻不变，当滑动变阻器的滑片P从左端滑到右端时，理想电压表、示数变化的绝对值分别为和，干路电流为I。下列说法正确的是（ ）
A．与的比值不变 B．<
C．电源的效率变大 D．小灯泡、变暗，变亮
10．“电子能量分析器”主要由处于真空中的电子偏转器和探测板组成．偏转器是由两个相互绝缘、半径分别为RA和RB的同心金属半球面A和B构成，A、B为电势值不等的等势面，电势分别为φA和φB，其过球心的截面如图所示．一束电荷量为e、质量为m的电子以不同的动能从偏转器左端M的正中间小孔垂直入射，进入偏转电场区域，最后到达偏转器右端的探测板N，其中动能为Ek0的电子沿等势面C做匀速圆周运动到达N板的正中间．忽略电场的边缘效应．下列说法中不正确的是（ ）
A．球面电势比B球面电势高
B．电子在AB间偏转电场中做匀变速运动
C．等势面C所在处电势的大小为
D．等势面C所在处电场强度的大小为
二、实验题（本大题有2个小题，共15分。其中第11题5分，第12题10分）
11．某同学要测量一均匀新材料制成的圆柱体的电阻率，步骤如下：
用20分度的游标卡尺测量其长度如图1，由图可知其长度为 mm；
用螺旋测微器测量其直径如图2，由图可知其直径为 mm；
该同学先用欧姆表粗测该圆柱体的阻值，选择欧姆档倍率“”后测得的阻值如图3表盘所示，测得的阻值约为 ，
导线的直径为d，长度为L，电压表示数为U，电流表示数为I，
则电阻率的表达式
12．在利用电流表和电阻箱测定电源电动势和内阻的实验中，电流表的内阻很小，可视为理想电表，电路如图甲所示，连接好电路并进行如下操作：闭合开关S，调节电阻箱的阻值，并记录下每次电阻箱的阻值R及对应的电流表A的示数I．
实验中，若某同学通过测量获得两组数据：当电流表读数为时，电阻箱读数为；当电流表读数为时，电阻箱读数为．利用所测的、、、可求出：
， ．
若另一同学测得10组I、R的数据，并作出了如图乙中a所示的图像．则根据图像可求出：电源电动势______V，内电阻______．
（3）已知某电阻元件的图像如图乙中b所示，若用实验的电源给此元件供电，此元件的热功率为_________W．
三、计算题：（本大题有4个小题，共45分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分；有数值计算的题，答案中必须明确写出数值和单位）
13（9分）如图所示的电路中，电源电动势E＝6V，内阻r＝2Ω，定值电阻R1＝16Ω，R2＝6Ω，
R3＝10Ω，若保持开关S1、S2闭合，电容器所带电荷量为Q＝6×10－5 C ．
求：(1)电容器C的电容；(2)若保持开关S1闭合，将开关S2断开，求断开开关S2后流过电阻R2的电荷量．
14（10分）如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为a=10cm和b=20cm，内阻为r=5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以ω=rad/s的角速度匀速转动，转动开始时线圈平面与磁场方向平行，线圈通过电刷和外部R=20Ω的电阻相接．求电键S合上后，
（1）写出线圈内产生的交变电动势瞬时值的表达式；
（2）电压表和电流表示数；
（3）从计时开始，线圈转过的过程中，通过外电阻R的电量．
15（12分）电子质量为m、电荷量为q,以速度v0与x轴成角射入磁感应强度为B的匀强磁场中,最后落在x轴上的P点,如图所示,求:
（1）电子运动轨道的半径R； （2）OP的长度；
（3）电子从由O点射入到落在P点所需的时间t。
16（14分）如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R＝4Ω的定值电阻，两导轨在同一平面内。质量为m＝0.1kg，长为L＝0.1m的导体棒ab垂直于导轨，使其从靠近电阻处由静止开始下滑，已知导体棒电阻为r＝1Ω，整个装置处于垂直于导轨面的匀强磁场中，导体棒下滑过程中加速度a与速度v的关系如图乙所示，(g＝10m/s2)。求：
导轨平面与水平面间夹角θ；
（2）磁场的磁感应强度B；
（3）若靠近电阻处到底端距离为20m，ab棒在下滑至底端前速度已达10m/s，求ab棒下滑的整个过程中，电阻R上产生的焦耳热。
2020-2021学年度高二年级第二学期入学考试
物理试卷（统招班）参考答案
一、选择题：（本题包括10小题，共40分，其中第1—6题只有一项符合题目要求，第7—10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分）
1 2 3 4 5 6 7 8 9 10
C B A D C D BC AD AC ABC
二、实验题（共15分，其中第11题5分，第（1）（2）（3）小题每空1分，第（4）小题2分；第12题10分，每空2分）
11、【答案】50.15 4.697(±2) 700
游标卡尺是20分度的卡尺，其分度值为，则图示读数为：．
螺旋测微器的固定刻度为，可动刻度为，所以最终读数为
表盘的读数为7，所以导电玻璃的电阻约为．
根据电阻定律可得：，圆柱体导体材料的横截面积：，根据欧姆定律可得：，联立可得金属电阻率：
12、【答案】 2.0 2.0 0.375
【详解】（1）[1][2]由闭合电路欧姆定律，得
，．
由以上两式得
，．
（2）[3]由闭合电路欧姆定律，有
则
．
由此可知
而图线斜率
故
[4]纵轴截距
故
．
（3）[5]由图像可知，与该电源连接时．两图线交点处为
，
因此消耗功率
．
三、计算题（共45分，其中第13题9分，14题10分，15题12分，16题14分）
13、（9分）【答案】（1） （2）
持开关S1、S2闭合，电容器两端的电压等于R1两端的电压，根据闭合电路欧姆定律求出R1两端的电压，从而根据Q=CU求出电容器所带的电量；保持开关S1闭合，将开关S2断开，电容器两端的电压等于电源的电动势，根据Q=CE求出电容器所带的电荷量，从而求出流过电阻R2的电荷量．
（1）保持开关S1、S2 闭合时，电路中的电流：
两端的电压：
则电容器的电容：
（2）保持开关闭合，将开关断开电容器的电压等于电源的电动势，所带的电荷量：
断开开关后流过电阻的电荷量：
14、（10分）【答案】（1）e=cost（V）（2）40V，2A（3）0.04C
（1）根据感应电动势最大值Em=nBSω，从垂直于中性面开始计时，则可确定电动势的瞬时表达式；（2）根据交流电的最大值与有效值的关系，结合闭合电路欧姆定律，即可确定电流表与电压表示数；（3）根据电量表达式，与感应电动势结合，得出q=I△t=公式，从而可求得．
【详解】
（1）线圈从平行磁场开始计时，感应电动势最大值：Em=nBSω=V．
故表达式为：e=Emcosωt=cost（V）；
（2）根据正弦式交变电流最大值和有效值的关系可知，有效值：，
代入数据解得E=50V．
电键S合上后，由闭合电路欧姆定律得：，U=IR．
联立解得I=2A，U=40V；
（3）由图示位置转过90°的过程中，通过R上的电量为：q=I△t=，
代入数据解得，q=0.04C．
15、（12分）【答案】（1）；（2）；（3）。
（1）粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，则有：
解得：
（2）过O点和P点作速度方向的垂线，两线交点C即为电子在磁场中做匀速圆周运动的圆心，如图所示
由几何知识得：
（3）由图中可知，由图中可知圆弧对应的圆心角为，粒子做圆周运动的周期：
则粒子的运动时间：
16、（14分）【答案】（1）；（2）；（3）
（1）由、、得安培力
根据牛顿第二定律得
代入得
整理得
由数学知识得知，a-v图象斜率的大小等于
纵截距等于
由图象可知图象的纵截距等于5，即
解得
（2）由图象可知图象斜率的大小等于0.5，则有
代入解得
（3）ab棒下滑到底端的整个过程中，根据能量守恒定律得
得电路中产生的总热量
根据焦耳定律得电阻R上产生的焦耳热为
物理试卷（统招班）
命题人： 审题人： 考试时间：90分钟
一、选择题：（本题包括10小题，共40分，其中第1—6题只有一项符合题目要求，第7—10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分）
1．法拉第发现电磁感应现象，不仅推动了电磁理论的发展，而且推动了电磁技术的发展，引领人类进入了电气时代，下列哪一个器件工作时利用了电磁感应现象（ ）
A．电视机的显像管 B．回旋加速器 C．电磁炉 D．指南针
2．在神经系统中，神经纤维分为有髓鞘和无髓鞘两大类。现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106 Ω·m。某生物体中某段髓质神经纤维可视为高为20 cm、半径为4 cm的圆柱体，当在其两端所加电压U＝100 V时，该神经纤维发生反应，则引起神经纤维产生感觉的最小电流为（ ）
A．0.62 μA B． 0.31 μA C．0.15 μA D．0.43 μA
3．国庆阅兵时，我国的“飞豹FBC-1”型歼击轰炸机在天安门上空沿水平方向自东向西呼啸而过，该机的翼展为12.7 m，北京地区地磁场的竖直分量为，该机飞过天安门的速度大小为272 m/s，已知北京位于北半球，则下列说法正确的是（ ）
A．该机两翼尖间的电势差为0.16 V，左端电势高
B．该机两翼尖间的电势差为0.016 V，左端电势高
C．该机两翼尖间的电势差为0.16 V，右端电势高
D．该机两翼尖间的电势差为0.016 V，右端电势高
4．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（ ）
A．B灯逐渐熄灭 B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→d D．有电流通过A灯，方向为b→a
5．如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2=22∶5，电阻R1=R2=25 Ω，D为理想二极管，原线圈接u=220sin（100πt）V的交流电，则（ ）A．交流电的频率为100 Hz B．通过R2的电流为1 A
C．通过R2的电流为A D．变压器的输入功率为200 W
6．一固定于地面上空附近的N极磁单极子，其磁场分布与正点电荷电场分布相似，周围磁感线呈均匀辐射式分布如图所示．一质量为m、电荷量为q的带电粒子正在该磁单极子上方附近做速度大小为v、半径为R的匀速圆周运动，其轨迹如虚线所示，轨迹平面为水平面．(已知地球表面的重力加速度大小为g,不考虑地磁场的影响),则（ ）
A．带电粒子一定带负电
B．若带电粒子带正电，从轨迹上方朝下看，粒子沿逆时针方向运动
C．带电粒子做匀速圆周运动的向心力仅由洛伦兹力提供
D．带电粒子运动的圆周上各处的磁感应强度大小为

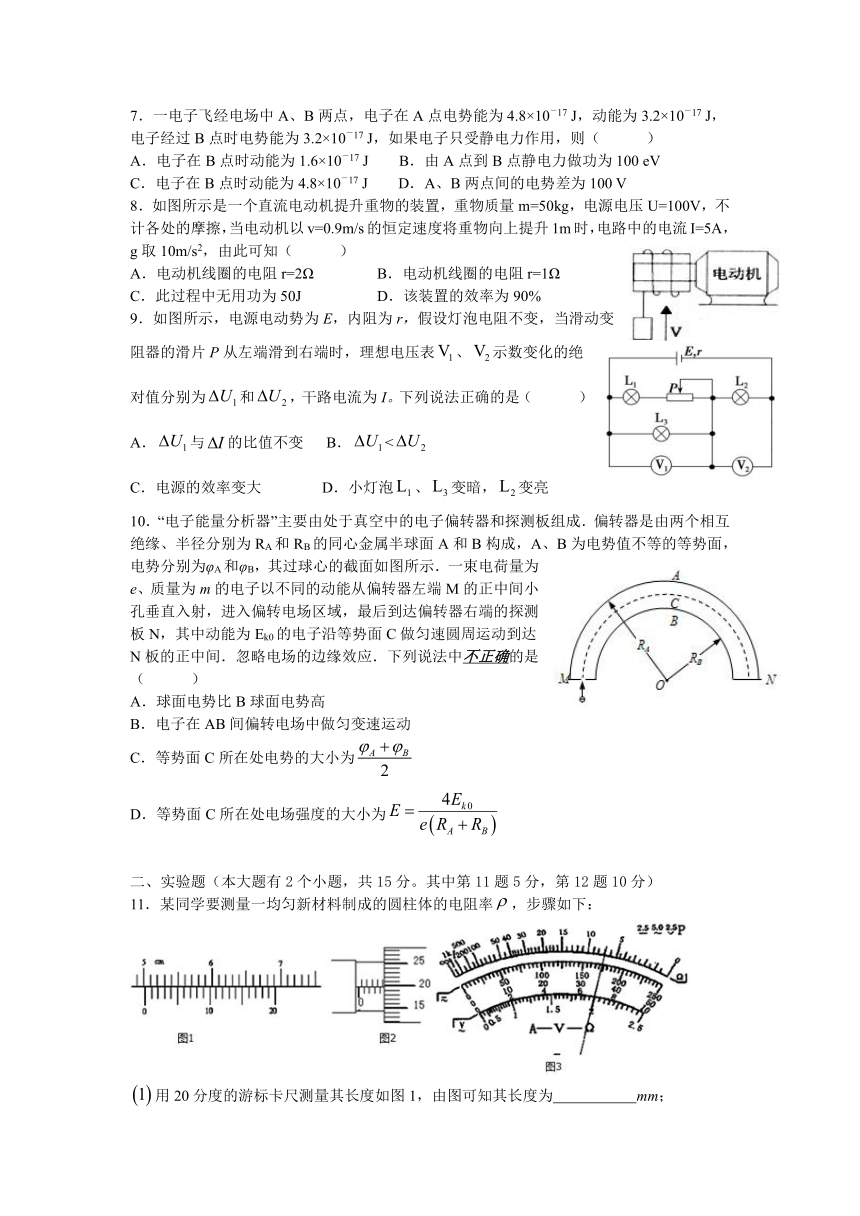

7．一电子飞经电场中A、B两点，电子在A点电势能为4.8×10－17 J，动能为3.2×10－17 J，电子经过B点时电势能为3.2×10－17 J，如果电子只受静电力作用，则（ ）
A．电子在B点时动能为1.6×10－17 J B．由A点到B点静电力做功为100 eV
C．电子在B点时动能为4.8×10－17 J D．A、B两点间的电势差为100 V
8．如图所示是一个直流电动机提升重物的装置，重物质量m=50kg，电源电压U=100V，不计各处的摩擦，当电动机以v=0.9m/s的恒定速度将重物向上提升1m时，电路中的电流I=5A，g取10m/s2，由此可知（ ）
A．电动机线圈的电阻r=2Ω B．电动机线圈的电阻r=1Ω
C．此过程中无用功为50J D．该装置的效率为90%
9．如图所示，电源电动势为E，内阻为r，假设灯泡电阻不变，当滑动变阻器的滑片P从左端滑到右端时，理想电压表、示数变化的绝对值分别为和，干路电流为I。下列说法正确的是（ ）
A．与的比值不变 B．<
C．电源的效率变大 D．小灯泡、变暗，变亮
10．“电子能量分析器”主要由处于真空中的电子偏转器和探测板组成．偏转器是由两个相互绝缘、半径分别为RA和RB的同心金属半球面A和B构成，A、B为电势值不等的等势面，电势分别为φA和φB，其过球心的截面如图所示．一束电荷量为e、质量为m的电子以不同的动能从偏转器左端M的正中间小孔垂直入射，进入偏转电场区域，最后到达偏转器右端的探测板N，其中动能为Ek0的电子沿等势面C做匀速圆周运动到达N板的正中间．忽略电场的边缘效应．下列说法中不正确的是（ ）
A．球面电势比B球面电势高
B．电子在AB间偏转电场中做匀变速运动
C．等势面C所在处电势的大小为
D．等势面C所在处电场强度的大小为
二、实验题（本大题有2个小题，共15分。其中第11题5分，第12题10分）
11．某同学要测量一均匀新材料制成的圆柱体的电阻率，步骤如下：
用20分度的游标卡尺测量其长度如图1，由图可知其长度为 mm；

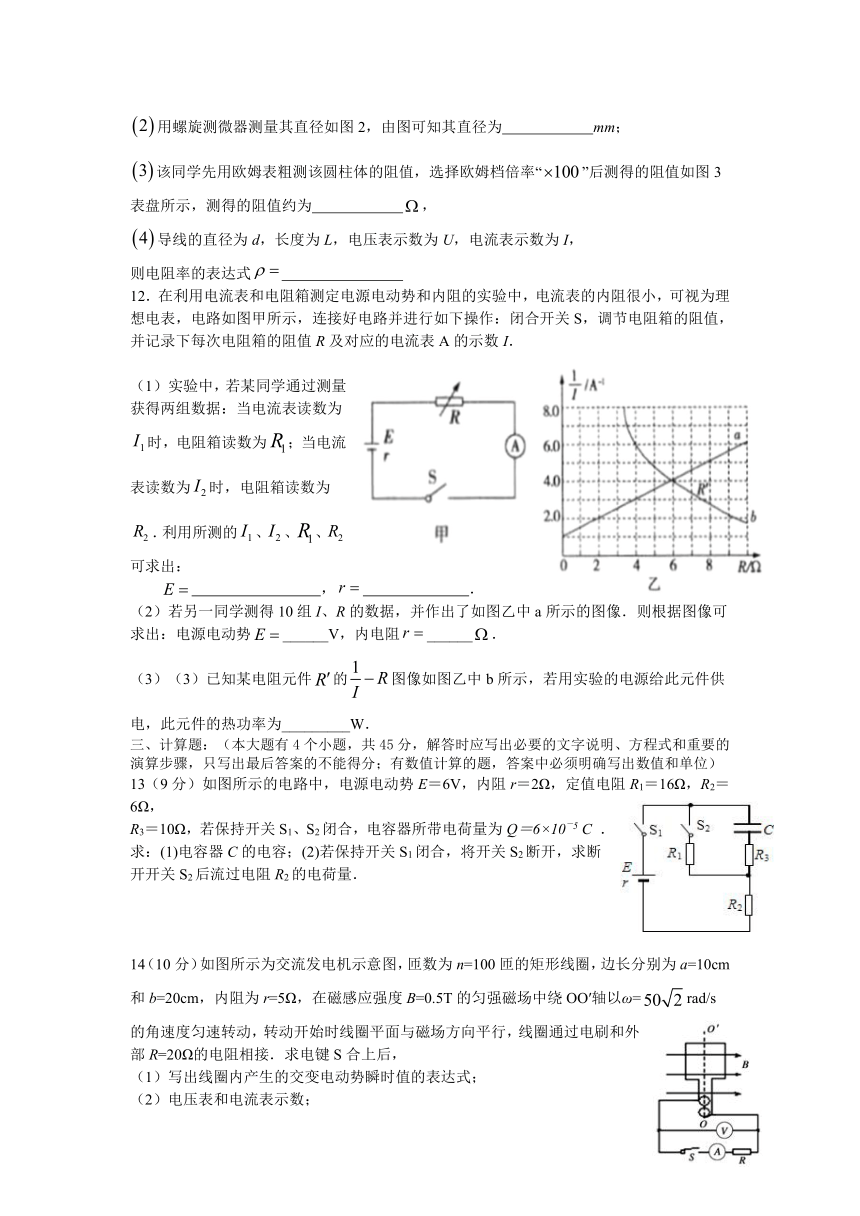

用螺旋测微器测量其直径如图2，由图可知其直径为 mm；
该同学先用欧姆表粗测该圆柱体的阻值，选择欧姆档倍率“”后测得的阻值如图3表盘所示，测得的阻值约为 ，
导线的直径为d，长度为L，电压表示数为U，电流表示数为I，
则电阻率的表达式
12．在利用电流表和电阻箱测定电源电动势和内阻的实验中，电流表的内阻很小，可视为理想电表，电路如图甲所示，连接好电路并进行如下操作：闭合开关S，调节电阻箱的阻值，并记录下每次电阻箱的阻值R及对应的电流表A的示数I．
实验中，若某同学通过测量获得两组数据：当电流表读数为时，电阻箱读数为；当电流表读数为时，电阻箱读数为．利用所测的、、、可求出：
， ．
若另一同学测得10组I、R的数据，并作出了如图乙中a所示的图像．则根据图像可求出：电源电动势______V，内电阻______．
（3）已知某电阻元件的图像如图乙中b所示，若用实验的电源给此元件供电，此元件的热功率为_________W．
三、计算题：（本大题有4个小题，共45分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分；有数值计算的题，答案中必须明确写出数值和单位）
13（9分）如图所示的电路中，电源电动势E＝6V，内阻r＝2Ω，定值电阻R1＝16Ω，R2＝6Ω，
R3＝10Ω，若保持开关S1、S2闭合，电容器所带电荷量为Q＝6×10－5 C ．
求：(1)电容器C的电容；(2)若保持开关S1闭合，将开关S2断开，求断开开关S2后流过电阻R2的电荷量．
14（10分）如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为a=10cm和b=20cm，内阻为r=5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以ω=rad/s的角速度匀速转动，转动开始时线圈平面与磁场方向平行，线圈通过电刷和外部R=20Ω的电阻相接．求电键S合上后，
（1）写出线圈内产生的交变电动势瞬时值的表达式；
（2）电压表和电流表示数；
（3）从计时开始，线圈转过的过程中，通过外电阻R的电量．

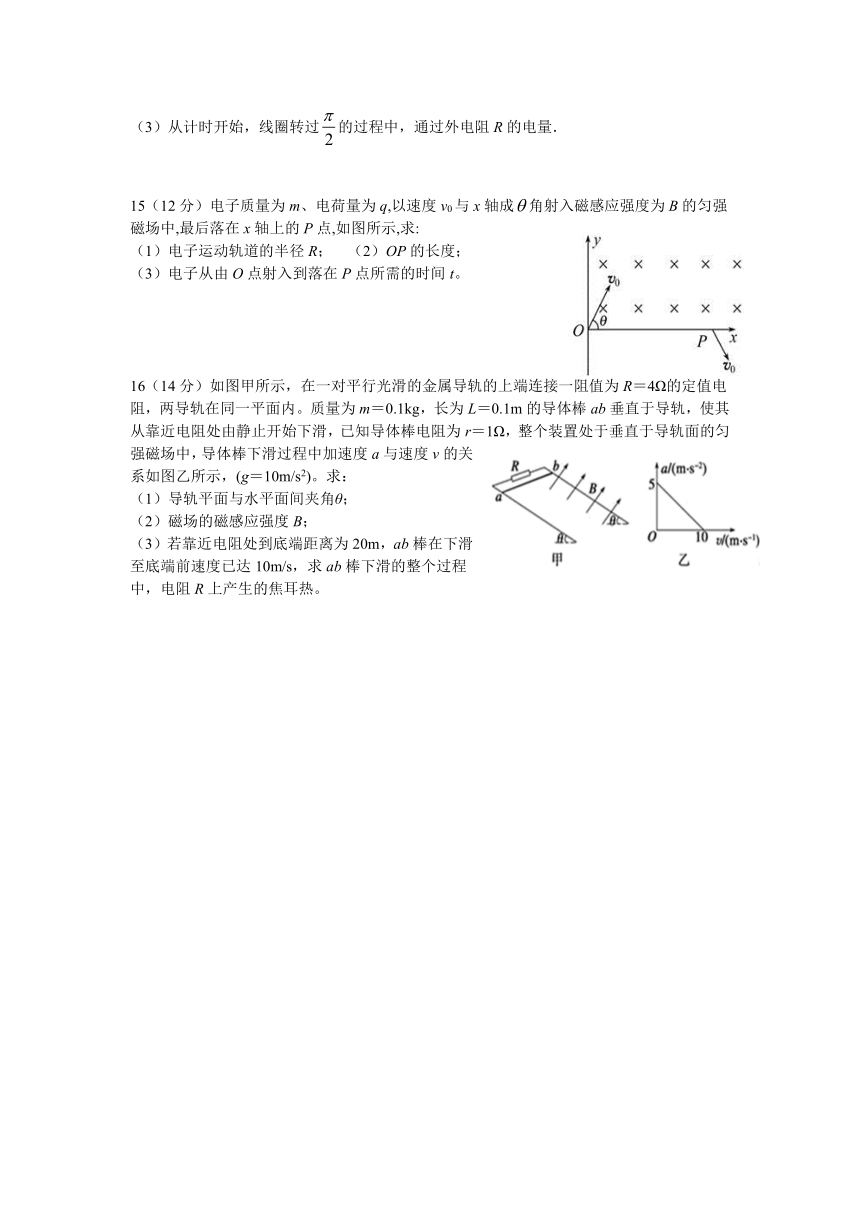

15（12分）电子质量为m、电荷量为q,以速度v0与x轴成角射入磁感应强度为B的匀强磁场中,最后落在x轴上的P点,如图所示,求:
（1）电子运动轨道的半径R； （2）OP的长度；
（3）电子从由O点射入到落在P点所需的时间t。
16（14分）如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R＝4Ω的定值电阻，两导轨在同一平面内。质量为m＝0.1kg，长为L＝0.1m的导体棒ab垂直于导轨，使其从靠近电阻处由静止开始下滑，已知导体棒电阻为r＝1Ω，整个装置处于垂直于导轨面的匀强磁场中，导体棒下滑过程中加速度a与速度v的关系如图乙所示，(g＝10m/s2)。求：
导轨平面与水平面间夹角θ；
（2）磁场的磁感应强度B；
（3）若靠近电阻处到底端距离为20m，ab棒在下滑至底端前速度已达10m/s，求ab棒下滑的整个过程中，电阻R上产生的焦耳热。
2020-2021学年度高二年级第二学期入学考试
物理试卷（统招班）参考答案
一、选择题：（本题包括10小题，共40分，其中第1—6题只有一项符合题目要求，第7—10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分）
1 2 3 4 5 6 7 8 9 10
C B A D C D BC AD AC ABC
二、实验题（共15分，其中第11题5分，第（1）（2）（3）小题每空1分，第（4）小题2分；第12题10分，每空2分）
11、【答案】50.15 4.697(±2) 700
游标卡尺是20分度的卡尺，其分度值为，则图示读数为：．
螺旋测微器的固定刻度为，可动刻度为，所以最终读数为
表盘的读数为7，所以导电玻璃的电阻约为．
根据电阻定律可得：，圆柱体导体材料的横截面积：，根据欧姆定律可得：，联立可得金属电阻率：
12、【答案】 2.0 2.0 0.375
【详解】（1）[1][2]由闭合电路欧姆定律，得
，．
由以上两式得
，．
（2）[3]由闭合电路欧姆定律，有
则
．
由此可知
而图线斜率
故
[4]纵轴截距
故
．
（3）[5]由图像可知，与该电源连接时．两图线交点处为
，
因此消耗功率
．
三、计算题（共45分，其中第13题9分，14题10分，15题12分，16题14分）
13、（9分）【答案】（1） （2）
持开关S1、S2闭合，电容器两端的电压等于R1两端的电压，根据闭合电路欧姆定律求出R1两端的电压，从而根据Q=CU求出电容器所带的电量；保持开关S1闭合，将开关S2断开，电容器两端的电压等于电源的电动势，根据Q=CE求出电容器所带的电荷量，从而求出流过电阻R2的电荷量．
（1）保持开关S1、S2 闭合时，电路中的电流：
两端的电压：
则电容器的电容：
（2）保持开关闭合，将开关断开电容器的电压等于电源的电动势，所带的电荷量：
断开开关后流过电阻的电荷量：
14、（10分）【答案】（1）e=cost（V）（2）40V，2A（3）0.04C
（1）根据感应电动势最大值Em=nBSω，从垂直于中性面开始计时，则可确定电动势的瞬时表达式；（2）根据交流电的最大值与有效值的关系，结合闭合电路欧姆定律，即可确定电流表与电压表示数；（3）根据电量表达式，与感应电动势结合，得出q=I△t=公式，从而可求得．
【详解】
（1）线圈从平行磁场开始计时，感应电动势最大值：Em=nBSω=V．
故表达式为：e=Emcosωt=cost（V）；
（2）根据正弦式交变电流最大值和有效值的关系可知，有效值：，
代入数据解得E=50V．
电键S合上后，由闭合电路欧姆定律得：，U=IR．
联立解得I=2A，U=40V；
（3）由图示位置转过90°的过程中，通过R上的电量为：q=I△t=，
代入数据解得，q=0.04C．
15、（12分）【答案】（1）；（2）；（3）。
（1）粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，则有：
解得：
（2）过O点和P点作速度方向的垂线，两线交点C即为电子在磁场中做匀速圆周运动的圆心，如图所示
由几何知识得：
（3）由图中可知，由图中可知圆弧对应的圆心角为，粒子做圆周运动的周期：
则粒子的运动时间：
16、（14分）【答案】（1）；（2）；（3）
（1）由、、得安培力
根据牛顿第二定律得
代入得
整理得
由数学知识得知，a-v图象斜率的大小等于
纵截距等于
由图象可知图象的纵截距等于5，即
解得
（2）由图象可知图象斜率的大小等于0.5，则有
代入解得
（3）ab棒下滑到底端的整个过程中，根据能量守恒定律得
得电路中产生的总热量
根据焦耳定律得电阻R上产生的焦耳热为
