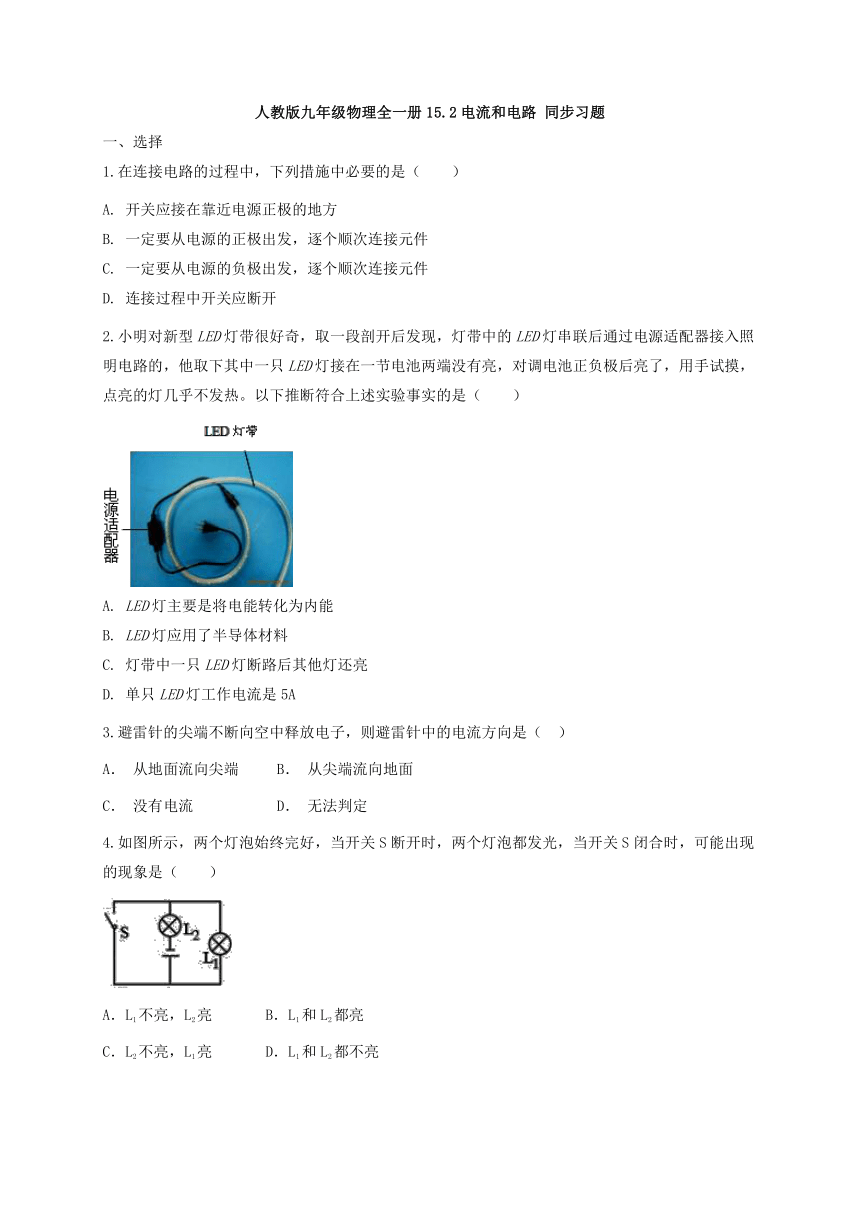

人教版九年级物理全一册15.2电流和电路 同步习题 含答案

人教版九年级物理全一册15.2电流和电路
同步习题
选择
1.在连接电路的过程中，下列措施中必要的是（　　）
A.
开关应接在靠近电源正极的地方
B.
一定要从电源的正极出发，逐个顺次连接元件
C.
一定要从电源的负极出发，逐个顺次连接元件
D.
连接过程中开关应断开
2.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热。以下推断符合上述实验事实的是（　　）
A.
LED灯主要是将电能转化为内能
B.
LED灯应用了半导体材料
C.
灯带中一只LED灯断路后其他灯还亮
D.
单只LED灯工作电流是5A
3.避雷针的尖端不断向空中释放电子，则避雷针中的电流方向是（　）
A．
从地面流向尖端
B．
从尖端流向地面
C．
没有电流
D．
无法判定
4.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
L1不亮，L2亮???
B．L1和L2都亮??
C．L2不亮，L1亮???
D．L1和L2都不亮

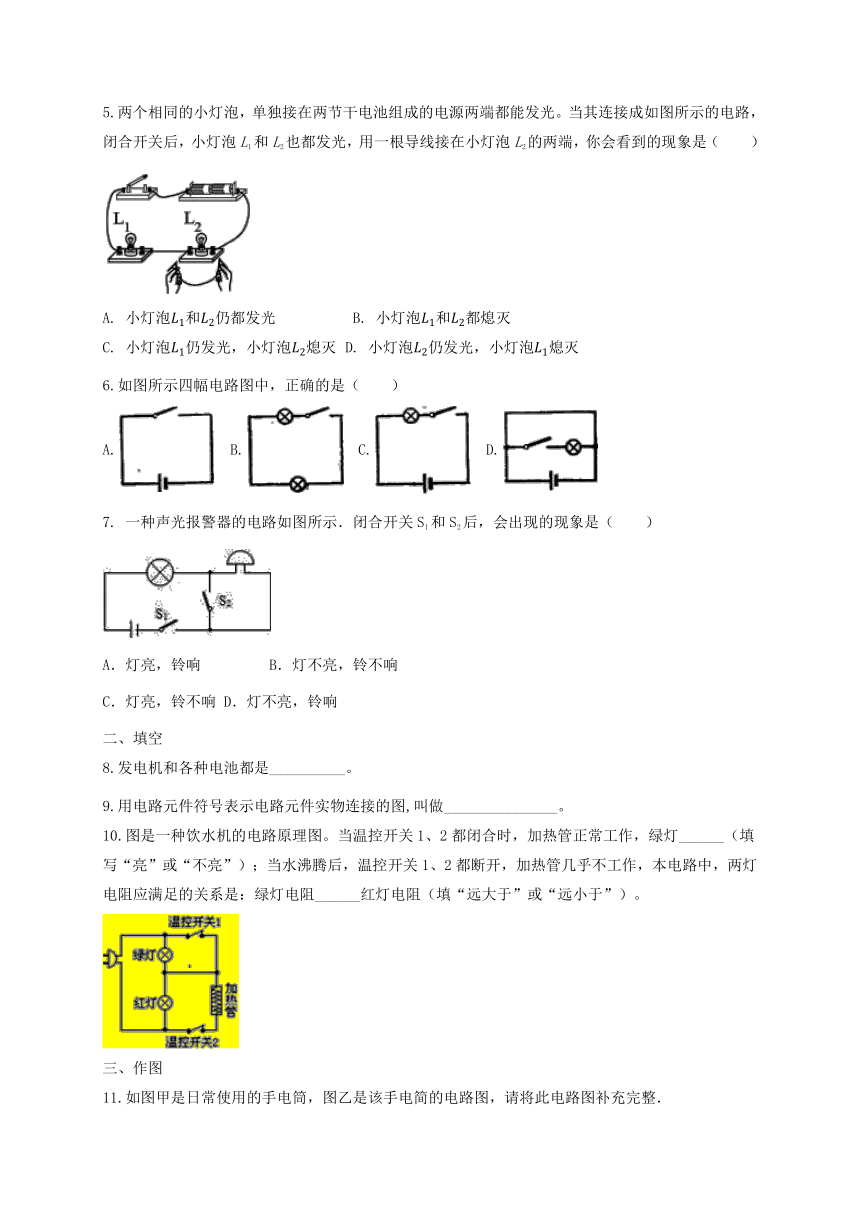

5.两个相同的小灯泡，单独接在两节干电池组成的电源两端都能发光。当其连接成如图所示的电路，闭合开关后，小灯泡L1和L2也都发光，用一根导线接在小灯泡L2的两端，你会看到的现象是（　　）
A.
小灯泡和仍都发光
B.
小灯泡和都熄灭
C.
小灯泡仍发光，小灯泡熄灭
D.
小灯泡仍发光，小灯泡熄灭
6.如图所示四幅电路图中，正确的是（　　）
A.?B.?C.?D.
7.
一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃响????
B．灯不亮，铃不响
C．灯亮，铃不响
D．灯不亮，铃响
填空
8.发电机和各种电池都是__________。
9.用电路元件符号表示电路元件实物连接的图,叫做_______________。
10.图是一种饮水机的电路原理图。当温控开关1、2都闭合时，加热管正常工作，绿灯______（填写“亮”或“不亮”）；当水沸腾后，温控开关1、2都断开，加热管几乎不工作，本电路中，两灯电阻应满足的关系是：绿灯电阻______红灯电阻（填“远大于”或“远小于”）。
作图
11.如图甲是日常使用的手电筒，图乙是该手电简的电路图，请将此电路图补充完整．
12.根据图1所示电路图连接实物图（图2）
答案：
一、1-7：D
B
B
A
C
C
C
二、8.
电源
9.电路图
10.不亮
远大于
三、11.解：
用导线将电源、开关以及灯泡顺次连接起来；如图所示：
12.解：两灯并联，开关在干路上，根据电路图连接实物图：电流从电源正极出发经开关，在灯L1的左接线柱分流，一路经灯L1到L2的左接线柱，另一路经灯L2与上路电流在灯L2的左接线柱汇合回到电源负极，如下图所示：
