安徽合肥市瑶海区育英学校2020-2021学年九年级下学期开学物理试卷 word版含答案

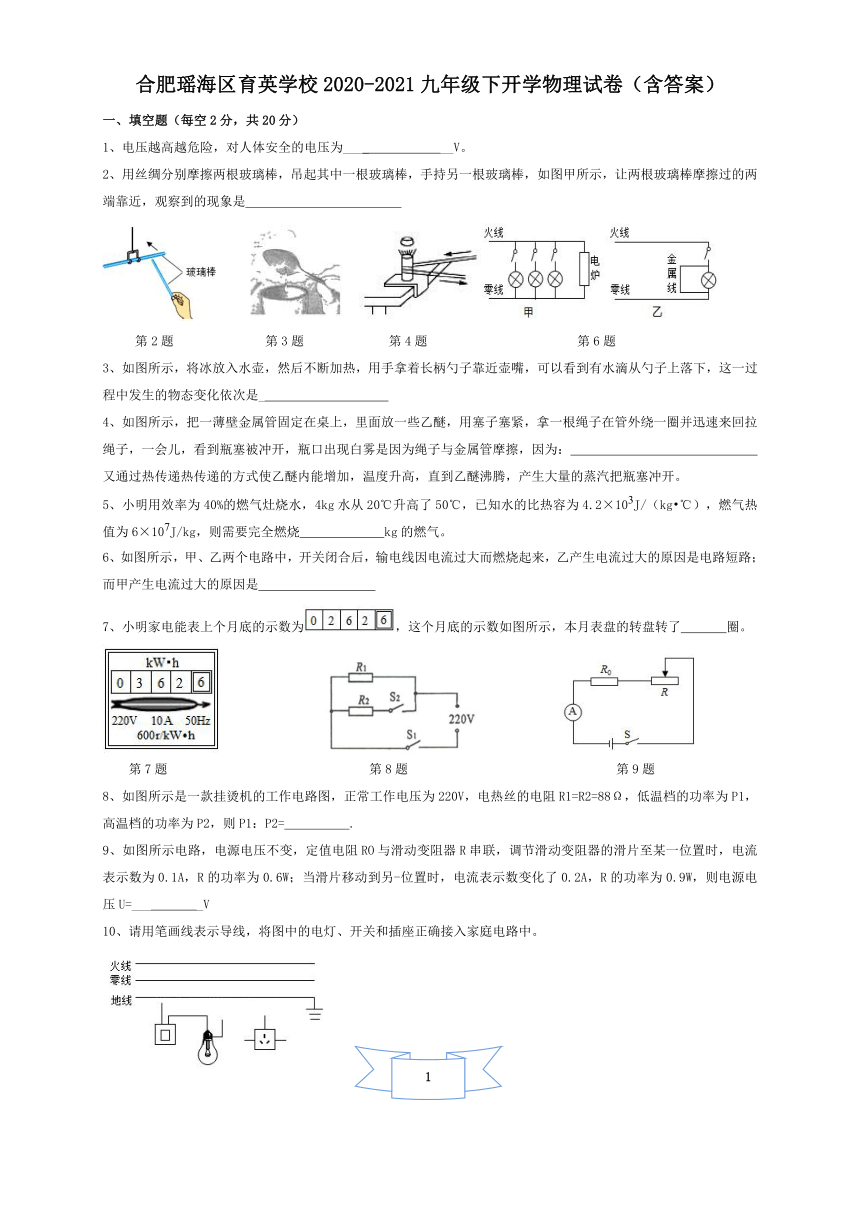

合肥瑶海区育英学校2020-2021九年级下开学物理试卷（含答案）
一、填空题（每空2分，共20分）
1、电压越高越危险，对人体安全的电压为____ __V。
2、用丝绸分别摩擦两根玻璃棒，吊起其中一根玻璃棒，手持另一根玻璃棒，如图甲所示，让两根玻璃棒摩擦过的两端靠近，观察到的现象是

第2题 第3题 第4题 第6题
3、如图所示，将冰放入水壶，然后不断加热，用手拿着长柄勺子靠近壶嘴，可以看到有水滴从勺子上落下，这一过程中发生的物态变化依次是_
4、如图所示，把一薄壁金属管固定在桌上，里面放一些乙醚，用塞子塞紧，拿一根绳子在管外绕一圈并迅速来回拉绳子，一会儿，看到瓶塞被冲开，瓶口出现白雾是因为绳子与金属管摩擦，因为：
又通过热传递热传递的方式使乙醚内能增加，温度升高，直到乙醚沸腾，产生大量的蒸汽把瓶塞冲开。
5、小明用效率为40%的燃气灶烧水，4kg水从20℃升高了50℃，已知水的比热容为4.2×103J/（kg?℃），燃气热值为6×107J/kg，则需要完全燃烧 kg的燃气。
6、如图所示，甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，乙产生电流过大的原因是电路短路；而甲产生电流过大的原因是
7、小明家电能表上个月底的示数为，这个月底的示数如图所示，本月表盘的转盘转了 圈。

第7题 第8题 第9题
8、如图所示是一款挂烫机的工作电路图，正常工作电压为220V，电热丝的电阻R1=R2=88Ω，低温档的功率为P1，高温档的功率为P2，则P1：P2= .
9、如图所示电路，电源电压不变，定值电阻RO与滑动变阻器R串联，调节滑动变阻器的滑片至某一位置时，电流表示数为0.1A，R的功率为0.6W；当滑片移动到另-位置时，电流表示数变化了0.2A，R的功率为0.9W，则电源电压U=___ _V
10、请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

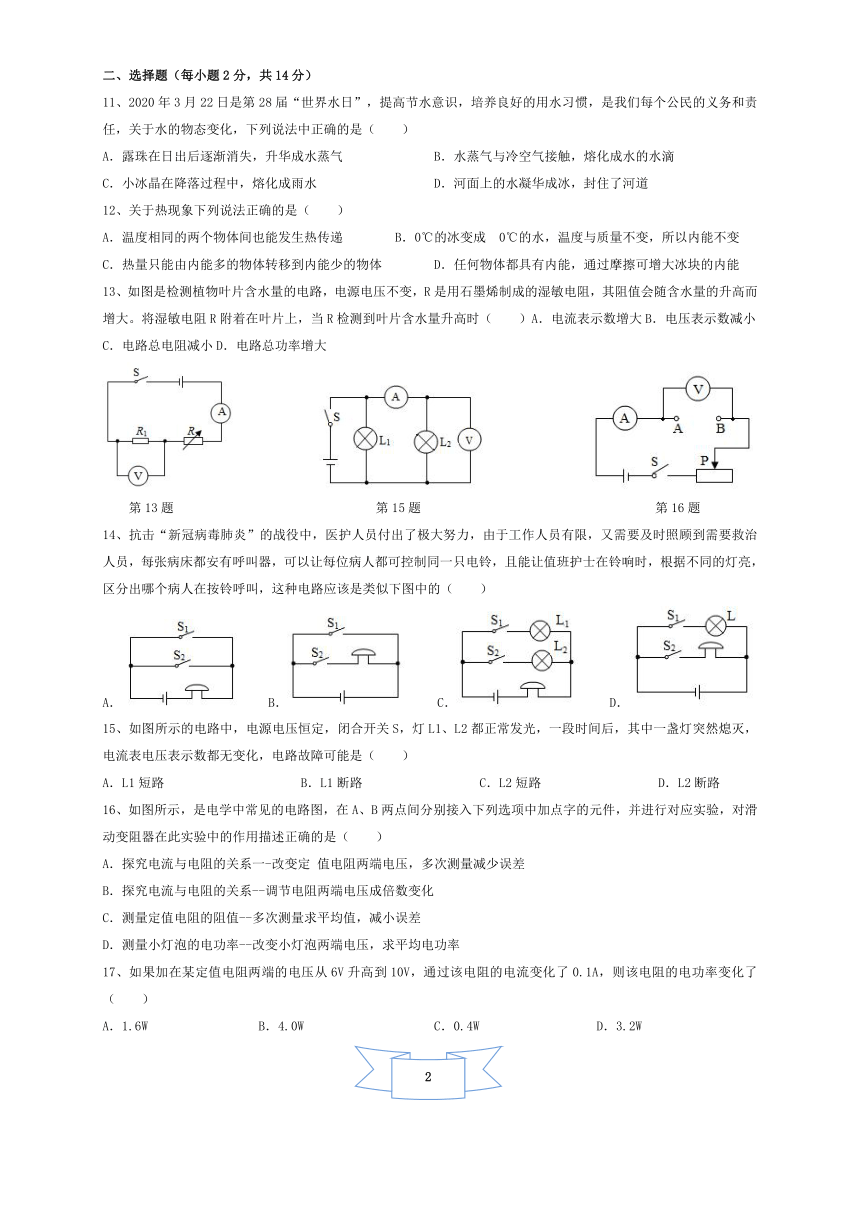

二、选择题（每小题2分，共14分）
11、2020年3月22日是第28届“世界水日”，提高节水意识，培养良好的用水习惯，是我们每个公民的义务和责任，关于水的物态变化，下列说法中正确的是（　　）
A．露珠在日出后逐渐消失，升华成水蒸气 B．水蒸气与冷空气接触，熔化成水的水滴
C．小冰晶在降落过程中，熔化成雨水 D．河面上的水凝华成冰，封住了河道
12、关于热现象下列说法正确的是（　　）
A．温度相同的两个物体间也能发生热传递 B．0℃的冰变成　0℃的水，温度与质量不变，所以内能不变
C．热量只能由内能多的物体转移到内能少的物体 D．任何物体都具有内能，通过摩擦可增大冰块的内能
13、如图是检测植物叶片含水量的电路，电源电压不变，R是用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。将湿敏电阻R附着在叶片上，当R检测到叶片含水量升高时（　　）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大

第13题 第15题 第16题
14、抗击“新冠病毒肺炎”的战役中，医护人员付出了极大努力，由于工作人员有限，又需要及时照顾到需要救治人员，每张病床都安有呼叫器，可以让每位病人都可控制同一只电铃，且能让值班护士在铃响时，根据不同的灯亮，区分出哪个病人在按铃呼叫，这种电路应该是类似下图中的（　　）
A． B． C． D．
15、如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都正常发光，一段时间后，其中一盏灯突然熄灭，电流表电压表示数都无变化，电路故障可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
16、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
A．探究电流与电阻的关系一-改变定 值电阻两端电压，多次测量减少误差
B．探究电流与电阻的关系--调节电阻两端电压成倍数变化
C．测量定值电阻的阻值--多次测量求平均值，减小误差
D．测量小灯泡的电功率--改变小灯泡两端电压，求平均电功率
17、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（　　）
A．1.6W B．4.0W C．0.4W D．3.2W
三、实验探究题（每空2分，共22分）
18、在探究并联电路电流规律的实验中，如图甲是实验的电路图.
（1）小明同学想测量A处的电流在连接电路时，发现电流表的指针偏转如图乙所示，原因是
在排除故障后，电流表的示数如图丙所示，则电流表的示数为0.24A.
（2）如表是小亮同学在实验中用两盏规格相同的灯泡记录的数据，由此得出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，请指出小亮的探究过程的两点不妥之处：
① ； ② ；
A点电流IA B电电流IB C点电流IC
0.18A 0.18A 0.36A
（3）小明用如图丁所示电路“探究串联电路的电压特点”。连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是
19、如图是小明探究“电流通过导体时产生热量与哪些因素有关"的实验装置，两个透明容器中密封着等量的空气。
（1）实验中，通过观察________ ___，可比较电阻丝产生的热量的多少。
（2）乙装置中的电阻R的作用主要是
（3）小明又用另组装置进行实验，如图2所示.在实验中是通过温度计示数变化来比较电阻丝放热多少的；选用煤油做实验，可在较短的时间内达到明显的实验效果。通电段时间后，发现甲瓶中的温度计示数升高得快，由此得出的实验结论是：
图2
20、在测额定电压为3.8V的小灯泡(电阻大约为10Ω)额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V。
（1）请将实物甲电路连接完整(要求：滑动变阻器的滑片向右移动时小灯泡变亮).
（2）若在连接电路时，有A(5Ω 1A)、 B(10Ω 5A)和C(15Ω 0.2A)三个滑动变阻器可供选择，则应该选择变阻
器___ __(选填“A”、“B”或“C”)连入电路，才能保证实验顺利进行。
（3）若没有电流表，小莉想利用一个电压表和一个电阻箱测量小灯泡的额定功率。她选择了满足实验要求的实验器材，并按照如图乙所示的电路图连接好实物。以下是她设计的实验方案，请将它补充完整：
①闭合开关S、S1移动变阻器的滑片P，使电压表示数为3.8V；
②下一步操作是： ，使电压表示数为3.8V时，读出电阻箱连入电路的阻值R0；
③利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式是：P= ；
四、解答题（第21题4分，第22题4分，第23题6分，共14分）
21、随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家，-辆使用汽油为燃料的小汽车，以72km/h的速度在水平路面上匀速行驶时，发动机的实际功率为20kW，若小汽车行驶的距离为100 km,汽油的热值q=4.6×107 J/kg，小汽车发动机的效率为25%，求小汽车在这段路程中：
（1）发动机所做的功； （2）消耗汽油的质量；
22、一般家用电饭锅工作时有两种状态，分别是煮饭过程中的加热状态和米饭煮熟后的保温状态。图示为该种电饭锅的电路原理图，图中R1是一个电阻，R2是加热用的电阻丝，U为电源电压（R1和R2的阻值不随温度变化）。
（1）请分析论证：当开关S闭合时，电饭锅处于加热状态；
（2）要使R2在保温状态时的功率是加热状态时的，求的值。
23、如图所示电路，电源电压U及其内阻r均保持不变，小量程电流表A的内阻RA=10Ω，闭合开关S，调节电阻箱电阻为15Ω时，电流表A的示数为450mA；调节电阻箱阻值为40Ω时， 电流表A的示数为480mA。求：
（1）当电阻箱电阻分别为15Ω和40Ω时，通过电源的电流；
（2）电源电压U和内阻r.
合肥瑶海区育英学校2020-2021九年级下开学物理试卷答案
1、 不高于36V； 2、 两个玻璃棒相互排斥； 3、 熔化→汽化→液化；
4、 绳子对金属管做功，其内能增加，温度升高； 5、 0.035； 6、 0.035
7、 6×104 8、1：2； 9、 7.5 10、如图所示
11 12 13 14 15 16 17
C D B C B C A
18、（1）电流表没有校零；（2）①选用灯泡的规格相同；②实验次数太少； （3）灯L1发生断路；
19、（1）U形管两管液面高度差；（2）使通过R1和R2的电流不相等；
（3）在电流和通电时间相同时，电阻越大，导体产生的热量越多；
20、（1）如图；
（2）B； ②保持滑片不动，断开S1，闭合S2，调节电阻箱； ③
21、（1）发动机所做的功为1×108J；（2）消耗汽油的质量消耗汽油的质量为8.7kg。
22、（1）当开关S断开时为串联电路，此时电路的总电阻为R1+R2；当开关S闭合时，只有R2接入电路中，此时电路的电阻为R2；电源电压不变，根据P=U2R可知，总电阻越小，功率最大，所以，当开关S闭合时电阻最小，功率最大，为加热状态；
（2）2：1；
23、（1）0.75A； 0.12A； （2）6V； 2Ω；
