磁场对电流的作用
一
安培力
1
．定义：_________________
2．安培力方向的判断——_______________；_______________________________________________________________________________________________________________________________________________________________________________
磁场对电流的作用力
左手定则
伸开左手，使大姆指与其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么大姆指所指的方向就是通电导线在磁场中所受安培力方向.

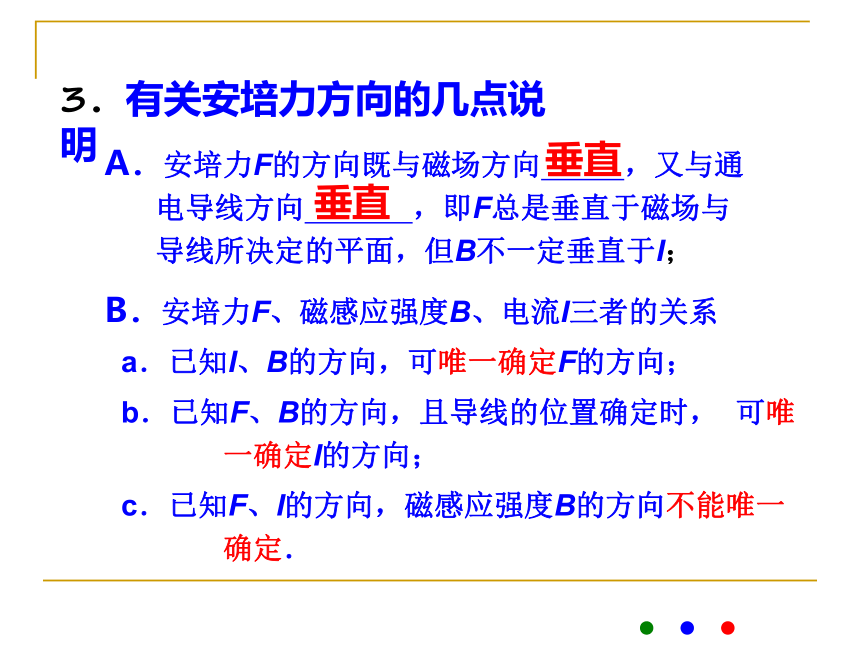

3．有关安培力方向的几点说明
A．安培力F的方向既与磁场方向
，又与通电导线方向
，即F总是垂直于磁场与导线所决定的平面，但B不一定垂直于I；
垂直
垂直
B．安培力F、磁感应强度B、电流I三者的关系
a．已知I、B的方向，可唯一确定F的方向；
b．已知F、B的方向，且导线的位置确定时，
可唯一确定I的方向；
c．已知F、I的方向，磁感应强度B的方向不能唯一确定．
方
法
导
引

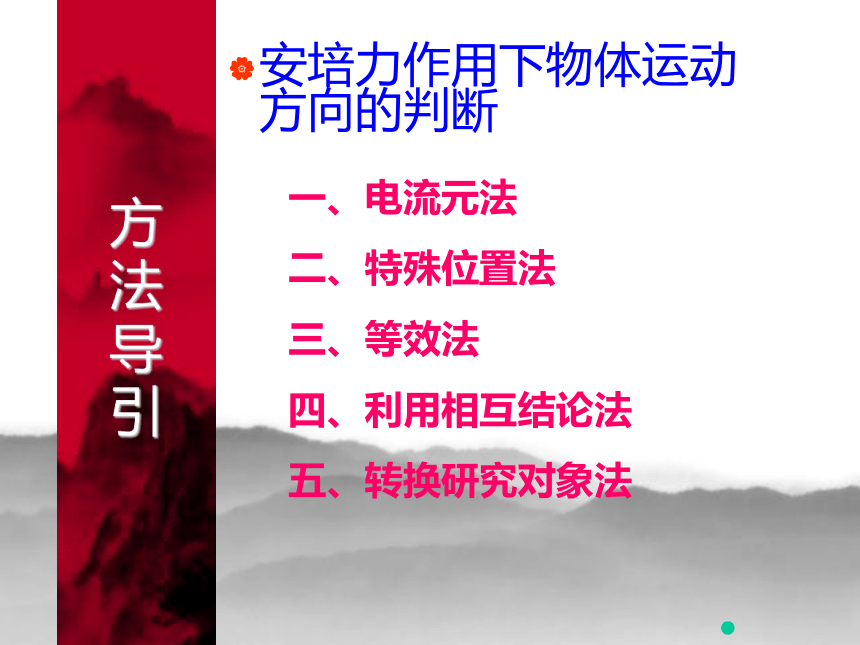

安培力作用下物体运动方向的判断
一、电流元法
二、特殊位置法
三、等效法
四、利用相互结论法
五、转换研究对象法

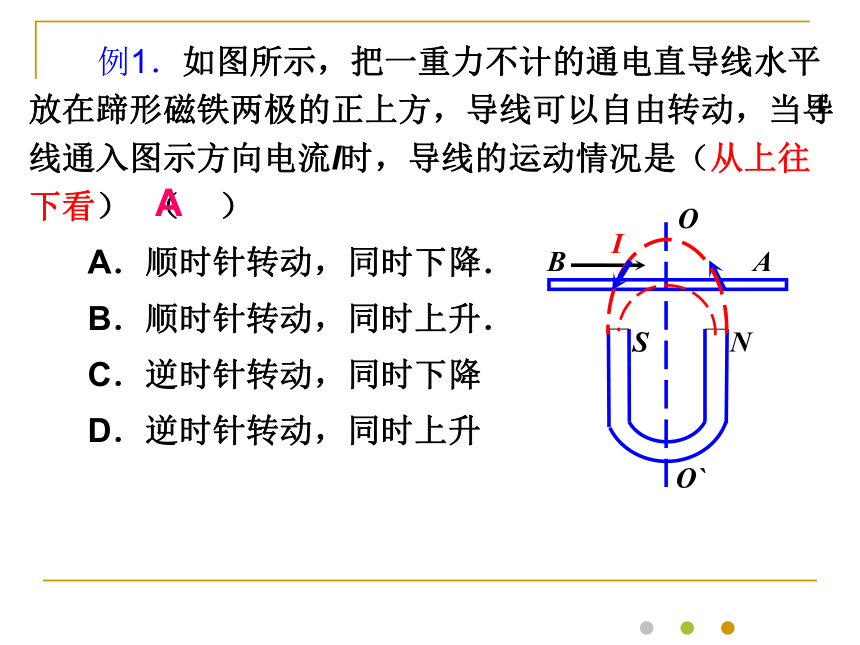

例1．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是（从上往下看）
（
）
A．顺时针转动，同时下降．
B．顺时针转动，同时上升．
C．逆时针转动，同时下降
D．逆时针转动，同时上升
A
A
B
N
S
O
O`
I
A

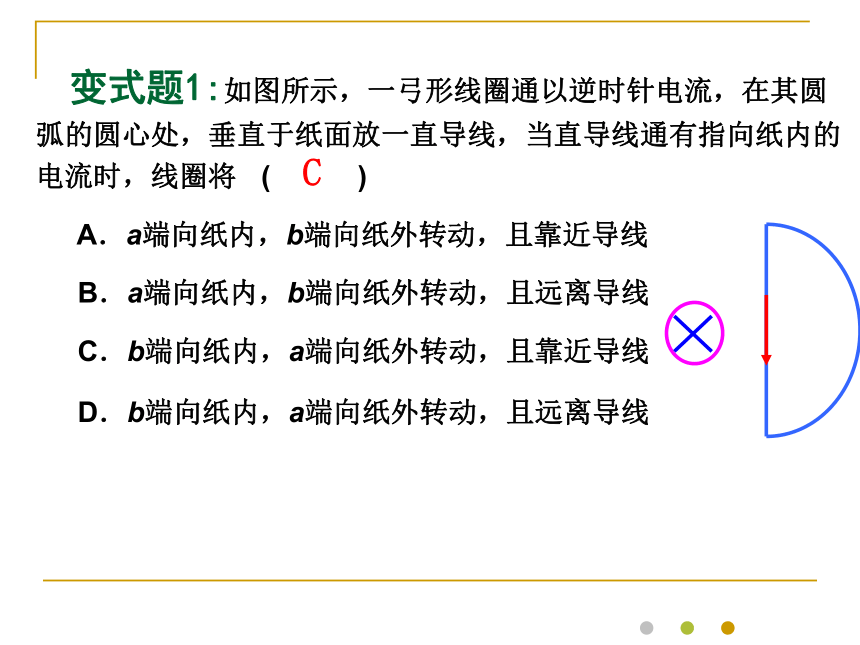

变式题1:如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将
(
)
A．a端向纸内，b端向纸外转动，且靠近导线
B．a端向纸内，b端向纸外转动，且远离导线
C．b端向纸内，a端向纸外转动，且靠近导线
D．b端向纸内，a端向纸外转动，且远离导线
C

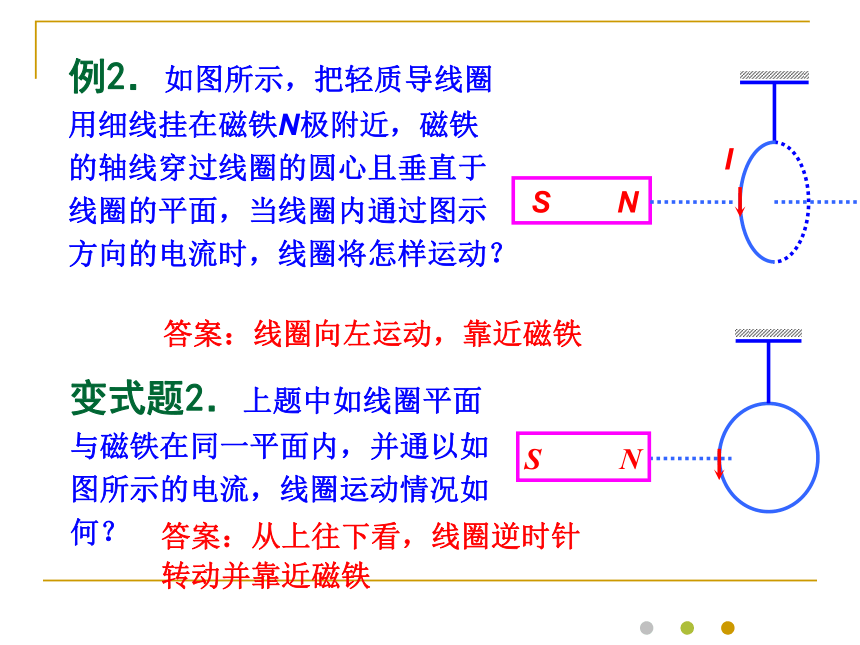

例2．如图所示，把轻质导线圈用细线挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈的平面，当线圈内通过图示方向的电流时，线圈将怎样运动？
S
N
I
变式题2．上题中如线圈平面与磁铁在同一平面内，并通以如图所示的电流，线圈运动情况如何？
S
N
答案：线圈向左运动，靠近磁铁
答案：从上往下看，线圈逆时针转动并靠近磁铁
例3．如图所示，固定的长直导线竖直，通以竖直向上的直流电．在导线右侧放一可以自由移动的矩形通电线框，它们在同一平面内，则线框的运动情况是
（
）
A．线框平动，远离直导线
B．线框平动，靠近直导线
C．从上向下看线框顺时针转动，
并靠近直导线
D．从上向下看线框逆时针转动，
并远离直导线
B
变式题3．两条直导线互相垂直，但相隔一段小距离，如图所示，其中一条AB是固定的，另一条CD能自由活动．当直流电流按图示方向通入两条导线时，导线CD将(从纸外向纸内看)：（
）
A．不动
B．顺时针方向转动，
同时靠近导线AB
C．逆时针方向转动，
同时离开导线AB
D．逆时针方向转动，
同时靠近导线AB
A
B
C
D
I
I
D
例4．如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则
（
）
A．磁铁对桌面压力减小，不受桌面的摩擦力作用
B．磁铁对桌面压力减小，受到桌面的摩擦力作用
C．磁铁对桌面压力增大，不受桌面的摩擦力作用
D．磁铁对桌面压力增大，受到桌面的摩擦力作用
S
N
I
B
变式题4．如图所示，始终静止在斜面上的条形磁铁P，当其上方固定的水平直导线L中通以垂直于纸面向外的电流时，斜面对磁体的弹力FN和摩擦力Ff的大小变化是
（
）
A．FN、Ff都增大
B．FN、Ff都减小
C．FN增大、Ff减小
D．FN减小、Ff
增大
N
S
I
P
A
1.如图所示，原来静止的圆形线圈可以自由移动，在圆线圈直径MN上靠近N点处放置一根垂直于线圈平面的固定不动的通电直导线，导线中电流从外向里流动．当在圆线圈中通以逆时针方向的电流I′时，圆线圈将会
(
)
A．受力向左平动
B．受力向右平动
C．不受力平衡不动
D．以MN为轴运动
D
2．如图所示，一条形磁铁竖直放在水平桌面上的弹性导线线圈的圆心上，当线圈中通过如图所示的电流时，下列说法中正确的是
(
)
A．线圈半径缩小
B．线圈半径增大
C．线圈对桌面的压力减小
D．线圈对桌面的压力增大
A、C
3．如图所示，接通键S的瞬间，用丝线悬挂于一点、可自由转动的通电直导线AB将
(
)
A．A端向下，B端向上，
悬线张力不变
B．A端向上，B端向下，
悬线张力不变
C．A端向纸外，B端向纸内，
悬线张力变小
D．A端向纸内，B端向纸外，
悬线张力变大
D
4．超导是当今高科技的热点．当一块磁体靠近超导体时，超导体会产生强大的电流，同时对磁体有排斥作用.这种排斥力可使磁体悬浮在空中，磁悬浮列车就是采用这种技术．由此可见，磁体悬浮的原理是 (
)
A．超导体电流的磁场方向与磁体相同
B．超导体电流的磁场方向与磁体相反
C．超导体使磁体处于失重状态
D．超导体产生的磁力与磁体重力平衡
B、D
5．如图所示，O为圆心，弧KN与弧LM是同心圆弧，在O处垂直于纸面放一通有图示方向电流的长直导线，闭合回路KLMNK在纸平面内并通有顺时针方向的电流，则此线圈将（
）
A．向左平动
B．向右平动
C．在纸面内以过O点的长直
导线为轴转动
D．KL边垂直纸面向外，
MN边垂直纸面向内转动
O
K
L
M
N
D
