中小学教育资源及组卷应用平台
2020－2021学年九年级物理下册课时作业(人教版)
第十八章　电功率
第3节　测量小灯泡的电功率
1. 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A. 手移动滑动变阻器的滑片，眼观电流表
B. 手移动滑动变阻器的滑片，眼观电压表
C. 手移动滑动变阻器的滑片，眼观小灯泡是否发光
D. 手按开关，眼观电流表
2. 在“测定小灯泡的电功率”的实验中，某同学电路连接正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到小灯泡的额定电压，其原因可能是(　　)
A. 电压表的量程太大
B. 电流表的量程太大
C. 滑动变阻器的电阻太大
D. 电源电压太低

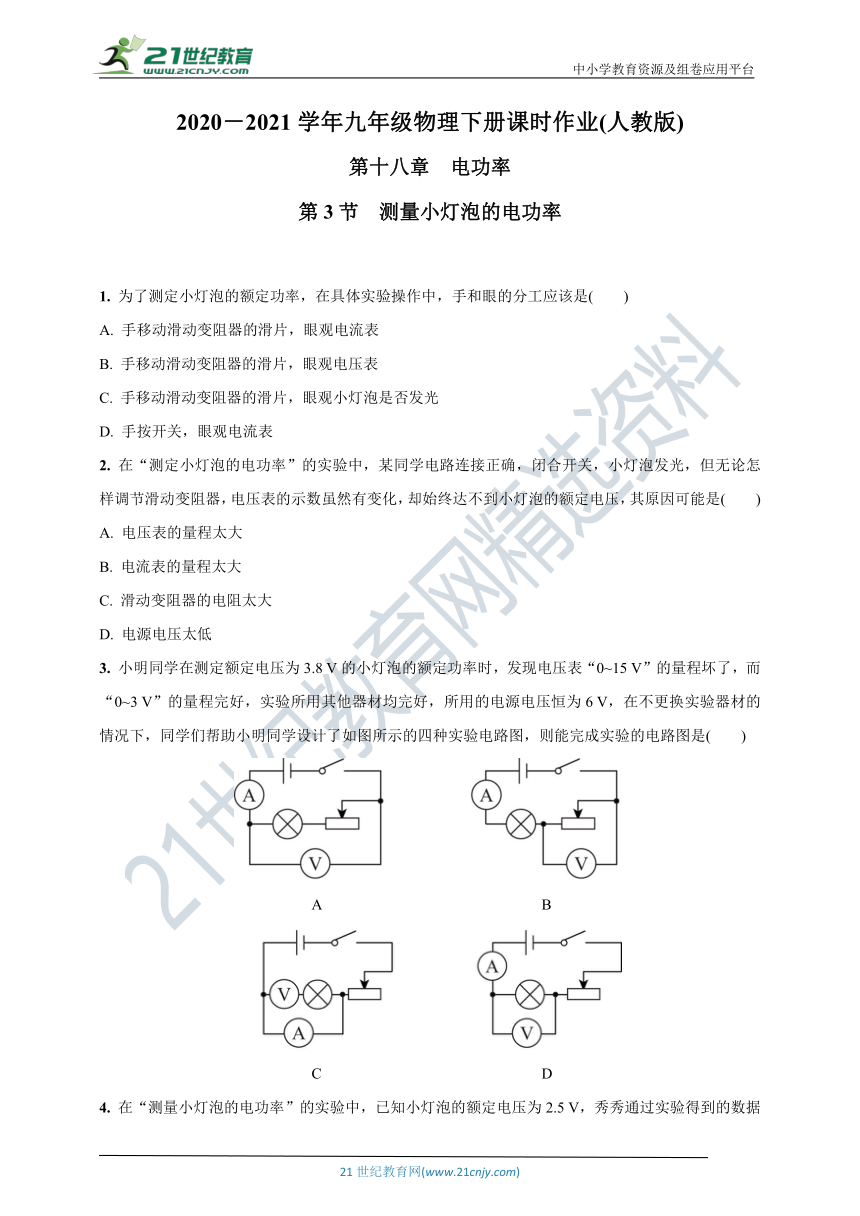

3. 小明同学在测定额定电压为3.8 V的小灯泡的额定功率时，发现电压表“0~15 V”的量程坏了，而“0~3 V”的量程完好，实验所用其他器材均完好，所用的电源电压恒为6 V，在不更换实验器材的情况下，同学们帮助小明同学设计了如图所示的四种实验电路图，则能完成实验的电路图是(　　)
A B
C D
4. 在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀通过实验得到的数据如下表，分析数据得到的下列结论中，正确的是(　　)
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A. 小灯泡的额定功率为0.8 W
B. 灯丝的电阻随电压的增大而减小
C. 小灯泡的额定功率为四次功率的平均值
D. 通过小灯泡的电流与它两端的电压成正比
5. 某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑动变阻器的滑片移到端点时，小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示。则下列判断错误的是(　　)
序号 电压表示数/V 电流表示数/A 小灯泡亮暗程度
1 1.3 0.16 暗
2 3.0 0.25 正常发光
3 4.5 0 不发光
A. 他所用小灯泡的额定电压为3.0 V
B. 他所用小灯泡的额定功率为0.75 W
C. 滑动变阻器的最大电阻值为30 Ω
D. 他所用电源的电压为4.5 V
6. 如图1，在“测量小灯泡的额定功率”实验中，小灯泡额定电压为6 V，额定功率在7~12 W之间，电路连接正确且电流表和电压表的量程也选择正确，实验中当将滑动变阻器的滑片滑到某处时两表的示数如图2所示，则(　　)
图1 图2
A. 小灯泡的额定功率为7.5 W
B. 电压表示数为1 V时，小灯泡的功率为7.5 W
C. 电压表示数为5 V时，小灯泡的功率为7.5 W
D. 电压表示数为5 V时，小灯泡的功率为1.5 W
7. 已知小灯泡的额定电压，小华打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。如图是小华设计的四种不同方案的电路图，其中能够测出小灯泡额定功率的是(　　)
甲 乙
丙 丁
A. 甲和丙 B. 乙和丙 C. 乙和丁 D. 丙和丁
8. 小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V。
甲 乙 丙
(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表　 　(选填“3 V”或“15 V”)接线柱上；?
(2)闭合开关前，应将滑动变阻器的滑片P移到　 　(选填“a”或“b”)端；?
(3)在实验过程中，她根据实验数据绘制了如图乙所示的I—U图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是　 　Ω，小灯泡的额定功率是　 　W。?
9. 如图甲所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端。他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U—I图像如图乙所示。已知小灯泡的额定电压为2.5 V，电源电压为4.5 V。可求得小灯泡正常发光时的阻值为　 　Ω，额定功率为　 　W，滑动变阻器最大阻值为　 　Ω。为使实验中小灯泡两端电压不超过3 V，则滑动变阻器接入电路的最小阻值为　 　Ω(保留一位小数)。?
甲 乙
10. 一只小灯泡的额定电压为2.5 V，正常发光时的电流约为0.3 A。小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关、电源、滑动变阻器、导线若干。

甲 乙 丙
(1)请你用笔画线代替导线，将图甲中的电路连接完整；
(2)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是　 　；?
(3)排除故障后，进行了三次测量，测量数据如表。当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡的额定功率为　 　W；?
电压U/V 1 2.5 2.8
电流I/A 0.18
0.28
(4)小明设计了如图丙的电路，测出了小灯泡L1的额定功率(电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2)。实验方案如下：
①只闭合开关S和S2，移动R1滑片，使电流表的示数为I额；
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。保持滑动变阻器　 　的滑片位置不动，将另一个滑动变阻器的滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；则小灯泡额定功率的表达式P额=? ? 　　(用I额、I1、I2、R1、R2中的字母表示)。
参 考 答 案
1. B 2. D 3. B 4. A 5. C 6. C 7. B
8. (1)3 V (2)b (3)7.5 0.625
9. 12.5 0.5 40 6.8
10. 解：(1)如图所示。
(2)小灯泡断路 (3)0.65 (4)②R2
