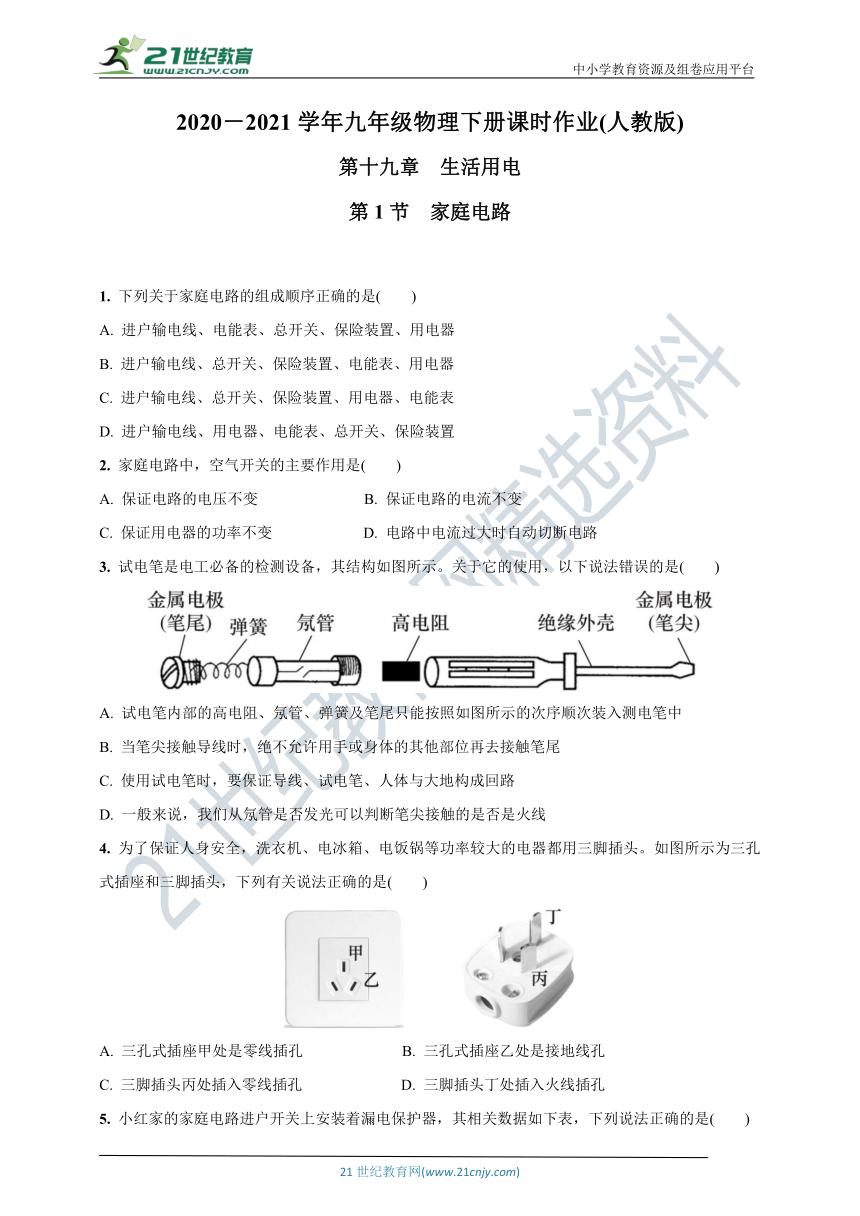

2020－2021学年九年级物理下册课时作业(人教版)
第十九章　生活用电
第1节　家庭电路
1. 下列关于家庭电路的组成顺序正确的是(　　)
A. 进户输电线、电能表、总开关、保险装置、用电器
B. 进户输电线、总开关、保险装置、电能表、用电器
C. 进户输电线、总开关、保险装置、用电器、电能表
D. 进户输电线、用电器、电能表、总开关、保险装置
2. 家庭电路中，空气开关的主要作用是(　　)
A. 保证电路的电压不变 B. 保证电路的电流不变
C. 保证用电器的功率不变 D. 电路中电流过大时自动切断电路
3. 试电笔是电工必备的检测设备，其结构如图所示。关于它的使用，以下说法错误的是(　　)
A. 试电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中
B. 当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾
C. 使用试电笔时，要保证导线、试电笔、人体与大地构成回路
D. 一般来说，我们从氖管是否发光可以判断笔尖接触的是否是火线
4. 为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头。如图所示为三孔式插座和三脚插头，下列有关说法正确的是(　　)
A. 三孔式插座甲处是零线插孔 B. 三孔式插座乙处是接地线孔
C. 三脚插头丙处插入零线插孔 D. 三脚插头丁处插入火线插孔

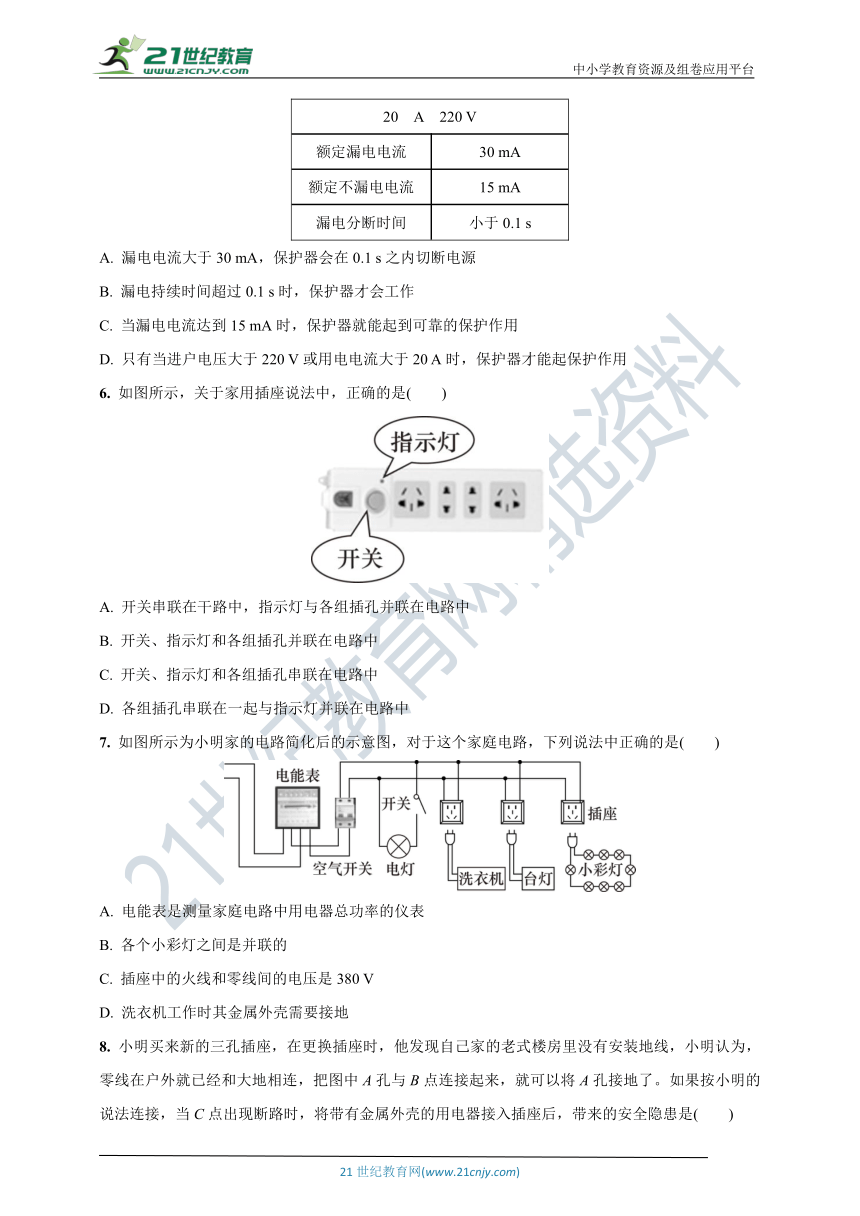

5. 小红家的家庭电路进户开关上安装着漏电保护器，其相关数据如下表，下列说法正确的是(　　)
20　A　220 V
额定漏电电流 30 mA
额定不漏电电流 15 mA
漏电分断时间 小于0.1 s
A. 漏电电流大于30 mA，保护器会在0.1 s之内切断电源
B. 漏电持续时间超过0.1 s时，保护器才会工作
C. 当漏电电流达到15 mA时，保护器就能起到可靠的保护作用
D. 只有当进户电压大于220 V或用电电流大于20 A时，保护器才能起保护作用
6. 如图所示，关于家用插座说法中，正确的是(　　)
A. 开关串联在干路中，指示灯与各组插孔并联在电路中
B. 开关、指示灯和各组插孔并联在电路中
C. 开关、指示灯和各组插孔串联在电路中
D. 各组插孔串联在一起与指示灯并联在电路中
7. 如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是(　　)
A. 电能表是测量家庭电路中用电器总功率的仪表
B. 各个小彩灯之间是并联的
C. 插座中的火线和零线间的电压是380 V
D. 洗衣机工作时其金属外壳需要接地
8. 小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是(　　)
A. 用电器开关闭合时，外壳会带电，人接触外壳易触电
B. 用电器开关闭合时，会短路，造成电流过大，引起火灾
C. 无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D. 用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
9. 小华与爸爸想在书房里再安装一盏台灯，于是他们将书房电灯L1的开关S1断开(如图甲)，从开关S1内两个触点a、b处引出两根电线接在一个插座上(图中未画出)，然后将台灯L2的插头插入插座，S2为台灯L2的开关(如图乙)，则下列说法正确的是(　　)
甲 乙
A. 先闭合S1、再闭合S2时，灯L1亮度变暗
B. S1断开、S2闭合时，灯L1与灯L2均正常发光
C. 先闭合S2、再闭合S1时，电路的总功率会变大
D. S1、S2都断开时，灯泡L1两端电压Ucd=220 V
10. 如图1所示，甲、乙分别表示试电笔的两种握法，其中正确的是　 　(选填“甲”或“乙”)。如图2所示，电路中画“×”处表示此处断路。开关闭合后，用试电笔测试电路中A、B、C、D四点，试电笔氖管会发光的点是　 　。?
图1 图2
11. 如图所示是现在一般住宅户内配电系统的局部电路图，从安全角度考虑，漏电保护器应该装在序号为　 　的位置，空气开关应该装在序号为　 　的位置。?
12. 仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是　 　(选填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是　 　。你知道实际应用上还有哪些保护措施，请举出一个例子：　　 。?
13. 小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在虚线框　 　中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为　 　。?
14. 图中插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
参 考 答 案
1. A 2. D 3. B 4. C 5. A 6. A 7. D 8. A 9. C
10. 乙 A、B、C
11. ② ①
12. 地线 在插入时先把用电器外壳与大地接通，拔出时后把用电器外壳与大地分离，更加安全 漏电保护开关(合理即可)
13. 2 进户零线断路
14. 解：如图所示。
