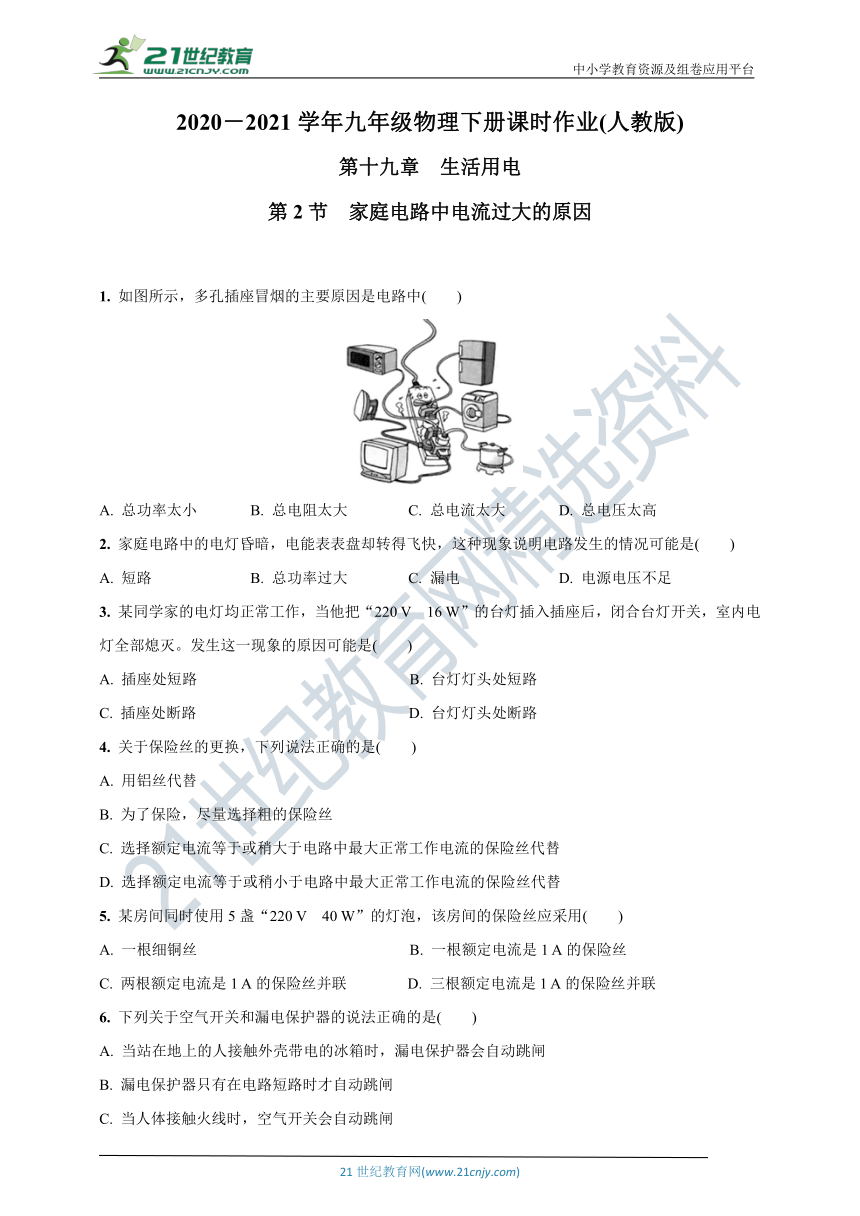

2020－2021学年九年级物理下册课时作业(人教版)
第十九章　生活用电
第2节　家庭电路中电流过大的原因
1. 如图所示，多孔插座冒烟的主要原因是电路中(　　)
A. 总功率太小 B. 总电阻太大 C. 总电流太大 D. 总电压太高
2. 家庭电路中的电灯昏暗，电能表表盘却转得飞快，这种现象说明电路发生的情况可能是(　　)
A. 短路 B. 总功率过大 C. 漏电 D. 电源电压不足
3. 某同学家的电灯均正常工作，当他把“220 V　16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是(　　)
A. 插座处短路 B. 台灯灯头处短路
C. 插座处断路 D. 台灯灯头处断路
4. 关于保险丝的更换，下列说法正确的是(　　)
A. 用铝丝代替
B. 为了保险，尽量选择粗的保险丝
C. 选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代替
D. 选择额定电流等于或稍小于电路中最大正常工作电流的保险丝代替
5. 某房间同时使用5盏“220 V　40 W”的灯泡，该房间的保险丝应采用(　　)
A. 一根细铜丝 B. 一根额定电流是1 A的保险丝
C. 两根额定电流是1 A的保险丝并联 D. 三根额定电流是1 A的保险丝并联
6. 下列关于空气开关和漏电保护器的说法正确的是(　　)
A. 当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
B. 漏电保护器只有在电路短路时才自动跳闸
C. 当人体接触火线时，空气开关会自动跳闸
D. 空气开关只有在电路中用电器总功率过大时才自动跳闸
7. 某家庭电路的部分电路如图所示，其中甲、乙两处分别安装用电器和开关。对此电路，下列说法正确的是(　　)
A. 火线上的保险丝应该改装到零线上
B. 甲处应安装用电器，乙处应安装开关
C. 串联在电路里的保险丝，可以避免电流超过规定值引起火灾
D. 保险丝的特点是熔点较高
8. 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为(　　)
A. 可以节省一个保险盒
B. 与只在零线上装保险丝效果一样
C. 和在零线、火线上都装保险丝效果一样
D. 为了防止保险丝熔断后插座仍与火线连通而带电
9. 某家庭电路中安装有“220 V　10 A”的空气开关(未画出)，如图是电路中的四种情况，图中所有用电器额定电压均为220 V，开关全部闭合后，不会引起空气开关“跳闸”(相当于熔丝断)的是(　　)
A B
C D
10. 小明在家开着空调看电视，妈妈刚用电饭锅煮饭时，家里的自动空气开关“跳闸”了，“跳闸”的原因可能是　 　。如图是小明家自动空气开关上的铭牌，由此判断他家的电路允许使用的用电器总功率最大为　 　W。?
11. 下列现象会引起家庭电路发生火灾的是　 　(填序号)。?
①用电器总功率过大 ②短路 ③开关内两根线相碰 ④插头内两根线相碰
12. 如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。图甲中电流过大是由　 　引起的，图乙中电流过大是由　 　引起的。?
甲 乙
13. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。“超负荷”是指电路中的　 　(选填“电流”或“电阻”)过大；引起金属导线发热燃烧的原因是　 　。?
14. 家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若灯L正常发光，说明灯L1　 　；只闭合S、S2，若灯L发出暗红色的光(发光不正常)，说明灯L2　 　(均选填“正常”“短路”或“断路”)。?
15. 将一台“220 V　1500 W”的电热水器接到220 V的照明电路中，求：
(1)该热水器的电阻(计算结果保留一位小数)；
(2)该热水器正常工作1 min产生的热量；
(3)如果在接这个电热水器的插座上安装保险丝(参照下表的保险丝规格)，所选取的保险丝的直径。
直径/mm 0.71 0.81 0.98 1.02 1.25 1.51
额定电流/A 3 3.75 5 6 7.5 10
熔断电流/A 6 7.5 10 12 15 20
16. 目前研制的超导限流器，在电流小于某值时，其电阻为零；电流大于某值时，其电阻为一定值。将超导限流器接入电路中，当电流突然变大到大于某一值时，超导限流器瞬间具有一定阻值，保护整个电路。如图甲是某种超导限流器的电阻随电流变化的关系，如图乙，将该超导限流器和用电器M串联后接在电压为5×104 V的高压电源上。求：
(1)当电路中的电流为30 A时，用电器M消耗的电功率是多大?
(2)当用电器M短路后，该超导限流器能够保护这个电路，R0不能大于某一值，这个值是多大?
甲 乙
参 考 答 案
1. C 2. B 3. B 4. C 5. B 6. A 7. C 8. D 9. D
10. 用电器的总功率过大 2200
11. ①②④
12. 用电器总功率过大 短路
13. 电流 电流越大，根据焦耳定律Q＝I2Rt，产生的热量越多
14. 短路 正常
15. 解：(1))由P＝可得，R＝＝≈32.3 Ω；
(2)Q＝Pt＝1500 W×1×60 s＝9.0×104 J；
(3)由P＝UI可得，I＝＝≈6.8 A，结合题表中数据可知，应该选取直径为1.25 mm的保险丝。
16. 解：(1)由题图甲可知，电路电流I1＝30 A时，超导限流器的电阻为零，用电器M两端电压等于电源电压，用电器M消耗的电功率P＝UI1＝5×104 V×30 A＝1.5×106 W；
(2)用电器M短路时，超导限流器两端电压等于电源电压，为保护电路，限流电阻阻值不能为零，电路电流最小为50 A。所以限流电阻阻值R0＝＝＝1000 Ω。
