20.3 电磁铁　电磁继电器-2020-2021学年九年级物理下册课时作业(人教版)(含答案)

中小学教育资源及组卷应用平台
2020－2021学年九年级物理下册课时作业(人教版)
第二十章　电与磁
第3节　电磁铁　电磁继电器

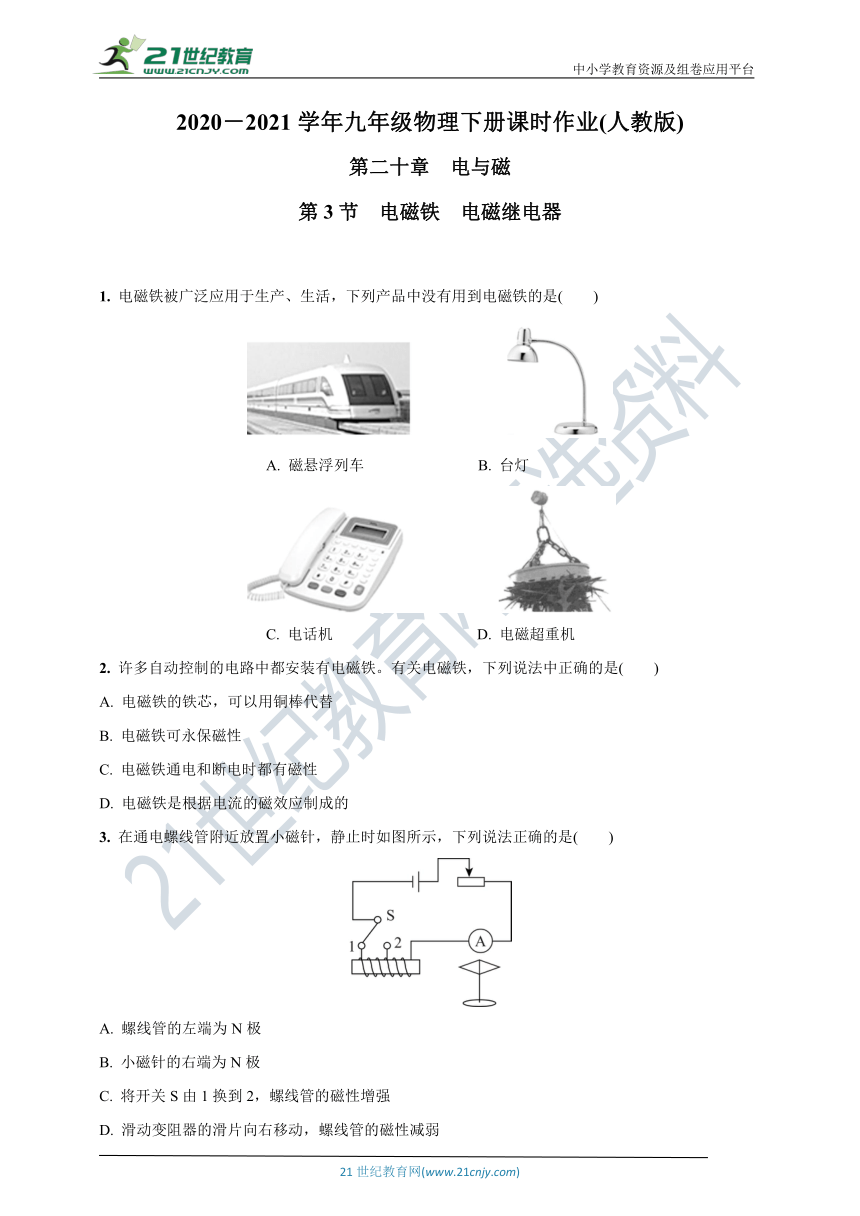

1. 电磁铁被广泛应用于生产、生活，下列产品中没有用到电磁铁的是(　　)
A. 磁悬浮列车 B. 台灯
C. 电话机 D. 电磁超重机
2. 许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是(　　)
A. 电磁铁的铁芯，可以用铜棒代替
B. 电磁铁可永保磁性
C. 电磁铁通电和断电时都有磁性
D. 电磁铁是根据电流的磁效应制成的
3. 在通电螺线管附近放置小磁针，静止时如图所示，下列说法正确的是(　　)
A. 螺线管的左端为N极
B. 小磁针的右端为N极
C. 将开关S由1换到2，螺线管的磁性增强
D. 滑动变阻器的滑片向右移动，螺线管的磁性减弱

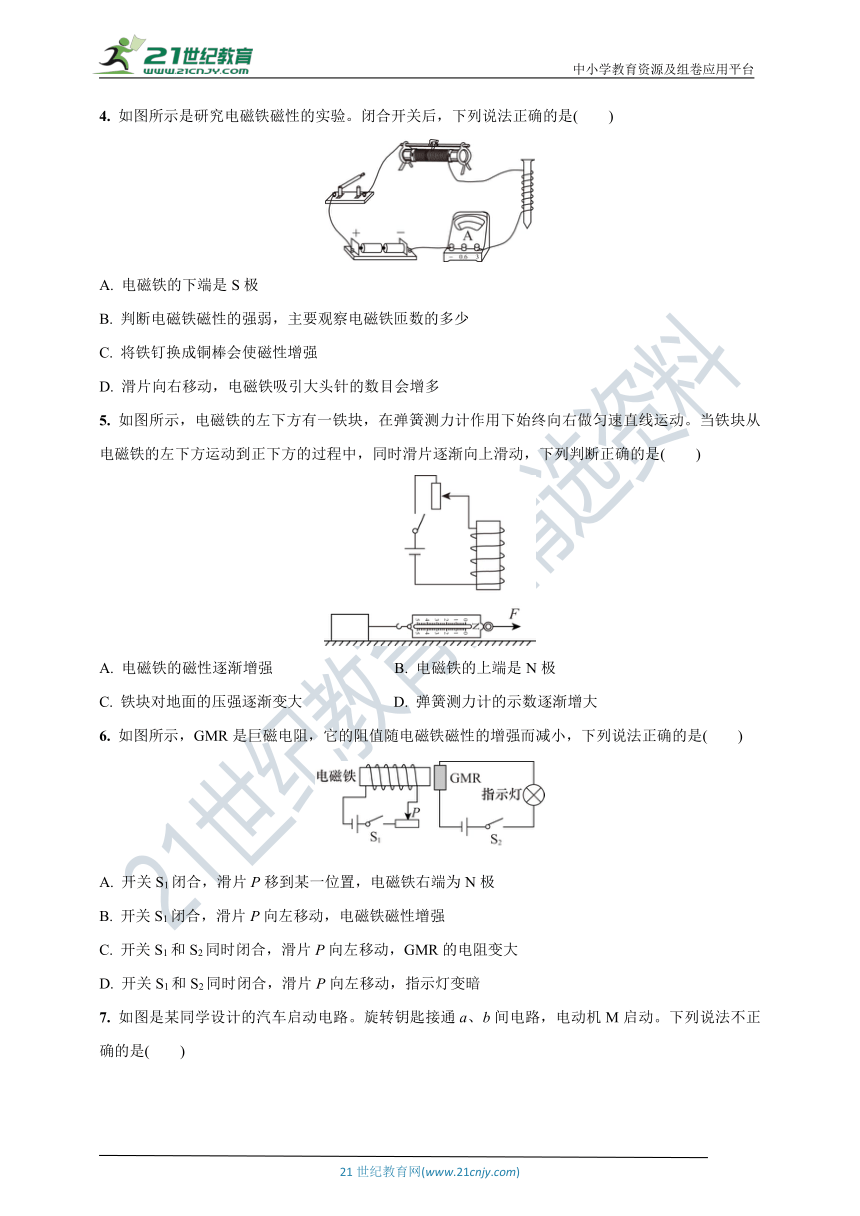

4. 如图所示是研究电磁铁磁性的实验。闭合开关后，下列说法正确的是(　　)
A. 电磁铁的下端是S极
B. 判断电磁铁磁性的强弱，主要观察电磁铁匝数的多少
C. 将铁钉换成铜棒会使磁性增强
D. 滑片向右移动，电磁铁吸引大头针的数目会增多
5. 如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下始终向右做匀速直线运动。当铁块从电磁铁的左下方运动到正下方的过程中，同时滑片逐渐向上滑动，下列判断正确的是(　　)
A. 电磁铁的磁性逐渐增强 B. 电磁铁的上端是N极
C. 铁块对地面的压强逐渐变大 D. 弹簧测力计的示数逐渐增大
6. 如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小，下列说法正确的是(　　)
A. 开关S1闭合，滑片P移到某一位置，电磁铁右端为N极
B. 开关S1闭合，滑片P向左移动，电磁铁磁性增强
C. 开关S1和S2同时闭合，滑片P向左移动，GMR的电阻变大
D. 开关S1和S2同时闭合，滑片P向左移动，指示灯变暗
7. 如图是某同学设计的汽车启动电路。旋转钥匙接通a、b间电路，电动机M启动。下列说法不正确的是(　　)
A. F端为螺线管的N极 B. R的滑片左移时螺线管磁性增强
C. 电动机启动说明螺线管产生磁性 D. 螺线管两端电压小于电动机两端电压
8. 电磁铁由螺线管和铁芯组成。当电流通过螺线管时，螺线管中的铁芯就被电流的磁场　 　成了磁铁，使螺线管的　 　增强。?
9. 电磁继电器是利用　 　控制电路通断的开关，它的工作原理是通过直接控制“低压电路”的通断，间接控制“　 　电路”的通断。?
10. 如图所示是一个水位自动报警器的原理图。水位到达金属块A之后，　 　(选填“红”或“绿”)灯亮；当绿灯亮时电磁铁　 　(选填“有”或“无”)磁性。?
11. 小金同学看到了一个悬浮地球仪摆件(如图甲)，于是利用现有材料制作了一个仿制品(如图乙)，成功地将他的“地球仪”稳定地“悬浮”起来，实现“悬浮”的磁铁A端是　 　极；若要增加球体“悬浮”的高度，可将滑片P向　 　(选填“上”或“下”)移动；增加到一定高度后，电磁铁对球体的斥力　 　(选填“变大”“变小”或“不变”)。?
甲 乙
12. 如图所示是一种温度自动报警器的原理图，制作时，在　 　(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达到金属丝下端所指的刻度时，电磁铁具有　 　，将衔铁吸引过来，使电铃发出报警信号。?
13. 在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验。
甲 乙 丙
(1)甲图中大铁钉的N极是　 　(选填“钉尖”或“钉帽”)；?
(2)通过观察甲、乙两次实验现象，得出的结论是　 　；通过观察丙图实验现象得出的结论是　 　；
(3)将甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣的实验现象是　 　。?
14. 如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
(1)以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最　 　(选填“左”或“右”)端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；?
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中；
③仿照步骤②再进行两次实验；
实验次数 1 2 3
I/A 0.34 0.40 0.44
F0/N 0.9 0.9 0.9
F/N 0.84 0.82 0.81
(2)由表中数据可以得出的实验结论是对于同一电磁铁，　 　；
(3)闭合开关S后，电磁铁下端的磁极为　 　(选填“N”或“S”)极；?
(4)本实验中，滑动变阻器除了起到保护电路的作用外，还起到　 　的作用。
参 考 答 案
1. B 2. D 3. A 4. D 5. A 6. B 7. A
8. 磁化 磁场
9. 电磁铁 高压
10. 红 无
11. N 上 不变
12. 水银 磁性
13. (1)钉帽 (2)在线圈匝数相同时，电流越大，电磁铁磁性越强 在电流一定时，线圈的匝数越多，电磁铁磁性越强 (3)小钢钉不会掉下来
?14. (1)①右 (2)通过线圈的电流越大，电磁铁的磁性越强 (3)S (4)改变电路中电流大小
