第十九章 生活用电章复习

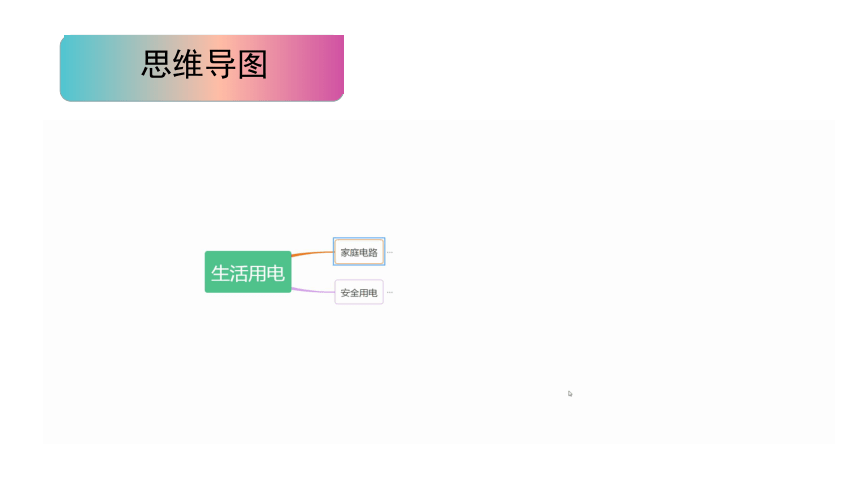

思维导图
本章重点知识回顾

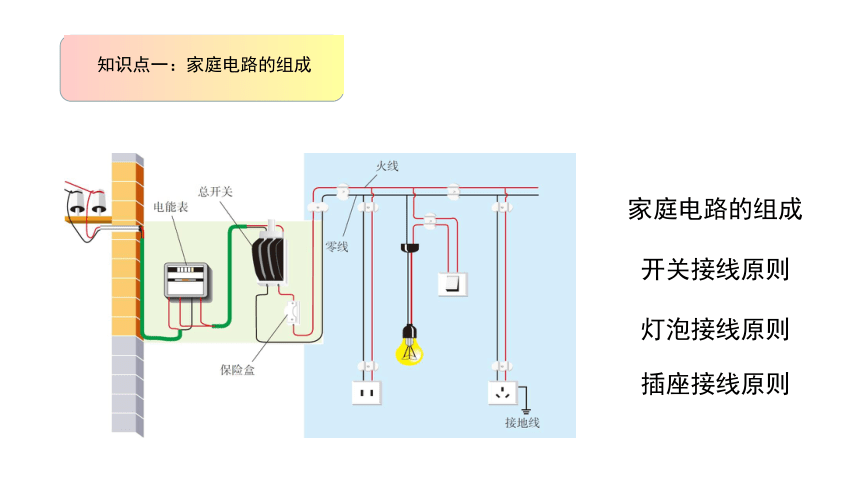

知识点一：家庭电路的组成
家庭电路的组成
开关接线原则
灯泡接线原则
插座接线原则

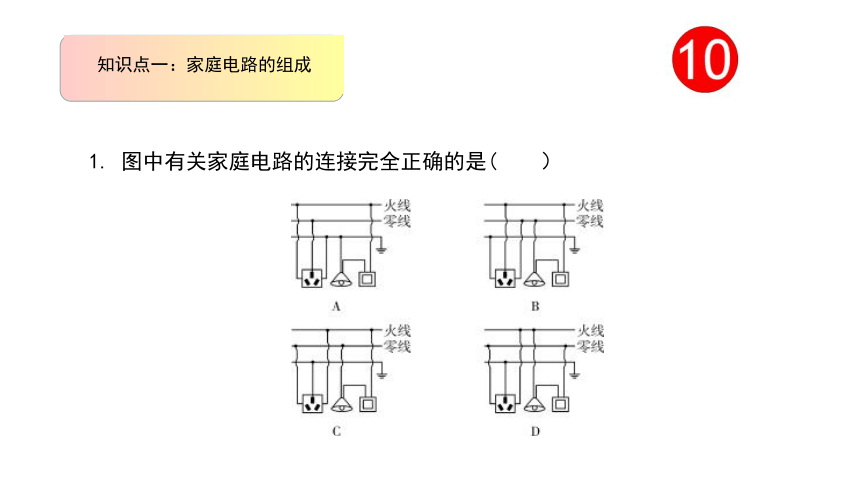

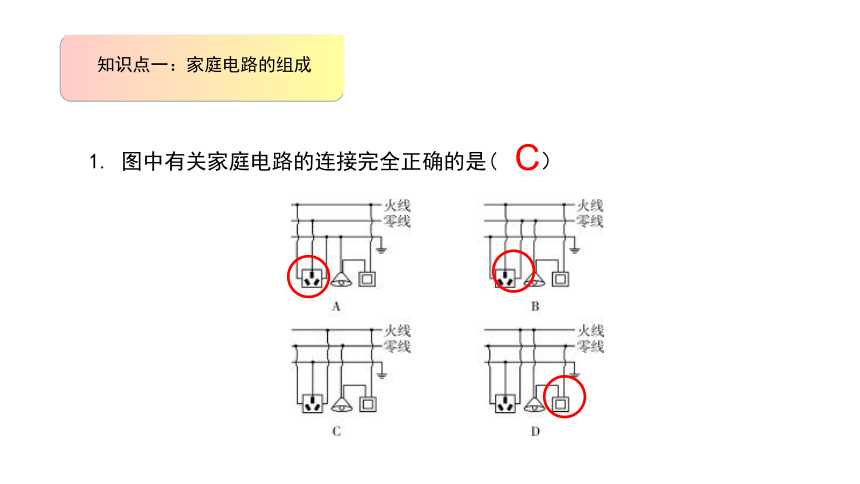

1. 图中有关家庭电路的连接完全正确的是( ）
知识点一：家庭电路的组成
1. 图中有关家庭电路的连接完全正确的是( ）
知识点一：家庭电路的组成
1. 图中有关家庭电路的连接完全正确的是( ）
知识点一：家庭电路的组成
C

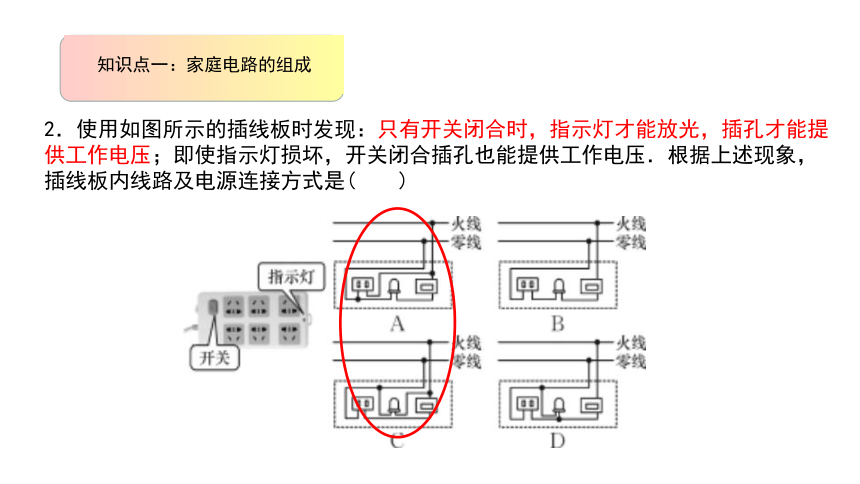

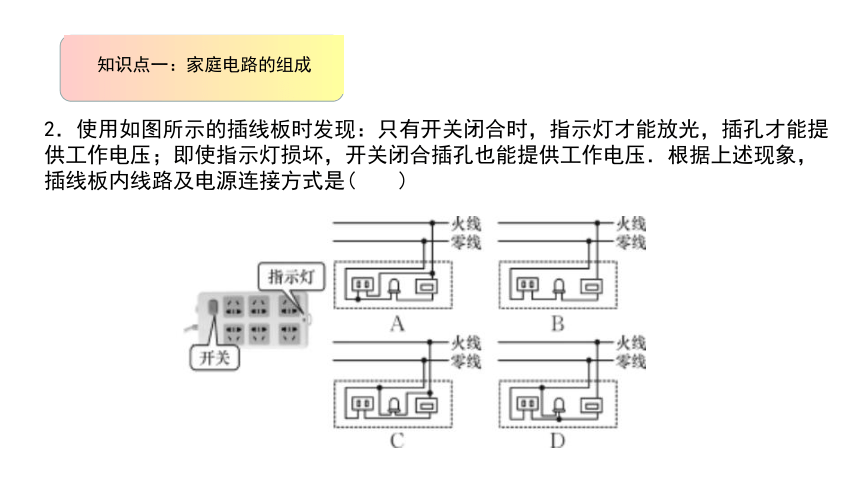

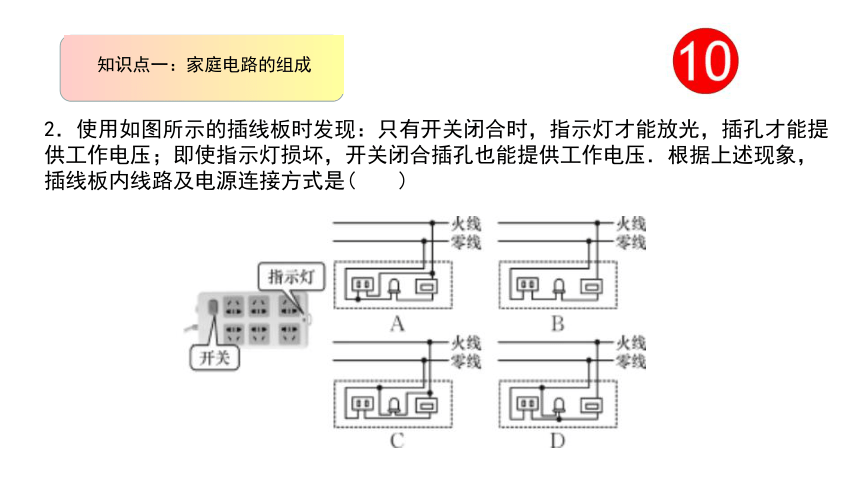

2．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是( )
知识点一：家庭电路的组成
2．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是( )
知识点一：家庭电路的组成
2．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是( )
知识点一：家庭电路的组成
2．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是( )
知识点一：家庭电路的组成
2．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是( )
知识点一：家庭电路的组成
D
3.在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。抽水电路的实际连接方式为下图中的（　　）
知识点一：家庭电路的组成
A．
B．
C．
D．
3.在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。抽水电路的实际连接方式为下图中的（　　）
知识点一：家庭电路的组成
A．
B．
C．
D．
3.在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。抽水电路的实际连接方式为下图中的（　　）
知识点一：家庭电路的组成
A．
B．
C．
D．
3.在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。抽水电路的实际连接方式为下图中的（　　）
知识点一：家庭电路的组成
A．
B．
C．
D．
3.在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。抽水电路的实际连接方式为下图中的（　B　）
知识点一：家庭电路的组成
A．
B．
C．
D．
知识点二：家庭电路中电流过大的原因
发生短路
电路中用电器的总功率过大
知识点二：家庭电路中电流过大的原因
1．如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（　　）
A．电路中用电器过多 B．电路中用电器的总电阻过大 C．电路中用电器总功率过大 D．电路中支路太多
知识点二：家庭电路中电流过大的原因
1．如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（　C　）
A．电路中用电器过多 B．电路中用电器的总电阻过大 C．电路中用电器总功率过大 D．电路中支路太多
知识点二：家庭电路中电流过大的原因
2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中保险丝熔断的是( )(1)电路中增加大功率的用电器； (2)插座中的两个线头相碰；(3)开关中的两个线头相碰； (4)户外输电线绝缘皮破损． A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)
知识点二：家庭电路中电流过大的原因
2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中保险丝熔断的是( )(1)电路中增加大功率的用电器； (2)插座中的两个线头相碰；(3)开关中的两个线头相碰； (4)户外输电线绝缘皮破损． A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)
知识点二：家庭电路中电流过大的原因
2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中保险丝熔断的是( )(1)电路中增加大功率的用电器； (2)插座中的两个线头相碰；(3)开关中的两个线头相碰； (4)户外输电线绝缘皮破损． A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)
A
3．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( )
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
知识点二：家庭电路中电流过大的原因
3．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( )
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
知识点二：家庭电路中电流过大的原因
3．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( )
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
知识点二：家庭电路中电流过大的原因
B
用电器并联，总电阻越并越小。
当电压相同时，总电阻越小，总功率越大。
知识点三：触电方式
低压触电
高压触电
知识点三：触电方式
低压触电
A B
知识点三：触电方式
1．如图中，椅子为木质，哪些图所示情况不会发生触电事故（　　）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
知识点三：触电方式
1．如图中，椅子为木质，哪些图所示情况不会发生触电事故（　　）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
知识点三：触电方式
1．如图中，椅子为木质，哪些图所示情况不会发生触电事故（　D　）
A．甲与乙 B．甲与丙 C．乙与丙 D．乙与丁
本章难点知识解析
知识点：家庭电路中的电路故障
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。则故障可能是（　　）（假设故障只有一处）
A．火线断路 B．零线断路 C．火线和零线都断路 D．火线和零线短路
知识点：家庭电路中的电路故障
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。则故障可能是（　　）（假设故障只有一处）
A．火线断路 B．零线断路 C．火线和零线都断路 D．火线和零线短路
知识点：家庭电路中的电路故障
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。则故障可能是（　B　）（假设故障只有一处）

A．火线断路 B．零线断路 C．火线和零线都断路 D．火线和零线短路
x
知识点：家庭电路中的电路故障
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（　　）（假设故障只有一处）
A．只有测试左面的孔时测电笔才发光 B．只有测试右面的孔时测电笔才发光 C．测试两孔时测电笔都发光 D．测试两孔时测电笔都不发光
知识点：家庭电路中的电路故障
A．只有测试左面的孔时测电笔才发光 B．只有测试右面的孔时测电笔才发光 C．测试两孔时测电笔都发光 D．测试两孔时测电笔都不发光
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（　　）（假设故障只有一处）
知识点：家庭电路中的电路故障
A．只有测试左面的孔时测电笔才发光B．只有测试右面的孔时测电笔才发光 C．测试两孔时测电笔都发光 D．测试两孔时测电笔都不发光
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（ 　）（假设故障只有一处）
x
知识点：家庭电路中的电路故障
A．只有测试左面的孔时测电笔才发光B．只有测试右面的孔时测电笔才发光C．测试两孔时测电笔都发光 D．测试两孔时测电笔都不发光
1.家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（B　　）（假设故障只有一处）
2.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（ ）A．“法师”有特异功能，确实不怕电B．“法师"的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了
知识点：家庭电路中的电路故障
2.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（ ）A．“法师”有特异功能，确实不怕电B．“法师"的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了
知识点：家庭电路中的电路故障
2.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（ ）A．“法师”有特异功能，确实不怕电B．“法师"的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了
知识点：家庭电路中的电路故障
C
（无法形成回路）
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
断路
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
短路
2
2
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
正常
3
3
知识点：家庭电路中的电路故障
3．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： (1)L0不亮，说明该支路_________．(2)L0正常发光，说明该支路_________．(3)L0发光呈暗红色，说明该支路_________．
断路
短路
正常
课堂小结
本章重点知识：1.家庭电路的组成
2.家庭电路中电流过大的原因
3.触电的方式
本章难点知识：家庭电路的故障问题
