第三节 安全用电
电

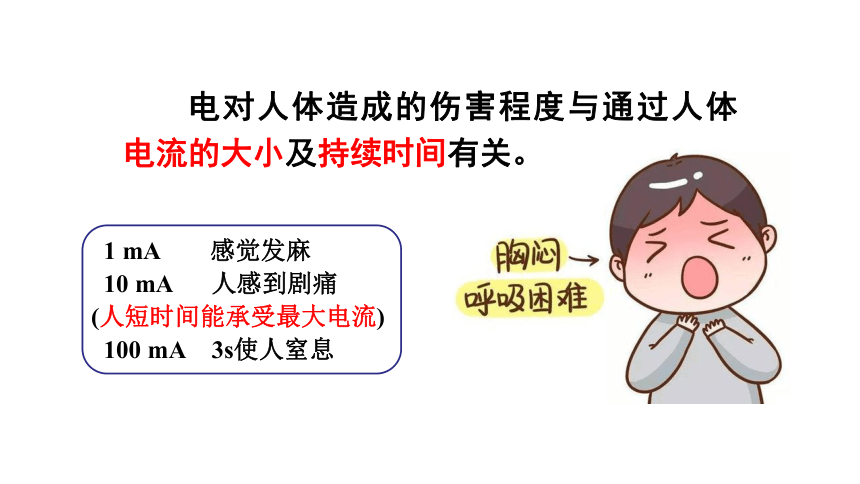

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA 感觉发麻
10 mA 人感到剧痛
(人短时间能承受最大电流)
100 mA 3s使人窒息

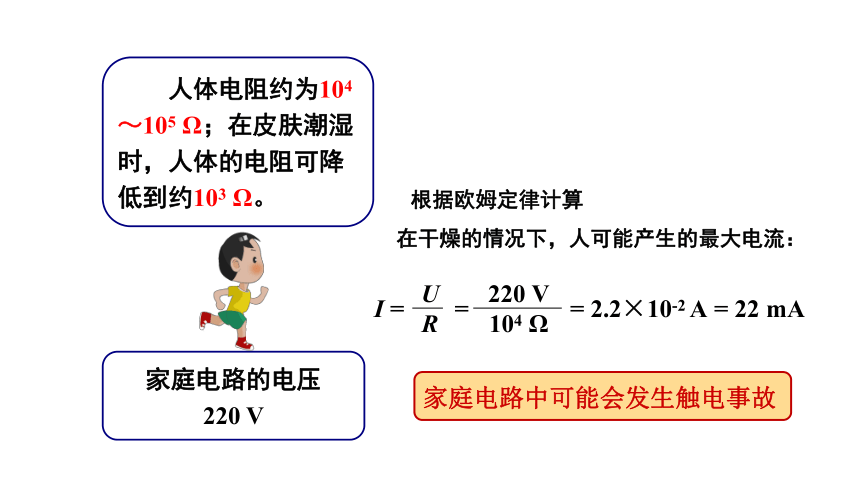

　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。
家庭电路的电压 220 V
　根据欧姆定律计算
在干燥的情况下，人可能产生的最大电流：
　　
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
家庭电路中可能会发生触电事故

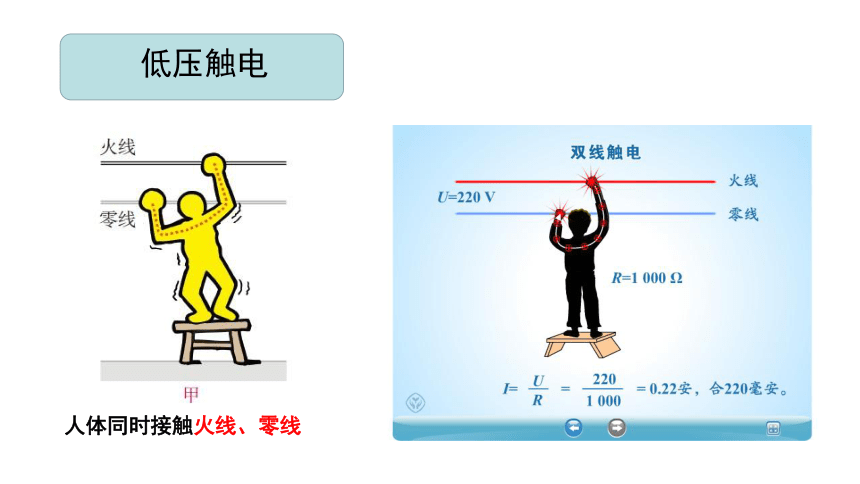

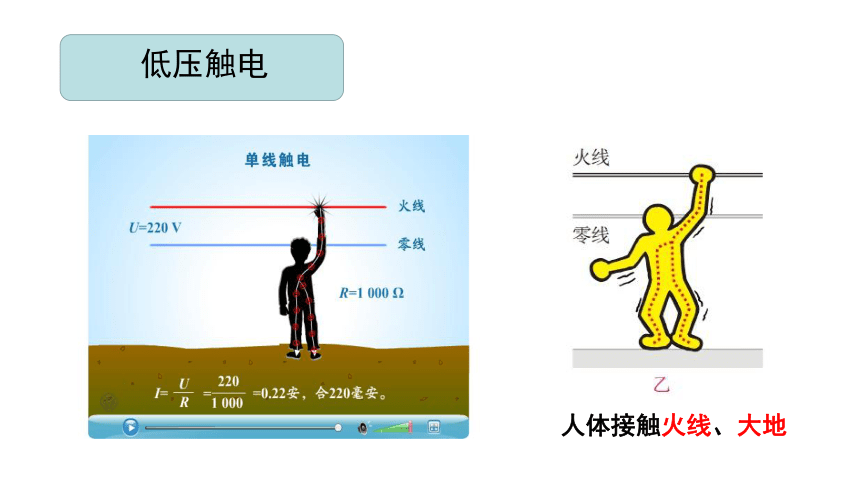

低压触电
人体同时接触火线、零线
人体接触火线、大地
低压触电

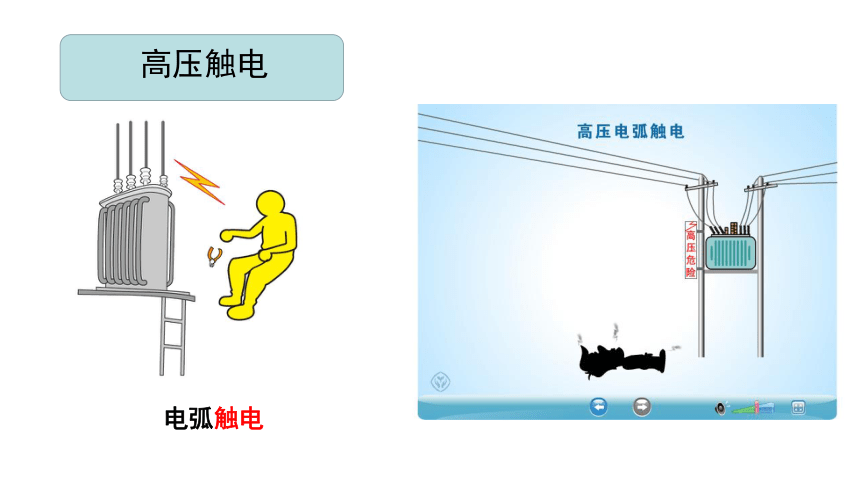

电弧触电
高压触电

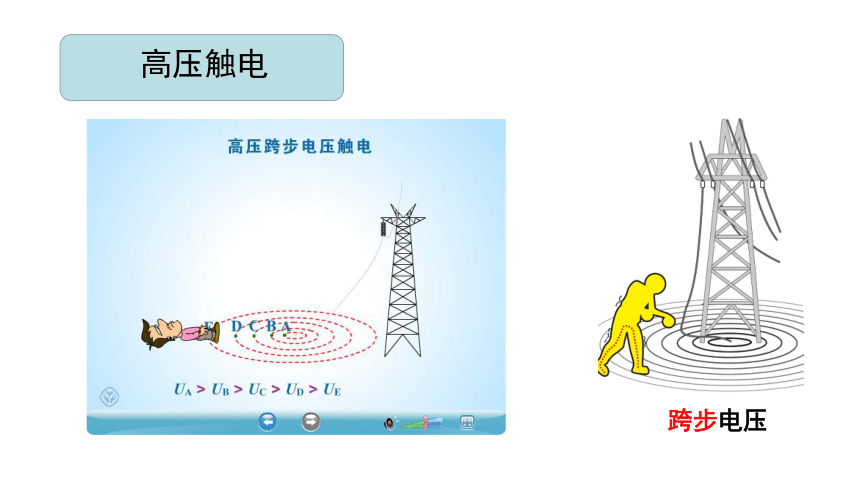

跨步电压
高压触电

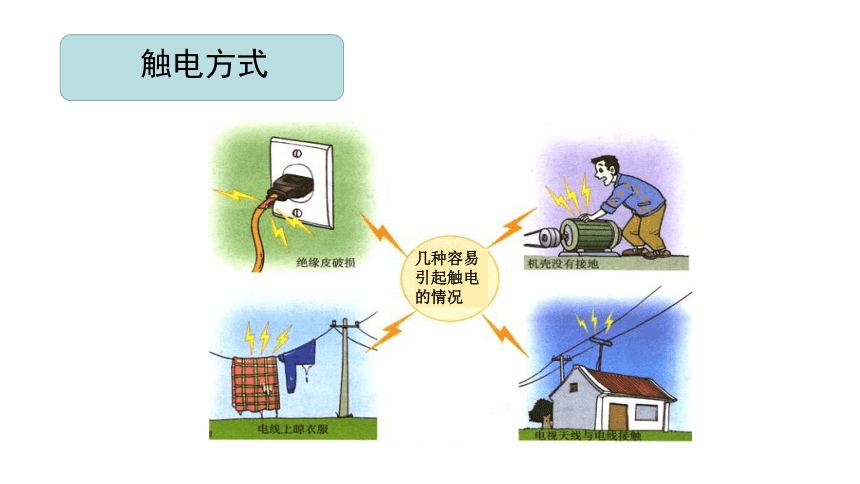

几种容易引起触电的情况
触电方式

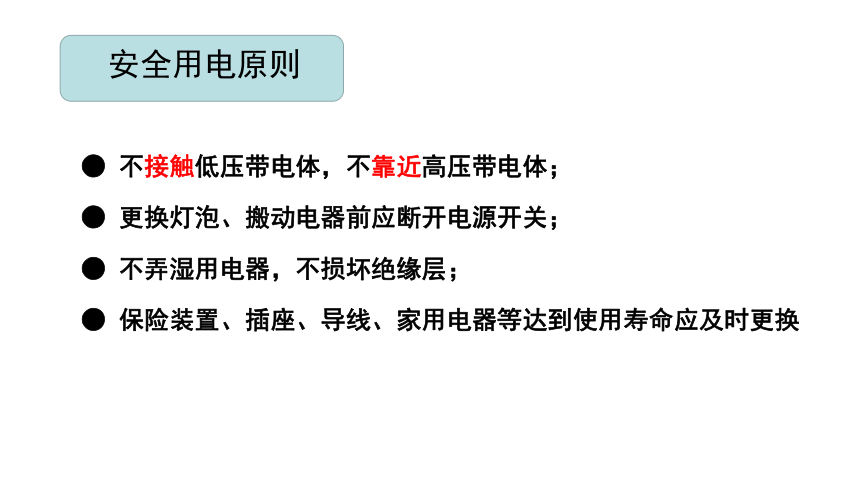

安全用电原则
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
想想议议

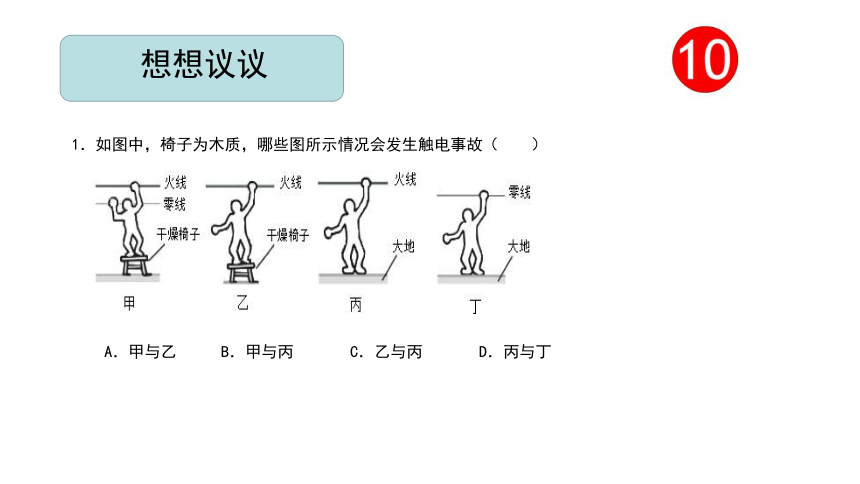

1．如图中，椅子为木质，哪些图所示情况会发生触电事故（　　）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
想想议议

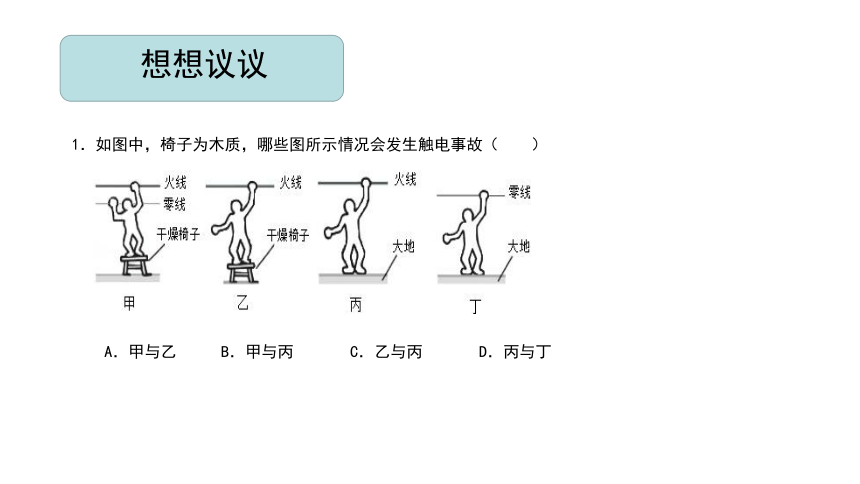

1．如图中，椅子为木质，哪些图所示情况会发生触电事故（　　）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
想想议议
1．如图中，椅子为木质，哪些图所示情况会发生触电事故（　B　）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
想想议议
A．甲、乙都会触电 B．甲、丙都会触电 C．乙、丁都会触电 D．丙、丁都会触电
2．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
想想议议
A．甲、乙都会触电 B．甲、丙都会触电 C．乙、丁都会触电 D．丙、丁都会触电
2．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
想想议议
A．甲、乙都会触电 B．甲、丙都会触电 C．乙、丁都会触电 D．丙、丁都会触电
2．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　D　）
　　（1）切断电源
　　（2）利用绝缘体迅速使触电人摆脱电源
安全用电原则
雷电是大气中一种剧烈的放电现象
安全用电原则
被雷劈过的树
安全用电原则
现代建筑上的避雷针
高压输电铁塔上的防雷导线
安全用电原则
安全用电原则
雷雨时：　　
1．不要举着雨伞或肩抗金属物。
　　2．不要手持金属杆，金属饰物包括手表也要抛离。
3．最好山洞避雨，但不要触及洞壁，双脚并拢蹲下。
　　4．若在旅途中，躲入旅行车厢内最安全
安全用电原则
想想议议
想想议议
1．关于家庭电路和安全用电，下列说法正确的是（　　）A．家庭电路中，电能表是测量家用电器总功率的仪表 B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替 C．雷雨天气可以站在大树下避雨 D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
想想议议
1．关于家庭电路和安全用电，下列说法正确的是（　　）A．家庭电路中，电能表是测量家用电器总功率的仪表 B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替 C．雷雨天气可以站在大树下避雨 D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
想想议议
1．关于家庭电路和安全用电，下列说法正确的是（　D　）A．家庭电路中，电能表是测量家用电器总功率的仪表 B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替 C．雷雨天气可以站在大树下避雨 D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
想想议议
2．下列做法中符合安全用电原则的是（　　）A．家庭电路中控制用电器的开关一定要接在火线上 B．灯泡的侧壁螺旋接火线 C．用电器的金属外壳不用接地线 D．用湿抹布擦拭带电的插座面板
想想议议
2．下列做法中符合安全用电原则的是（　　）A．家庭电路中控制用电器的开关一定要接在火线上 B．灯泡的侧壁螺旋接火线 C．用电器的金属外壳不用接地线 D．用湿抹布擦拭带电的插座面板
想想议议
2．下列做法中符合安全用电原则的是（　A　）A．家庭电路中控制用电器的开关一定要接在火线上 B．灯泡的侧壁螺旋接火线 C．用电器的金属外壳不用接地线 D．用湿抹布擦拭带电的插座面板
想想议议
3.与生活用电有关的说法，其中正确的是（　　）
A．不接触低压带电体，不靠近高压带电体 B．用试电笔可以辨别物体所带电荷是正电荷还是负电荷 C．居民楼里自动控制楼道灯的声敏开关与光敏开关是并 D．遇到触电事故，赶紧用手拉开
想想议议
3.与生活用电有关的说法，其中正确的是（　　）A．不接触低压带电体，不靠近高压带电体 B．用试电笔可以辨别物体所带电荷是正电荷还是负电荷 C．居民楼里自动控制楼道灯的声敏开关与光敏开关是并联的D．遇到触电事故，赶紧用手拉开
想想议议
3.与生活用电有关的说法，其中正确的是（　　）
A．不接触低压带电体，不靠近高压带电体 B．用试电笔可以辨别物体所带电荷是正电荷还是负电荷 C．居民楼里自动控制楼道灯的声敏开关与光敏开关是并联的 D．遇到触电事故，赶紧用手拉开
想想议议
3.与生活用电有关的说法，其中正确的是（ A　）A．不接触低压带电体，不靠近高压带电体 B．用试电笔可以辨别物体所带电荷是正电荷还是负电荷 C．居民楼里自动控制楼道灯的声敏开关与光敏开关是并联的D．遇到触电事故，赶紧用手拉开
3．急 救 措 施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
