3.3摩擦力（44张PPT）

(共44张PPT)
①平面与平面接触，弹力垂直平面。
②点与平面接触，弹力通过接触点而垂直平面。
③曲面和曲面接触，弹力通过接触点垂直于切面而指向圆心。
④.
绳的拉力:沿绳子指向绳子收缩的方向
.
弹力的方向小结

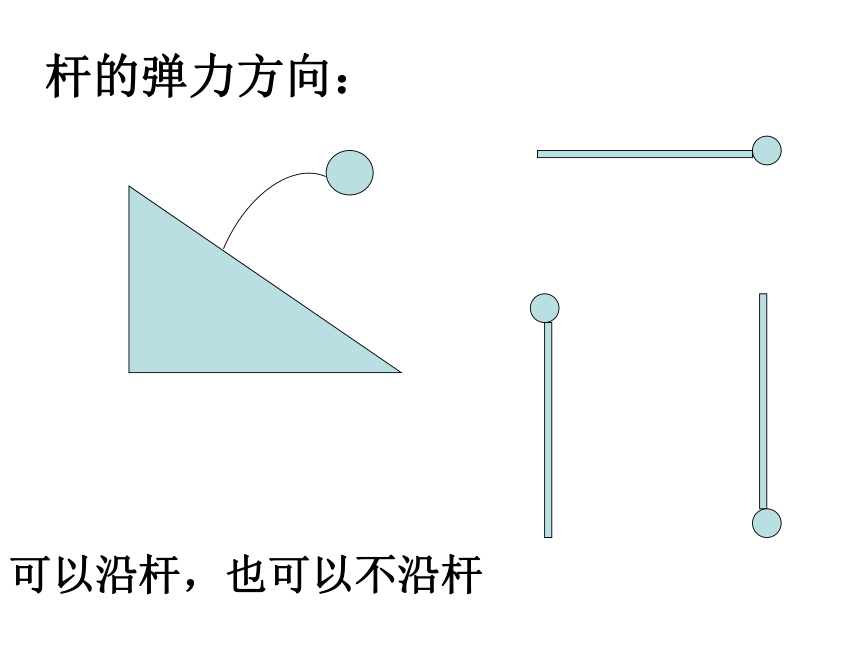

杆的弹力方向：
可以沿杆，也可以不沿杆

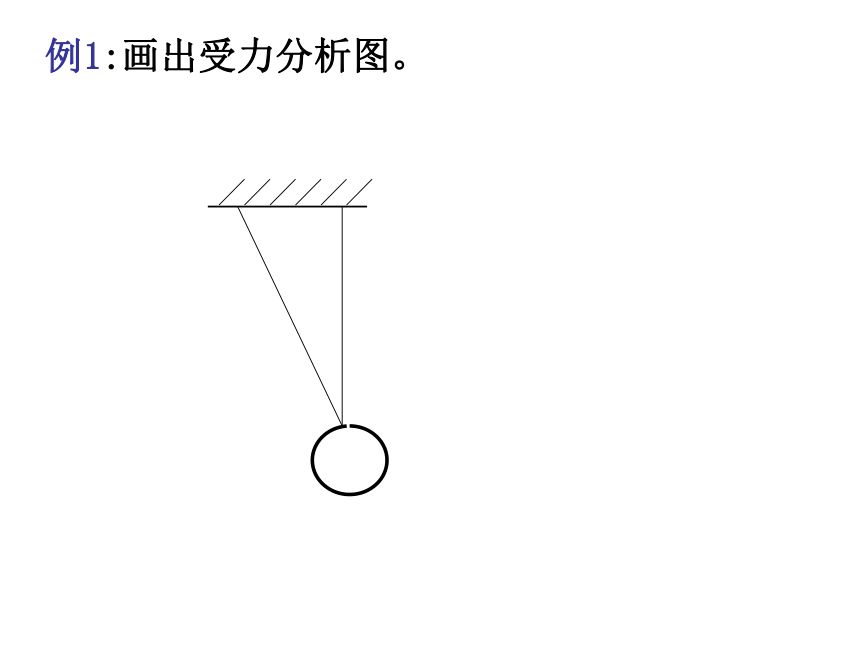

例1:画出受力分析图。

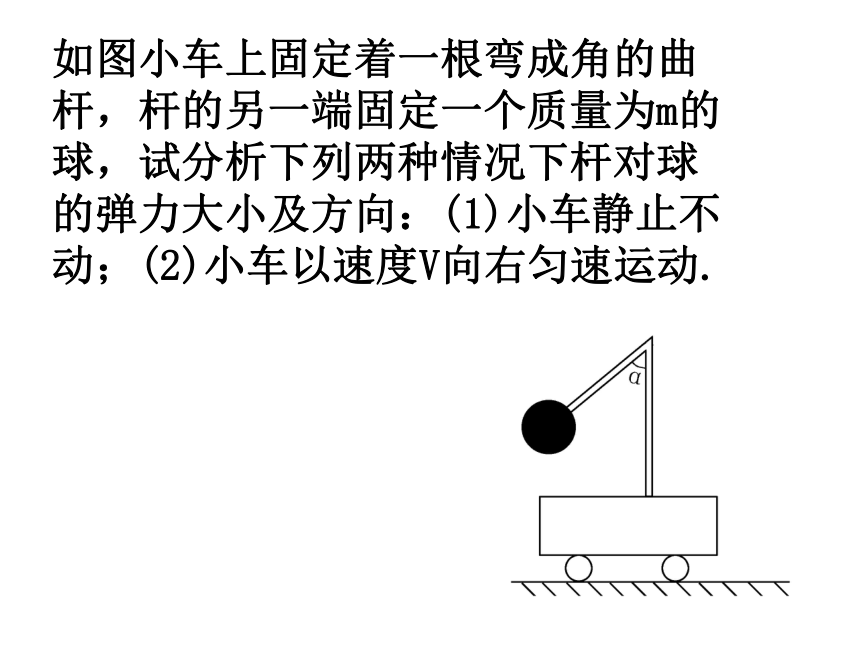

如图小车上固定着一根弯成角的曲杆，杆的另一端固定一个质量为m的球，试分析下列两种情况下杆对球的弹力大小及方向：(1)小车静止不动；(2)小车以速度V向右匀速运动.

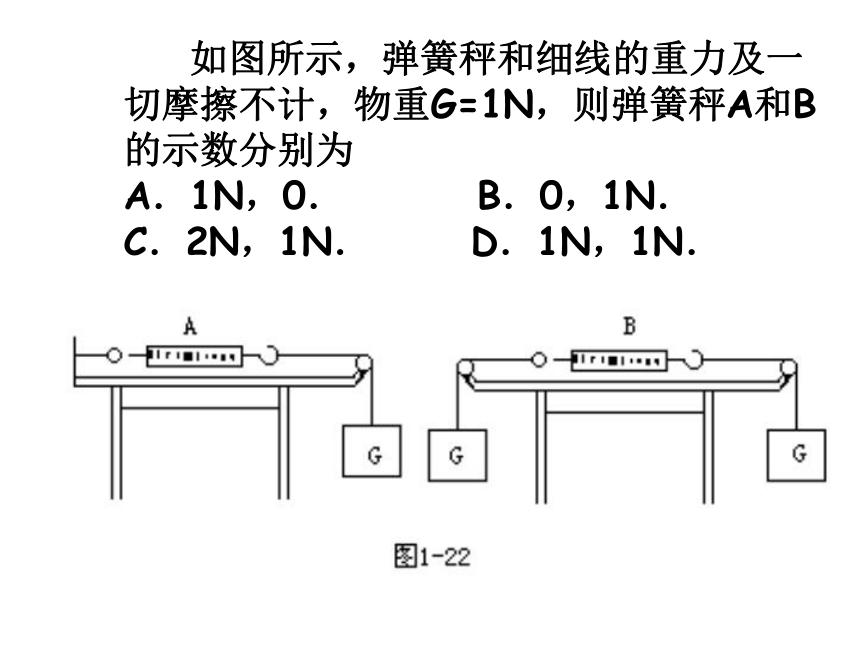

如图所示，弹簧秤和细线的重力及一切摩擦不计，物重G=1N，则弹簧秤A和B的示数分别为　　　　　　　　　　　　　　　　　　　　　　　　　　　
A．1N，0．
B．0，1N．
C．2N，1N．
D．1N，1N．
A
B
m
M
如图两物体的质量分为m和M，物体B静止在地面上，不计摩擦，则物体B对地面的压力为多少？
A
B

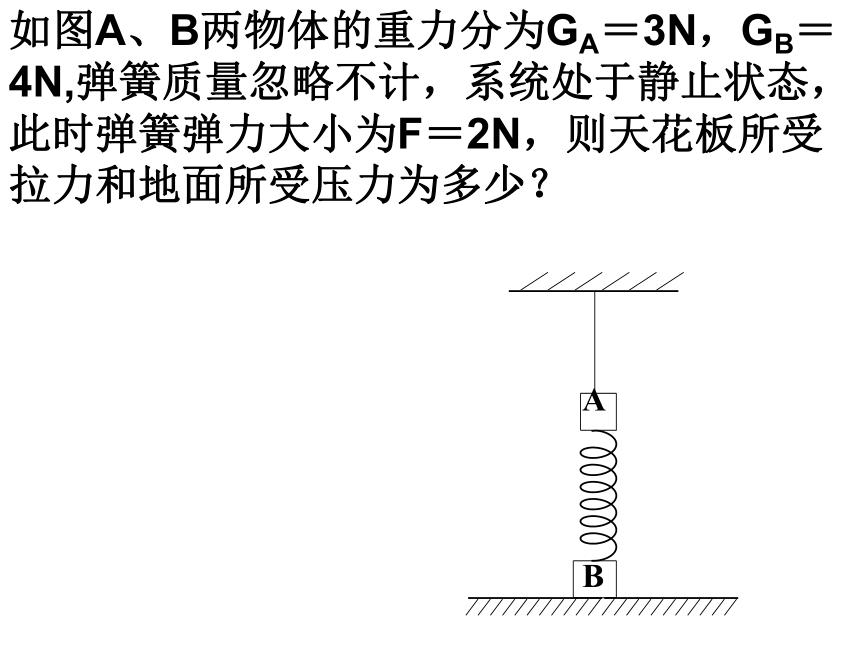

如图A、B两物体的重力分为GA＝3N，GB＝4N,弹簧质量忽略不计，系统处于静止状态，此时弹簧弹力大小为F＝2N，则天花板所受拉力和地面所受压力为多少？
你跟别人的差距，不在于你走得慢，而在于，别人走的时候，你一直在看!
每天再努力一点点，
每天多进步一点点。
成功，要厚积薄发，要忍受煎熬，要耐得住寂寞。坚持，坚持，再坚持，直到最后成功的那一刻。

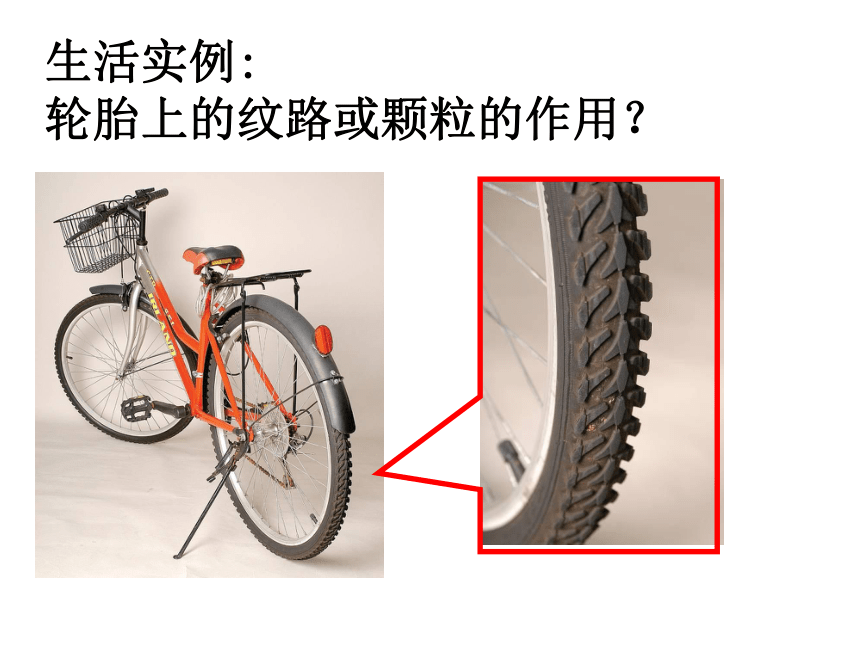

生活实例:
轮胎上的纹路或颗粒的作用？

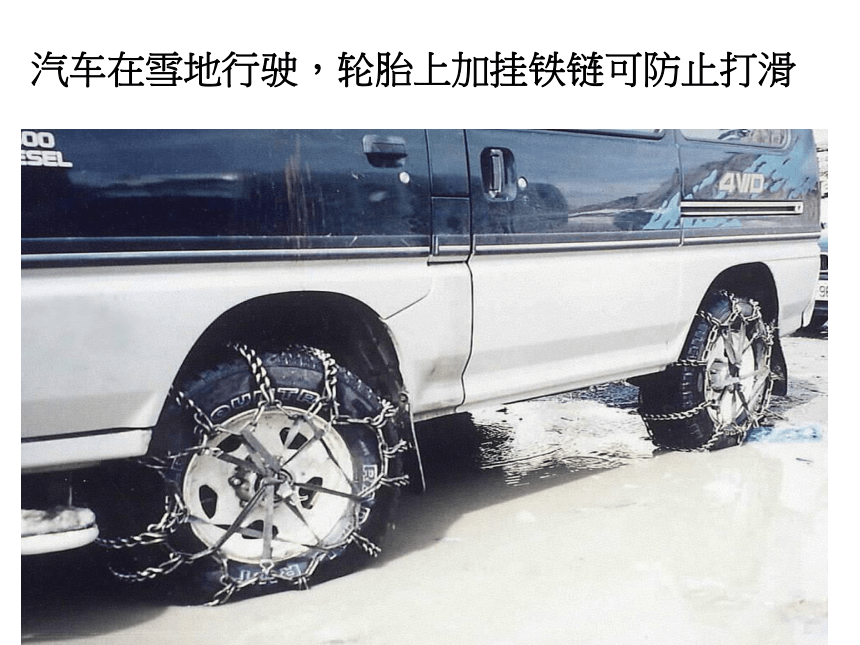

汽车在雪地行驶，轮胎上加挂铁链可防止打滑
1、行驶的汽车，关闭发动机后最终会停下来，这说明什么问题？
2、在书本当中夹一纸条，合上书本拉纸条，会感到费劲。
3、用手去推讲台，讲台不动。
　　
思考:
摩擦力
定义:两个相互接触的物体,当它们发生相对运动或具有相对运动趋势时,就会在接触面上产生阻碍相对运动或相对运动趋势的力.
☆1
静摩擦力
☆2
滑动摩擦力
静摩擦力
定义:两个相互接
触而保持相对静止
的物体,当它们之间存在相对运动趋势时,在它们的接触面上会产生阻碍物体间相对运动趋势的力.
思考
互相接触的物体相对静止时，要怎样能产生相对运动趋势？
推力
摩擦力
静摩擦力
二力平衡
静摩擦力的产生条件
3、接触面不光滑即粗糙
1、两物体相互接触
4、两物体间有相对运动趋势
2、两物体间有形变
下列图中的物体都处于静止状态，有静摩擦力的是
BCD
练习
A
B
C
F
D
F
F
F
F静
静摩擦力的方向
静摩擦力的方向总跟接触面相切，并且跟物体的相对运动趋势方向相反。
F静
木块都保持静止
静摩擦力的大小
F
静摩擦力的大小随运动趋势方向上的推力的增大而增大F静=F
当人的水平推力增大到某一值Fmax时候，物体就要滑动，此时静摩擦力达到最大值，我们把Fmax叫最大静摩擦力
两物体间的静摩擦力F静在0与最大静摩擦力Fmax之间，即0
<
F静≤
Fmax
F
F静
F静
思考
静摩擦力的方向跟运动方向有关系吗？
静摩擦力一定是阻力吗？
静止的物体一定有静摩擦力吗？运动的物体一定没有静摩擦力？
不一定
静摩擦力的方向跟运动方向没有直接关系
静摩擦力可以是阻力，也可以是动力。但它产生的效果一定是阻碍物体间的相对运动趋势
概念辨析
例：判断说法正误：
A.相互压紧的粗糙物体间总有摩擦力作用
B.相互运动的两物体间总有摩擦力作用
C.有弹力一定有摩擦力
D.有摩擦力一定有弹力
辨析1：有摩擦力一定有弹力；
有弹力不一定有摩擦力。
考查：摩擦力的产生条件
课堂训练
用手握住一个油瓶(瓶始终处于竖直方向),下列说法正确的是(
)
A、瓶中油越多，手必须握得越紧
B、手握得越紧，油瓶受到的摩擦力越大
C、不管手握得有多紧，油瓶受到的摩擦力总是一定的
D、以上说法都正确
AC
思考
水平地面上,一个重为G=100N的木箱A受到水平推力F1的作用.当F1=5N时,木箱未被推动,此时木箱受摩擦力Ff=____.当F1=10N
时,木箱仍未被推动,此时木箱受摩擦力Ff=____.
当F1
=
25
N
时，木箱A刚好要被推动，此后木箱A做匀速运动，那么木箱是否仍受摩擦力？若受，摩擦力又是如何产生的呢？
5N
10N
滑动摩擦力
定义：
当一
个物体在另一
个物体表面滑动的时候，会受
到另一个物体阻碍它滑动的力，
这种力叫做滑动摩擦力。
滑动摩擦力的产生条件
3、接触面不光滑即粗糙
1、两物体相互接触
4、两物体间有相对运动
2、两物体间有形变
滑动摩擦力的方向
滑动摩擦力的方向总跟接触面相切，并且跟物体的相对运动方向相反。
物体从左边斜面运动到右边斜面的过程中所受的摩擦力方向如何？
Ff
Ff
Ff
滑动摩擦力方向
注意:
1.不要把“物体的相对运动方向”与“物体的运动方向”等同.
2.“相对”指的是研究对象相对与其接触的物体而言.
3.滑动摩擦力的方向可能跟物体的运动方向相反（阻力）,也可能跟运动方向相同（动力）
滑动摩擦力的大小跟压力成正比
μ的大小跟两接触物体性质（材料及接触面粗糙程度等）有关
F
=μFN
动摩擦因数
滑动摩擦力的大小
滑动摩擦力
压力（支持力）
思考
滑动摩擦力的方向跟运动方向有关系吗？
滑动摩擦力的大小与重力成正比吗？
滑动摩擦力一定是阻力吗？
运动的物体一定有滑动摩擦力吗？
静止的物体一定没有滑动摩擦力吗？
滑动摩擦力的大小与正压力成正比
不一定
滑动摩擦力的方向跟运动方向没有直接关系
滑动摩擦力可以是阻力，也可以是动力。但它产生的效果一定是阻碍物体间的相对运动
下列说法中正确的是
A、若某接触面上有滑动摩擦力，则也一定有弹力
B、弹力的方向与滑动摩擦力的方向一定垂直
C、滑动摩擦力一定阻碍物体的相对滑动
D、滑动摩擦力一定阻碍物体的运动
练习
ABC
关于滑动摩擦力公式F=μFN,
下列说法中正确的是（
）
A、由F=μFN可知，F与FN成正比
B、由μ=F/FN可知，μ与F成正比，与FN成反比
C、F与FN、材料、接触面的粗糙程度都有关
D、μ的大小由接触面的粗糙程度唯一决定
练习
概念辨析
例：判断说法正误：
A.静止的物体所受的摩擦力叫静摩擦力
B.受静摩擦力的物体一定静止
C.运动的物体所受的摩擦力叫滑动摩擦力
D.受滑动摩擦力的物体一定运动
概念辨析
例：判断说法正误：
A.摩擦力的方向总与物体运动方向相反
B.滑动摩擦力的方向总与运动方向相反
C.摩擦力的方向一定与压力方向垂直
辨析3：摩擦力的方向可能与运动方向相同，
也可能相反，也可能垂直；是与相对运动趋
势或相对运动方向相反
考查：摩擦力方向--“相对”
传送带运送物体，物体向上运动，静摩擦力也向上；
力F拉A，B随着向前动，但比A运动的慢。
v
F
A
B
概念辨析
例：判断说法正误：
A.摩擦力总是阻碍物体运动
B.滑动摩擦力一定阻碍物体的运动
C.摩擦力总是阻碍物体的相对运动
辨析4：摩擦力阻碍物体的相对运动，即摩
擦力可以是动力，也可以是阻力
考查：摩擦力
的作用
传送带运送物体，物体向上运动，静摩擦力也向上；
力F拉A，B随着向前动，但比A运动的慢。
v
F
A
B
概念辨析
例：用力将物体压在墙上，处于静止，增
大F，物体所受静摩擦力大小变大
F
F
A
B
例、如图，A、B两物体竖直迭放在水平面上，今用水平力F拉B物体，两物体均静止，那么物体A和B之间是否存在摩擦力的作用？地面对B是否有摩擦力的作用？
概念辨析
考查：静摩擦力有无的判断
辨析、判断静摩擦力方向的方法有：
1、概念判断法：静摩擦力的方向与
相对运动趋势的方向相反
2、二力平衡法：根据二力平衡的条
件判定
静摩擦力方向的判断
例：汽车在平直公路上匀速前进，则（设
驱动轮在后）（　）
Ａ.前、后轮受到的摩擦力均向后
Ｂ.前轮受到的摩擦力向前，后轮
受到的摩擦力向后
Ｃ.前轮受到的摩擦力向后，后轮受
到的摩擦力向前
Ｄ.前后轮均不受到摩擦力
例:一辆汽车在平直公路上，车上有一木箱，试判断下列情况中，木箱所受摩
擦力的方向
1、汽车由静止加速运动时（木箱和汽车无
相对滑动）
2、汽车刹车时（二者没相对滑动）
3、汽车匀速运动时（二者没相对滑动）
4、汽车刹车，木箱在车上向前滑动
5、汽车在匀速过程中突然加速，木箱在车上
滑动时
[例7]：如图所示,把一重为G的物体,用一个F=kt的水平推力压在足够高而平整的竖直墙壁上,t=0时物体的速度为零,试画出物体所受的摩擦力f随时间t变化的图象。
F
f
t
o
G
2G
