4.电路出故障了
教科版四下《电》单元

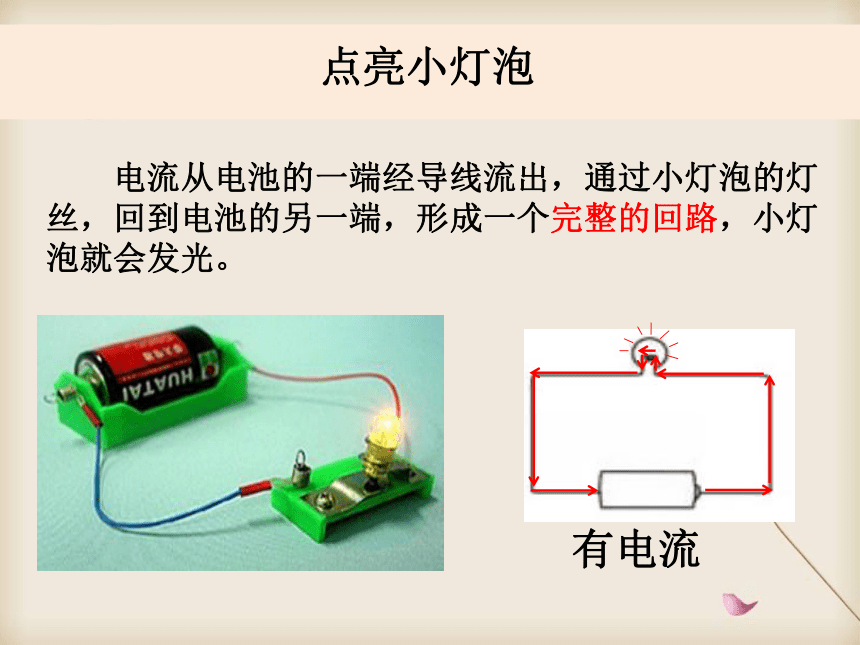

点亮小灯泡
有电流
　　电流从电池的一端经导线流出，通过小灯泡的灯丝，回到电池的另一端，形成一个完整的回路，小灯泡就会发光。
电流中断
小灯泡不亮
4.电路出故障了

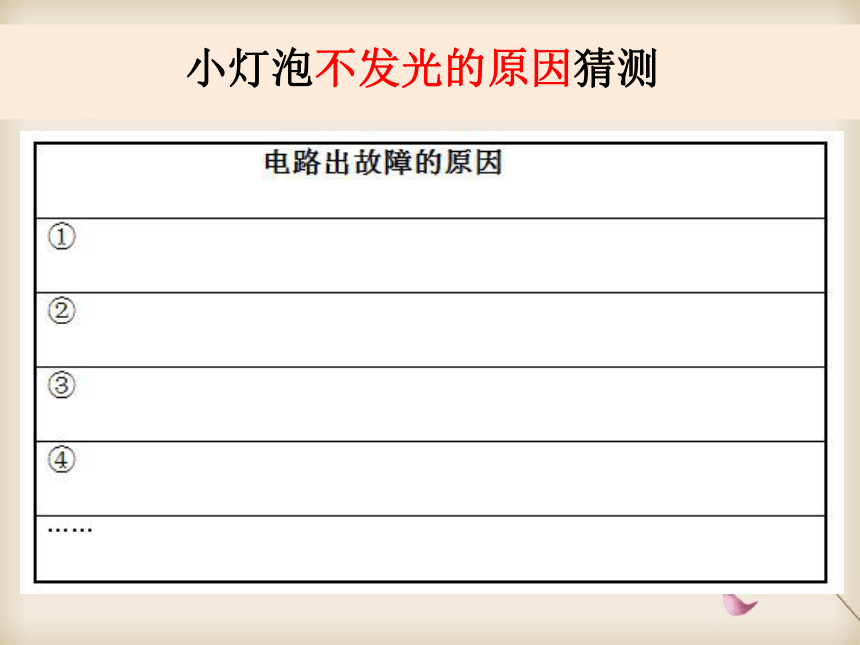

小灯泡不发光的原因猜测
拆下灯座上的一根导线头，再连上一根导线，这就是我们的“电路检测器”。
做一个电路检测器

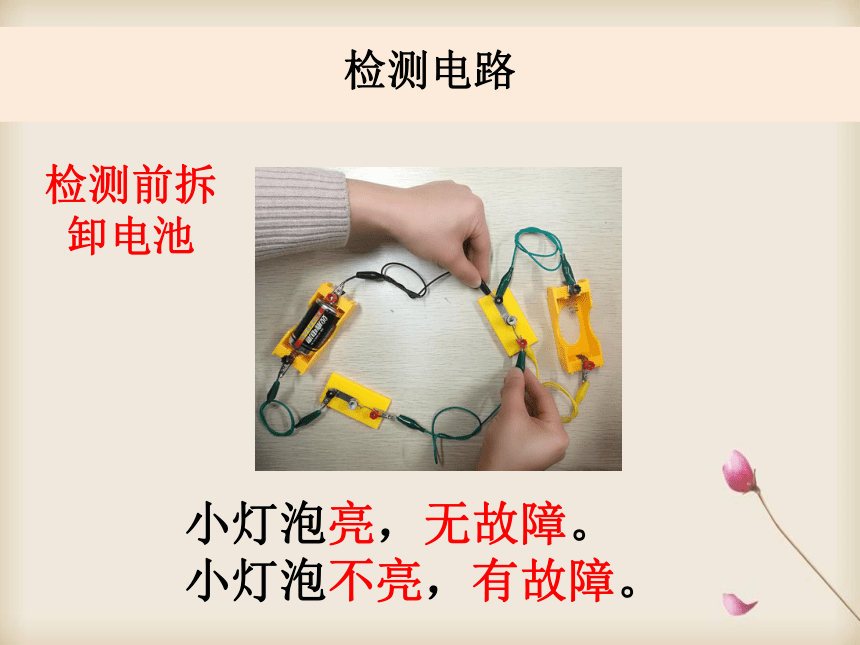

检测电路
小灯泡亮，无故障。
小灯泡不亮，有故障。
检测前拆卸电池
检测元件
若有故障，把元件拆下来继续检测。
思考：如果不拆卸电池进行检测，会怎样呢？
电路检测器
故障电路
如果不拆卸电池进行检测，可能会……
难道故障电路中的灯泡没坏吗？
情况一
灯泡拆卸单独检测。
电池对检测电路有影响。
亮
结果灯泡坏了。
如果不拆卸电池进行检测，可能会……
难道电路没故障吗？
情况二
电池对检测电路有影响。
不亮
检测电路。
原来电池连接反了。
检测（边实验边记录）
电路故障
①检测法
用电路检测器检测电路中的故障。
②检查法
检查电路中的连接是否完好。
③替换法
用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。
