第二章第3节自感现象的应用

(共21张PPT)
形式多样日光灯
应用广泛的日光灯
日光灯优点
（1）比白炽灯省电。发光效率是白炽灯的5-6倍
（2）日光灯的发光颜色比白炽灯更接近日光，光色好，且发光柔和。
（3）白炽灯：寿命短，普通白炽灯的寿命只有1000 -3000小时之间。日光灯寿命较长，一般有效寿命是3000-6000小时。
白炽灯
日光灯
日光灯灯管
1、结构
氩气、低压水银蒸汽
2、工作条件：
起辉电压：700V以上
工作电压：40W灯管100V左右
荧光粉发出可见光
受到紫外
线照射时
在高压下导电
发出紫外线
两端灯丝给气体加热 并给气体加上高电压
镇流器结构和作用：
启动时提供瞬时高压 正常工作时降压限流

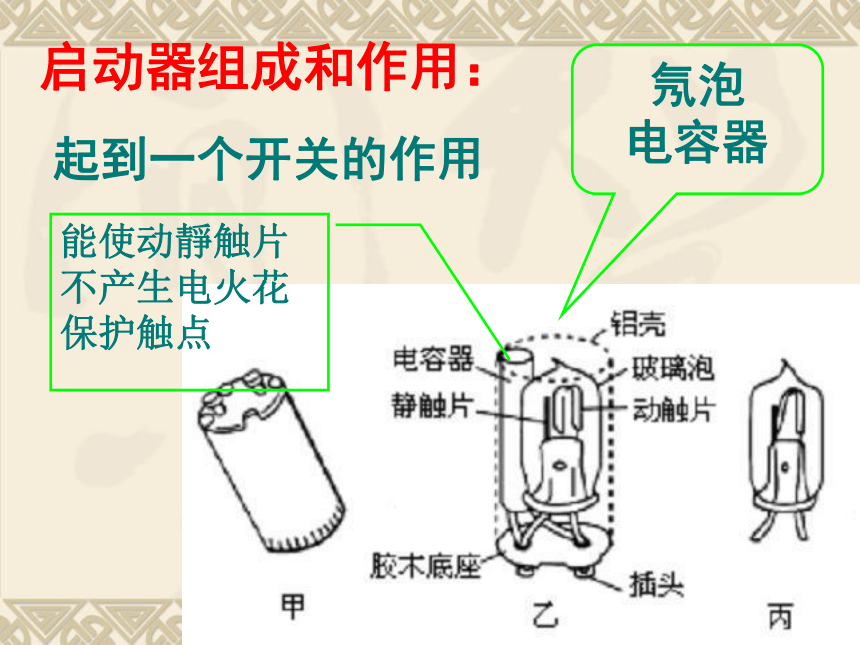

启动器组成和作用：
起到一个开关的作用
能使动靜触片不产生电火花保护触点
氖泡
电容器
日光灯
日光灯电路图
电流流向
镇流器在启动时产生瞬时高压，在正常工作时起降压限流的作用。启动器起自动开关的作用。
镇流器和启动器在电路中的作用
思考：
如果日光灯的启动器丢失，作为应急措施，可以用一小段带绝缘外皮的导线来启动日光灯吗？怎么做？
紫外灯
荧光高压汞灯
拓展
感应圈
w creatorcomEcn
TS
32W
28w
22W
40w
40W
32W
Photo by Keel
MIRAGB HOTEI
L
Irai
二
灯脚
内壁涂有荧光粉玻璃管
灯头灯丝汞蒸
内壁涂有荧光粉
灯脚
日光灯管的结构
盖
漆包线
引线
外壳
硅钢片
日光灯镇流器
电容器点∷<壳
玻璃泡
静触片
动触片
胶木底座
插头
甲
乙
丙
PLA
起辉
开关
日光灯电路启动过程
静角
拟
凸鸟
灯管8
~220V
起动器
曰灯管回
镇流器
220V
起动器
g+高压
镇流器
起动器
镇流器
~220V
F8T5/BLB CE
n
1初纵线围2次级线3绝绿
4铁芝
5,转换开关6斯续器7.电容器8.政电器
图2-23盛应圆结构简图
