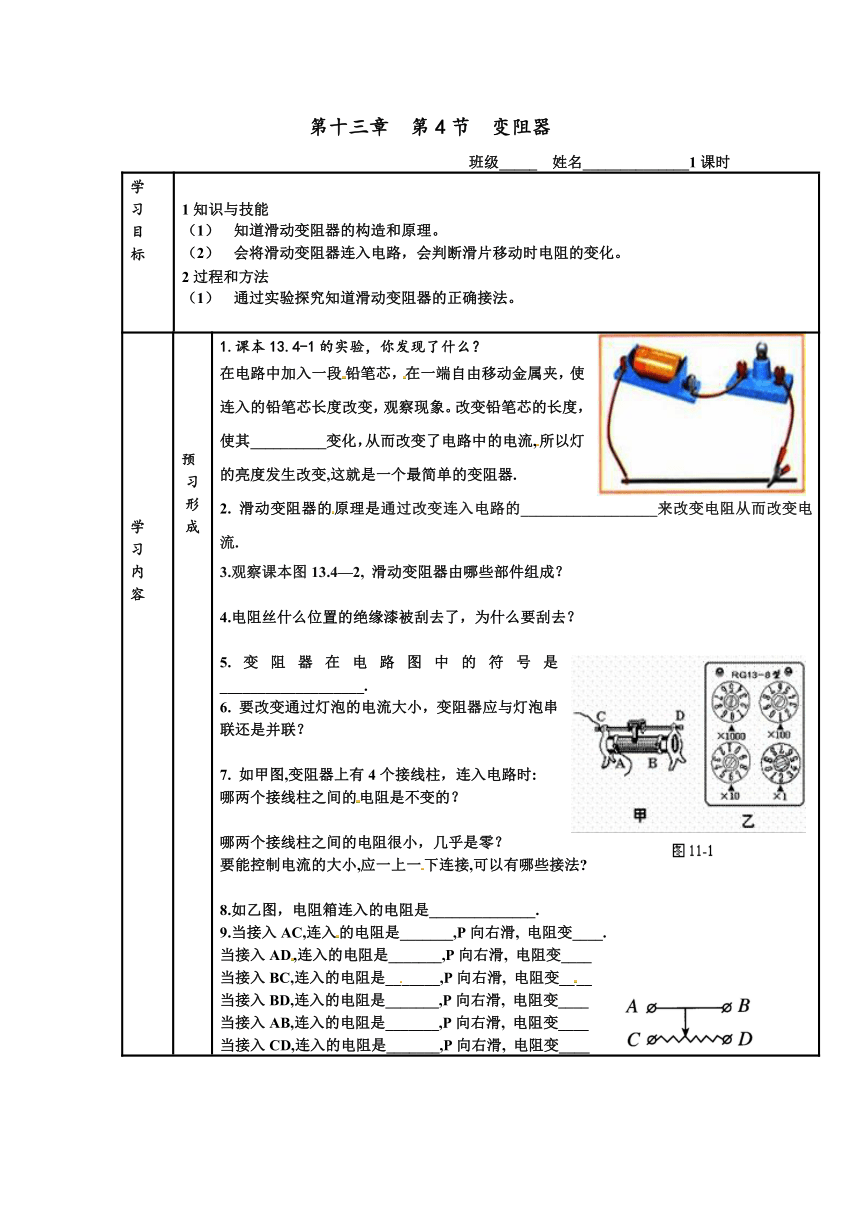

第十三章 第4节 变阻器
班级_____ 姓名______________1课时
学习目标 1知识与技能知道滑动变阻器的构造和原理。会将滑动变阻器连入电路，会判断滑片移动时电阻的变化。2过程和方法通过实验探究知道滑动变阻器的正确接法。
学习内容 预习形成 1.课本13.4-1的实验，你发现了什么？在电路中加入一段铅笔芯，在一端自由移动金属夹，使连入的铅笔芯长度改变，观察现象。改变铅笔芯的长度，使其__________变化，从而改变了电路中的电流,所以灯的亮度发生改变,这就是一个最简单的变阻器.2. 滑动变阻器的原理是通过改变连入电路的__________________来改变电阻从而改变电流.3.观察课本图13.4—2, 滑动变阻器由哪些部件组成？4.电阻丝什么位置的绝缘漆被刮去了，为什么要刮去？5.变阻器在电路图中的符号是___________________.6. 要改变通过灯泡的电流大小，变阻器应与灯泡串联还是并联？7. 如甲图,变阻器上有4个接线柱，连入电路时:哪两个接线柱之间的电阻是不变的？哪两个接线柱之间的电阻很小，几乎是零？要能控制电流的大小,应一上一下连接,可以有哪些接法 8.如乙图，电阻箱连入的电阻是______________.9.当接入AC,连入的电阻是_______,P向右滑, 电阻变____.当接入AD,连入的电阻是_______,P向右滑, 电阻变____当接入BC,连入的电阻是_______,P向右滑, 电阻变____当接入BD,连入的电阻是_______,P向右滑, 电阻变____当接入AB,连入的电阻是_______,P向右滑, 电阻变____当接入CD,连入的电阻是_______,P向右滑, 电阻变____
合作展示 1.要使灯泡由暗变亮，接通电路前应将滑片放到什么位置 2.将图中的变阻器接入电路中，当滑片P向左移动时，要使电阻减少，应接的接线柱是______________.3.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流，且P向右L2变亮。连接实物图。
检测反馈 1.在图所示的电路中，如果变阻器滑片P由A向B移动，通过灯泡的电流强度变大，导线E端接在变阻器的___________接线柱上，在图上画出这段导线。2.所示是电阻箱的结构示意图、实验需要12欧姆的电阻，应将图中电阻箱上的______号铜塞同时拨去，也可将______号铜塞同时拨去。3.是分别表示三个滑动变阻器使用时的连接方法，如果滑片p都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。
学习小结
