(共13张PPT)

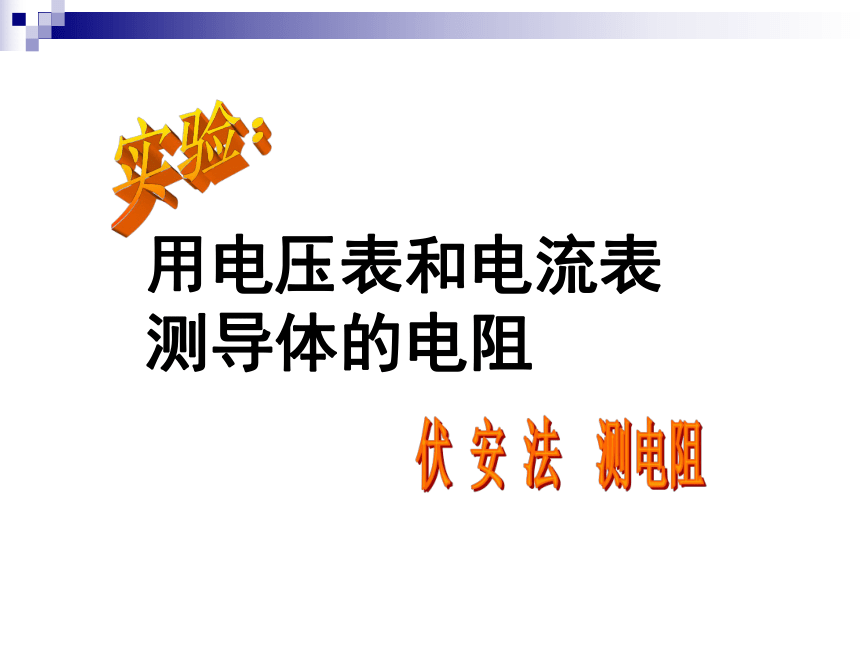

用电压表和电流表测导体的电阻

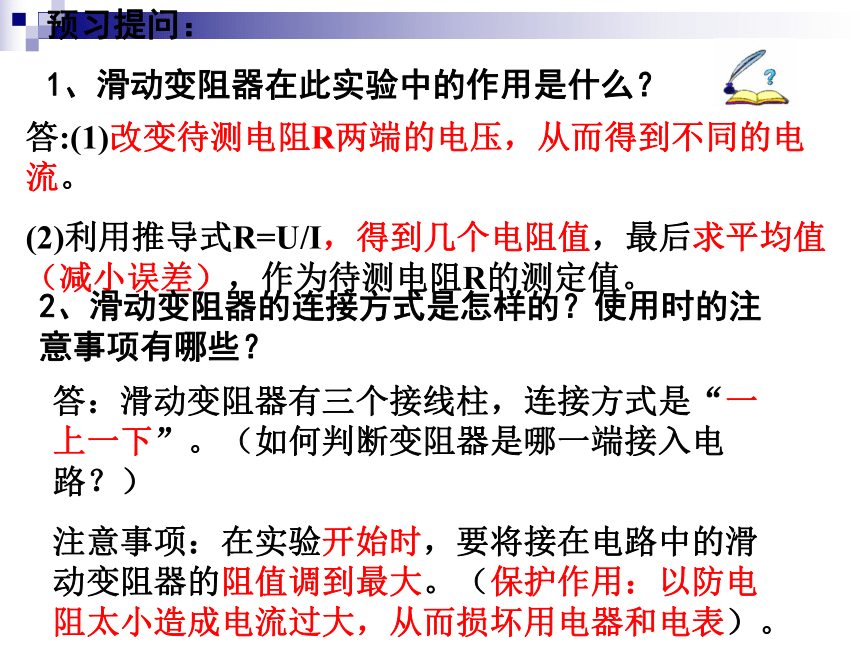

预习提问:
1、滑动变阻器在此实验中的作用是什么?
答:(1)改变待测电阻R两端的电压,从而得到不同的电流。
(2)利用推导式R=U/I,得到几个电阻值,最后求平均值(减小误差),作为待测电阻R的测定值。
2、滑动变阻器的连接方式是怎样的?使用时的注意事项有哪些?
答:滑动变阻器有三个接线柱,连接方式是“一上一下”。(如何判断变阻器是哪一端接入电路?)
注意事项:在实验开始时,要将接在电路中的滑动变阻器的阻值调到最大。(保护作用:以防电阻太小造成电流过大,从而损坏用电器和电表)。

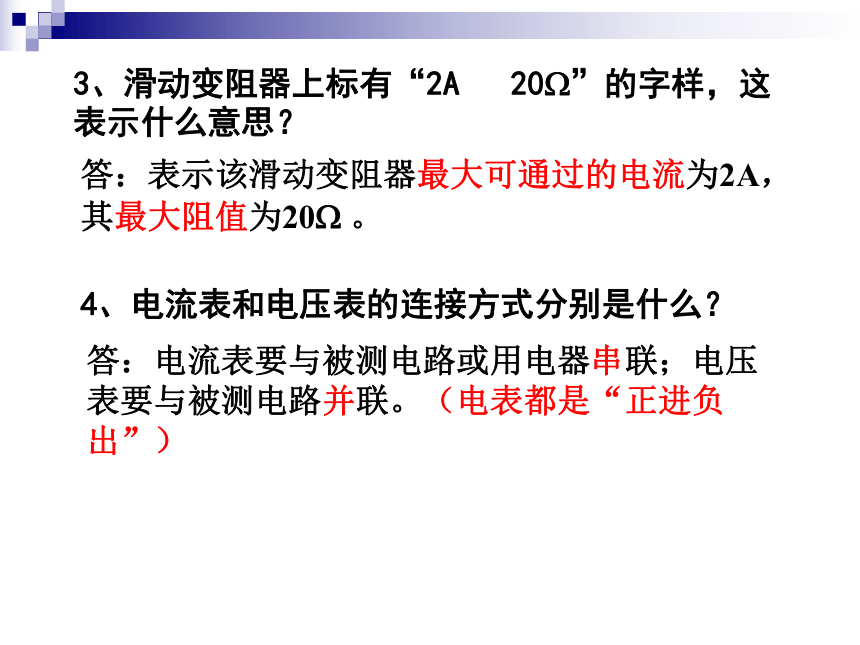

3、滑动变阻器上标有“2A 20 ”的字样,这表示什么意思?
答:表示该滑动变阻器最大可通过的电流为2A,其最大阻值为20 。
4、电流表和电压表的连接方式分别是什么?
答:电流表要与被测电路或用电器串联;电压表要与被测电路并联。(电表都是“正进负出”)
L2
L1
讨论:下图中电压表测量的是哪个的电压?
- +
L2
L1
电压表测量的是与它并联的那条支路两端的电压。
L1两端的电压
等效电路

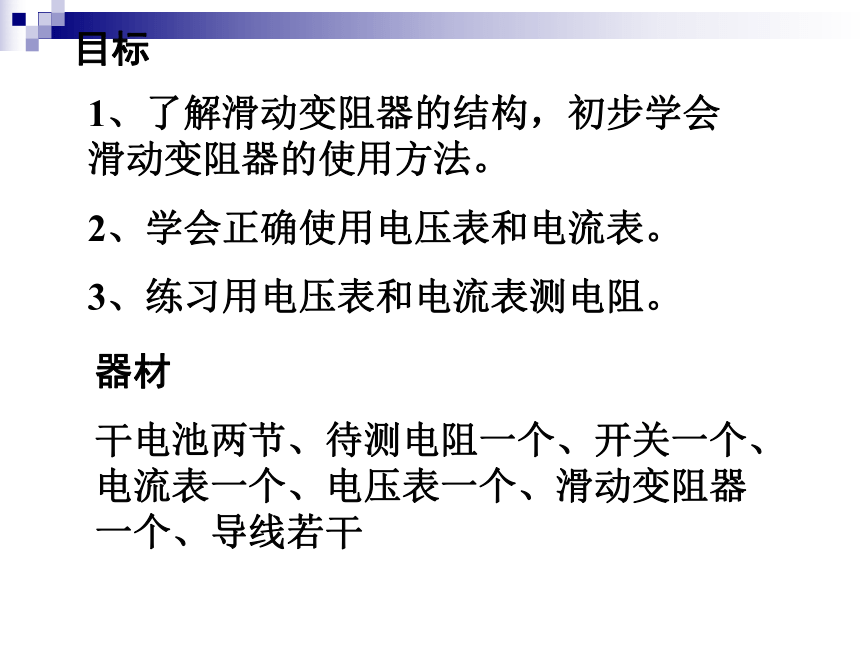

目标
1、了解滑动变阻器的结构,初步学会滑动变阻器的使用方法。
2、学会正确使用电压表和电流表。
3、练习用电压表和电流表测电阻。
器材
干电池两节、待测电阻一个、开关一个、电流表一个、电压表一个、滑动变阻器一个、导线若干
实验内容:
1、按下图连接好电路。在闭合开关前,应将滑动变阻器的滑片P移到最大的位置。
A B
P
S
R
在闭合开关前,要检查所连接电路是否短路或开路,确认无误后,才闭合开关。
(滑片P移到A端)
S
R
接法一:
R
电流表和电压表都选小量程,准确度提高。
- +
- +
2、闭合开关S,读出电路中被测电阻R两端的电压U1和通过电阻的电流I1,记录在表格中。
3、改变滑动变阻器的电阻,再读出电路中被测电阻R两端的电压U2和通过电阻的电流I2 ,记录在表格中。
4、同3如此,再重复一次。得到U3和I3 ,记录在表格中。
5、将三组读数代入欧姆定律I=U/R的推导式R=U/I,
算出电阻值,最后利用式子 求三个
电阻的平均值,作为带测电阻R的测定值。
实验次数 I/安 U/伏 R/欧 R的平均值/欧
1
2
3
数据及时记录在下表格中:
作业:
1、《全能》P145牛刀小试;(第2、7小题不做);
2、预习八下第2节各种各样的土壤。
S
R
接法二:
R
