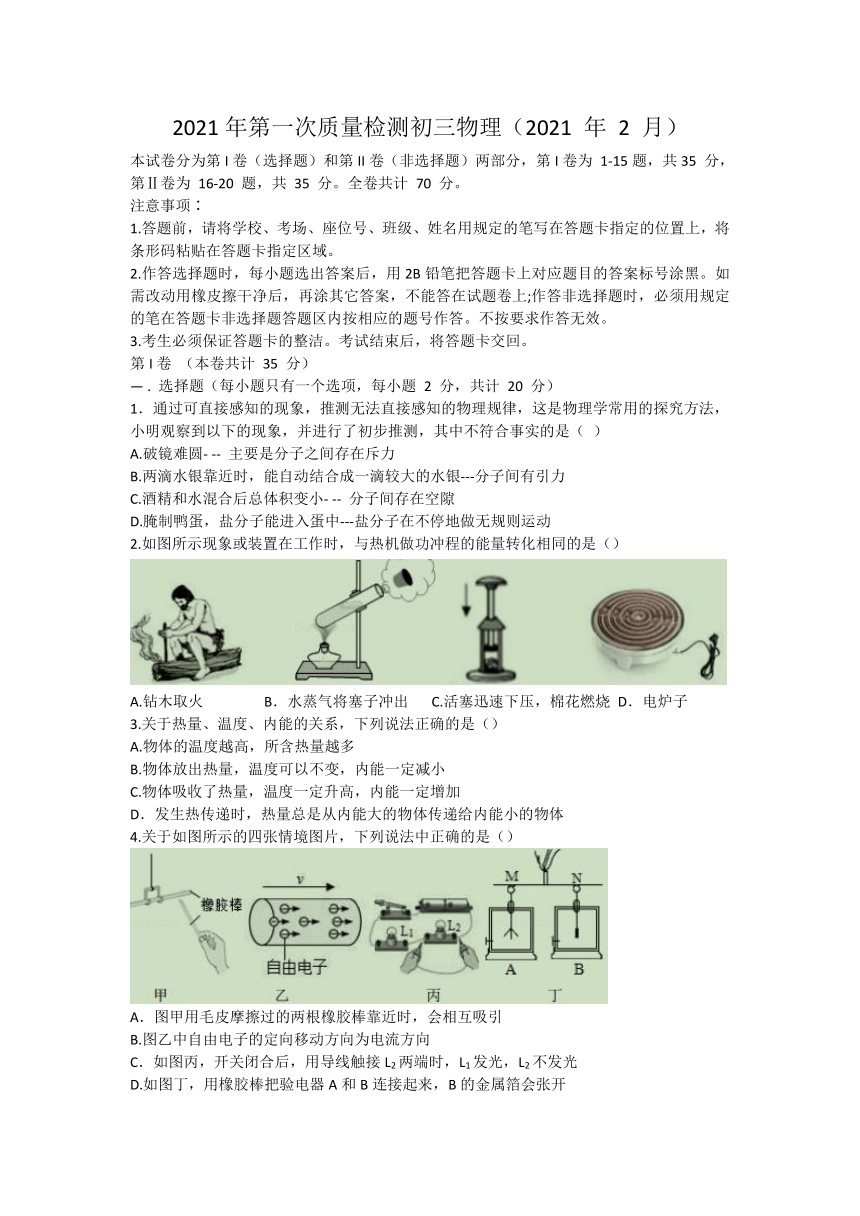

2021年第一次质量检测初三物理（2021 年 2 月）
本试卷分为第I卷（选择题）和第II卷（非选择题）两部分，第I卷为 1-15题，共35 分，第Ⅱ卷为 16-20 题，共 35 分。全卷共计 70 分。
注意事项∶
1.答题前，请将学校、考场、座位号、班级、姓名用规定的笔写在答题卡指定的位置上，将条形码粘贴在答题卡指定区域。
2.作答选择题时，每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动用橡皮擦干净后，再涂其它答案，不能答在试题卷上;作答非选择题时，必须用规定的笔在答题卡非选择题答题区内按相应的题号作答。不按要求作答无效。
3.考生必须保证答题卡的整洁。考试结束后，将答题卡交回。
第I卷 （本卷共计 35 分）
— . 选择题（每小题只有一个选项，每小题 2 分，共计 20 分）
1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学常用的探究方法，
小明观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A.破镜难圆- -- 主要是分子之间存在斥力
B.两滴水银靠近时，能自动结合成一滴较大的水银---分子间有引力
C.酒精和水混合后总体积变小- -- 分子间存在空隙
D.腌制鸭蛋，盐分子能进入蛋中---盐分子在不停地做无规则运动
2.如图所示现象或装置在工作时，与热机做功冲程的能量转化相同的是（）
A.钻木取火 B．水蒸气将塞子冲出 C.活塞迅速下压，棉花燃烧 D．电炉子
3.关于热量、温度、内能的关系，下列说法正确的是（）
A.物体的温度越高，所含热量越多
B.物体放出热量，温度可以不变，内能一定减小
C.物体吸收了热量，温度一定升高，内能一定增加
D．发生热传递时，热量总是从内能大的物体传递给内能小的物体
4.关于如图所示的四张情境图片，下列说法中正确的是（）
图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B.图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D.如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开

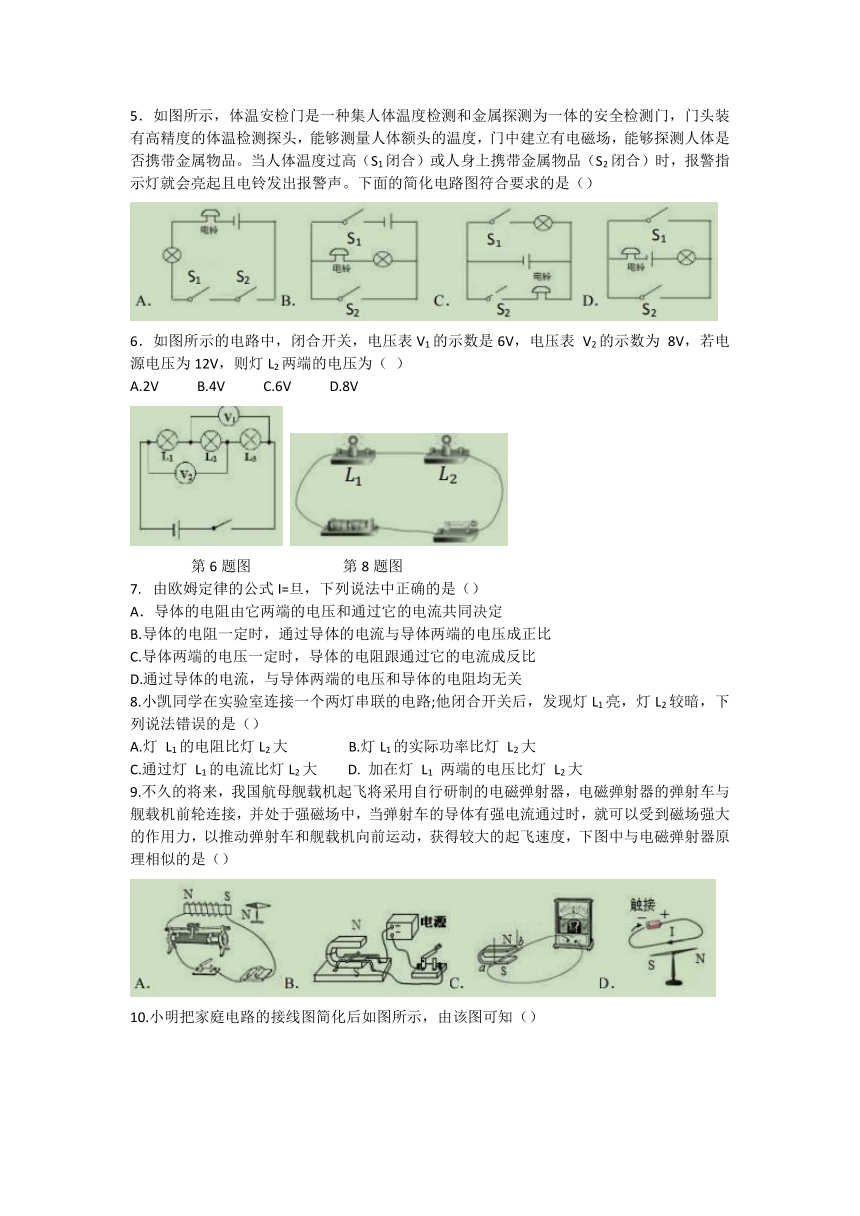

5．如图所示，体温安检门是一种集人体温度检测和金属探测为一体的安全检测门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测人体是否携带金属物品。当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且电铃发出报警声。下面的简化电路图符合要求的是（）
6．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表 V2的示数为 8V，若电源电压为12V，则灯L2两端的电压为（ ）
A.2V B.4V C.6V D.8V

第6题图 第8题图
由欧姆定律的公式I=旦，下列说法中正确的是（）
导体的电阻由它两端的电压和通过它的电流共同决定
B.导体的电阻一定时，通过导体的电流与导体两端的电压成正比
C.导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D.通过导体的电流，与导体两端的电压和导体的电阻均无关
8.小凯同学在实验室连接一个两灯串联的电路;他闭合开关后，发现灯L1亮，灯L2较暗，下列说法错误的是（）
A.灯 L1的电阻比灯L2大 B.灯L1的实际功率比灯 L2大
C.通过灯 L1的电流比灯L2大 D. 加在灯 L1 两端的电压比灯 L2大
9.不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是（）

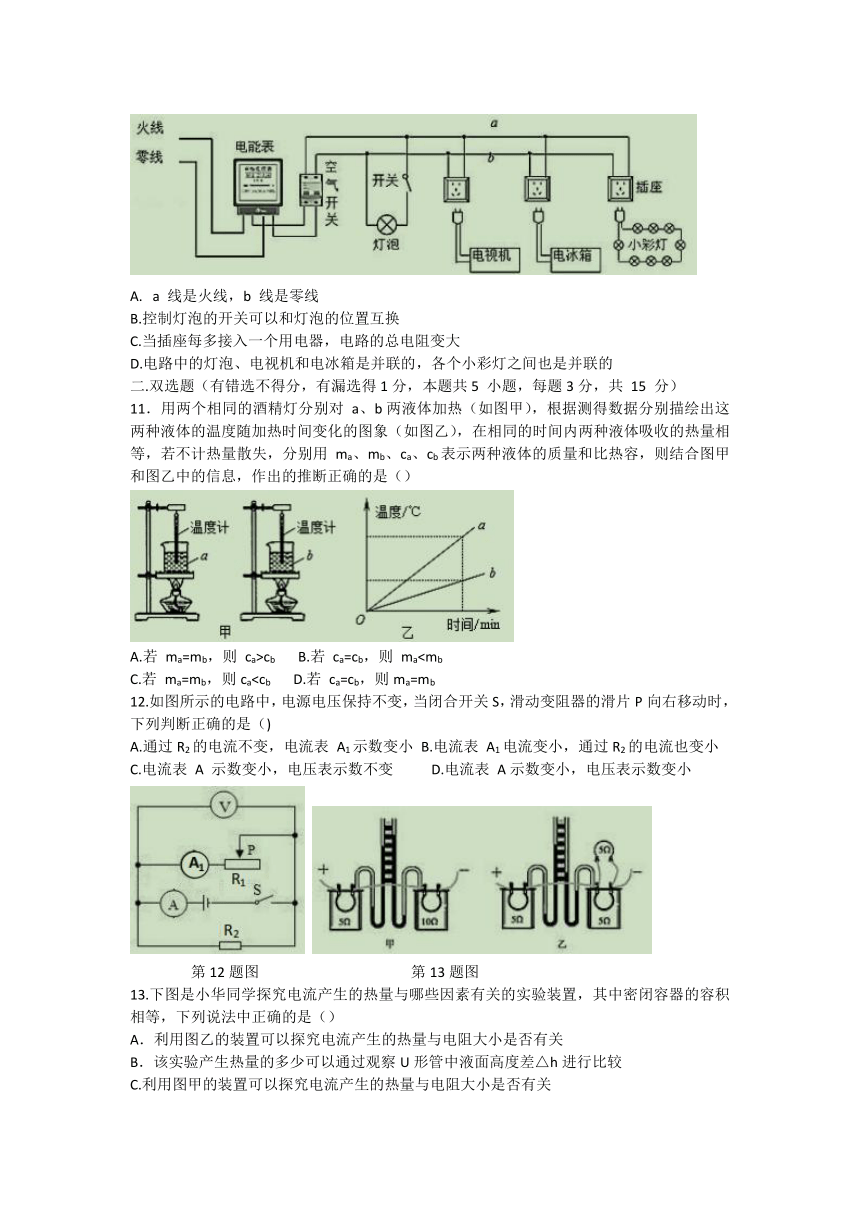

10.小明把家庭电路的接线图简化后如图所示，由该图可知（）
a 线是火线，b 线是零线
B.控制灯泡的开关可以和灯泡的位置互换
C.当插座每多接入一个用电器，电路的总电阻变大
D.电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的
二.双选题（有错选不得分，有漏选得1分，本题共5 小题，每题3分，共 15 分）
11．用两个相同的酒精灯分别对 a、b两液体加热（如图甲），根据测得数据分别描绘出这两种液体的温度随加热时间变化的图象（如图乙），在相同的时间内两种液体吸收的热量相等，若不计热量散失，分别用 ma、mb、ca、cb表示两种液体的质量和比热容，则结合图甲和图乙中的信息，作出的推断正确的是（）
A.若 ma=mb，则 ca>cb B.若 ca=cb，则 maC.若 ma=mb，则ca12.如图所示的电路中，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（)
A.通过R2的电流不变，电流表 A1示数变小 B.电流表 A1电流变小，通过R2的电流也变小
C.电流表 A 示数变小，电压表示数不变 D.电流表 A示数变小，电压表示数变小

第12题图 第13题图
13.下图是小华同学探究电流产生的热量与哪些因素有关的实验装置，其中密闭容器的容积相等，下列说法中正确的是（）
A．利用图乙的装置可以探究电流产生的热量与电阻大小是否有关
B．该实验产生热量的多少可以通过观察U形管中液面高度差△h进行比较
C.利用图甲的装置可以探究电流产生的热量与电阻大小是否有关
D.图乙装置中右侧空气盒中5Ω 电阻产生的热量比左侧空气盒中5Ω 电阻产生的热量多

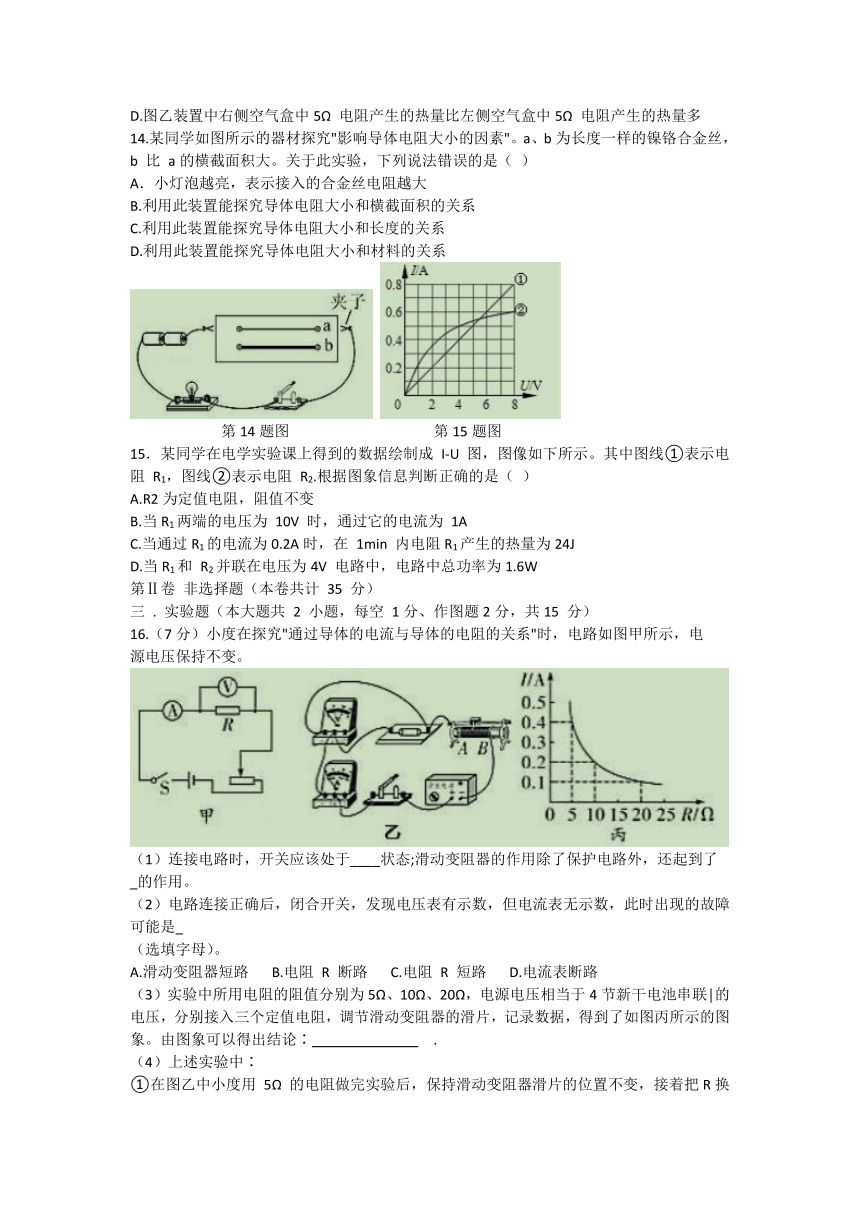

14.某同学如图所示的器材探究"影响导体电阻大小的因素"。a、b为长度一样的镍铬合金丝，b 比 a的横截面积大。关于此实验，下列说法错误的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B.利用此装置能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和长度的关系
D.利用此装置能探究导体电阻大小和材料的关系

第14题图 第15题图
15．某同学在电学实验课上得到的数据绘制成 I-U 图，图像如下所示。其中图线①表示电
阻 R1，图线②表示电阻 R2.根据图象信息判断正确的是（ ）
A.R2为定值电阻，阻值不变
B.当R1两端的电压为 10V 时，通过它的电流为 1A
C.当通过R1的电流为0.2A时，在 1min 内电阻R1产生的热量为24J
D.当R1和 R2并联在电压为4V 电路中，电路中总功率为1.6W
第Ⅱ卷 非选择题（本卷共计 35 分）
三 . 实验题（本大题共 2 小题，每空 1分、作图题2分，共15 分）
16.（7分）小度在探究"通过导体的电流与导体的电阻的关系"时，电路如图甲所示，电
源电压保持不变。
（1）连接电路时，开关应该处于____状态;滑动变阻器的作用除了保护电路外，还起到了
_的作用。
（2）电路连接正确后，闭合开关，发现电压表有示数，但电流表无示数，此时出现的故障可能是_
（选填字母）。
A.滑动变阻器短路 B.电阻 R 断路 C.电阻 R 短路 D.电流表断路
（3）实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压相当于4节新干电池串联│的电压，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图象。由图象可以得出结论∶ .
（4）上述实验中∶
①在图乙中小度用 5Ω 的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为 10Ω 的电阻接入电路，闭合开关，应向___（选填"A"或"B"）端移动滑片，直至电压表示数为_____V 时，读出电流表的示数;
②为完成整个实验，小度应选取的滑动变阻器的规格为_____（选填字母）。
A."50Ω 1.0A" B."30Ω 1.0A" C."20Ω 1.0A"
17.（8分）在"测量小灯泡的额定功率"实验中，灯泡上标有"3.8V"字样，电源电压恒定.
（1）请你用笔画线代替导线，将图1中的实物电路连接完整.
（2）开始实验，在移动变阻器滑片的过程中，眼睛应先注视_____的示数，直至灯泡正常发光，此时电流表的示数如图2所示，则灯泡的额定功率为_____W.
（3）完成上述实验后，小聪利用一个阻值已知的电阻R0和一个单刀双掷开关，设计了如图3所示的电路，也测出了灯泡的电功率．请完成下列实验步骤∶
①闭合开关S1，将S2拨到触点___（选填"1"或"2"），移动滑片，使电压表的示数为___V;
②再将开关S2拨到触点____（选填"1"或"2"），保持滑片的位置不动，读出电压表的示数U;
③灯泡额定功率的表达式为P额=_ （用已知量和测量量表示）.
四 .计算题（共 2小题，15分）
18.（7分）创建生态文明城市需要共同关注环境，而空气质量是生态环境的重要指数。我市某科技兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压 12V保持不变，Ro=10Ω，当电压表示数为8V时，求∶
（1）通过 Ro的电流;
（2）气敏电阻 R 的阻值;
（3）此时空气的质量指数。

（8 分）大多数家用电热水器都有多个挡位，学习了电学相关知识后，小敏同学利用电压为 3V 的电源、两个定值电阻，设计了如图所示的电路来模拟探究电热水器多挡位的问题.已知R1=10Ω，R2=20Ω
求∶（1）S1、S3断开，S2闭合时，电路中的电流;
S2断开，S1、S3闭合时，该电路的总功率。

五 .综合分析题（请同学们在 20-A和20-B任选1题完成，并在答题卡上填涂你准备完成的题号，每空1分，共 15 分）
20-A. 阅读下列材料，回答下列问题
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。因乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度增大而减小。下表为其部分工作参数（注∶电池总容量 2.5Ah是指在额定电压下以 2.5A的电流可工作1小时）
（1）图乙中电磁铁是根据电流的_____效应做成的
（2）接通电源，机器人工作，当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流将____（选填"增强"、"不变"或"减弱"），失磁性_____（选填"增强"、"不变"或"减弱"），B 触头将与___（选填"A"或"C"）触头接触。
（3）充满电后电池储存的电能为_ J
20-B.如图甲是LED电筒和LED吸顶灯，它主要部分是高亮度白色发光二极管，具有光效高、耗电少、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后的第四代电光源。 LED的发光原理与白炽灯先发热后发光原理截然不同，它是直接把电能转换成光能的元件，故其发光效率较高，是新一代固体冷光源，将逐步取代传统光源。图乙是LED的元件实物及符号。由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于工作状态∶反之，电流不能从负极流向正极，二极管不工作（看作断路）。利用图丙所示电路可以研究发光二极管的工作特性∶把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关 S，LED即处于工作状态，调节变阻器滑片，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如图丁所示。
请根据上述材料，回答下列问题∶
（1）LED 灯之所以节能，被称为冷光源，是因为电流热效应损耗的能量比白炽灯
（填"高"或"低"）;
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光;断开S，对调电源的正负极后再闭合 S，LED_____（填"能"或"不能"）发光，此时电压表____示数，电流表_____示数（均填"有"或"没有"）。
（3）铭牌为"220V8W"的LED灯与"220V50W"的白炽灯发光亮度相当，两灯正常发光10h，LED灯节约的电能全部用来给水加热，不计热量损失，能使初温为20℃，质量为10kg的水，温度升高____℃。（其中水的比热容为4.2×103J/（kg.℃）
