青海省西宁市海湖中学2020-2021学年高二下学期开学考试物理试题 Word版含答案

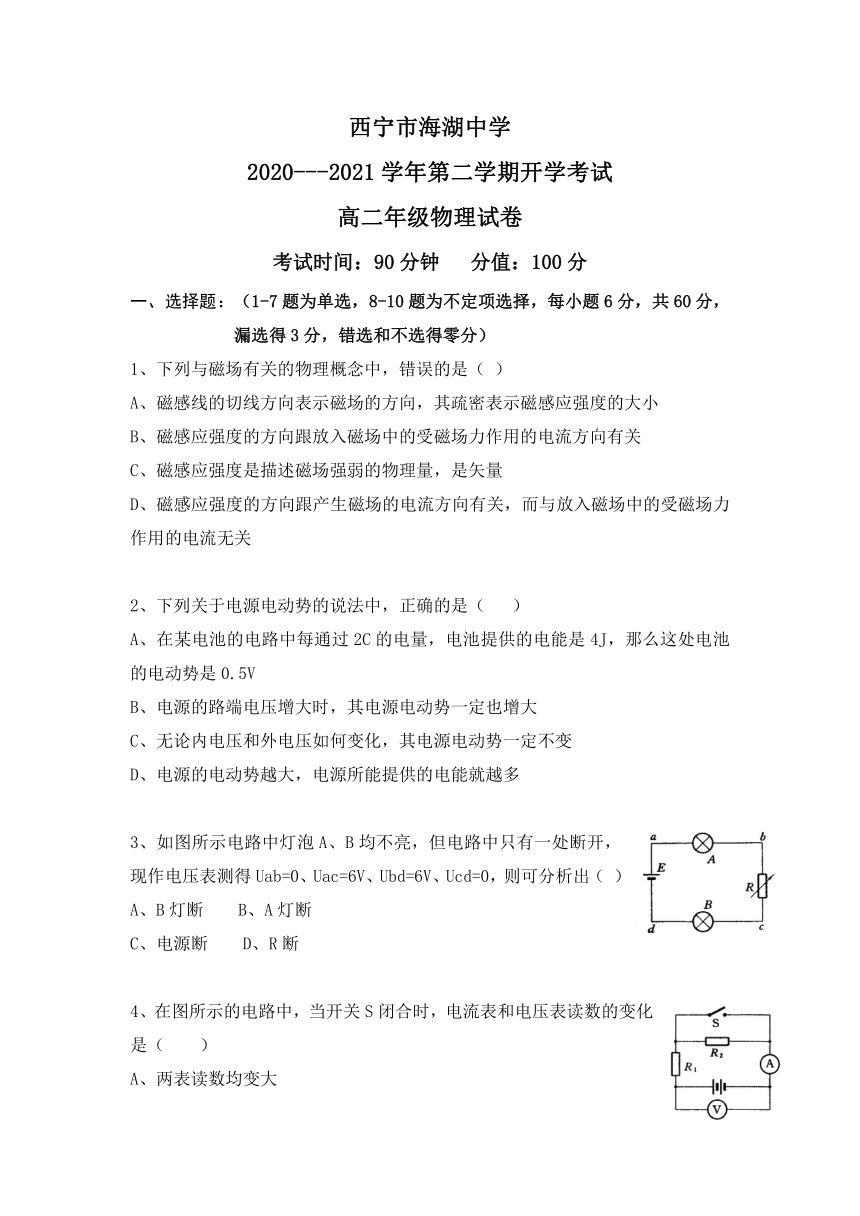

西宁市海湖中学
2020---2021学年第二学期开学考试
高二年级物理试卷
考试时间：90分钟 分值：100分
一、选择题：（1-7题为单选，8-10题为不定项选择，每小题6分，共60分，漏选得3分，错选和不选得零分）
1、下列与磁场有关的物理概念中，错误的是（ ）
A、磁感线的切线方向表示磁场的方向，其疏密表示磁感应强度的大小
B、磁感应强度的方向跟放入磁场中的受磁场力作用的电流方向有关
C、磁感应强度是描述磁场强弱的物理量，是矢量
D、磁感应强度的方向跟产生磁场的电流方向有关，而与放入磁场中的受磁场力作用的电流无关
2、下列关于电源电动势的说法中，正确的是（ ）
A、在某电池的电路中每通过2C的电量，电池提供的电能是4J，那么这处电池的电动势是0.5V
B、电源的路端电压增大时，其电源电动势一定也增大
C、无论内电压和外电压如何变化，其电源电动势一定不变
D、电源的电动势越大，电源所能提供的电能就越多
3、如图所示电路中灯泡A、B均不亮，但电路中只有一处断开，现作电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出（ ）
A、B灯断 B、A灯断
C、电源断 D、R断
4、在图所示的电路中，当开关S闭合时，电流表和电压表读数的变化是（ ）

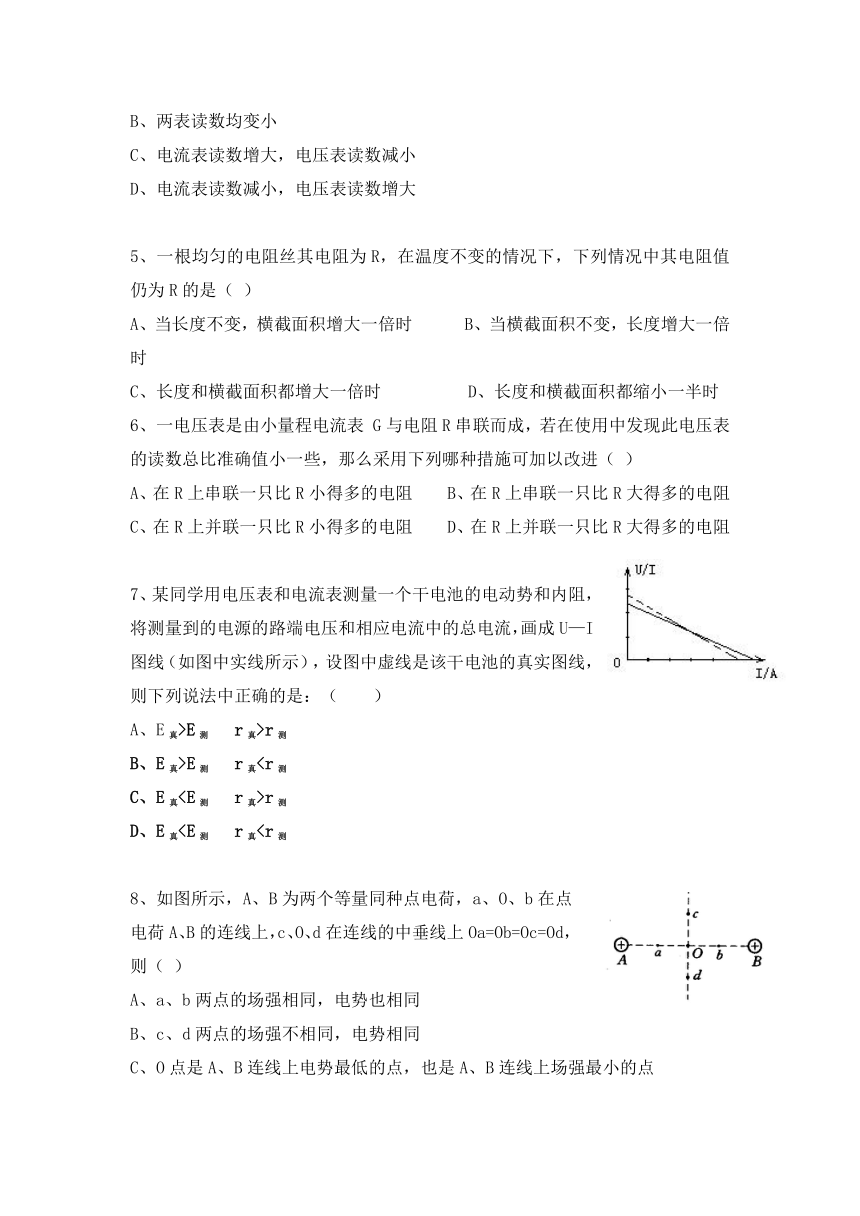

A、两表读数均变大
B、两表读数均变小
C、电流表读数增大，电压表读数减小
D、电流表读数减小，电压表读数增大
5、一根均匀的电阻丝其电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R的是（ ）
A、当长度不变，横截面积增大一倍时 B、当横截面积不变，长度增大一倍时
C、长度和横截面积都增大一倍时 D、长度和横截面积都缩小一半时
6、一电压表是由小量程电流表 G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值小一些，那么采用下列哪种措施可加以改进（ ）
A、在R上串联一只比R小得多的电阻 B、在R上串联一只比R大得多的电阻
C、在R上并联一只比R小得多的电阻 D、在R上并联一只比R大得多的电阻
7、某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成U—I图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是：（ ）
A、E真>E测 r真>r测
B、E真>E测 r真C、E真r测

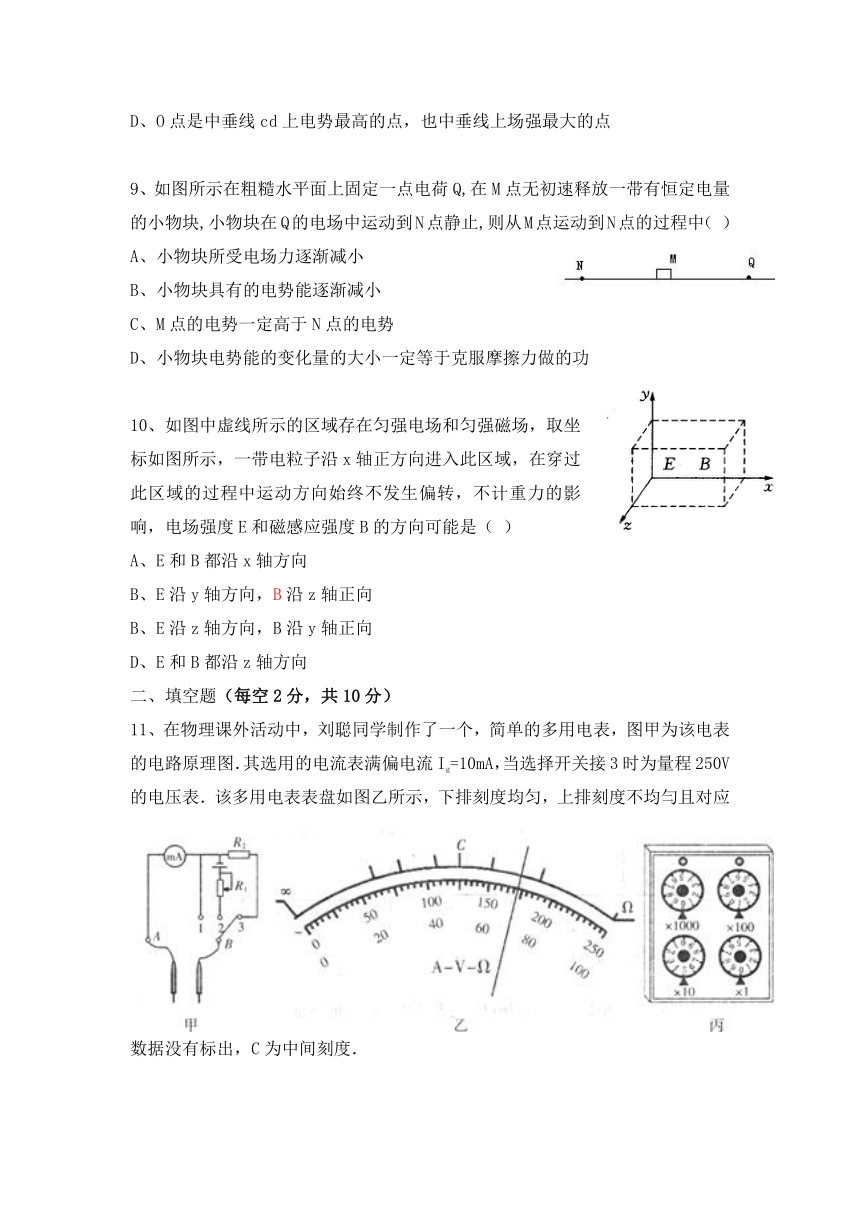

D、E真8、如图所示，A、B为两个等量同种点电荷，a、O、b在点电荷A、B的连线上，c、O、d在连线的中垂线上Oa=Ob=Oc=Od，则（ ）
A、a、b两点的场强相同，电势也相同
B、c、d两点的场强不相同，电势相同
C、O点是A、B连线上电势最低的点，也是A、B连线上场强最小的点
D、O点是中垂线cd上电势最高的点，也中垂线上场强最大的点
9、如图所示在粗糙水平面上固定一点电荷Q,在M点无初速释放一带有恒定电量的小物块,小物块在Q的电场中运动到N点静止,则从M点运动到N点的过程中（ ）
A、小物块所受电场力逐渐减小
B、小物块具有的电势能逐渐减小
C、M点的电势一定高于N点的电势
D、小物块电势能的变化量的大小一定等于克服摩擦力做的功
10、如图中虚线所示的区域存在匀强电场和匀强磁场，取坐标如图所示，一带电粒子沿x轴正方向进入此区域，在穿过此区域的过程中运动方向始终不发生偏转，不计重力的影响，电场强度E和磁感应强度B的方向可能是（ ）
E和B都沿x轴方向
B、E沿y轴方向，B沿z轴正向
E沿z轴方向，B沿y轴正向
D、E和B都沿z轴方向
二、填空题（每空2分，共10分）
11、在物理课外活动中，刘聪同学制作了一个，简单的多用电表，图甲为该电表的电路原理图．其选用的电流表满偏电流Ig=10mA，当选择开关接3时为量程250V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，上排刻度不均勻且对应数据没有标出，C为中间刻度．
（1）若指针图乙所示位置，选择开关接1时，其读数为（ ）；选择开关接3时，其读数为（ ）
（2）为测选择开关接2时欧姆表的内阻和表内电源的电动势，实验室找到　电阻箱，设计如下实验：
①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；
②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指间刻度位置C处，此时电阻箱的示数如图丙，则C处刻度应为 （ ） Ω．
③计算得到表内电池的电动势为 （ ） V．（保留两位有效数字）
（3）调零后将电表红黑表笔与某一待测电阻相连，若指针指图乙所示位置，则待测电阻的阻值为 （ ）Ω．（保留两位有效数字）
三、计算题（本题共3小题，共30分，解答应写明必要的文字说明．方程式和重要的演算步骤，只写出答案的不能得分，有数值计算的题，答案中必须写出数值和单位）
12（8分）如图所示，PQ和MN为水平、平行放置的金属导轨，相距1m，导体棒ab跨放在导轨上，棒的质量m=0.2㎏，棒的中点用细绳经滑轮与物体相连，物体质量M=0.3㎏，棒与导轨间的动摩擦因数=0.5，匀强磁场的磁感应强度B=2T，方向竖直向下，为了使物体匀速上升，应在棒中通入多大的电流？方向如何？

13（10分）在图所示的电路中，L为标有“6V 3W”的小灯泡，电源的内电阻r=2，滑动变阻器的滑动片触头位于变阻器的中点时，灯泡L恰好能正常发光，这时电压表的读数为27V，求：
⑴电阻RX的值
⑵电源的电动势E
⑶滑动变阻器消耗的电功率
14（12分）如图所示为显像管电子束偏转示意图，电子质量为m，电量e，进入磁感应强度为B的匀强磁场中，该磁场被束缚在直径为l的圆形区域内，电子初速度v0的方向过圆形磁场的圆心O，圆心到光屏距离为L（即P0O=L），设某一时刻电子束打到光屏上的P点，求PP0之间的距离
西宁市海湖中学
2020---2021学年第二学期开学考试
高二年级物理答案
选择题
B C D B D D A BC ABD AB
二、填空题
（1）6.9mA 173v
（2）150Ω 1.5V
(3) 67Ω
三、计算题
12

13
14
