2020-2021学年北师大版物理八年级 第六章第二节《学生实验：探究——凸透镜成像》（Word版含答案）

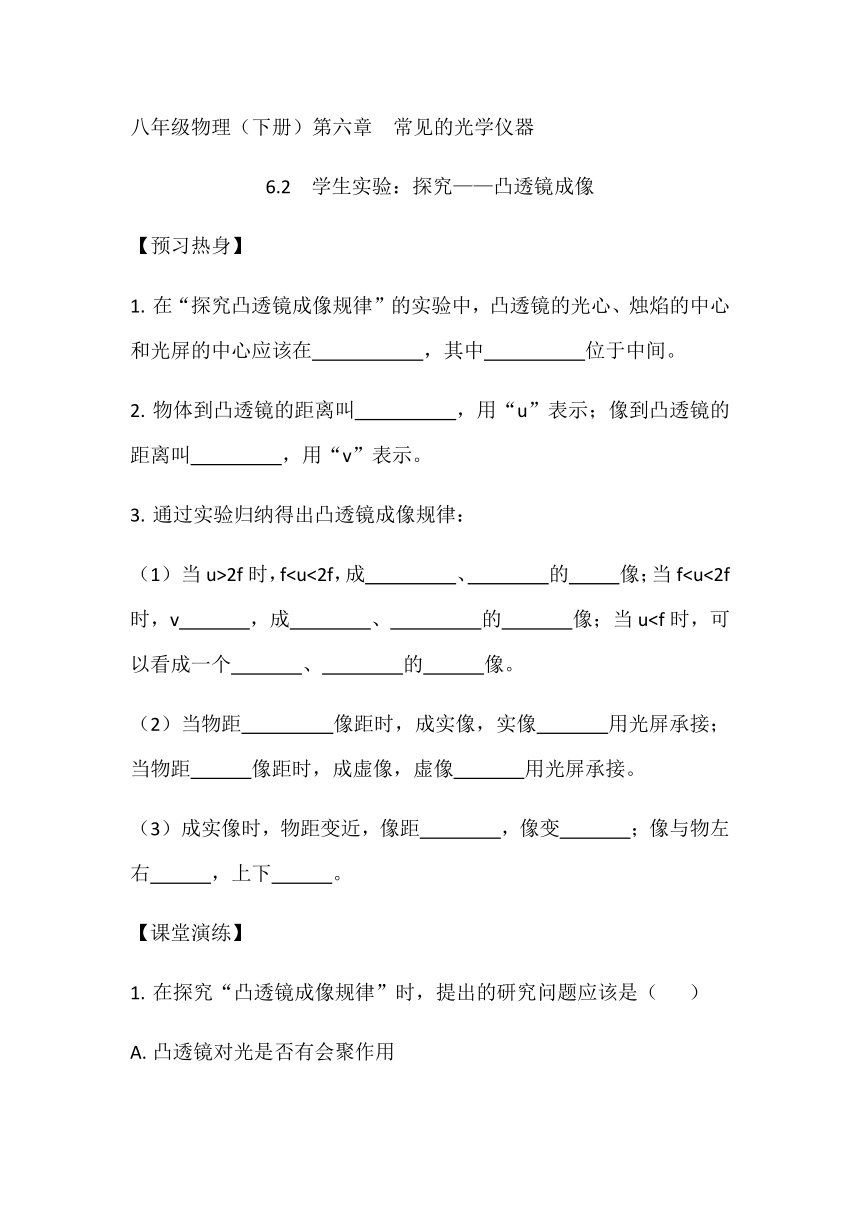

八年级物理（下册）第六章 常见的光学仪器
6.2 学生实验：探究——凸透镜成像
【预习热身】
在“探究凸透镜成像规律”的实验中，凸透镜的光心、烛焰的中心和光屏的中心应该在 ，其中 位于中间。
物体到凸透镜的距离叫 ，用“u”表示；像到凸透镜的距离叫 ，用“v”表示。
通过实验归纳得出凸透镜成像规律：
当u>2f时，f当物距 像距时，成实像，实像 用光屏承接；当物距 像距时，成虚像，虚像 用光屏承接。
成实像时，物距变近，像距 ，像变 ；像与物左右 ，上下 。
【课堂演练】
在探究“凸透镜成像规律”时，提出的研究问题应该是（ ）
凸透镜对光是否有会聚作用

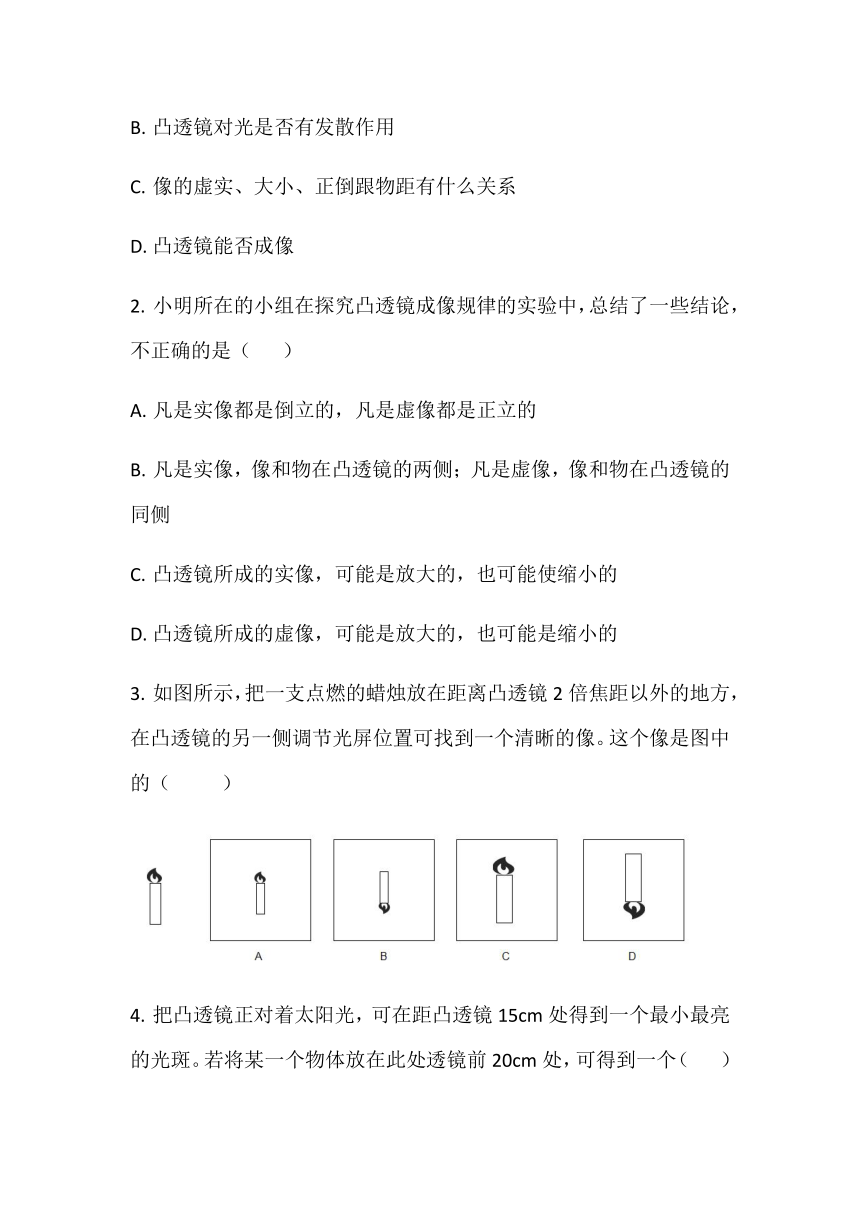

凸透镜对光是否有发散作用
像的虚实、大小、正倒跟物距有什么关系
凸透镜能否成像
小明所在的小组在探究凸透镜成像规律的实验中，总结了一些结论，不正确的是（ ）
凡是实像都是倒立的，凡是虚像都是正立的
凡是实像，像和物在凸透镜的两侧；凡是虚像，像和物在凸透镜的同侧
凸透镜所成的实像，可能是放大的，也可能使缩小的
凸透镜所成的虚像，可能是放大的，也可能是缩小的
如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在凸透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是图中的（ ）
把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。若将某一个物体放在此处透镜前20cm处，可得到一个（ ）

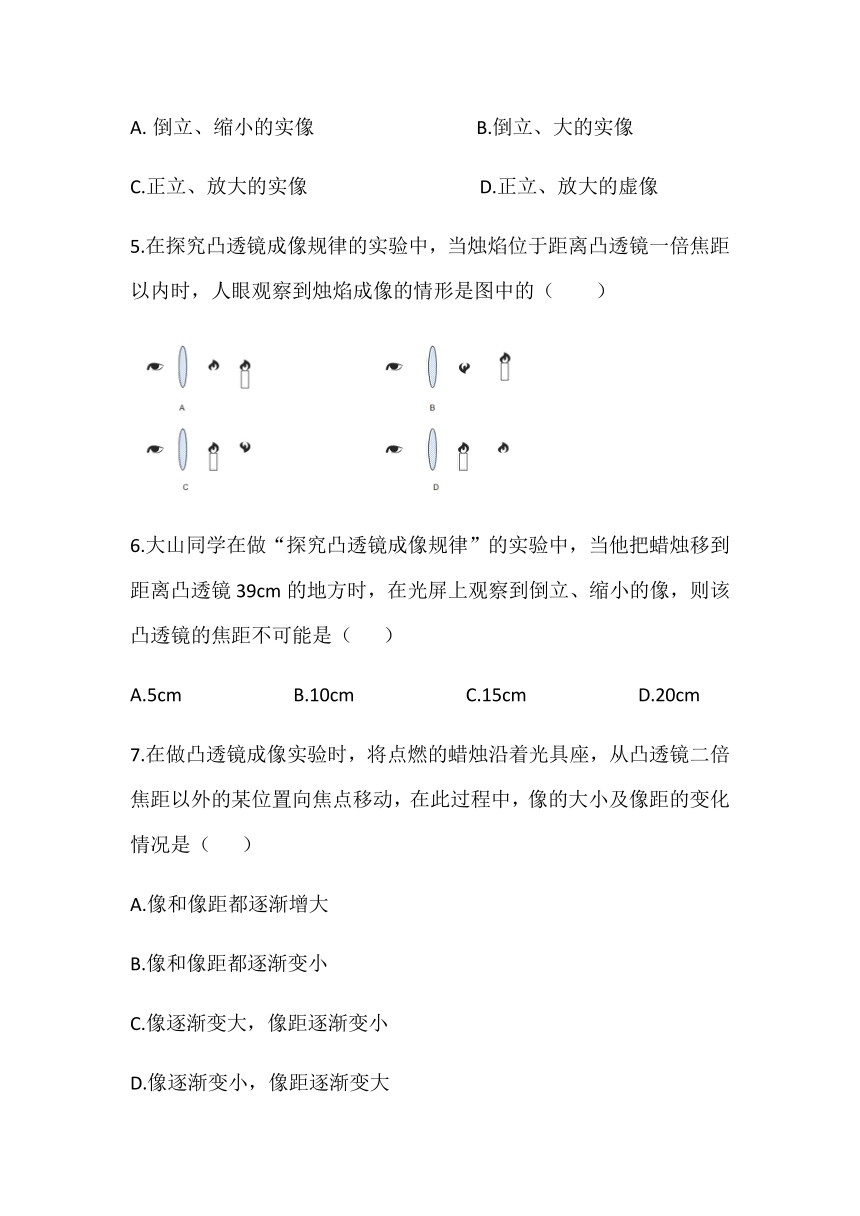

倒立、缩小的实像 B.倒立、大的实像
C.正立、放大的实像 D.正立、放大的虚像
5.在探究凸透镜成像规律的实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（ ）
6.大山同学在做“探究凸透镜成像规律”的实验中，当他把蜡烛移到距离凸透镜39cm的地方时，在光屏上观察到倒立、缩小的像，则该凸透镜的焦距不可能是（ ）
A.5cm B.10cm C.15cm D.20cm
7.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是（ ）
A.像和像距都逐渐增大
B.像和像距都逐渐变小
C.像逐渐变大，像距逐渐变小
D.像逐渐变小，像距逐渐变大

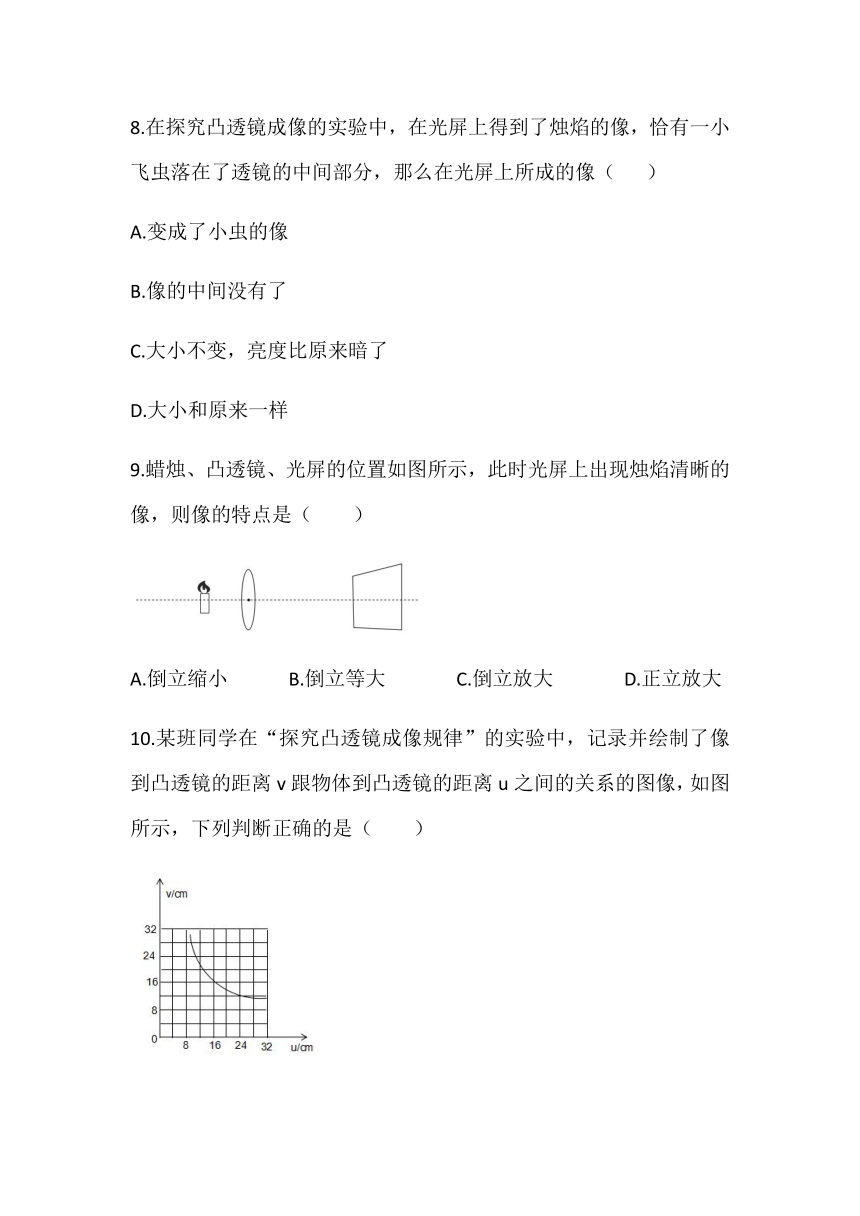

8.在探究凸透镜成像的实验中，在光屏上得到了烛焰的像，恰有一小飞虫落在了透镜的中间部分，那么在光屏上所成的像（ ）
A.变成了小虫的像
B.像的中间没有了
C.大小不变，亮度比原来暗了
D.大小和原来一样
9.蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（ ）
A.倒立缩小 B.倒立等大 C.倒立放大 D.正立放大
10.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的关系的图像，如图所示，下列判断正确的是（ ）
该凸透镜的焦距是16cm
当u=12cm时，在光屏上能得到一个缩小的像
当u=20cm时，成放大的像
把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
11.把蜡烛、凸透镜和光屏放在光具座上，当蜡烛距离凸透镜20cm时，在透镜另一侧的光屏上得到清晰放大的像。若把蜡烛从原来的位置向远离透镜方向移动20cm，则所成的像一定是（ ）
A.虚像 B.放大的
C.正立的 D.缩小的
12.根据图中物体AB的位置，画出物体经凸透镜所成像的大致位置。
如图所示，S为蜡烛，S’为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置。
小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像。
图甲中光屏离凸透镜的距离可能是 （填序号）
A.28cm B.18cm C.8cm
保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向 （选填“左”或“右”）调节。
若步骤（2）中未调节光屏的位置，则需要在凸透镜前加一个
（选填“凹透镜”或“凸透镜”），才能在光屏上得到一个清晰倒立的像。
（4）若将印有字母“F”的纸片（如图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是 （填序号）。
参考答案
【预习热身】
同一水平高度 凸透镜
物距 像距
（1）倒立 缩小 实 >2f 倒立 放大 实
正立 放大 虚
大于 能 小于 虚
远 大 相反 颠倒
【课堂演练】
C
D
B
B
D
D
A
C
C
D
D
略
略
（1）B
左
凹透镜
A
