四川省江油市八校联考2020-2021学年第二学期九年级物理开学考试试题（word版，含答案）

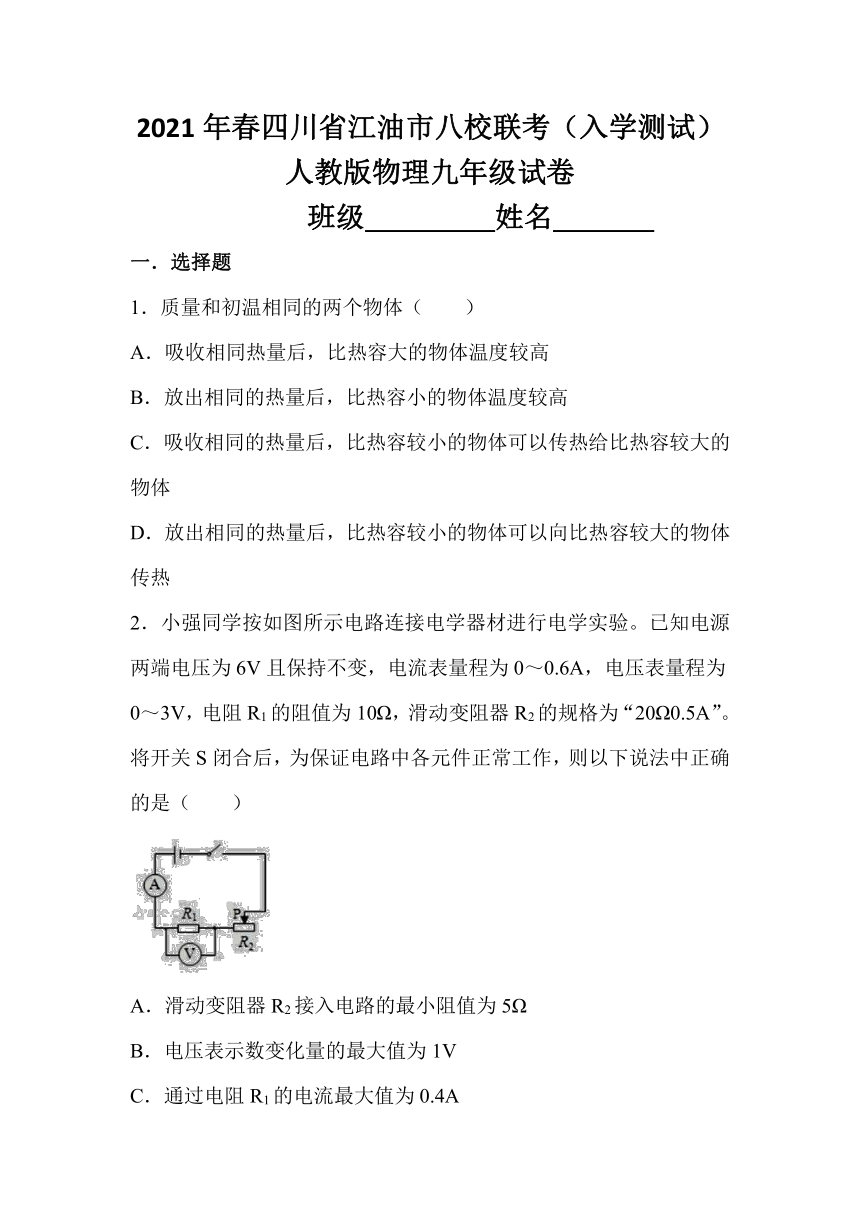

2021年春四川省江油市八校联考（入学测试）人教版物理九年级试卷
班级 姓名
一．选择题
1．质量和初温相同的两个物体（　　）
A．吸收相同热量后，比热容大的物体温度较高
B．放出相同的热量后，比热容小的物体温度较高
C．吸收相同的热量后，比热容较小的物体可以传热给比热容较大的物体
D．放出相同的热量后，比热容较小的物体可以向比热容较大的物体传热
2．小强同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。将开关S闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A．滑动变阻器R2接入电路的最小阻值为5Ω
B．电压表示数变化量的最大值为1V
C．通过电阻R1的电流最大值为0.4A

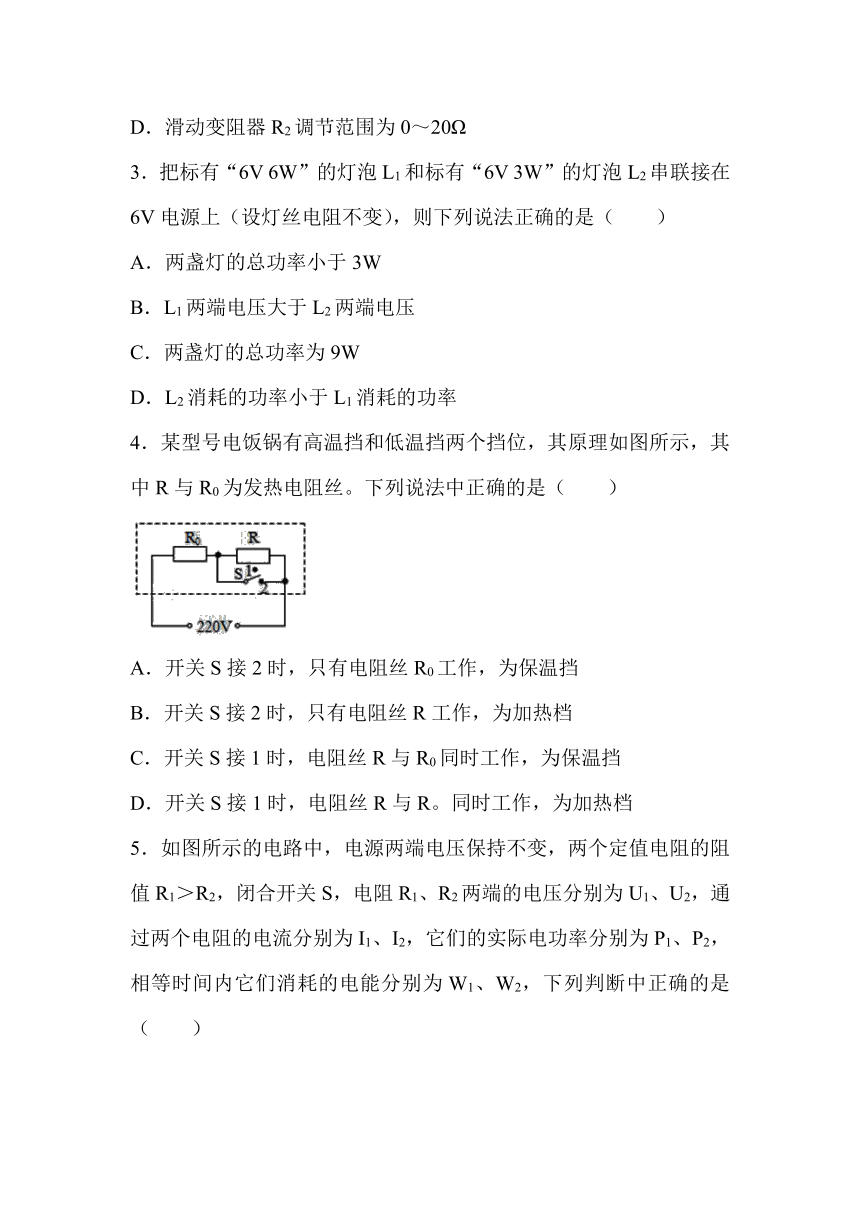

D．滑动变阻器R2调节范围为0～20Ω
3．把标有“6V 6W”的灯泡L1和标有“6V 3W”的灯泡L2串联接在6V电源上（设灯丝电阻不变），则下列说法正确的是（　　）
A．两盏灯的总功率小于3W
B．L1两端电压大于L2两端电压
C．两盏灯的总功率为9W
D．L2消耗的功率小于L1消耗的功率
4．某型号电饭锅有高温挡和低温挡两个挡位，其原理如图所示，其中R与R0为发热电阻丝。下列说法中正确的是（　　）
A．开关S接2时，只有电阻丝R0工作，为保温挡
B．开关S接2时，只有电阻丝R工作，为加热档
C．开关S接1时，电阻丝R与R0同时工作，为保温挡
D．开关S接1时，电阻丝R与R。同时工作，为加热档
5．如图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值R1＞R2，闭合开关S，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2，它们的实际电功率分别为P1、P2，相等时间内它们消耗的电能分别为W1、W2，下列判断中正确的是（　　）

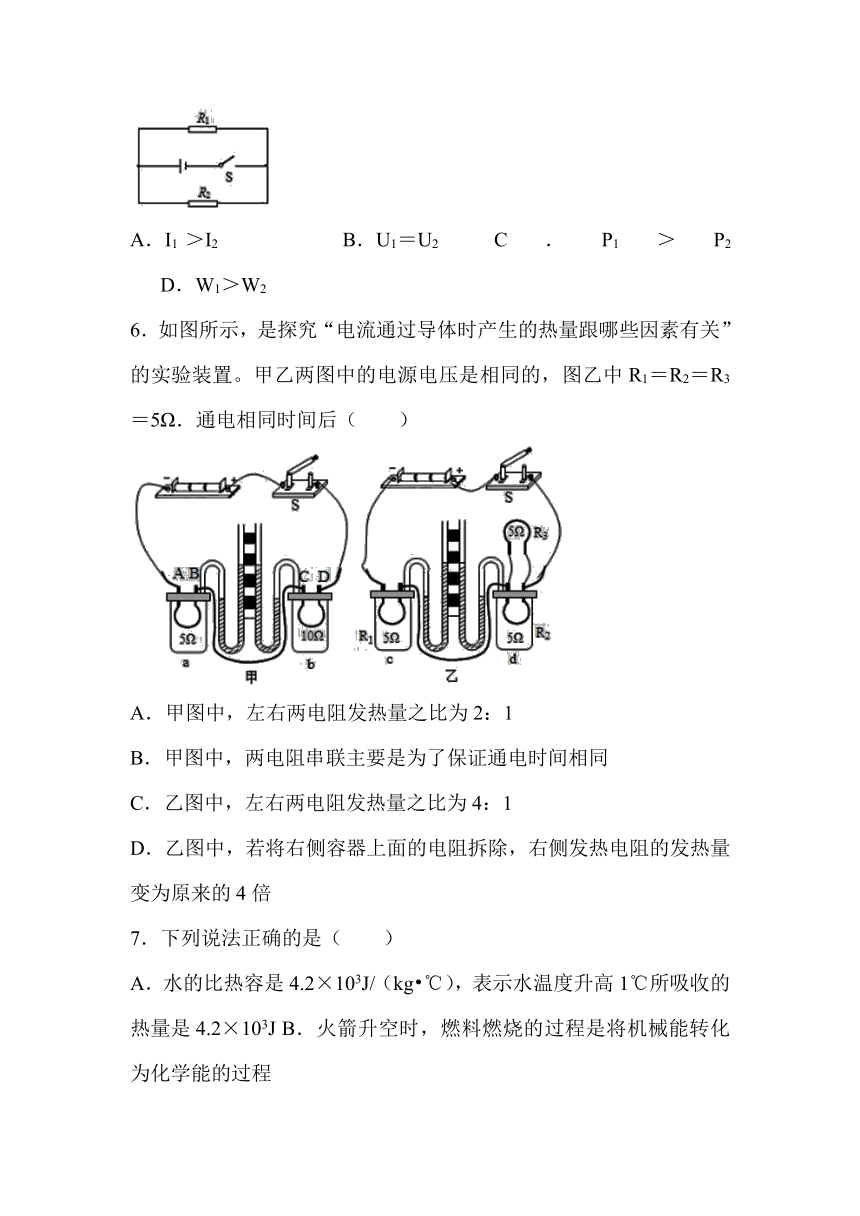

A．I1 ＞I2 B．U1＝U2 C．P1＞P2 D．W1＞W2
6．如图所示，是探究“电流通过导体时产生的热量跟哪些因素有关”的实验装置。甲乙两图中的电源电压是相同的，图乙中R1＝R2＝R3＝5Ω．通电相同时间后（　　）
A．甲图中，左右两电阻发热量之比为2：1
B．甲图中，两电阻串联主要是为了保证通电时间相同
C．乙图中，左右两电阻发热量之比为4：1
D．乙图中，若将右侧容器上面的电阻拆除，右侧发热电阻的发热量变为原来的4倍
7．下列说法正确的是（　　）

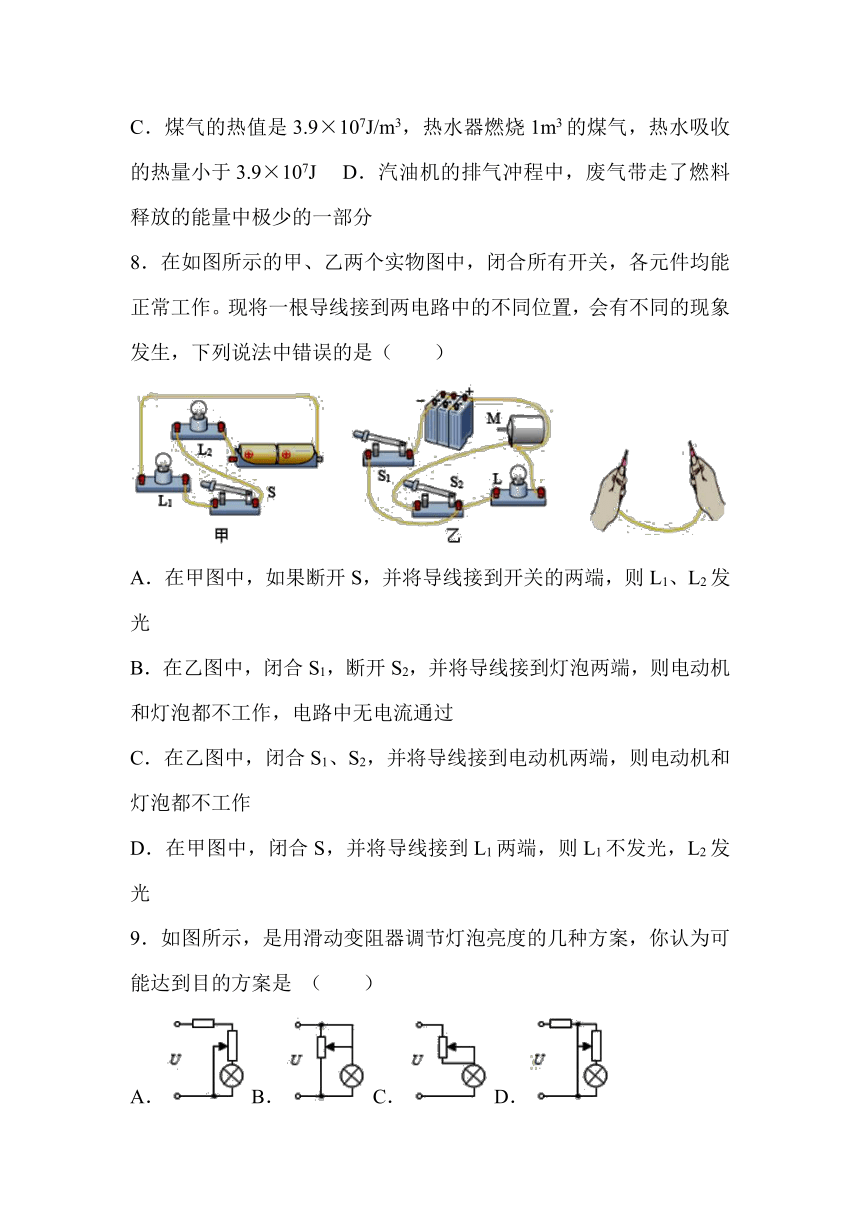

A．水的比热容是4.2×103J/（kg?℃），表示水温度升高1℃所吸收的热量是4.2×103J B．火箭升空时，燃料燃烧的过程是将机械能转化为化学能的过程
C．煤气的热值是3.9×107J/m3，热水器燃烧1m3的煤气，热水吸收的热量小于3.9×107J D．汽油机的排气冲程中，废气带走了燃料释放的能量中极少的一部分
8．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
9．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （　　）
A． B． C． D．

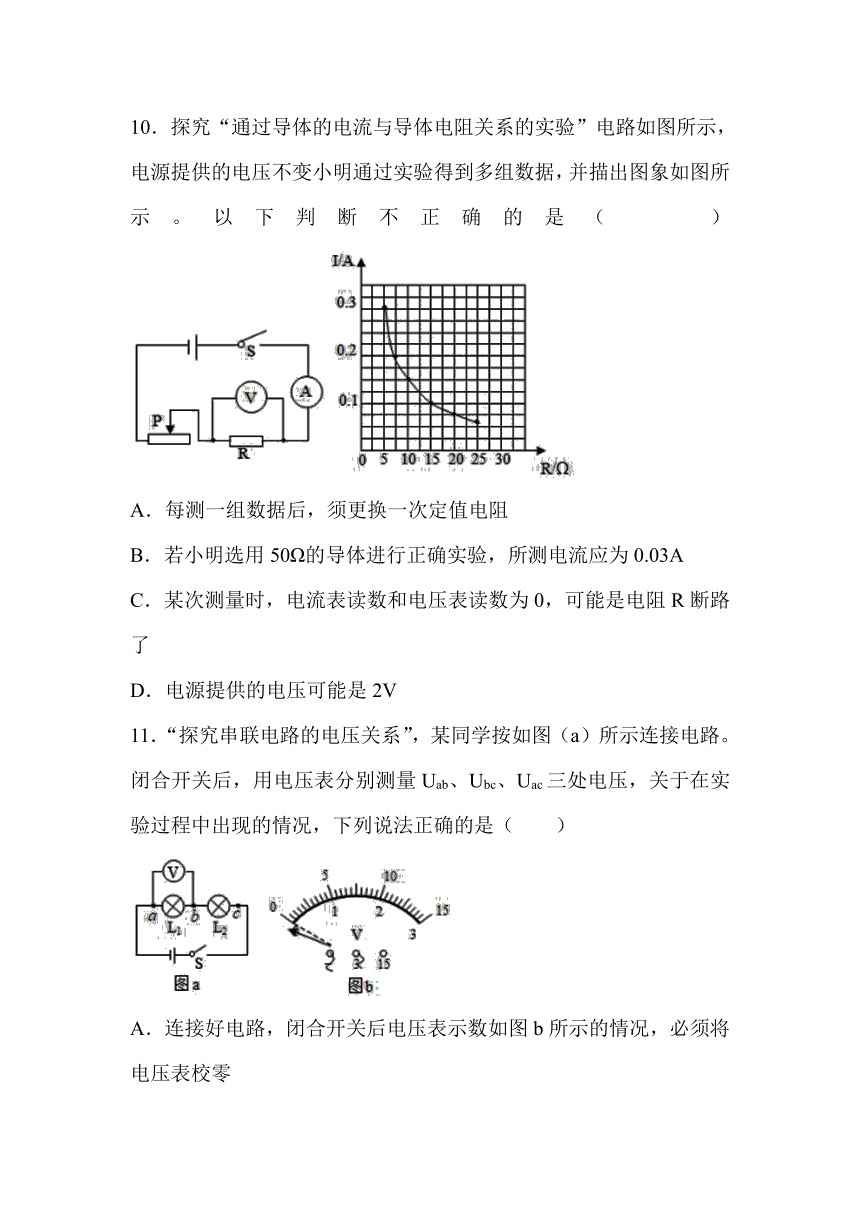

10．探究“通过导体的电流与导体电阻关系的实验”电路如图所示，电源提供的电压不变小明通过实验得到多组数据，并描出图象如图所示。以下判断不正确的是（　　）
A．每测一组数据后，须更换一次定值电阻
B．若小明选用50Ω的导体进行正确实验，所测电流应为0.03A
C．某次测量时，电流表读数和电压表读数为0，可能是电阻R断路了
D．电源提供的电压可能是2V
11．“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc C．如图a所示，开关闭合后，若电压表示数为0，则L2一定发光 D．实验操作、读数正确，三次测量结果可能会出现Uac≠Uab+Ubc
12．李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡。将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（　　）
A．R1＞R2，P1＞P2 B．R1＜R2，P1＜P2
C．R1＞R2，P1＜P2 D．R1＜R2，P1＞P2
13．下列说法正确的是（　　）
A．家庭电路中开关应接在零线上
B．电路中电流过大时漏电保护器会迅速切断电流
C．空气开关跳闸后，只需重新闭合空气开关就可以了
D．试电笔的笔尖接触零线时，氖管中不会有电流
二．填空题
14．某款燃气热水器平均每天将100kg的水从20℃加热到40℃，水需要吸收的热量为　 　J；若天然气完全燃烧放出热量的70%被水吸收，则热水器平均每天消耗的天然气为　 　m3。
（c水＝4.2×103J/（kg?℃）、q天然气＝4.0×107J/m3）
15．在如图所示的电路中，电源电压保持不变闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后15s内定值电阻R1产生的热量为60J。则先后两次电路消耗的总电功率之比为　 　，R1的阻值为　 　Ω。
16．如图，图中的两条虚线分别是分子间斥力与引力随分子间距离变化的图象，以斥力为正值，以引力为负值，图中实线是分子间斥力与引力的合力随分子间距离变化的图象。由图象可知，将两个铅柱底面削平并紧紧地压在一起，再在它们下面吊一个重物且重物不掉落时，接触面处铅原子间的距离　 　r0（填“＞”“＜”或“＝”）。
17．甲、乙两灯的I﹣U图象如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，甲、乙两灯的电阻之比为　 　；将甲、乙两灯串联接在电压为8V的电源两端时，甲、乙两灯两端电压之比为　 　。
18．图甲是一个能反映水平风力大小的装置电路图。电源电压恒为16V．L为额定电压2.5V的小灯泡，其I﹣U关系的部分数据如图乙所示。电阻丝AB长30cm、粗细均匀、最大阻值为75Ω．OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F始终水平向右。已知OA为10cm，OP始终与AB接触良好且无摩擦。
（1）电流表示数为0.2A时，灯泡的电阻为　 　Ω。
（2）该电路可承受风对球施加的最大作用力为　 　N。
（3）为提高可承受风对球施加的最大作用力，可采取的措施是　 　。
A．增加电源电压 B．串联一个电阻 C．加粗电阻丝AB D．增大圆球P的重力
三．实验探究题
19．如图所示，电源电压为6伏且保持不变，电阻R1的阻值为3欧，闭合开关S1和S后电流表A的指针位置见图，求：
①通过电阻R2的电流I1　 　；
②此时滑动变阻器的电阻R2　 　；
③将相同型号的电流表A1串接在电路某处，闭合开关S1和S，保证电路各元件都正常工作的情况下，移动变阻器的滑片P时发现电流表A示数与A1示数比值最大为6；比值最小为3，则滑动变阻器R2的规格为“　 　A，　 　Ω”。
20．小阳利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。
（1）连接电路的过程中，开关应该　 　；闭合开关前应将滑动变阻器滑片调至最　 　（选填“左”或“右”）端。
（2）小阳连接好电路后，闭合开关，发现电流表有示数，电压表无示数，则电路故障为　 　。
（3）排除故障后，为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持　 　V不变。
（4）实验中将定值电阻由5Ω更换为10Ω．若在更换过程中不移动滑动变阻器滑片的位置，则更换完成后闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向　 　（选填“左”或“右”）适当滑动。
（5）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图乙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为　 　Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为　 　Ω的定值电阻。
21．“在探究小灯泡的电功率与哪些因素有关”的实验中，小东设计了下面甲乙两个电路图。
（1）你认为图　 　电路可以研究小灯泡的电功率与电压的关系，理由是　 　。
（2）选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论，依据是　 　。
①他多次收集的证据有灯泡两端的电压和通过灯泡的电流，还应该有　 　；
②根据收集到的实验证据，得出“同一个灯泡实际功率越大，灯泡的亮度越亮”的结论。实验中，小东还发现：小灯泡越亮，它两端的电压与电流的比值越大。请你给予解释：　 　。
四．计算题
22．发动机的效率是汽车经济性能指标之一。厂家提供某汽车出厂部分参数如下：①测试数据：汽车在平直公路匀速行驶时，车上的速度表如图所示；百公里耗油量为10（L）；发动机输出功率为20（kW）；使用燃料：92#汽油[热值为4.6×107（J/kg）、密度为0.7×103kg/m3]，请用以上参数推算出在测试条件下：
（1）发动机所做的有用功是多少？
（2）该汽车发动机的效率多大？
23．如图甲所示电路，电源电压为24V，滑动变阻器R的最大阻值为200Ω，灯泡上标有“12V 6W”的字样，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关S和S1且断开S2时，滑动滑动变阻器的滑片P，电路中的电流I与其接入电路的电阻R的关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到5R1时，定值电阻R0的功率变化了2.7W（灯泡L的电阻保持不变）。求：
（1）灯泡L的电阻值；
（2）闭合S和S2，断开S1时.在保证电路安全的情况下，滑片P滑动时滑动变阻器的电阻的调节范围；
（3）闭合开关S和S1，断开S2时，在保证电路安全的情况下，当R0的功率最小时，在10min内滑动变阻器消耗的电能为多少J。
参考答案
一．选择题
1．C； 2．B； 3．A； 4．C； 5．B；
6．C； 7．C； 8．B； 9．C； 10．C；
11．D； 12．D； 13．D；
二．填空题
14．8.4×106；0.3；
15．4：3；9；
16．＞；
17．2：3；1：3；
18．5；2.4；BD；
三．实验探究题
19．0.3A；20Ω；1；15；
20．断开；右；定值电阻短路；1.5；右；20；10；
21．甲；串联电路能控制电流相等；串联电路中，电压表示数大的灯泡比示数小的灯泡亮；灯泡亮度；灯丝的电阻受到了温度的影响；
四．计算题
22．
23．
