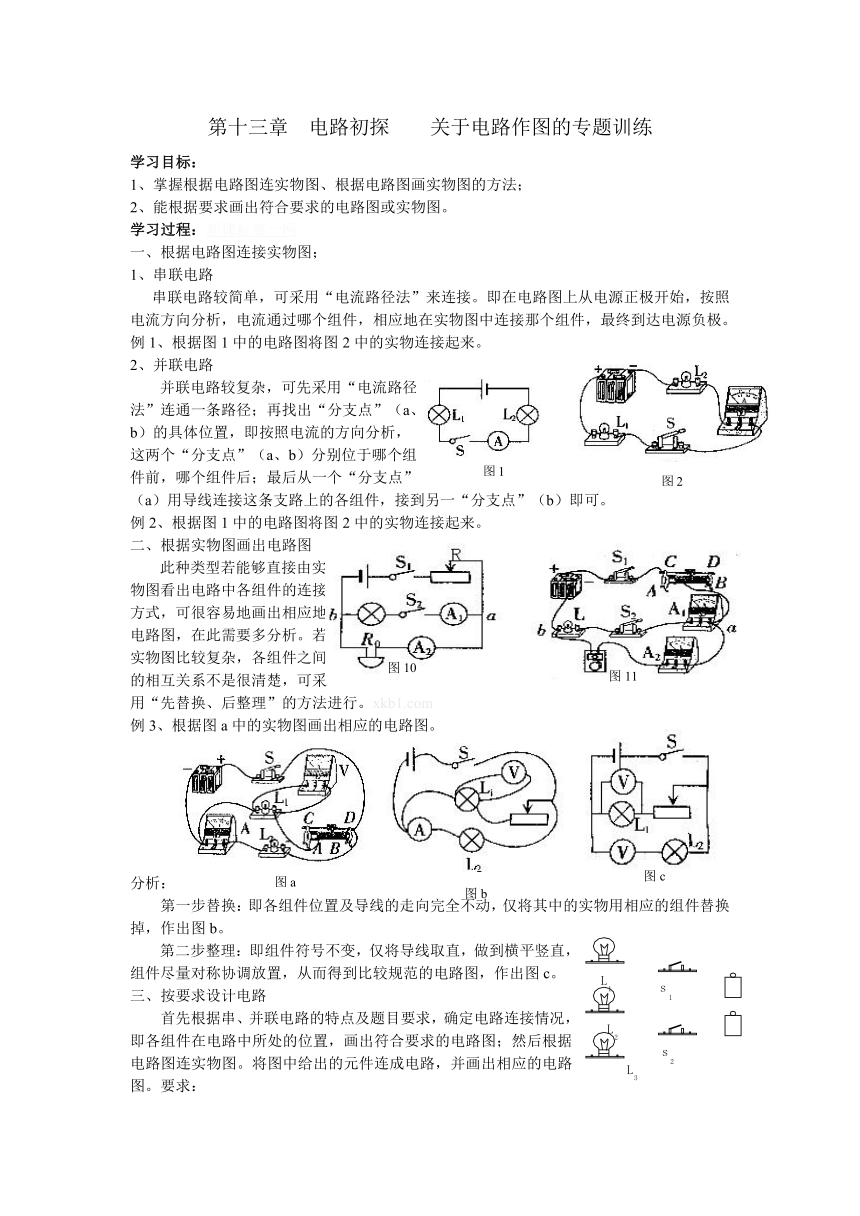

第十三章 电路初探 关于电路作图的专题训练

第十三章 电路初探 关于电路作图的专题训练
学习目标：
1、掌握根据电路图连实物图、根据电路图画实物图的方法；
2、能根据要求画出符合要求的电路图或实物图。
学习过程：新课标第一网 ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网 )
一、根据电路图连接实物图；
1、串联电路
串联电路较简单，可采用“电流路径法”来连接。即在电路图上从电源正极开始，按照电流方向分析，电流通过哪个组件，相应地在实物图中连接那个组件，最终到达电源负极。
例1、根据图1中的电路图将图2中的实物连接起来。
2、并联电路
并联电路较复杂，可先采用“电流路径
法”连通一条路径；再找出“分支点”（a、
b）的具体位置，即按照电流的方向分析，
这两个“分支点”（a、b）分别位于哪个组
件前，哪个组件后；最后从一个“分支点”
（a）用导线连接这条支路上的各组件，接到另一“分支点”（b）即可。
例2、根据图1中的电路图将图2中的实物连接起来。
二、根据实物图画出电路图
此种类型若能够直接由实
物图看出电路中各组件的连接
方式，可很容易地画出相应地
电路图，在此需要多分析。若
实物图比较复杂，各组件之间
的相互关系不是很清楚，可采
用“先替换、后整理”的方法进行。xkb1.com
例3、根据图a中的实物图画出相应的电路图。
分析：
第一步替换：即各组件位置及导线的走向完全不动，仅将其中的实物用相应的组件替换掉，作出图b。
第二步整理：即组件符号不变，仅将导线取直，做到横平竖直，组件尽量对称协调放置，从而得到比较规范的电路图，作出图c。
三、按要求设计电路
首先根据串、并联电路的特点及题目要求，确定电路连接情况，即各组件在电路中所处的位置，画出符合要求的电路图；然后根据电路图连实物图。将图中给出的元件连成电路，并画出相应的电路图。要求：
①元件位置不动，导线不能交叉 ②三盏灯并联 ③开关S1 控制电灯L1和L2 ④开关S2控制电灯L1、L2和L3
分析：要求将三盏灯并联，开关S1控制电灯L1和L2，因此，在电路中首先应将L1和L2并联，然后把开关S1串联接入，这样开关S1就控制了L1和L2，题目中还要求S2控制三盏灯，那么L3连在前面的并联电路上，再将S2串联在电路的总干路上，这样就能达到目的。
巩固练习：www.xkb1.com ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网 )
1、（2010·黔东南州）20．根据如图11所示的实物图，在虚线框内画出对应的电路图。2、根据下图所示的电路图连接实物图
2、根据实物图，在图中线框内画出对应的电路图。
3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。（导线不能交叉）
要求：
(1)只闭合S1时，红灯发光，绿灯不发光
(2)S1,S2都闭合时，两灯都发光
(3).只闭合S2时，两灯均不发光
5、现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。
请按要求在题下方框内画出电路图。要求：
（1）灯泡L1、L2并联；
（2）开关控制整个电路；
（3）电流表A1测灯泡L1的电流；
（4）电流表A2测总电流。
图1
图2
图10
图11
图c
图a
图b
L
L
3
L
2
s
s
1
2
1
3
2
1
2
1
S
S
L
L
L
L
L
3
L
2
s
s
1
2
1
+
_
L1
S1
L2
S2
L1
L2
L1
S2
S1
L1
S1
L2
S2
L2
L1
S2
S1
L1
L2
S
L1
L2
S2
S1
L2
S2
L1
+
_
L3
