第三章 交变电流
人教物理选择性必修2
变压器
变压器
一 变压器的原理

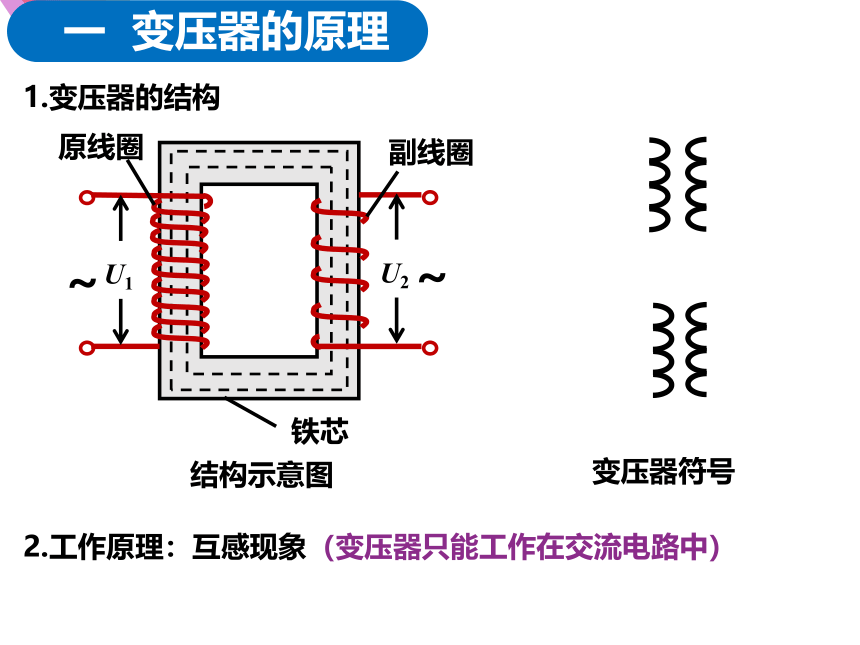

1.变压器的结构
U2
原线圈
副线圈
U1
铁芯
~
~
结构示意图
变压器符号
2.工作原理:互感现象(变压器只能工作在交流电路中)

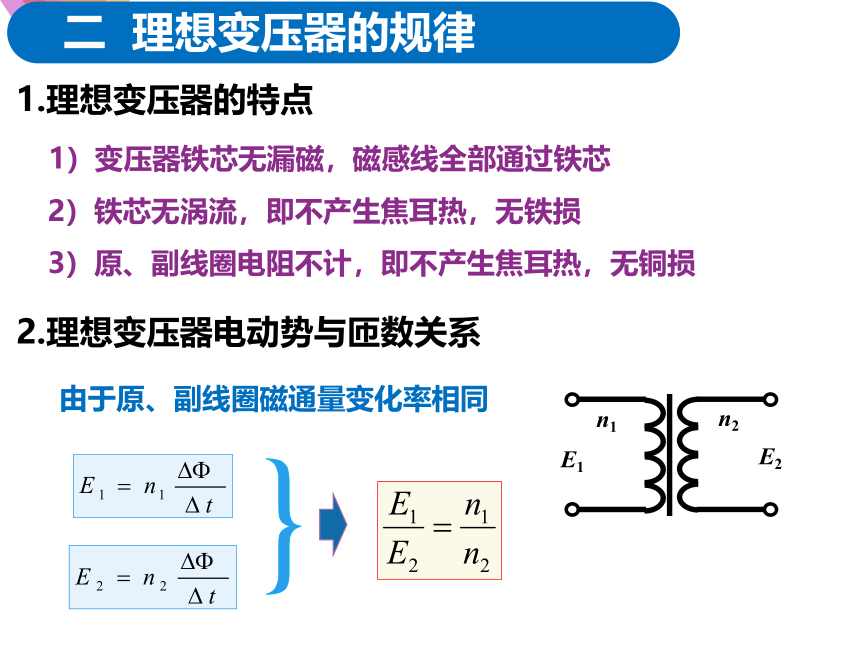

二 理想变压器的规律
1.理想变压器的特点
1)变压器铁芯无漏磁,磁感线全部通过铁芯
3)原、副线圈电阻不计,即不产生焦耳热,无铜损
2)铁芯无涡流,即不产生焦耳热,无铁损
2.理想变压器电动势与匝数关系
n1
n2
E1
E2
由于原、副线圈磁通量变化率相同

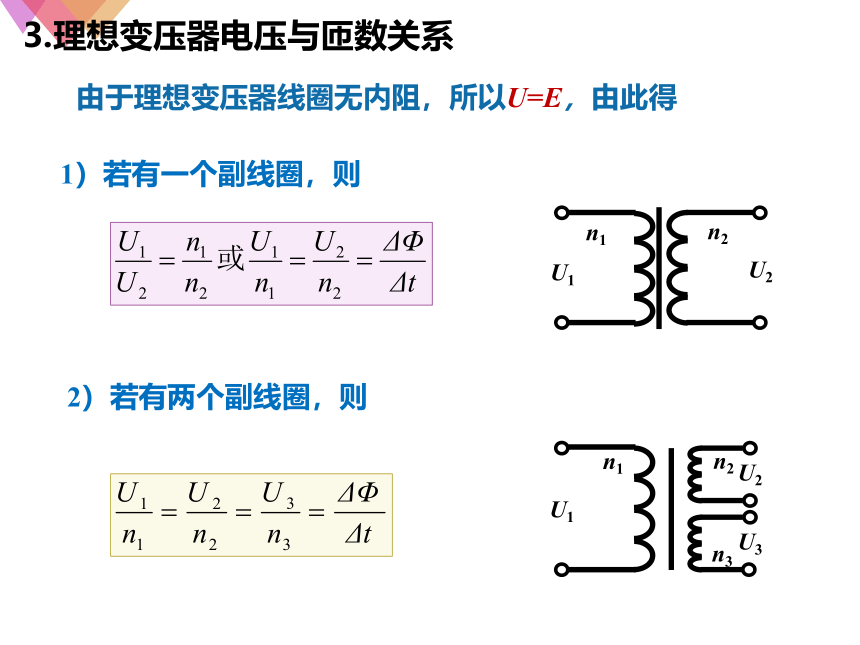

3.理想变压器电压与匝数关系
由于理想变压器线圈无内阻,所以U=E,由此得
n1
n2
U1
U2
2)若有两个副线圈,则
n1
n2
U1
U2
U3
n3
1)若有一个副线圈,则

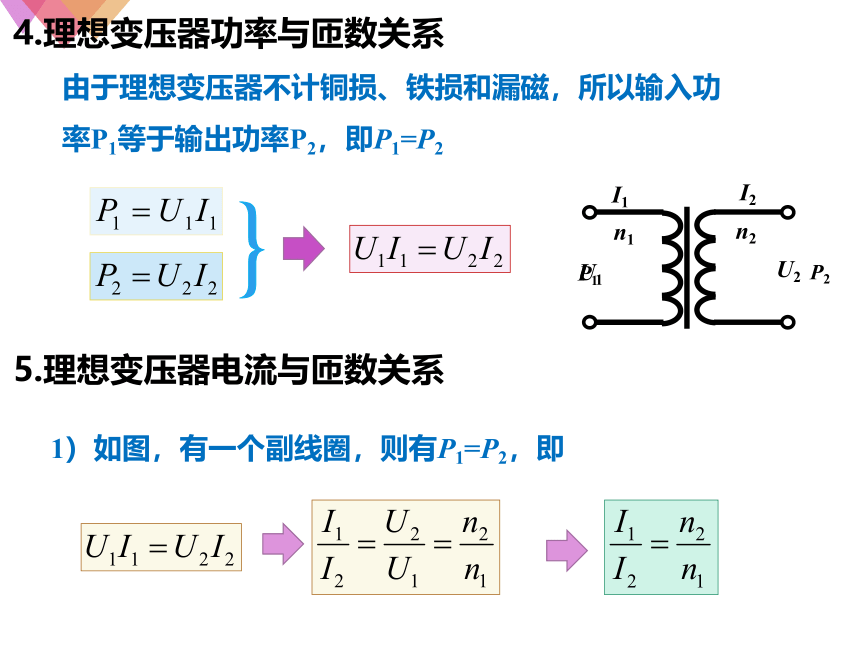

4.理想变压器功率与匝数关系
由于理想变压器不计铜损、铁损和漏磁,所以输入功率P1等于输出功率P2,即P1=P2
1)如图,有一个副线圈,则有P1=P2,即
n1
n2
U1
U2
I1
I2
P1
P2
5.理想变压器电流与匝数关系
2)如图,有两个副线圈,则有P1=P2+P3,即
n3
n1
n2
U1
U2
U3
I1
I2
I3
P1
P2
P3
若有多组副线圈,则有
1. 变压器工作的制约关系
说明
U1决定U2
P2决定P1 (P出决定P入)
I2决定I1
2. 变压器工作与负载R关系
U1、U2与负载R无必然联系
P2与负载R有关,
I2与负载R有关,
n1
n2
U1
I1
I2
P1
P2
U2=220V
灯泡规格(220v,40w)
副线圈接入1盏灯: P2=P1=40W,I2=P2/U2 =I ,U2=n2U1/n1=220V
副线圈接入2盏灯: P2=P1=80W,I2=2P2/U2 =2I ,U2=n2U1/n1=220V
I
U
副线圈接入3盏灯: P2=P1=120W,I2=3P2/U2 =3I ,U2=n2U1/n1=220V
I
U
I
U
3.
4. 当n1>n2,则U1>U2,为降压变压器
当n1高压线圈细,低压线圈粗
5. 原、副线圈不能对换,是因为导线粗细不同,电流越大,
线圈导线越粗
6. 变压器只变交流,不变直流,且原、副线圈的T、f、ω相同
6.几种常见变压器
1)自耦变压器
结构:如图所示,原、副线圈共用同一个线圈
规律:
2)电压互感器
a.构造:小型降压变压器,如图所示。
b.接法:原线圈并联在高压电路中,副
线圈接电压表;为了安全,外壳和副线圈应接地。
c.作用:将高电压变为低电压,通过测量低电压,计算出高
压电路的电压。
3)电流互感器
a.构造:小型升压变压器,如图所示。
b.接法:原线圈串联在被测电路中,副线
圈接电流表,为了安全,外壳和副线圈应接地。
c.作用:将大电流变成小电流,通过测量小电流,计算出被
测电路中的大电流。
课堂小结
1.变压器原理
结构:原、副线圈、铁芯
原理:互感
2.理想变压器规律
特点:”三无“无铁损、无铜损、无漏磁
规律:
U1决定U2
I2决定I1
P2决定P1
1.(多)[2014·山东高考](多选)如图,将额定电压为60 V的用电器,通过一理想变压器接在正弦交变电源上。闭合开关S后,用电器正常工作,交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A。以下判断正确的是(   )
A.变压器输入功率为484 W
B.通过原线圈的电流的有效值为0.6 A
C.通过副线圈的电流的最大值为2.2 A
D.变压器原、副线圈匝数比n1∶n2=11∶3
BD
A.P向下滑动时,灯L变亮
B.P向下滑动时,变压器的输出电压不变
C.P向上滑动时,变压器的输入电流变小
D.P向上滑动时,变压器的输出功率变大
2.(多)[2014·广东高考](多选)如图所示的电路中,P为滑动变阻器的滑片,保持理想变压器的输入电压U1不变,闭合电键S,下列说法正确的是(   )
BD

3.(多)如图,一理想变压器原、副线圈匝数之比为4∶1,原线圈两端接入一正弦交流电源;副线圈电路中R为负载电阻,交流电压表和交流电流表都是理想电表,下列结论正确的是(    )
AD
A.若电压表读数为6 V,则输入电压的最大值为24 V
B.若输入电压不变,副线圈匝数增加到原来的2倍,则电流表的读数减小到原来的一半
C.若输入电压不变,负载电阻的阻值增加到原来的2倍,则输入功率也增加到原来的2倍
D.若保持负载电阻的阻值不变,输入电压增加到原来的2倍,则输出功率增加到原来的4倍
4.(多)为保证用户电压稳定在220 V,变电所需适时进行调压,图甲为调压变压器示意图。保持输入电压u1不变,当滑动接头P上下移动时可改变输出电压。某次检测得到用户电压u2随时间t变化的曲线如图乙所示。以下选项正确的是(   )
BD
A.u2=190sin(50πt) V
B.u2=190sin(100πt) V
C.为使用户电压稳定在220 V,应将P适当下移
D.为使用户电压稳定在220 V,应将P适当上移
