(共25张PPT)
1.3电场强度
2019年9月26日星期四
2
Ａ
Ｂ

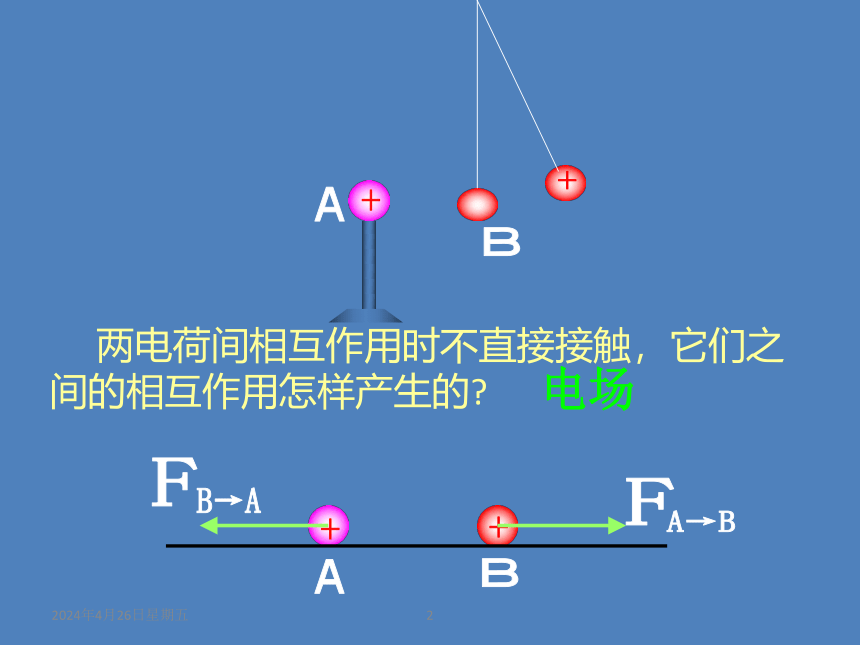

两电荷间相互作用时不直接接触，它们之间的相互作用怎样产生的?
+
+
+
+
Ａ
Ｂ
F
A→B
F
B→A
电场
2019年9月26日星期四
3
A
A产生的电场
B
B受到的力是A产生的电场对B的作用力
B
F
F
B产生的电场
A受到的力是B产生的电场对A的作用力
A
2019年9月26日星期四
4

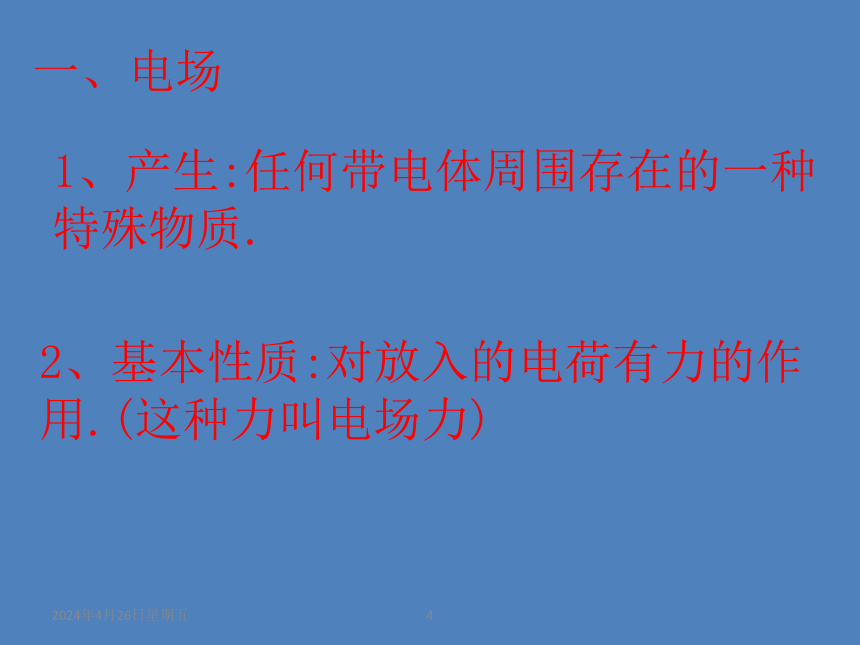

一、电场
1、产生:任何带电体周围存在的一种特殊物质.
2、基本性质:对放入的电荷有力的作用.(这种力叫电场力)
2019年9月26日星期四
5
+Q
P
+q
+Q
P
+2q
+Q
P
+4q
F
2F
4F

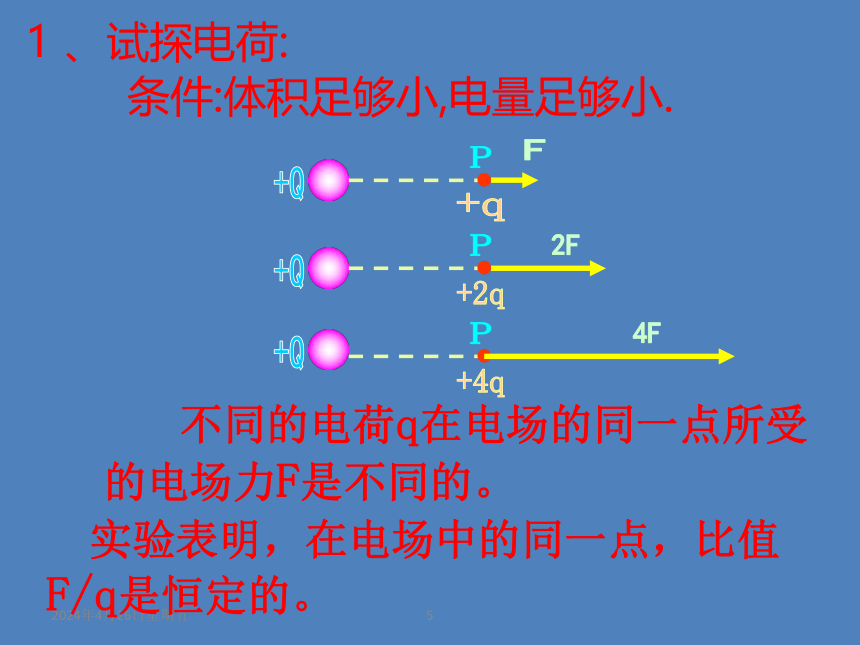

不同的电荷q在电场的同一点所受的电场力F是不同的。
实验表明，在电场中的同一点，比值F/q是恒定的。
1
、试探电荷:
条件:体积足够小,电量足够小.
2019年9月26日星期四
6
A
+q
F
1
+q
F
2
B

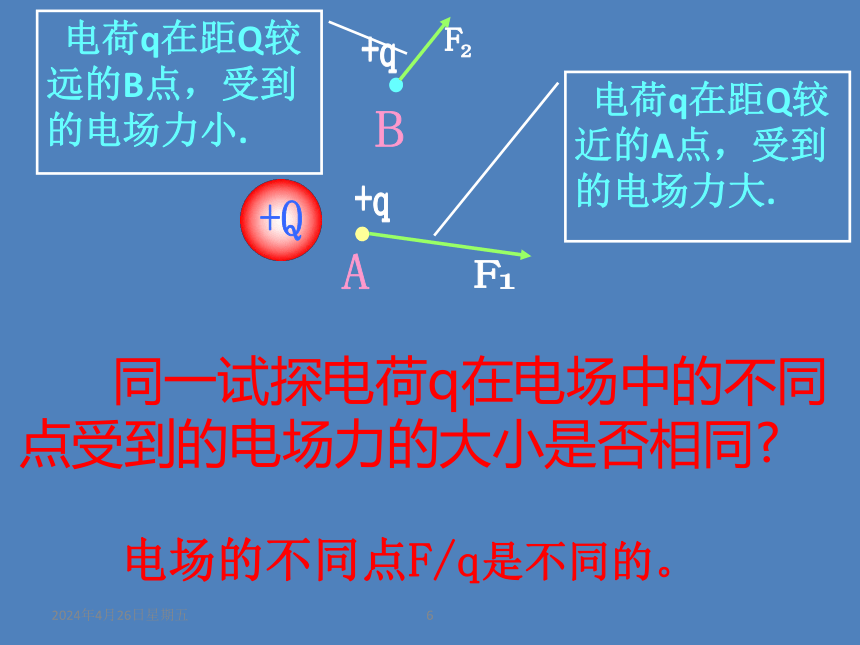

同一试探电荷q在电场中的不同点受到的电场力的大小是否相同?
电荷q在距Q较近的A点，受到的电场力大.
电荷q在距Q较远的B点，受到的电场力小.
+Q
+q
+q
电场的不同点F/q是不同的。
2019年9月26日星期四
7
2

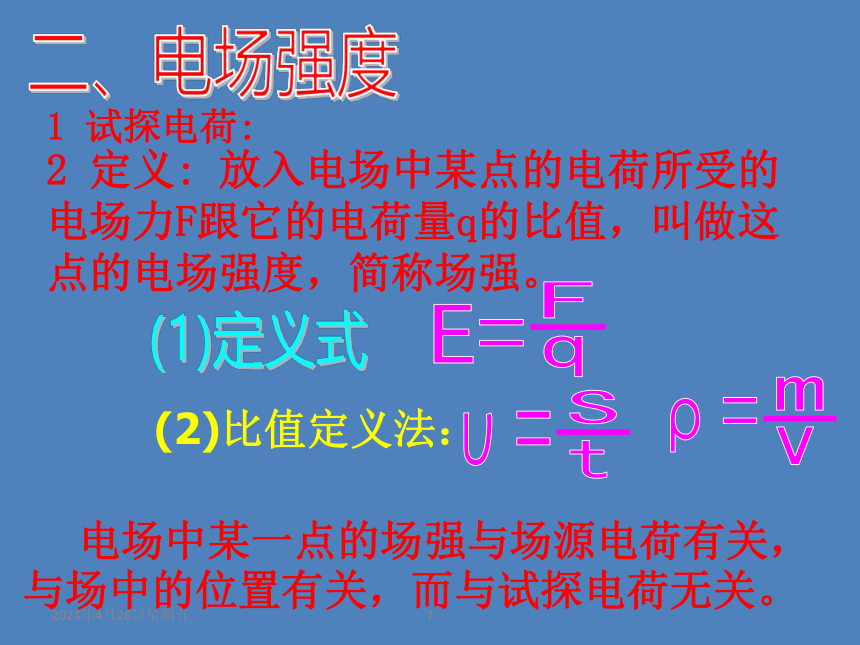

定义:
放入电场中某点的电荷所受的电场力F跟它的电荷量q的比值，叫做这点的电场强度，简称场强。
E=
F
q
(1)定义式
二、电场强度
1
试探电荷:
(2)比值定义法：
υ=
S
t
ρ=
m
v
电场中某一点的场强与场源电荷有关，
与场中的位置有关，而与试探电荷无关。
2019年9月26日星期四
8
(3)物理意义：反映电场本身的性质．
(4)单位:
N/C
规定,电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同．
(5)矢量性:
2019年9月26日星期四
9
+Q
+q
F
A
E
r

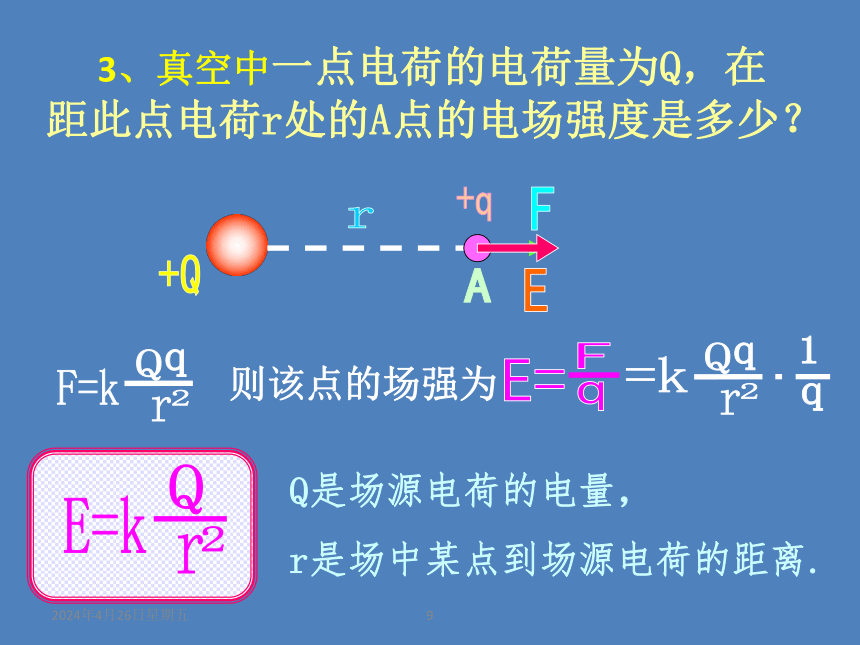

3、真空中一点电荷的电荷量为Q，在距此点电荷r处的A点的电场强度是多少？
F=k
Q
r
2
q
E=
F
q
=k
Q
r
2
q
q
1
E=k
Q
r
2
则该点的场强为
Q是场源电荷的电量，
r是场中某点到场源电荷的距离.
2019年9月26日星期四
10
三.电场的叠加
+Q
-Q
E1
E2
E
+Q
+Q
E1
E1
E2
E2
E
2019年9月26日星期四
11
1．下列说法中正确的是：[
]
A．只要有电荷存在，电荷周围就一定存在着电场
B．电场是一种物质，它与其他物质一样，是不依赖我们的感觉而客观存在的东西
C．电荷间的相互作用是通过电场而产生的，电场最基本的性质是对处在它里面的电荷有力的作用
当堂练习：
2019年9月26日星期四
12
2、下列关于电场强度的两个表达式E=F/q和
E=kQ/r2的说法正确的是:
E=F/q是电场强度的定义式,F是放入电场中电荷所受的力,q是产生电场的电荷的电荷量
E=F/q是电场强度的定义式,F是放入电场中电荷所受的力,q是放入电场中的电荷的电荷量,它适用于任何电场
E=kQ/r2是真空中点电荷场强的计算式,Q是产生电场的电荷的电荷量,它不适用于匀强电场
2019年9月26日星期四
13
3.如图所示,是在一个电场中的a,b,c,d四个点分别引入试探电荷时,电荷所受电场力F跟引入的电荷量q之间的关系图线,下列说法正确的是:
该电场是匀强电场
a,b,c,d四点的电场强度大小关系是Ed>Eb>Ea>Ec
这四点的场强大小关系是Eb>Ea>Ec>Ed
无法比较E的大小
F
a
b
c
d
O
q
2019年9月26日星期四
14
2019年9月26日星期四
15
在电场中画一些曲线，使曲线上每一点的切线方向与该点的场强方向一致.
四．电场线
2019年9月26日星期四
16
2019年9月26日星期四
17
点电荷的电场线
-q
电场线越密的地方，场强越大；电场线越疏的地方，场强越小。
2019年9月26日星期四
18
等量异种点电荷的电场线
1、两点电荷连线上各点电场线方向从正电荷指向负电荷
2、两点电荷连线的中垂面（中垂线）上，电场线方向均相同，场强方向均相同，且总与中垂面（线）垂直，在中垂线上到两点电荷中点O点等距离处各点的场强相等。
3、在中垂面（线）上的电荷受到的电场力的方向总与中垂面（线）垂直，因此，在中垂面（线）上移动电荷时电场力不做功。
E
E
E
2019年9月26日星期四
19
等量同种点电荷的电场线
1、两点电荷连线中点O处场强为零
2、中点O附近的电场线非常稀疏，但场强并不为零
3、两点电荷连线中垂面（线）上，场强方向总沿面（线）远离
O（等量正电荷）
4、在中垂面（线）上从O点到无穷远，电场线先变密后变疏，即场强先变强后变弱。
2019年9月26日星期四
20
（1）
静电场的电场线总是从正电荷（或者从无穷远）出发到负电荷终止（或者延伸到无穷远）；
（2）电场线越密的地方，场强越大;
电场线越稀的地方，场强越小；
（3）任意两条电场线都不相交；
电场线的性质
2019年9月26日星期四
21
E1
E2
如果相交，交点就会有两个切线方向，而同一点的场强和方向是唯一的。
2019年9月26日星期四
22
各点场强大小和方向都相同的电场叫匀强电场。
匀强电场的电场线是怎样分布的？
匀强电场
？
电场线的特点：
E
2019年9月26日星期四
23
各点场强大小和方向都相同的电场叫匀强电场。
匀强电场
电场线的特点：
距离相等的平行直线
E
2019年9月26日星期四
24
通常情况下怎样得到匀强电场？
带等量异种电荷、大小相等、互相靠近且正对的两平行金属板之间的电场除边缘附近外就是匀强电场。
？
2019年9月26日星期四
25
关于对电场线的认识和理解，注意．
（1）电场线是形象直观描述电场的空间曲线，是人为假想的线，并不是电场中真有这样的曲线存在．
（2）由于电场强度E在没有电荷的地方是连续的，而电场线却只能是一条一条离散分立的，所以从电场线只能看出电场分布的粗略轮廓，而不能确定某点的电场强度大小．例如，不能说没有电场线的地方（如两条电场线之间）的电场强度为零，反之则可以说没有电场的地方就没有电场线．
（3）电场线按定义是画成代表总电场强度E的连续曲线．
