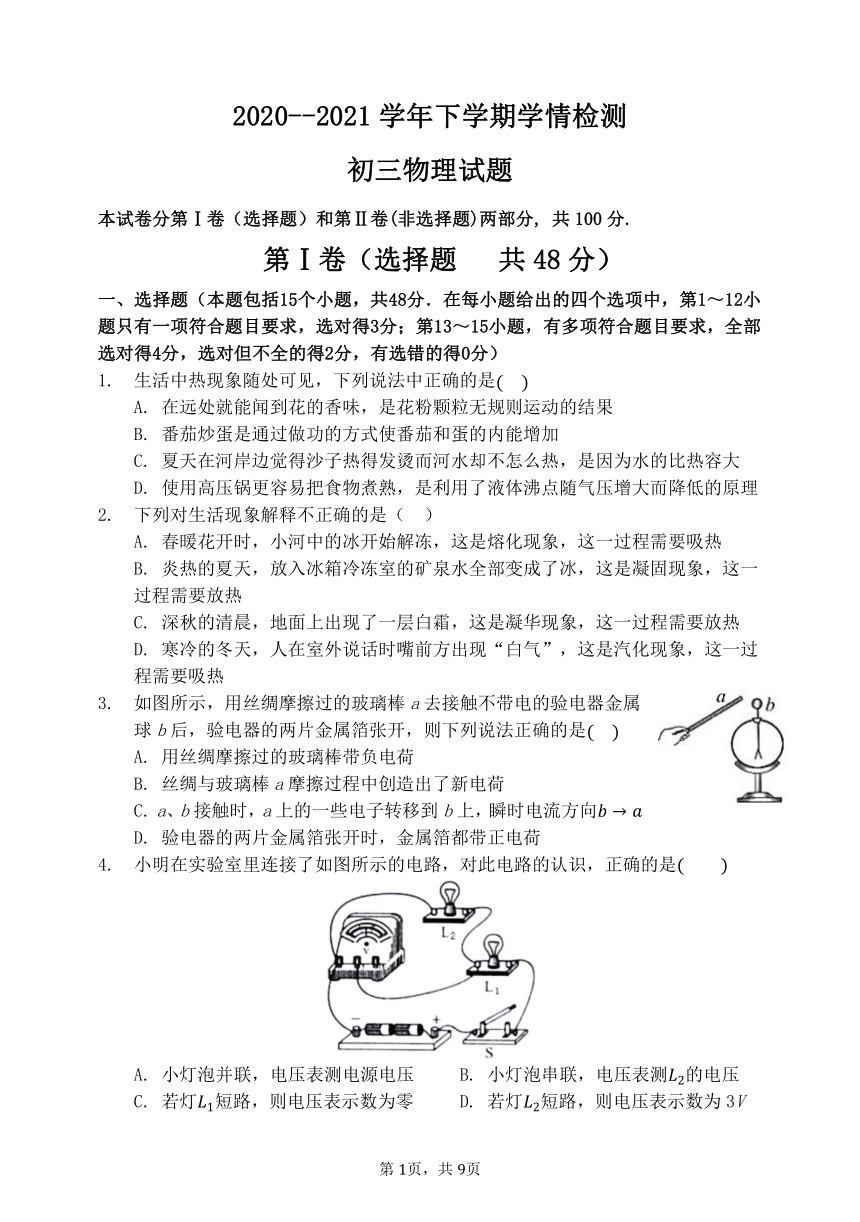

2020--2021学年下学期学情检测
初三物理试题
本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分, 共100分.
第Ⅰ卷(选择题 共48分)
一、选择题(本题包括15个小题,共48分.在每小题给出的四个选项中,第1~12小题只有一项符合题目要求,选对得3分;第13~15小题,有多项符合题目要求,全部选对得4分,选对但不全的得2分,有选错的得0分)
生活中热现象随处可见,下列说法中正确的是(????)
A. 在远处就能闻到花的香味,是花粉颗粒无规则运动的结果
B. 番茄炒蛋是通过做功的方式使番茄和蛋的内能增加
C. 夏天在河岸边觉得沙子热得发烫而河水却不怎么热,是因为水的比热容大
D. 使用高压锅更容易把食物煮熟,是利用了液体沸点随气压增大而降低的原理
下列对生活现象解释不正确的是( )
A. 春暖花开时,小河中的冰开始解冻,这是熔化现象,这一过程需要吸热
B. 炎热的夏天,放入冰箱冷冻室的矿泉水全部变成了冰,这是凝固现象,这一过程需要放热
C. 深秋的清晨,地面上出现了一层白霜,这是凝华现象,这一过程需要放热
D. 寒冷的冬天,人在室外说话时嘴前方出现“白气”,这是汽化现象,这一过程需要吸热
如图所示,用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后,验电器的两片金属箔张开,则下列说法正确的是(????)
A. 用丝绸摩擦过的玻璃棒带负电荷
B. 丝绸与玻璃棒a摩擦过程中创造出了新电荷
C. a、b接触时,a上的一些电子转移到b上,瞬时电流方向b→a
D. 验电器的两片金属箔张开时,金属箔都带正电荷
小明在实验室里连接了如图所示的电路,对此电路的认识,正确的是(? )
A. 小灯泡并联,电压表测电源电压 B. 小灯泡串联,电压表测L2的电压
C. 若灯L1短路,则电压表示数为零 D. 若灯L2短路,则电压表示数为3V

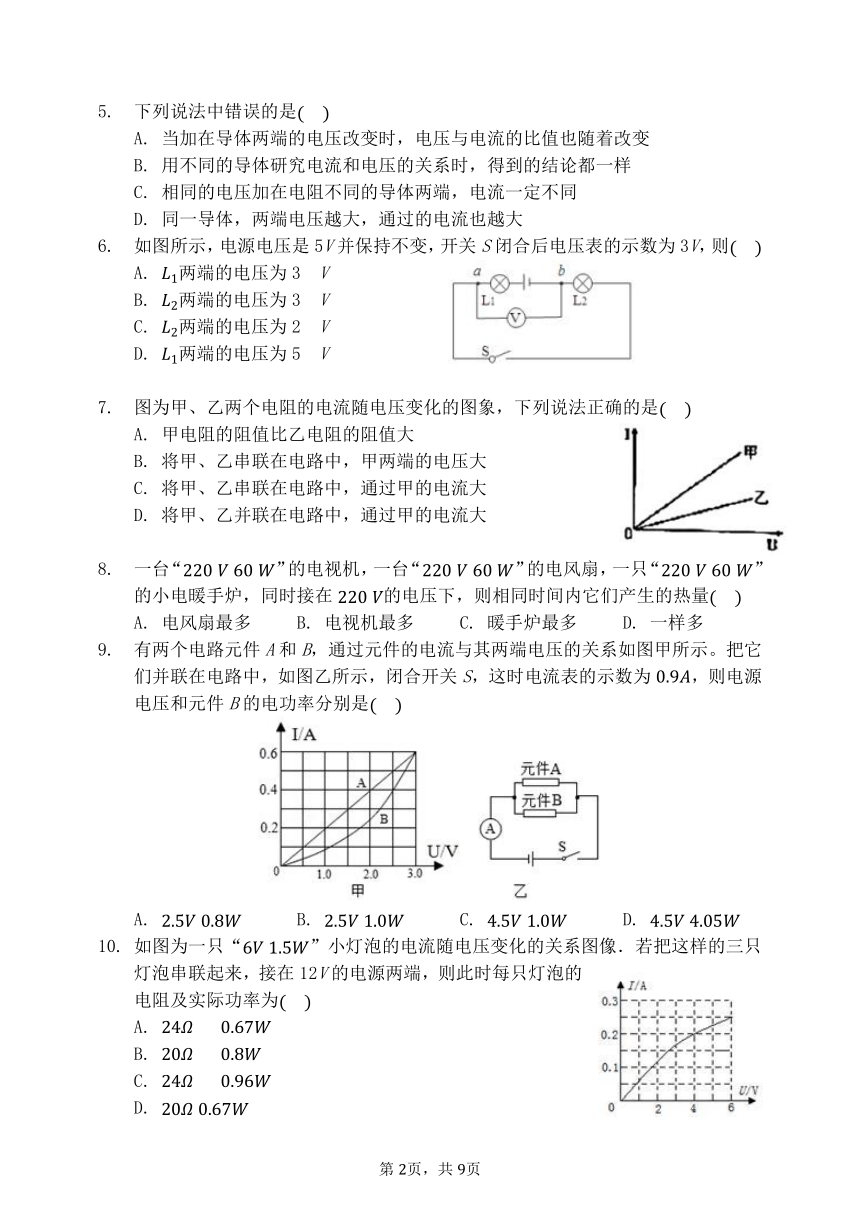

下列说法中错误的是(????)
A. 当加在导体两端的电压改变时,电压与电流的比值也随着改变
B. 用不同的导体研究电流和电压的关系时,得到的结论都一样
C. 相同的电压加在电阻不同的导体两端,电流一定不同
D. 同一导体,两端电压越大,通过的电流也越大
如图所示,电源电压是5V并保持不变,开关S闭合后电压表的示数为3V,则(????)
A. L1两端的电压为3?V
B. L2两端的电压为3?V
C. L2两端的电压为2?V
D. L1两端的电压为5?V
图为甲、乙两个电阻的电流随电压变化的图象,下列说法正确的是(????)
甲电阻的阻值比乙电阻的阻值大
B. 将甲、乙串联在电路中,甲两端的电压大
C. 将甲、乙串联在电路中,通过甲的电流大
D. 将甲、乙并联在电路中,通过甲的电流大
一台“220?V?60?W”的电视机,一台“220?V?60?W”的电风扇,一只“220?V?60?W”的小电暖手炉,同时接在220?V的电压下,则相同时间内它们产生的热量(????)
A. 电风扇最多 B. 电视机最多 C. 暖手炉最多 D. 一样多
有两个电路元件A和B,通过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中,如图乙所示,闭合开关S,这时电流表的示数为0.9A,则电源电压和元件B的电功率分别是(????)
A. 2.5V?0.8W B. 2.5V?1.0W C. 4.5V?1.0W D. 4.5V?4.05W
如图为一只“6V?1.5W”小灯泡的电流随电压变化的关系图像.若把这样的三只灯泡串联起来,接在12V的电源两端,则此时每只灯泡的电阻及实际功率为(????)
A. 24Ω? 0.67W
B. 20Ω? 0.8W
C. 24Ω? 0.96W
D. 20Ω?0.67W

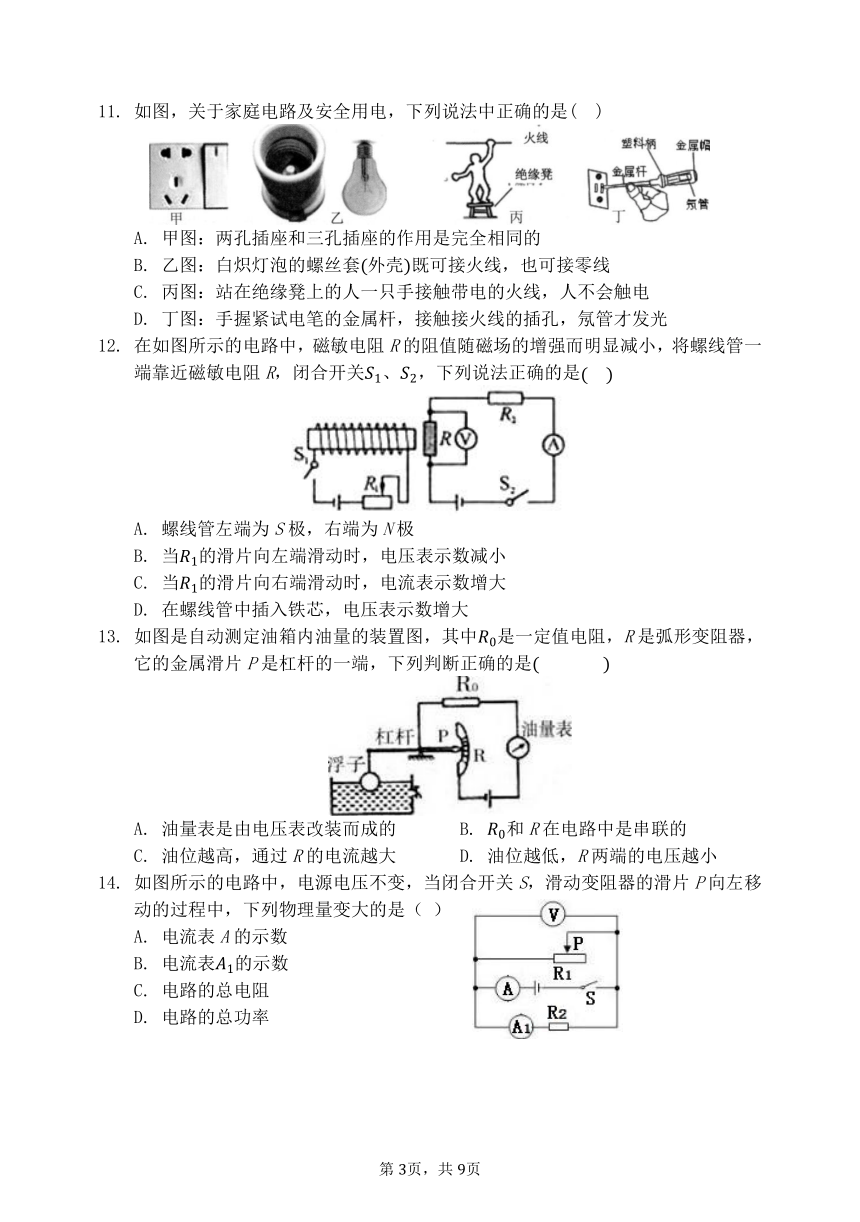

如图,关于家庭电路及安全用电,下列说法中正确的是( )
A. 甲图:两孔插座和三孔插座的作用是完全相同的
B. 乙图:白炽灯泡的螺丝套(外壳)既可接火线,也可接零线
C. 丙图:站在绝缘凳上的人一只手接触带电的火线,人不会触电
D. 丁图:手握紧试电笔的金属杆,接触接火线的插孔,氖管才发光
在如图所示的电路中,磁敏电阻R的阻值随磁场的增强而明显减小,将螺线管一端靠近磁敏电阻R,闭合开关S1、S2,下列说法正确的是(????)
A. 螺线管左端为S极,右端为N极
B. 当R1的滑片向左端滑动时,电压表示数减小
C. 当R1的滑片向右端滑动时,电流表示数增大
D. 在螺线管中插入铁芯,电压表示数增大
如图是自动测定油箱内油量的装置图,其中R0是一定值电阻,R是弧形变阻器,它的金属滑片P是杠杆的一端,下列判断正确的是(??? )
A. 油量表是由电压表改装而成的 B. R0和R在电路中是串联的
C. 油位越高,通过R的电流越大 D. 油位越低,R两端的电压越小
如图所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向左移动的过程中,下列物理量变大的是( )
A. 电流表A的示数
B. 电流表A1的示数
C. 电路的总电阻
D. 电路的总功率

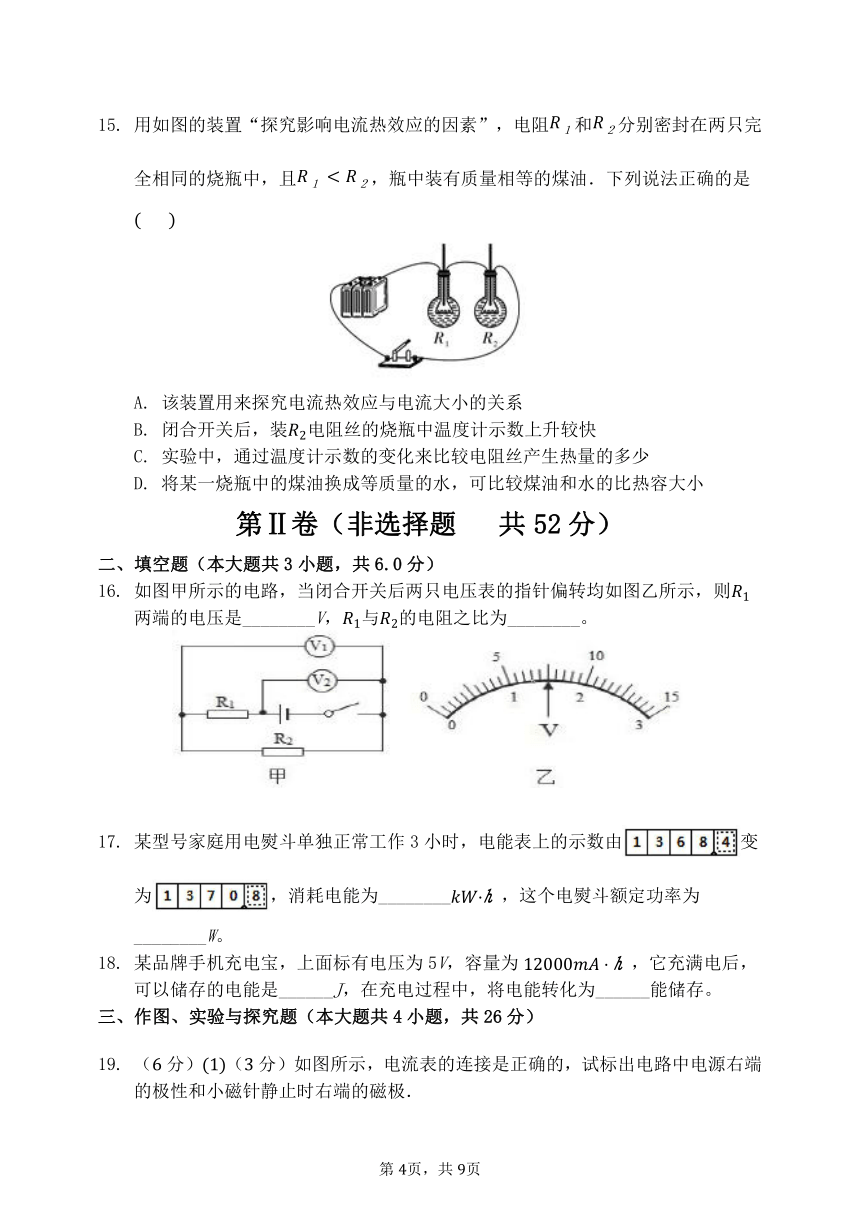

用如图的装置“探究影响电流热效应的因素”,电阻R1和R2分别密封在两只完全相同的烧瓶中,且R1该装置用来探究电流热效应与电流大小的关系
B. 闭合开关后,装R2电阻丝的烧瓶中温度计示数上升较快
C. 实验中,通过温度计示数的变化来比较电阻丝产生热量的多少
D. 将某一烧瓶中的煤油换成等质量的水,可比较煤油和水的比热容大小
第Ⅱ卷(非选择题 共52分)
二、填空题(本大题共3小题,共6.0分)
如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1两端的电压是________V,R1与R2的电阻之比为________。
某型号家庭用电熨斗单独正常工作3小时,电能表上的示数由变为,消耗电能为________kW·h,这个电熨斗额定功率为________W。
某品牌手机充电宝,上面标有电压为5V,容量为12000mA?h,它充满电后,可以储存的电能是______J,在充电过程中,将电能转化为______能储存。
三、作图、实验与探究题(本大题共4小题,共26分)
(6分)(1)(3分)如图所示,电流表的连接是正确的,试标出电路中电源右端的极性和小磁针静止时右端的磁极.
?
(2)(3分)图是家庭电路某一部分的示意图,请用笔画线代替导线把该电路连接完整,并且使之符合安全用电的要求.(其中开关只控制电灯)
(6分)在“探究影响导体电阻大小的因素”的实验中,小明用实验室提供的4根不同规格(下表)的电阻丝分别接入电路图中ab处:
编号
材料
长度/m
横截面积/mm2
?①
镍铬合金
0.5
0.5
?②
镍铬合金
1.0
0.5
?③
镍铬合金
0.5
1.0
?④
锰铜合金
0.5
0.5
(1)为了探究导体与导体长度的关系,应选用编号为________的两根电阻丝进行实验。
(2)若选用编号①、③两根电阻丝进行实验,是为了研究导体电阻与导体______的关系。
(3)如电路图所示,为粗略比较a、b两点间导体电阻的大小,可观察____的变化。
(4)a、b间接入下列哪种物体?闭合开关后能使小灯泡发光且该物体能被磁铁吸引的是______
A、一元硬币???? B、橡皮擦????? C、铅笔芯???? D、铜钥匙
(5)另有甲、乙两位同学分别对电路图所示电路作了如下改进:甲把灯泡更换为电流表:乙在原电路中串联接入电流表。你认为______同学的改进更好一些,理由是____________________________________。
(6分)在“探究电流与电压的关系”实验中:
(1)请用笔画线代替导线,将甲图中电路连接完整,要求滑片P向B端滑动时,滑动变阻器接入电路的电阻变大(连线时导线不允许交叉);
(2)正确连接好电路后,闭合开关发现电压表示数为2.8V,电流表无示数,滑动滑片P两表示数均无变化,则故障原因是______;
(3)小明排除故障后,移动滑片P到某一位置时电流表示数如乙图所示,此时通过电阻的电流为______A.若要增大电阻两端的电压,应将滑片P向______(选填“A”或“B”)端移动;
(4)实验中测得多组数据,绘制出电阻R的I?U图象如图丙所示:由图象可得电流与电压的关系是______;本实验所用电阻的阻值为______Ω。
(8分)小红做测量小灯泡电功率的实验(小灯泡标有“3.8V”字样),电源电压恒为6V。
(1)如图甲所示是小红连接的部分电路,请你用笔画线代替导线,将电路连接完整;
(2)图甲中,连接电路时,开关应处于_______状态。闭合开关前滑动变阻器的滑片应位于______(选填“A”或“B”)端;
(3)闭合开关后,发现灯泡不亮,电压表无示数,电流表有示数。若电路中仅有一处故障,这个故障可能是小灯泡_______(选填“断路”或“短路”);
(4)实验时,移动滑片P到某处,电压表示数为2.5V。要测量小灯泡的额定功率,应将滑片P向_______(选填“A”或“B”)端移动,直到电压表示数为_______V,此时电流表的示数如图乙所示,则小灯泡的额定功率是_______W;
(5)在实验操作中,发现电流表损坏不能使用。小红利用阻值已知的定值电阻R0,设计了如图丙所示的电路,测量额定电压为U额的另一小灯泡的额定功率。操作如下:
①闭合开关S、S1,断开S2,调节滑动变阻器,使电压表的示数为U额;
②保持滑动变阻器滑片位置不变,闭合开关S、S2,断开S1,读出电压表示数为U;
③小灯泡的额定功率P额=_______(用U、U额和R0表示)。
四.(共20分)计算题。
如图所示,是某种电热饮水机的简化电路示意图。它有加热和保温两种工作状态(由机内温控开关S0自动控制),阅读该饮水机说明书可知:饮水机的额定电压为220?V,加热时的功率为400?W,保温时的功率为40?W。热水箱容积2?L求:
(1)将装满水箱的水从20℃加热至100℃,水所吸收的热量?
(2)R1的电阻值是多大?
(3)R2的电阻值是多大?
如图,将标有“6V? 3W”字样的灯泡L1和标有“6V? 6W”字样的灯泡L2串联在电路2990850367665中,使其中一个灯泡正常发光,另一个灯泡的实际功率不超过其额定功率,不考虑温度对电阻的影响。求:
(1)灯泡L1正常工作时的电流;
(2)灯泡L2的电阻;
(3)电源电压;
(4)此电路工作2分钟消耗的电能。
2020--2021学年下学期检测初三物理试题答案
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
C
D
D
B
A
B
D
C
B
B
C
B
BC
AD
BC
填空题16. 6;4:1 17. (1)2.4,(2)800 18. 2.16×105;化学
三、作图、实验与探究题(本大题共4小题,共26分)
19.(共6分)
(1);(2)
20.(共6分)(1)①? ②? (2)横截面积? (3)小灯泡亮度?
(4)A? (5)乙? 灯泡能保护电路
21.(共6分)
电阻断路(3)0.12?A?(4)电阻一定时,导体中的电流与其两端的电压成正比? 5
22.(共8分)(2)断开;B;(3)短路;(4)A;3.8;1.14;(5)U?U额U额R0
23:(1)6.72×105J;(2)121Ω;(3)1089Ω。24.(1)0.5A;(2)6Ω(3)9V 540J
