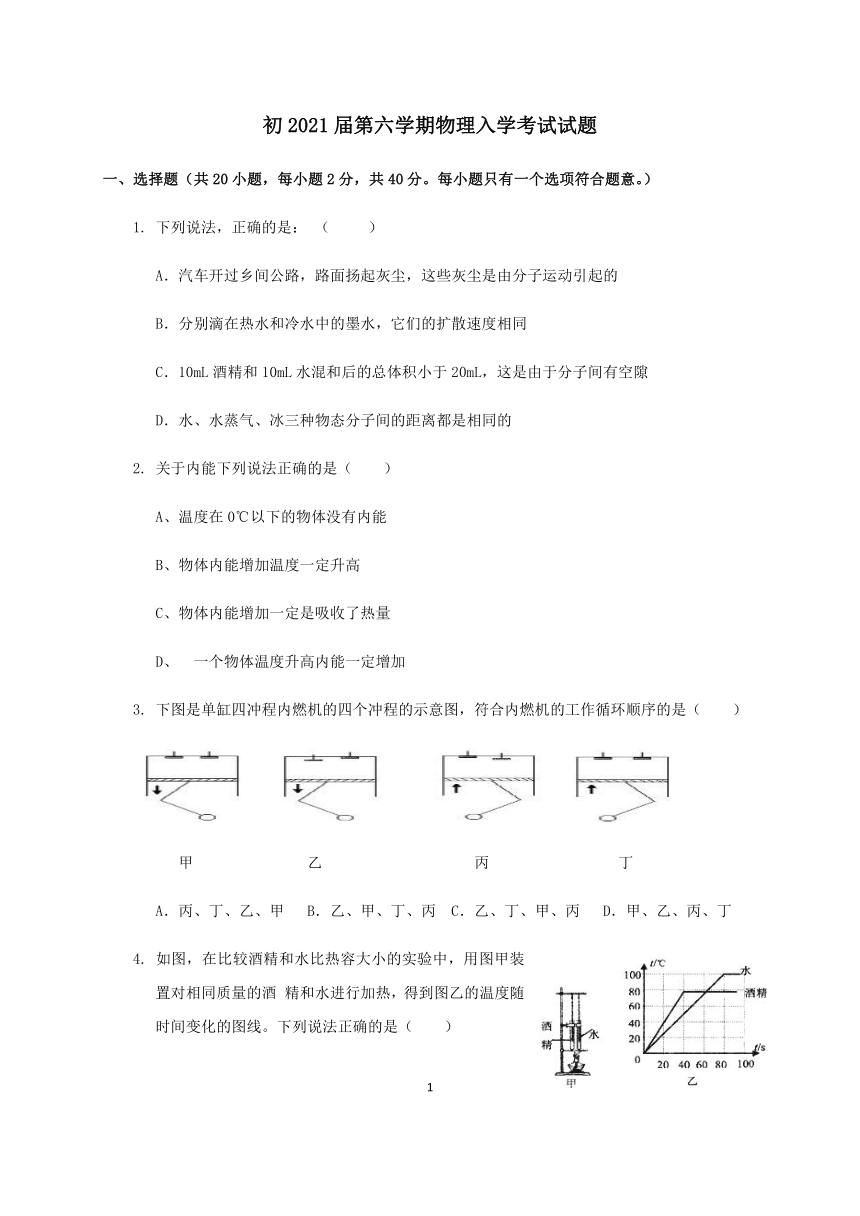

初2021届第六学期物理入学考试试题
一、选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题意。）
1. 下列说法，正确的是： （ ）
A．汽车开过乡间公路，路面扬起灰尘，这些灰尘是由分子运动引起的
B．分别滴在热水和冷水中的墨水，它们的扩散速度相同
C．10mL酒精和10mL水混和后的总体积小于20mL，这是由于分子间有空隙
D．水、水蒸气、冰三种物态分子间的距离都是相同的
2. 关于内能下列说法正确的是（ ）
A、温度在0℃以下的物体没有内能
B、物体内能增加温度一定升高
C、物体内能增加一定是吸收了热量
D、 一个物体温度升高内能一定增加
3. 下图是单缸四冲程内燃机的四个冲程的示意图，符合内燃机的工作循环顺序的是（ ）
甲 乙 丙 丁
A．丙、丁、乙、甲? B．乙、甲、丁、丙?C．乙、丁、甲、丙 D．甲、乙、丙、丁?
38455601365254. 如图，在比较酒精和水比热容大小的实验中，用图甲装置对相同质量的酒 精和水进行加热，得到图乙的温度随时间变化的图线。下列说法正确的是（ ）
A、从图线可知水的比热容比酒精的小
B、质量相同的不同种物质，加热相同时间，吸收热量不同
C、用同一盏酒精灯对两个试管同时加热是为了使酒精和水吸收相同的热量
D、从图线可知质量相同的不同种物质升高相同的温度，吸收的热量相同

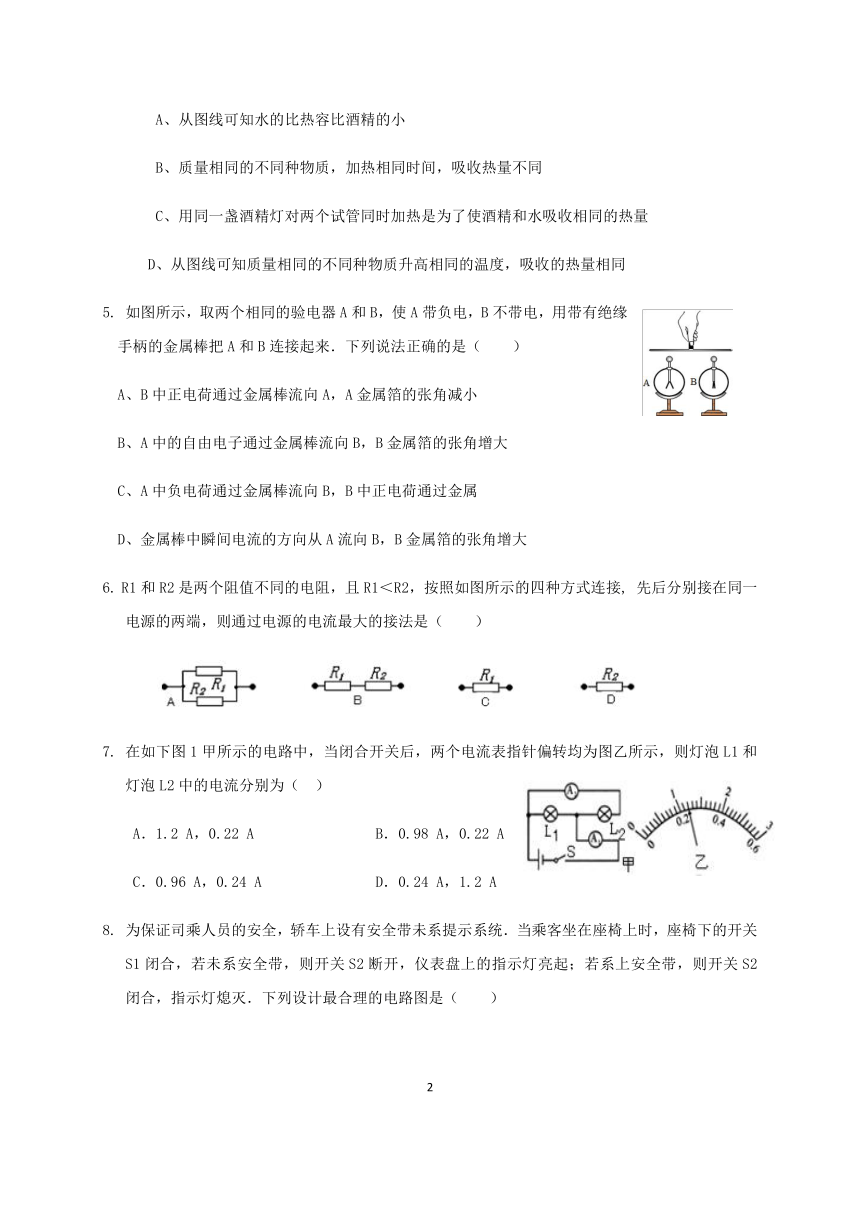

47504351250955. 如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（ ）
A、B中正电荷通过金属棒流向A，A金属箔的张角减小
B、A中的自由电子通过金属棒流向B，B金属箔的张角增大
C、A中负电荷通过金属棒流向B，B中正电荷通过金属
D、金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
6. R1和R2是两个阻值不同的电阻，且R1＜R2，按照如图所示的四种方式连接, 先后分别接在同一电源的两端，则通过电源的电流最大的接法是（ ）
46005754013207. 在如下图1甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和灯泡L2中的电流分别为（ ）
A．1.2 A，0.22 A B．0.98 A，0.22 A
C．0.96 A，0.24 A D．0.24 A，1.2 A
8. 为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（ ）
30264103175

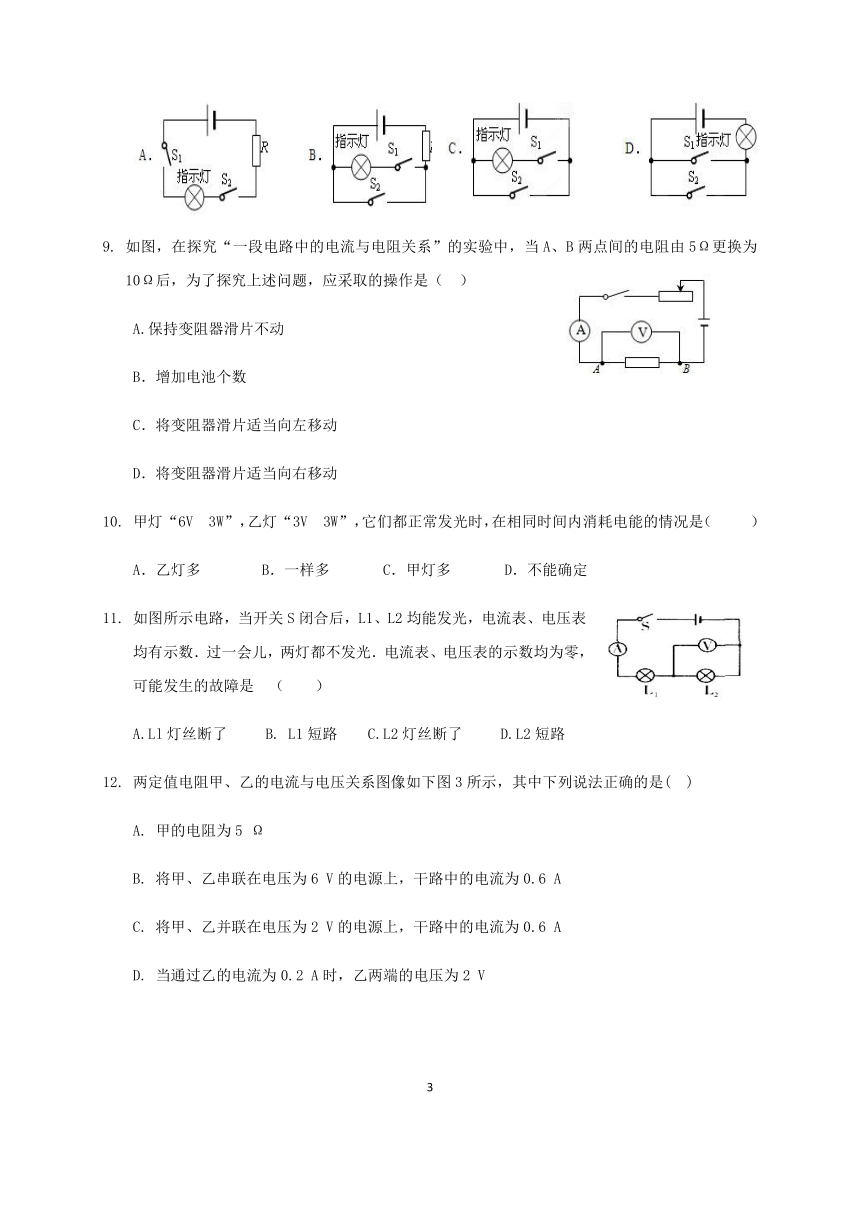

40836853651259. 如图，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，应采取的操作是（ ）
A.保持变阻器滑片不动
B．增加电池个数
C．将变阻器滑片适当向左移动
D．将变阻器滑片适当向右移动
10. 甲灯“6V 3W”，乙灯“3V 3W”，它们都正常发光时，在相同时间内消耗电能的情况是（ ）
A．乙灯多 B．一样多 C．甲灯多 D．不能确定
438848511176011. 如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，两灯都不发光．电流表、电压表的示数均为零，可能发生的故障是 （ ）
A.Ll灯丝断了 B. L1短路 C.L2灯丝断了 D.L2短路
12. 两定值电阻甲、乙的电流与电压关系图像如下图3所示，其中下列说法正确的是( )
A. 甲的电阻为5 Ω
B. 将甲、乙串联在电压为6 V的电源上，干路中的电流为0.6 A
C. 将甲、乙并联在电压为2 V的电源上，干路中的电流为0.6 A
D. 当通过乙的电流为0.2 A时，乙两端的电压为2 V

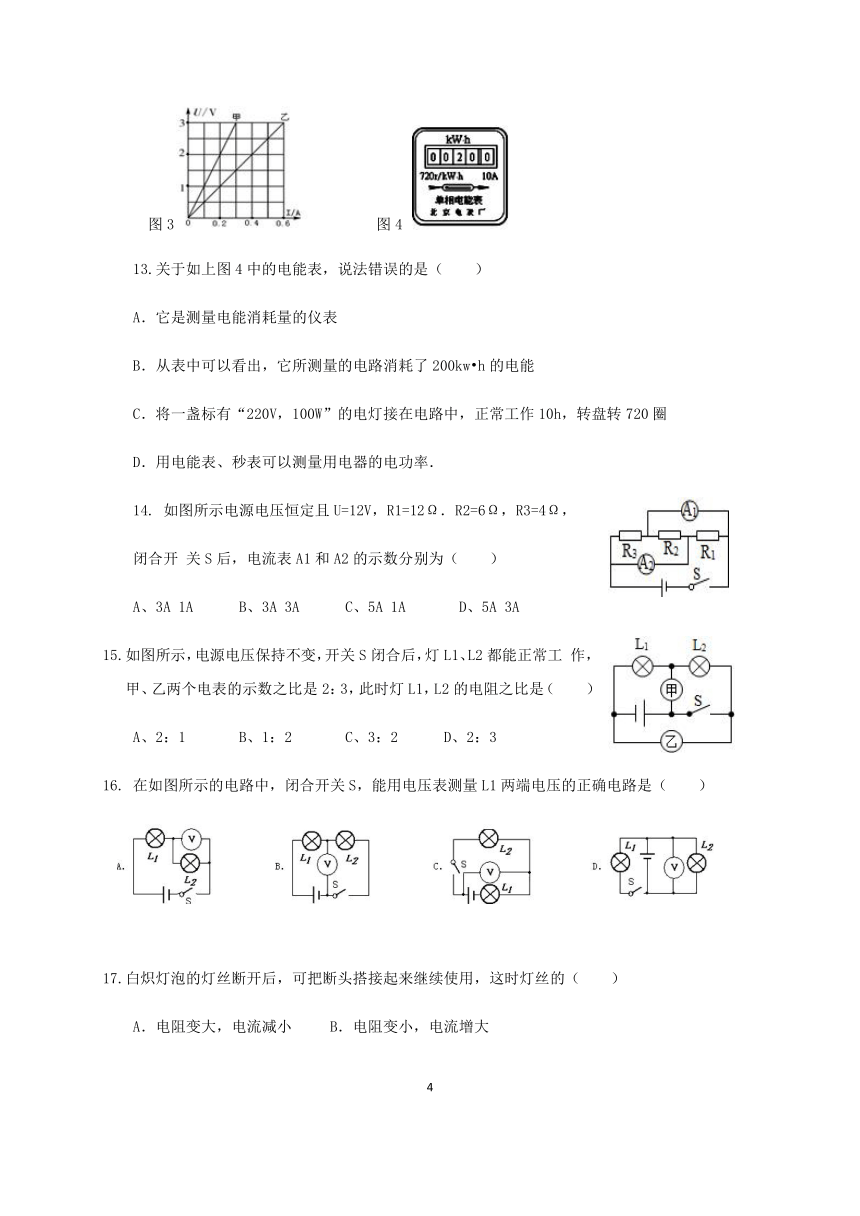

图3 图4
13.关于如上图4中的电能表，说法错误的是（ ）
A．它是测量电能消耗量的仪表
B．从表中可以看出，它所测量的电路消耗了200kw?h的电能
C．将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈
D．用电能表、秒表可以测量用电器的电功率．
44456354127514. 如图所示电源电压恒定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，
闭合开 关S后，电流表A1和A2的示数分别为（ ）
A、3A 1A B、3A 3A C、5A 1A D、5A 3A
4445635-825515.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工 作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（ ）
A、2：1 B、1：2 C、3：2 D、2：3
16. 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（ ）
13081072390
17.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ）
A．电阻变大，电流减小 B．电阻变小，电流增大
C．电阻和电流都增大 D．电阻和电流都减小

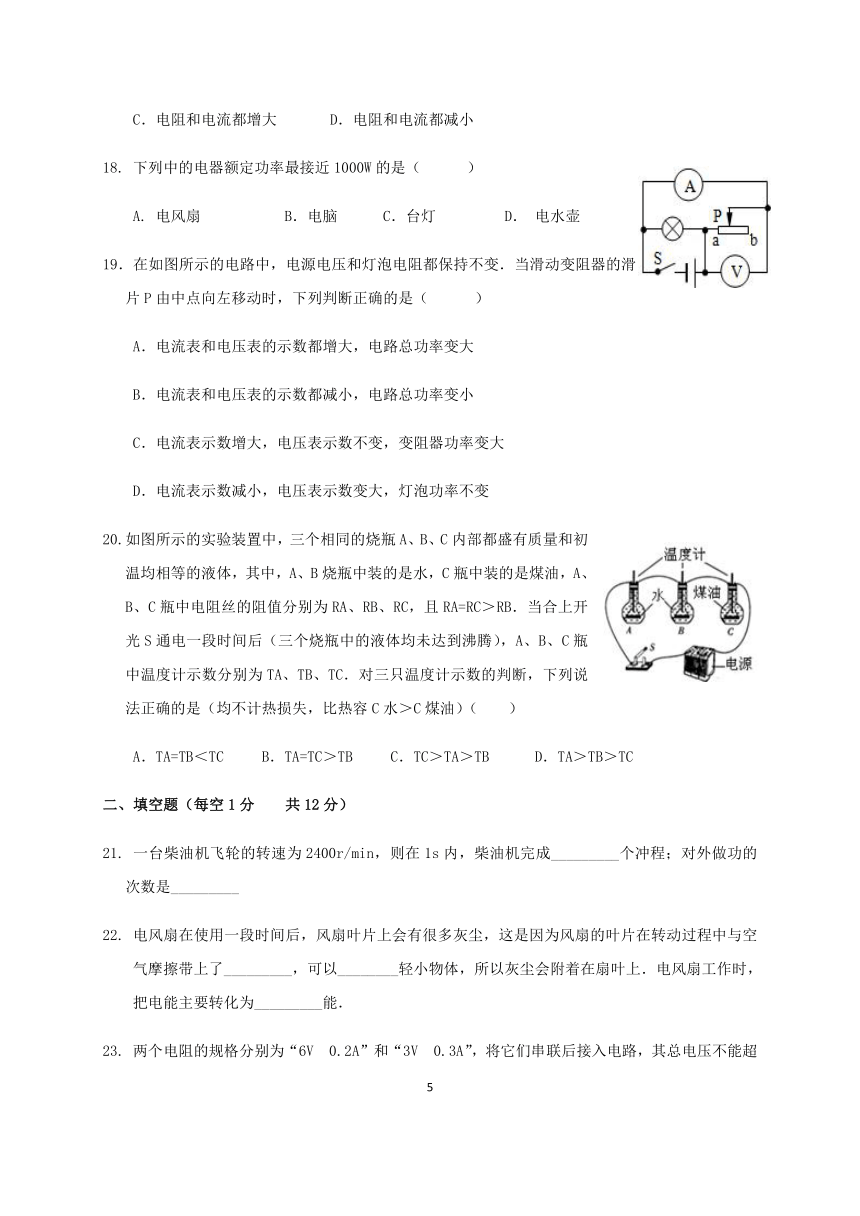

471233513906518. 下列中的电器额定功率最接近1000W的是（ ）
A. 电风扇 B．电脑 C．台灯 D． 电水壶
19．在如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向左移动时，下列判断正确的是（ ）
A．电流表和电压表的示数都增大，电路总功率变大
B．电流表和电压表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数不变，变阻器功率变大
D．电流表示数减小，电压表示数变大，灯泡功率不变
530542517653020.如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是水，C瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA=RC＞RB．当合上开光S通电一段时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为TA、TB、TC．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C水＞C煤油）（ ）
A．TA=TB＜TC B．TA=TC＞TB C．TC＞TA＞TB D．TA＞TB＞TC
二、填空题（每空1分 共12分）
21. 一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成_________个冲程；对外做功的次数是_________
22. 电风扇在使用一段时间后，风扇叶片上会有很多灰尘，这是因为风扇的叶片在转动过程中与空气摩擦带上了_________，可以________轻小物体，所以灰尘会附着在扇叶上．电风扇工作时，把电能主要转化为_________能．
23. 两个电阻的规格分别为“6V 0.2A”和“3V 0.3A”，将它们串联后接入电路，其总电压不能超过_________V；将它们并联后接入电路，其总电流不能超过_________A．
24. “低碳生活”是当今社会所倡导的绿色生活方式。利用太阳能将2000 kg的水从15℃加热到45℃，可以至少节约_________kg无烟煤.[无煤的热值为3.4×107 J / kg℃，水的为4.2×103J/(kg℃)]
25. 如图，是小谢同学研究“电流通过导体时产生的热量与_________的关系”的实验装置，此实验采用的探究方法有_________．（答出一种即可）
356235029972027368599695
25题 26题
26.如图所示电路中，电源电压9V恒定不变，R1=6Ω，R2=3Ω，当开关S闭合，滑动变阻器的滑片从最右端移到R1的中点时，电流表示数____________（选填“变大”“变小”或“不变”），电压表的示数为____________V．
三、简述、作图、实验探究题（本大题包括 5小题，共33分）
27.（1）夏天在海边玩耍时，沙子热的烫脚，而海水却是冰凉的，海水和沙子哪一个的比热容较大？为什么？（3分）
（2）小红用塑料梳子，梳理头发后，发现头发变的蓬松，为什么？（2分）
28. （1）根据如图所示的实物连线图，画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）（4分）
（2）如图所示，现有一个电池组、滑动变阻器、开关（总开关）和两盏电灯，请你连接好符合下面要求的电路：L1的亮度不变，L2的亮度可调节．（4分）
29. 小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω
（1）请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时，_______________________。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是_____________，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数。
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。（ 2 分）
30.同学们在“测定小灯泡电功率”的实验中，电源用三节新干电池，小灯泡额定电压为2.5V，灯丝电阻阻值约为10Ω．
（1）请用笔画线代替导线，将如图甲的实物电路连接完整．
（2）小明同学正确连接电路闭合开关后，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是___________（写出一种即可）．
（3）小亮同学闭合开关，移动滑片P到某一点时，电压表示数为（如图乙所示）_______V，若他想测量小灯泡的额定功率，应将图中滑片P向 ______（填“A”或“B”）端移动．
（4）小光同学根据实验数据画出如图丙所示的I﹣U图象，计算出小灯泡的额定功率是_________W，请你将小灯泡正常工作时的电流在如图丁的电流表中标出．
（5）根据图象可判断小灯泡的电阻随电压升高逐渐__________，原因是___________．（2分）
31. 某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如图所示的装置。
（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是（ ）
3169285119380A．采用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和另一种液体
D．盛放水和另一种液体的容器相同
（2）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是______这表明实验时的大气压强_______（选填“大于”、“小于”或“等于”）一个标准大气压。
（3）而另一种液体相应时刻并没有沸腾，但是温度计的示数比水温要高的多．请你就此现象进行分析，本实验的初步结论为：不同物质的吸热能力_______ 选填（“相同”或“不同”）．
四．计算题（两题，共15分）
32.为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）
397891036195对酒精测试仪进行调零，此时电压表的为6V．
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
448373552514533.老师办公室有一台饮水机，它的铭牌如表，工作电路如图所示，S0是温控开关，可以自动控制机的加热或保温状态．
[C水=4.2×103J/（kg?℃）]
问：（1）将热水箱装满水后从20℃加热到90℃，水吸收的热量是多少？
（2）饮水机在加热状态下正常工作lOmin，消耗的电能是多少？
（3）若在保温状态下，饮水机消耗的功率是44W，则R2的阻值是多少？
热水箱容量
2.0L
额定电压
220V
加热功率
880W
初2021届第六学期物理入学考试试题
答案
选择题（2分一个）
1-5：CDCCB 5-10:ACBDB 6-15:ACDDB 10-20:DBDCC
填空题（一空1分）
21：80 ; 20
22: 电; 吸引 ；机械能
23： 8V； 0.3A
24.： 7.4
25：电阻；控制变量法（或转换法）
26：不变；增大
简述、作图、实验探究题（除特殊说明胡空外，一空一分）
27.（1）海水；根据△t=Q/Cm可知，当沙子和海水在质量相同，吸收热量相同时，温度升高的多的，比热容更小，题中沙子烫脚而海水冰凉，沙子温度变化大，海水温度变化小，故海水的比热容更大（海水1分；公式1分；阐述1分，共计3分）
（2）梳子和头发相互摩擦，摩擦起电，使头发都带上了同种电荷，同种电荷相互排斥，故头发变得蓬松（摩擦起电1分；同种电荷相互排斥1分，共计2分）
28.略（1）画对一条支路2分，共计4分（若有电源短路不得分）
（2）开关在干路1分，小灯支路1分，滑动变阻器所在支路2分，共计4分（若有电源短路不得分）
29.（1）略
（2）①通过导体的电流与导体电阻成反比
②断开开关； 2.5V
（3）35Ω (2分)
30. （1）略
（2）小灯断路
（3）2.2 V; Ｂ（2分）
（4）0.75W
（5）增大；
小灯电阻随温度升高而增大(2分)
31.（1）B（2分）
(2)98℃; 小于
（3）不同
四．计算题（两题，共15分）
32. （7分）：
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电
（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，
∵串联电路中各处的电流相等，
∴根据欧姆定律可得，电流表的示数：
I=U2/R2=6V/60Ω=0.1A（2分）
（2）∵串联电路中总电压等于各分电压之和，
∴此时R1两端的电压：U1=U-U2=8V-6V=2V
∴R1=U1/I=2V/0.1A=20Ω（2分）
（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=0.2A×20Ω=4V，
∴电压表的示数：U2′=U-U1′=8V-4V=4V（3分）
33.（8分）：
（1）（3分）：根据ρ=m/v可得，热水箱装满水后水的质量：
m=ρV=1.0×103kg/m3×2×10-3m3=2kg
水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg?℃）×2kg×（90℃-20℃）=5.88×105J；
（2）（2分）：饮水机在加热状态下的功率为880W，则工作lOmin消耗的电能
W加热=P加热t=880W×10×60s=5.28×105J
（3）（3分）：温控开关断开时，电路为R2的简单电路，饮水机处于保温状态由P=U2/R可得，R2的阻值R=U2/P保温=（220V）2 /44w=1100Ω
