(共28张PPT)
第4节《变压器》
物理选修3-2
第五章

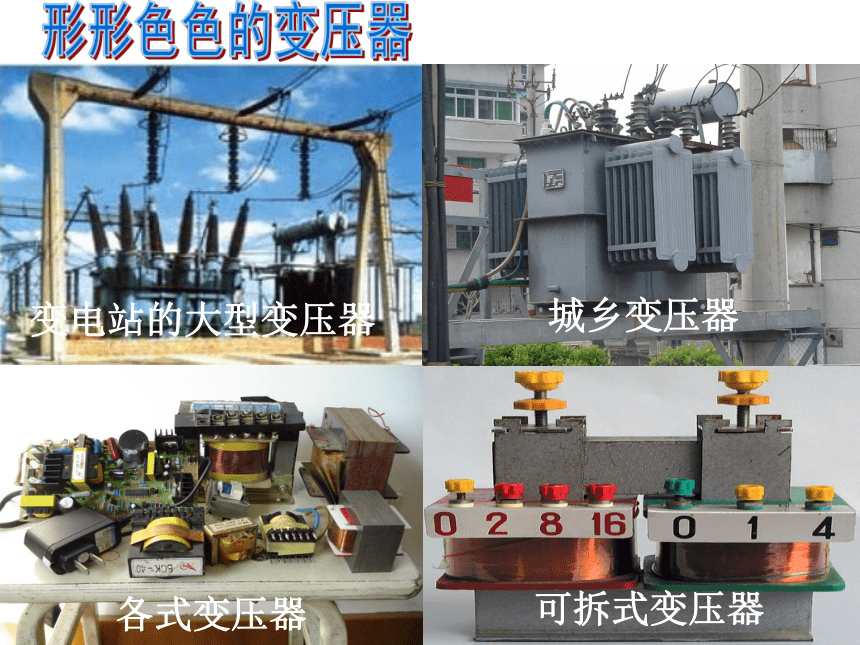

城乡变压器
各式变压器
可拆式变压器
变电站的大型变压器

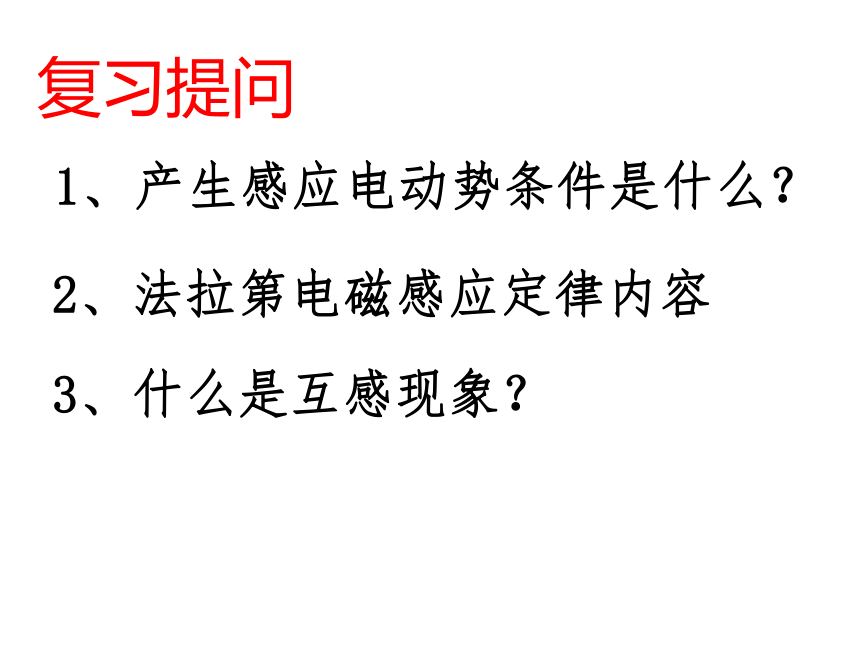

复习提问
1、产生感应电动势条件是什么?
3、什么是互感现象?
2、法拉第电磁感应定律内容
2.示意图

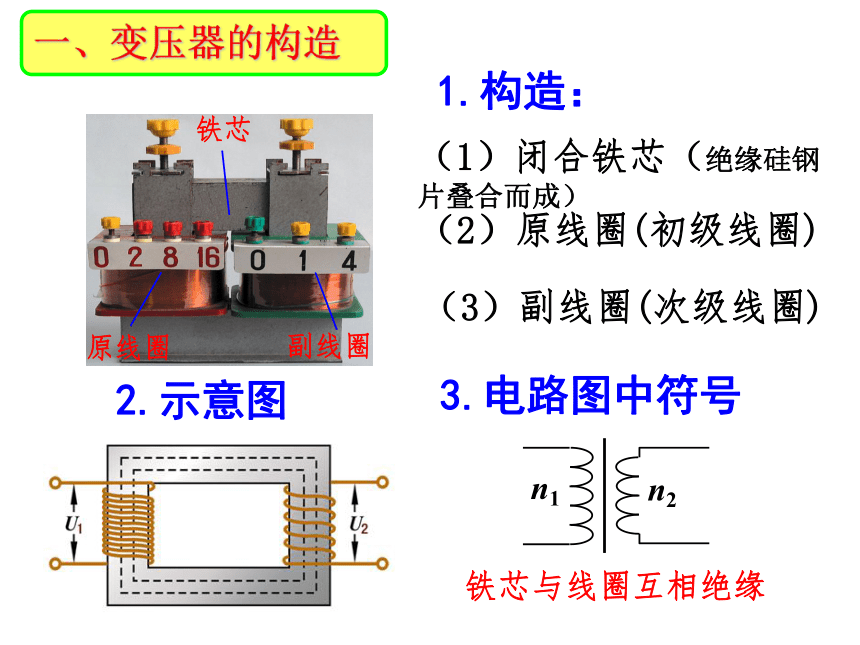

一、变压器的构造
铁芯
原线圈
副线圈
3.电路图中符号
铁芯与线圈互相绝缘
n1
n2
1.构造:
(1)闭合铁芯(绝缘硅钢片叠合而成)
(2)原线圈(初级线圈)
(3)副线圈(次级线圈)
n1
n2

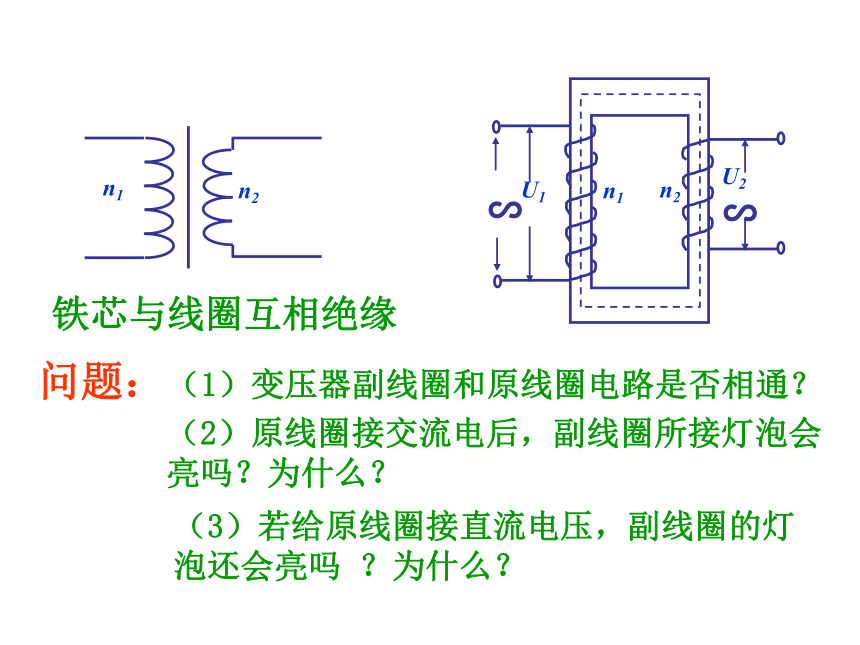

问题:(1)变压器副线圈和原线圈电路是否相通?
(2)原线圈接交流电后,副线圈所接灯泡会亮吗?为什么?
铁芯与线圈互相绝缘
U1
U2

n1
n2

(3)若给原线圈接直流电压,副线圈的灯泡还会亮吗
?为什么?
变压器通过闭合铁芯,利用互感现象实现了:
电能

磁场能

电能转化
(U1、I1)
(变化的磁场)
(
U2、I2)

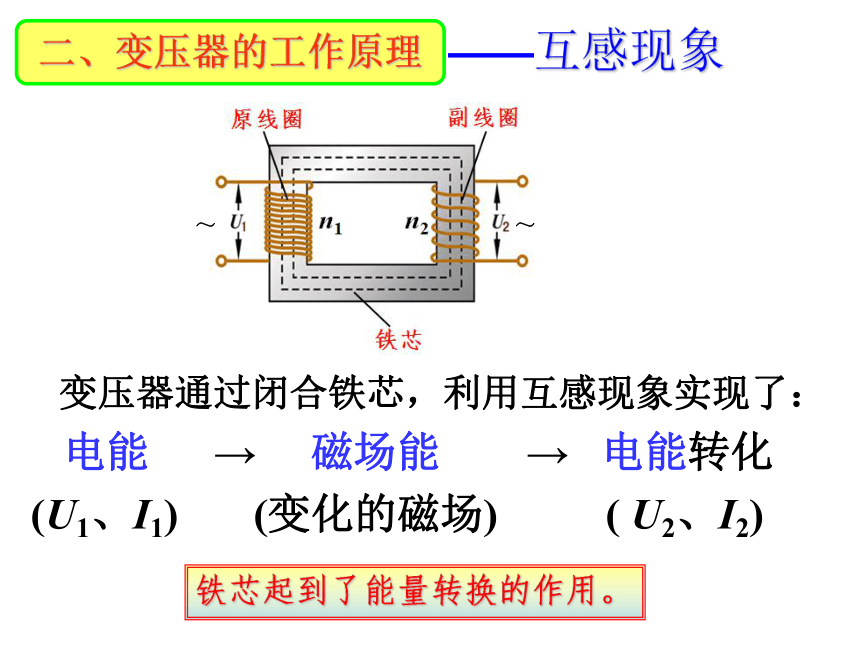

二、变压器的工作原理


——互感现象
铁芯起到了能量转换的作用。
无磁损(漏磁)
无铜损
无铁损

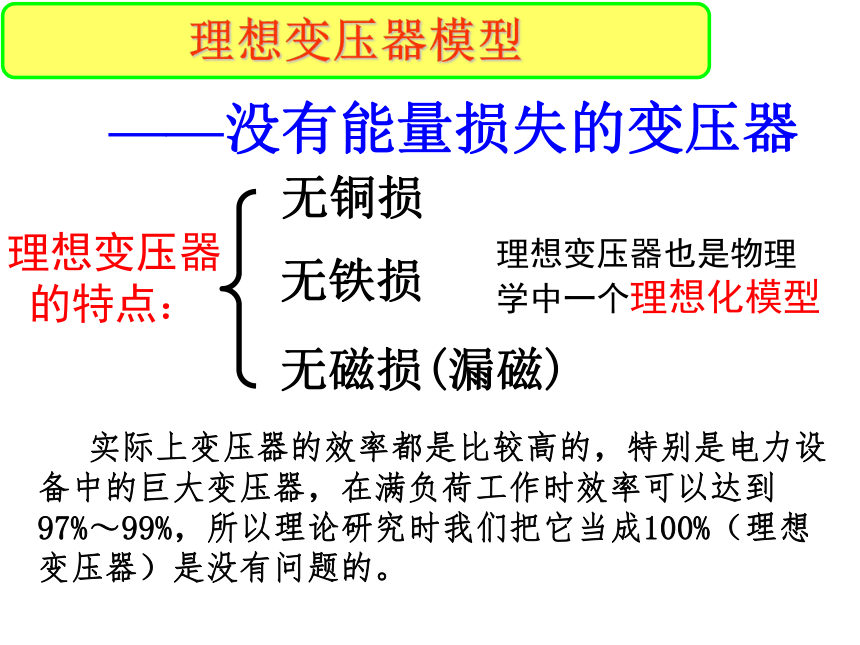

理想变压器的特点:
理想变压器模型
——没有能量损失的变压器
实际上变压器的效率都是比较高的,特别是电力设备中的巨大变压器,在满负荷工作时效率可以达到97%~99%,所以理论研究时我们把它当成100%(理想变压器)是没有问题的。
理想变压器也是物理学中一个理想化模型
I1
I2
n1
n2
U1
U2
原、副线圈中产生的感应电动势分别是:
E1=n1??/
?t
E2=n2??/
?t
E1/n1=
E2/n2
若不考虑原副线圈的内阻,

U1=E1;U2=E2
则:U1/U2=
n1/n2

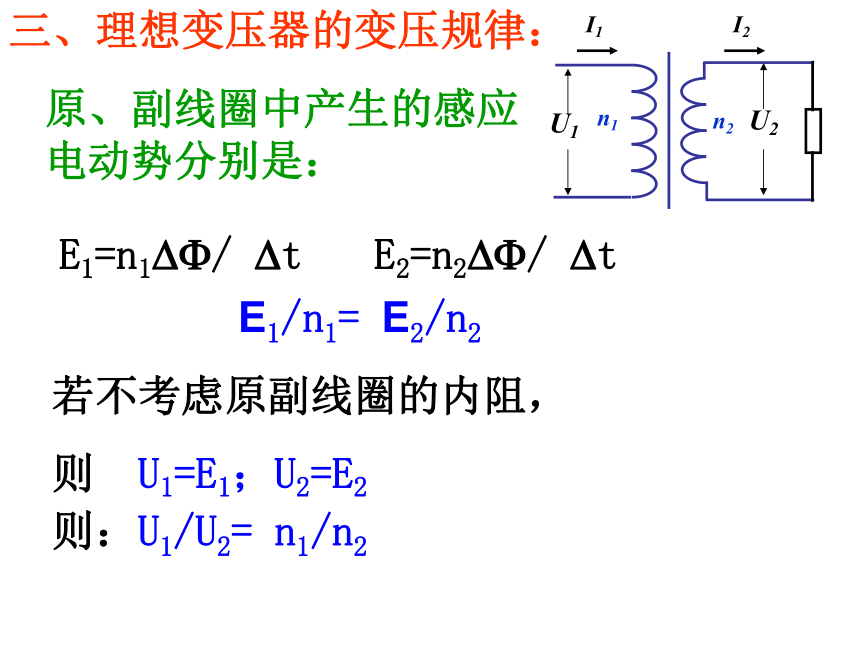

三、理想变压器的变压规律:
1、n2
>n1
U2>U1——升压变压器
2、n2
U2

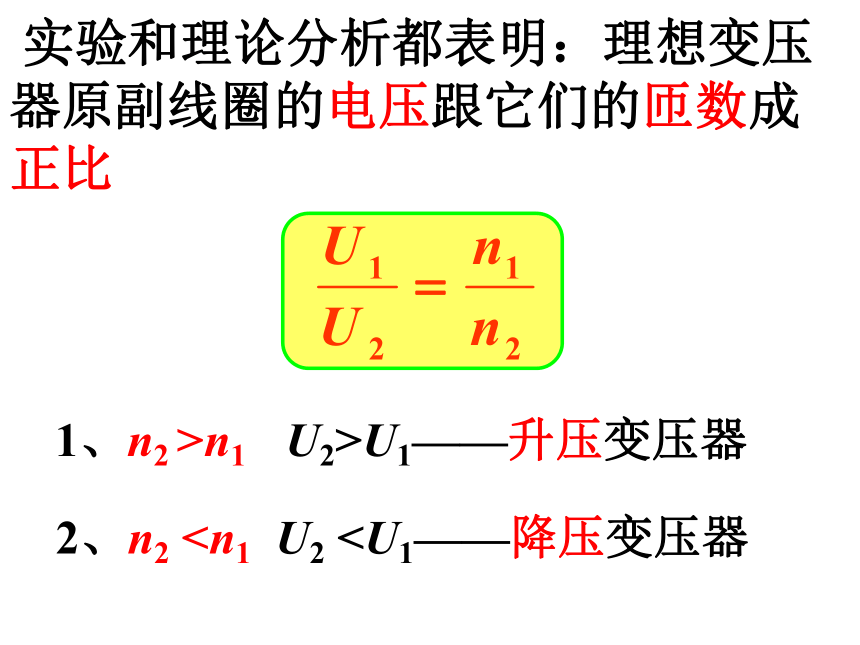

实验和理论分析都表明:理想变压器原副线圈的电压跟它们的匝数成正比
理想变压器输入功率等于输出功率
即:
U1I1=U2I2
P入=
P出
四、理想变压器的变流规律
理想变压器原副线圈的电流跟它们的匝数成反比
此公式只适用于一个副线圈的变压器
如果理想变压器有多个副线圈,则:
五、几种常用的变压器
1、自耦变压器
特点:只有一个线圈,可升压,也可降压
2、调压变压器
特点:属于自耦变压器,但电压可连续调节
3、互感器
分类:电压互感器和电流互感器
使用时把原线圈与电路并联,原线圈匝数多于副线圈匝数
使用时把原线圈与电路串联,原线圈匝数少于副线圈匝数
U1
I1
I2
n1
n2
U2
R
六、输入输出电压、电流、功率大小之间的因果关系
1.输入功率P1由输出功率P2决定
P1=P2
2.U1由电源决定
3.U2由U1和匝数比决定
U2=n2/n1·U1
4.I2由U2和负载决定
I2=U2/R
5.I1由I2和匝数比决定
I1=n2/n1·I2
你能直接看出哪是高压线圈?
变压器工作时,高压线圈匝数多而通过的电流小,可用较细的导线绕制;低压线圈匝数少而通过的电流大,应当用较粗的导线绕制。这也是判定高压线圈和低压线圈的一种方法。
U1I1=U2I2
一、变压器的构造
1.示意图
2.电路图中符号
3.构造:
二、变压器的工作原理:
1、互感现象:原、副线圈中由于有交变电流而发生
的互相感应现象
2、能量转化:电能→磁场能→电能
3、理想变压器
P入=P出
三、理想变压器的变压规律
U1/U2=n1/n2
四、理想变压器的变流规律:
I1/I2=n2/n1
五、常用变压器
小结:
1、一台理想变压器原线圈的匝数为4400匝,与220V的电源相连,当副线圈接入额定电压为36V的灯泡时,能够正常发光.则变压器副线圈的匝数为(
)
A、36匝
B、72匝
C、720匝
D、1440匝
C
课堂练习
2、一理想变压器,原线圈匝数n1=1100,接在电压220V的交流电源上,当它对11只并联的“36V,60w”的灯泡供电时,灯泡正常发光.由此可知副线圈的匝数n2=_____,通过原线圈的电流
I1
=______。
180
3A
课堂练习
A
V
~
R1
R2
S
A.
U
增大、I
增大、PR1
增大
C.
U
减小、I
减小、PR1
减小
D.
U
不变、I
减小、PR1
不变
B.
U
不变、I
减小、PR1
增大
3、如图所示:理想变压器的原线圈接高电压,变压后接用电器,线路电阻不计。S原来闭合,且R1=R2,现将S断开,那么交流电压表的示数U、交流电流表的示数I
和用电器上R1的功率PR1将分别(

D
思考:变压器输入输出电压、电流、功率大小之间的因果关系
是怎样的?
课堂练习
4、理想变压器原、副线圈的匝数比n1:n2=4:1,当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时,图中电流表A1的示数12mA,则电流表A2的示数为(
)
A.3mA
B.0
C.48mA
D.与负载R的值有关
B
课堂练习
5、一台理想变压器原线圈匝数n1=1100匝,两个副线圈的匝数分别是n2=60匝,n3=600匝。若通过两个副线圈中的电流分别为I2=1A,I3=4A,求原线圈中的电流。
2.24A
课堂练习
6、如图所示:理想变压器的交流输入电压U1=220V,有两组副线圈,其中n2=36匝,标有“6V,9W”、“12V,12W”的灯泡分别接在两副线圈上均正常发光,求:
(1)原线圈的匝数为n1和另一副线圈的匝数n3.
(2)原线圈的电流I1。
n3
n2
n1
(1)n1=1320匝
n3
=
72匝
(2)I1=0.095A
课堂练习
7、如图所示,一理想变压器原、副线圈的匝数比为n1:n2=3:1,有四只相同的灯泡连入电路中,若灯泡L2、L3、L4均能正常发光,则灯泡L1


A、也能正常发光
B、较另三个灯暗些
C、将会烧坏
D、不能确定
n2
n1
L3
L4
L1
L2
A
课堂练习
8、在绕制变压器时,某学生用到了“日”型铁芯并将两个线圈绕在如图所示变压器左右两臂上,当通以交变电流时,每个线圈产生的磁通量都只有一半通过另一个线圈,另一半通过中部的臂,已知线圈的匝数之比n1:n2=2:1.在不接负载的情况下,则(

A.当线圈1输入电压为220V时,
线圈2输出电压为110V
B.当线圈1输入电压为220V时,
线圈2输出电压为55V
C.当线圈2输入电压为110V时,
线圈1输出电压为220V
D.当线圈2输入电压为110V时,
线圈1输出电压为110V
BD
课堂练习
解析:当线圈1接220V的交流电压时,设穿过线圈1的磁通量为Ф,根据题意则穿过线圈2的磁通量为Ф/2.设线圈1、2的匝数分别为2n、n,则:
220=2n·ΔФ/Δt
U2=n·ΔФ/Δt×1/2
两式相比得U2=55V
当线圈2接110V的交流电压时,设穿过线圈2的磁通量为Ф’,根据题意则穿过线圈1的磁通量为Ф’/2.
110=n·ΔФ’/Δt
U1’=2n·ΔФ’/Δt×1/2
两式相比得U1’=110V
9.为了保证用电安全,家庭居室的室内电路前端一般都安装漏电保护开关,如图所示是保护开关的电路原理简图.问:
(1)电路正常工作时,b线圈是没有电流的,原因是什么?
(2)如果站在地上的人不小心接触火线时,b线圈为什么会产生感应电流?
课堂练习
解析
发电厂的零线是接地的,漏电保护开关有一个结构和变压器相似的电流互感器,其铁芯的a侧有两个形状、绕向和匝数都完全相同的线圈(图中分别用实线和虚线表示),它们分别将用电器和火线、零线串联起来,220V交变电流在MNO、GRK与发电厂之间流过;铁芯的b侧有另一个线圈与电磁继电器J的线圈(图中未画出)并联,室内电路正常工作时,b线圈没有电流,J保持导通状态,当漏电时,b线圈便会产生感应电流,推动电磁继电器J切断用电器的电路,从而防止事故的发生.
答案
(1)电流互感器a侧两线圈完全相同,流过两线圈的电流大小相等,方向相反,它们产生的磁场相互抵消,b侧线圈磁通量总为零而不变,线圈中不产生感应电流.
(2)火线的电流有一部分流经人体,经大地流回发电厂,a侧两线圈电流大小不等,产生“剩余电流”在铁芯中产生变化的“剩余磁通”,b侧线圈中磁通量发生变化,线圈中产生感应电流.
