(共23张PPT)

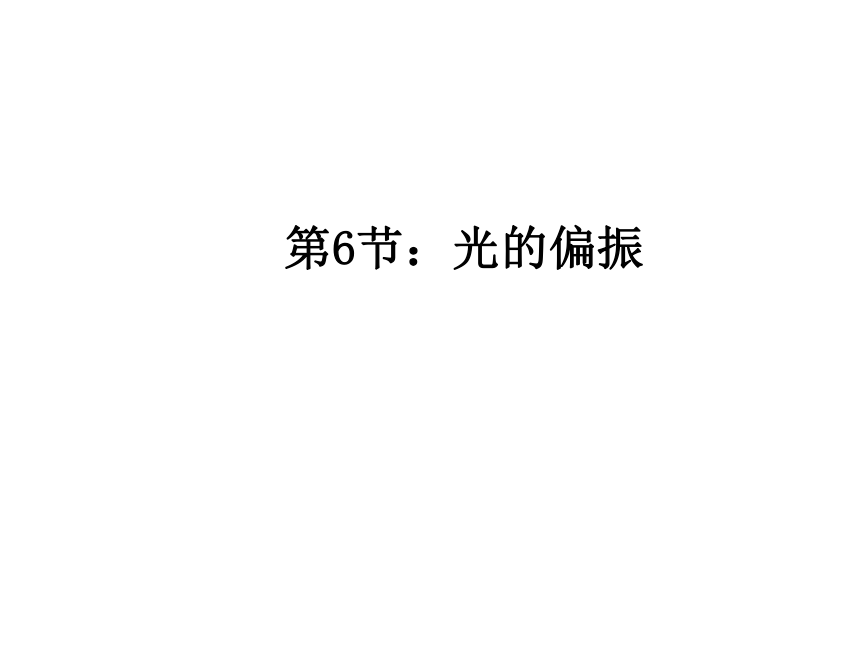

第6节：光的偏振

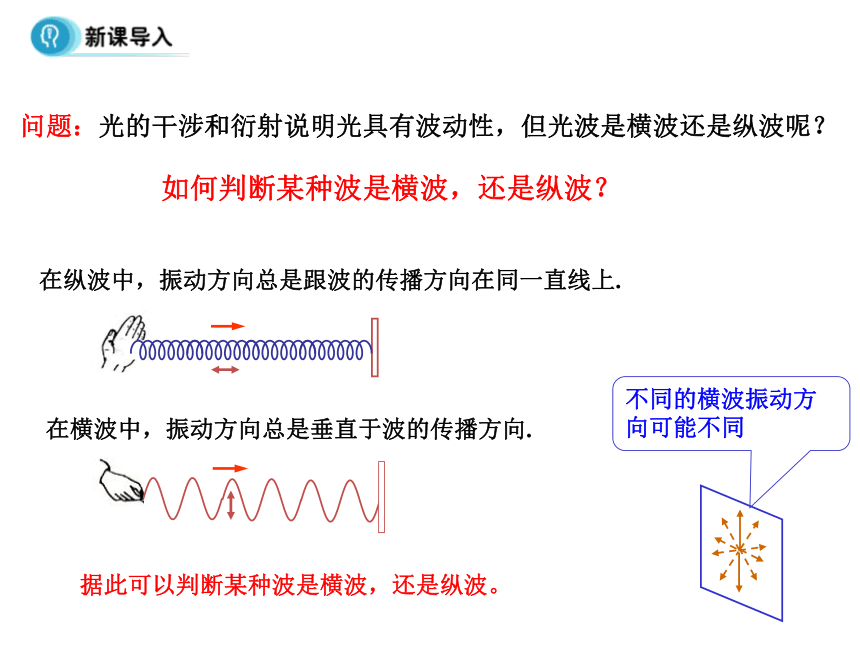

问题：光的干涉和衍射说明光具有波动性，但光波是横波还是纵波呢？
如何判断某种波是横波，还是纵波？
据此可以判断某种波是横波，还是纵波。
不同的横波振动方向可能不同
在纵波中，振动方向总是跟波的传播方向在同一直线上.
在横波中，振动方向总是垂直于波的传播方向.
机械横波与纵波的区别
机械波穿过狭缝
在纵波中，各点的振动方向总与波的传播方向在同一直线上，
在横波中，各点的振动方向总与波的传播方向垂直，
据此可以判断某种波是横波，还是纵波？
不同的横波振动方向可能不同
图甲是一列横波.当这列横波穿过两个带有狭缝
的木板时,
狭缝的方向与波的振动方向相同,
横波可以穿过。
当我们将后一块木板旋转900以后,我们发现这时
横波就不能再通过了。
我们把这种现象称为横波的偏振现象。
1．定义：偏振现象------在垂直于传播方向的平面上，只沿着一个特定的
方向振动的波叫波的偏振现象。
2．只有横波才有偏振现象
一、横波的偏振现象
甲
横波能够发生偏振现象而纵波不能发生偏振现象，
这就是横波与纵波的一个区别。
因此我们要判断一列波是横波还是纵波，
只要看它能否发生偏振现象就可以啦!
乙

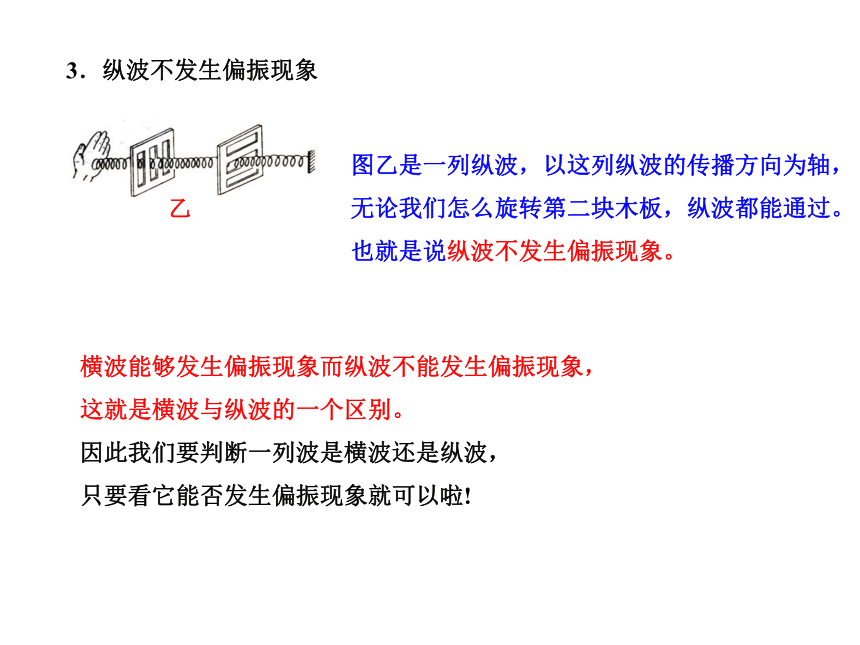

图乙是一列纵波，以这列纵波的传播方向为轴，
无论我们怎么旋转第二块木板，纵波都能通过。
也就是说纵波不发生偏振现象。
3．纵波不发生偏振现象

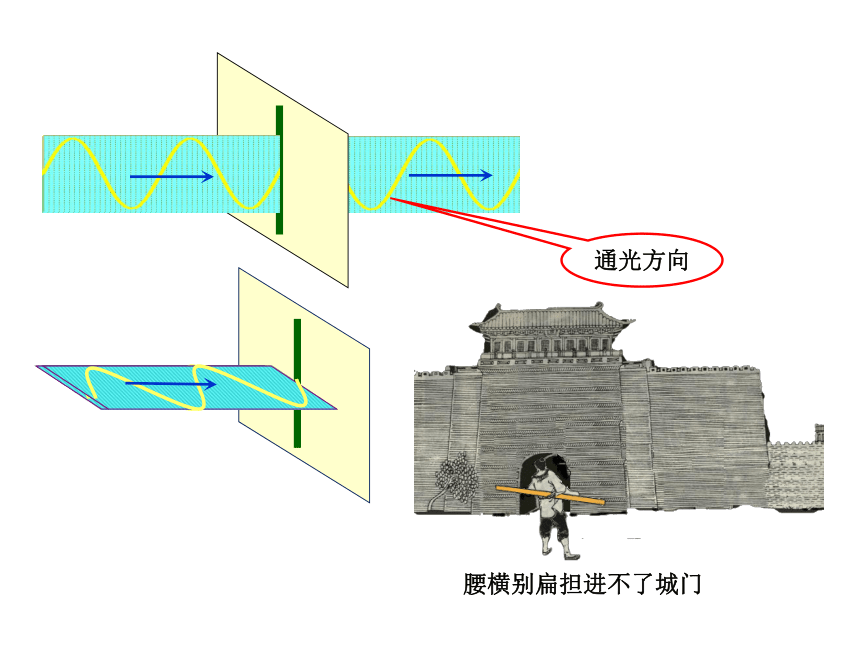

通光方向
腰横别扁担进不了城门

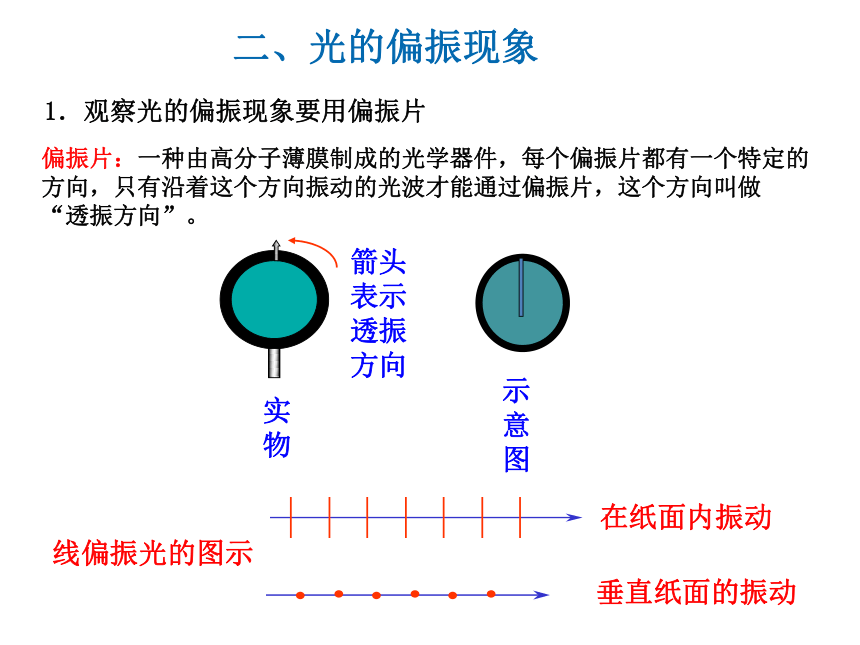

偏振片：一种由高分子薄膜制成的光学器件，每个偏振片都有一个特定的
方向，只有沿着这个方向振动的光波才能通过偏振片，这个方向叫做
“透振方向”。
实物
示意图
箭头表示透振方向
1．观察光的偏振现象要用偏振片
线偏振光的图示
在纸面内振动
垂直纸面的振动
二、光的偏振现象
P
Q
a.通过一块偏振P看太阳的
透射光。
（转动P，亮度有无变化？）
实验：观察阳光通过偏振片后透射光的强度变化
P
b.
在偏振片P
的后面再放
置另一个偏振片Q，转动Q，
观察通过两块偏振片的透
射强度有无变化？
甲
乙

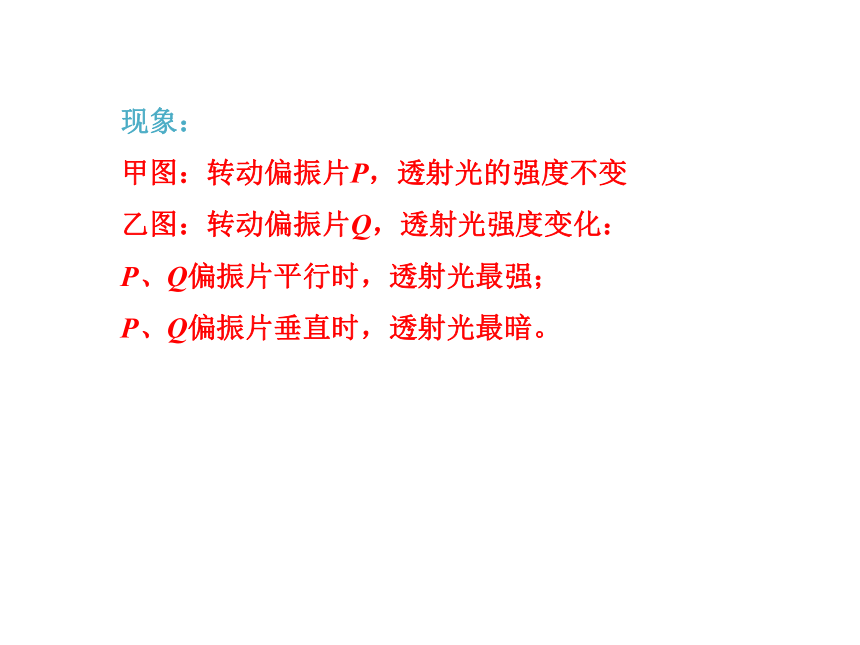

现象：
甲图：转动偏振片P，透射光的强度不变
乙图：转动偏振片Q，透射光强度变化：
P、Q偏振片平行时，透射光最强；
P、Q偏振片垂直时，透射光最暗。
（2）自然光特点：
普通光源发光：
在垂直传播方向的平面内
各个方向的光振动全有
各个振动方向的强度相等
乱
是各个振动的无规混杂
（1）太阳、电灯等普通光源发出的光，包含着在垂直于传播方向上
沿一切方向振动的光，这种光叫自然光。
自然光
2.自然光
3．偏振光---在垂直于传播方向的平面上，只沿着一个特定的
方向振动的光叫偏振光。
P
Q
自然光
偏振光
起偏器
检偏器
光振动沿各个方向均匀分布的光就是自然光。
光振动沿着特定方向的光就是偏振光。
通过起偏器P
的光是偏振光。
P
明
甲
P
Q
（弱）
乙
明
暗
丙
P
Q
当只有一块偏振片时，以光的传播方向为轴旋转偏振片，透射光的强度不变。
当两块偏振片的透振方向平行时，透射光的强度最大，但是，比通过一块偏振片时要弱。
当两块偏振片的透振方向垂直时，透射光的强度最弱，几乎为零。
光的偏振现象并不罕见。除了从光源（如太阳、电灯等）直接发出
的光以外，我们通常看到的绝大部分光，都是偏振光。
自然光射到两种介质的界面上，如果光入射的方向合适，使反射光
与折射光之间的夹角恰好是90°，这时反射光和折射光就都是偏振的，
并且偏振方向互相垂直。
光振动垂直于纸面
光振动在纸面内
4．光是一种横波
光的偏振现象有很多应用。如在拍摄日落时水面下的景物、池中的游鱼、
玻璃橱窗里的陈列物的照片时，由于水面或玻璃表面的反射光的干扰，
常使景像不清楚。如果在照相机镜头前装一片偏振滤光片，让它的透振
方向与反射光的偏振方向垂直，就可以减弱反射光而使景像清晰。
三、偏振现象的应用
加偏振片拍摄，景物变清晰
不加偏振片拍摄，橱窗中景物模糊不清
液晶显示
电极
反光板
电极
液晶
偏振片
偏振片
上下两极板没有电压（液晶有旋光性）
自然光通过第一块偏振片成为偏振光
上下两极板有一定大小的电压
（
液晶无旋光性）
有
出
射
光
线
无
出
射
光
线
自然光
无
无
汽车车灯:
汽车夜间在公路上行驶与对面的车辆相遇时，为了避免双方车灯的眩目，司机都关闭大灯，只开小灯，放慢车速，以免发生车祸。如驾驶室的前窗玻璃和车灯的玻璃罩都装有偏振片，而且规定它们的偏振化方向都沿同一方向并与水平面成角，那么，司机从前窗只能看到自已的车灯发出的光，而看不到对面车灯的光，这样，汽车在夜间行驶时，即不要熄灯，也不要减速，可以保证安全行车。另外，在阳光充足的白天驾驶汽车，从路面或周围建筑物的玻璃上反射过来的耀眼的阳光，常会使眼睛睁不开。由于光是横波，所以这些强烈的来自上空的散射光基本上是水平方向振动的。
因此，只需带一副只能透射竖直方向偏振光的偏振太阳镜便可挡住部分的散射光。
观看立体电影:
在拍摄立体电影时，用两个摄影机，两个摄影机的镜头相当于人的两只眼睛，它们同时分别拍下同一物体的两个画像，放映时把两个画像同时映在银幕上。如果设法使观众的一只眼睛只能看到其中一个画面，就可以使观众得到立体感。在放映时，两个放像机每个放像机镜头上放一个偏振片，两个偏振片的偏振化方向相互垂直，观众戴上用偏振片做成的眼镜，左眼偏振片的偏振化方向与左面放像机上的偏振化方向相同，右眼偏振片的偏振化方向与右面放像机上的偏振化方向相同，这样，银幕上的两个画面分别通过两只眼睛观察，在人的脑海中就形成立体化的影像了。
用偏光镜消除了反射偏振光
玻璃门表面的反光很强
用偏光镜减弱了反射偏振光
橱窗设计
1．只有横波才有偏振现象
2．自然光、偏振光、光振动
3．光的偏振现象说明光是横波
4．实验中起偏器、检偏器的作用
5.
光的偏振现象的应用
1．如图所示，电灯S发出的光先后经过偏振片A和，人眼在P处迎着入射光方向，看不到光亮，则（ ）
A．图中a光为偏振光
B．图中b光为偏振光
C．以SP为轴将B
转过180°后，在P处将看到光亮
D．以SP为轴将B
转过90°后，在P处将看到光亮
BD
2．如图所示，P是偏振片，P的透振方向(用带箭头的实线表示)为竖直方向．下列四种入射光束中，哪几种照射P时能在P的另一侧观察到透射光(
)
A．太阳光
B．沿竖直方向振动的光
C．沿水平方向振动的光
D．沿与竖直方向成45°角振动的光
ABD
