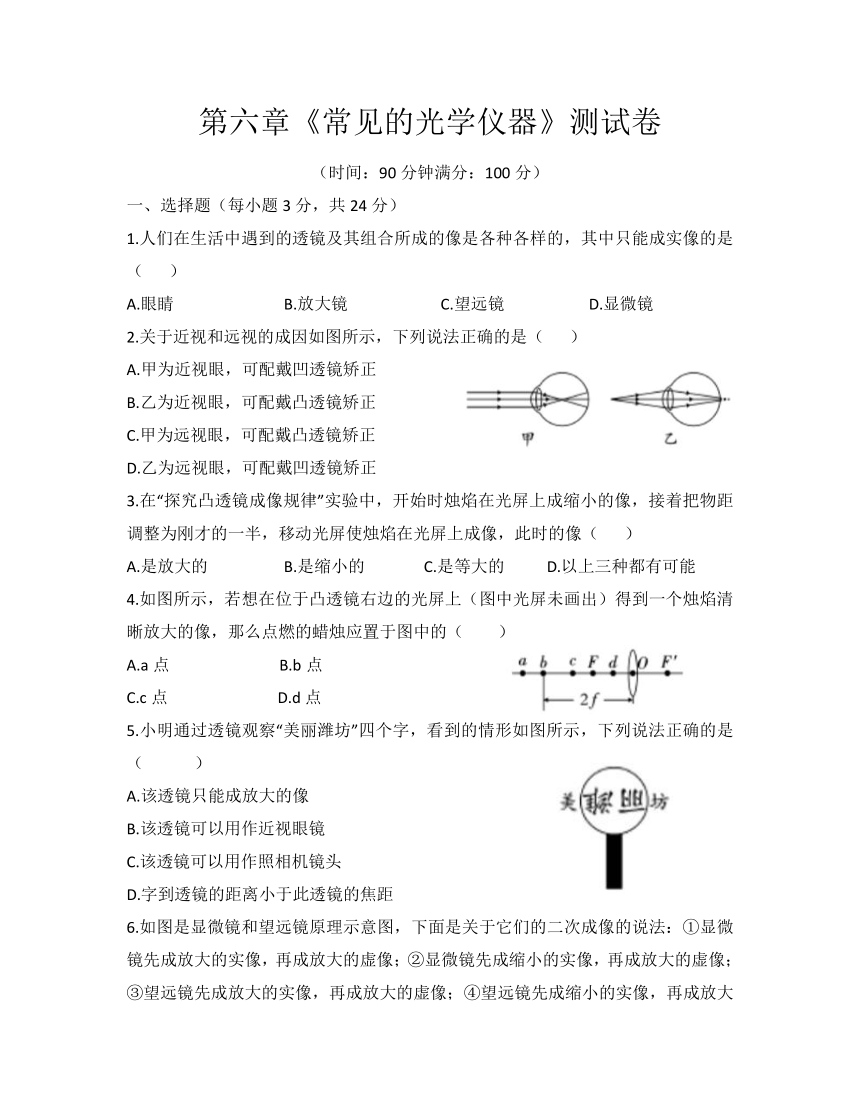

第六章《常见的光学仪器》测试卷
（时间：90分钟满分：100分）
一、选择题（每小题3分，共24分）
1.人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是（
）
A.眼睛
B.放大镜
C.望远镜
D.显微镜
2.关于近视和远视的成因如图所示，下列说法正确的是（
）
A.甲为近视眼，可配戴凹透镜矫正
B.乙为近视眼，可配戴凸透镜矫正
C.甲为远视眼，可配戴凸透镜矫正
D.乙为远视眼，可配戴凹透镜矫正
3.在“探究凸透镜成像规律”实验中，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（
）
A.是放大的
B.是缩小的
C.是等大的
D.以上三种都有可能
4.如图所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的（
）
A.a点
B.b点
C.c点
D.d点
5.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（
）
A.该透镜只能成放大的像
B.该透镜可以用作近视眼镜
C.该透镜可以用作照相机镜头
D.字到透镜的距离小于此透镜的焦距
6.如图是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像.上述说法中正确的是（
）
A.①③
B.②④
C.①④
D.②③
7.如图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上.下列说法不正确的是（
）
A.手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B.白墙上呈现的是手机画面倒立、放大的实像
C.若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D.从各个角度都能清楚地看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
8.小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示.移动光屏，直到在光屏上呈现烛焰清晰的像.下列说法中正确的是（
）
A.光屏上呈现的是烛焰的虚像
B.光屏上呈现的是烛焰正立的像
C.光屏上呈现的是烛焰放大的像
D.该实验现象能说明照相机的成像特点
二、填空题（每空1分，共l7分）
9.如图所示的四块玻璃制成的透镜中，属于凸透镜是
，属于凹透镜的是
.对透过的光线有会聚作用的透镜是
，对透过的光线有发散作用的透镜是
.（均填写字母）
10.某凸透镜的焦距为10cm，若将发光体放在离透镜25cm的主光轴上，所成的像是倒立、
的实像；若将发光体沿主光轴向凸透镜移动10cm，则此时所成像的像距
20cm（选填“大于”“等于”或“小于”），将发光体再沿主光轴向凸透镜移动一段距离，直到发光体无法通过凸透镜成实像，则发光体再移动的距离至少为
cm.
11.王老师在课堂上，看近处课本时要戴上眼镜，观察远处同学时又摘下眼镜，这样戴上摘下，非常不方便.王老师的眼睛是
（选填“近视”或“远视”）眼.小军将一种新型眼镜送给了老师，如图所示，镜片A区厚度相同，B区可以矫正视力，现在王老师可以通过
区看书，通过
区看同学，再不需要频繁戴上摘下眼镜.
12.如图，用铁丝围成一个内径约4mm的圆环，在清水中浸一下后取出，布满圆环的水膜犹如透镜，用这个水膜透镜贴近课本上的字，看到的是正立放大的像，此像为
（选填“实像”或“虚像”）；透过水膜透镜看远处的楼房，楼房倒立缩小了，这种成像情况与
（选填“照相机”或“幻灯机”）成像原理相同；轻轻甩去一些水（保持水膜完好），透过水膜透镜看远处的楼房成正立缩小的像，此时水膜透镜相当于
（选填“凸透镜”或“凹透镜”）.
13.有甲、乙、丙三个凸透镜，小刚想利用“凸透镜成像规律”的实验装置比较它们焦距的大小，实验时三个凸透镜和蜡烛火焰的距离都相等，蜡烛通过三个凸透镜的成像情况记录如下表，则
透镜的焦距最大，
透镜的焦距最小。
14.如图是十字路口安装的监控摄像头，它可以拍下违章行驶的汽车照片，A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车在
（选填“靠近”或“远离”）摄像头.夜晚，为了不影响司机开车，车内应
（选填“打开”或“关闭”）灯光.
三、作图题（每图3分，共6分）
15.根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。
16.在图中画出入射光线经过凹透镜后的折射光线.
四、实验探究题（共38分）
17.（l3分）如图，自制水滴显微镜，探究显微镜的工作原理.
器材：焦距较长的凸透镜（f=30cm）一个，滴管一个，废录音带盒一个，清水，白纸，细盐粉，头发丝，昆虫翅膀等.
（1）小水滴可看作一个焦距很小的
，本实验以小水滴作为显微镜的
镜，它与被观察物体的间距为10~15mm，如图甲所示。
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变水滴的直径），这是通过小水滴所成的一个
（选填“虚”或“实”）像.
（3）如图甲中透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头间的距离，应该把水珠变
（选填“厚”或“薄”），直至出现与原来方向相反的、放大了的箭头.如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是
.
（4）使凸透镜成为
（选填“物”或“目”）镜，与小水滴的距离约等于凸透镜的焦距（30cm），通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一
上，并且保持凸透镜是
的，且眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的
（选填“虚”或“实”）像.如图乙所示，比图甲中通过小水滴观察到的箭头要
（选填“大”或“小”）得多，看到的箭头相对于原来的箭头是
（选填“正立”或“倒立”）.如果箭头顺时针转动，箭头的像将沿
（选填“顺”或“逆”）时针转动；如果要看到箭头更大的像，应把凸透镜略微向
（选填“上”或“下”）移动.
18（6分）.小伟奶奶的老花眼镜和小伟妈妈的近视眼镜外观几乎一样，早上起床时，奶奶发现两副眼镜放在了一起，于是叫来小伟帮自己挑眼镜.小伟从物理课本中查到老花眼镜的镜片是凸透镜，近视眼镜的镜片是凹透镜，请你用两种物理方法帮小伟挑选出奶奶的眼镜.
方法一：
方法二：
19.（9分）用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）.
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、
的实像.
（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到
cm刻度线处，可以再次看到清晰的像.
（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向
（选填“左”或“右”）移动才能再次看到清晰的像.
20.（10分）在探究“凸透镜成像规律”的实验中，记录的部分实验数据见下表.
（1）实验过程中观察到第2次所成的像
（选填“大于”“等于”或“小于”）第1次所成的像.
（2）请补充表格中的数据.
（3）第4次实验中像的性质是
（4）当把蜡烛调到距离透镜8cm的位置时，小欣发现无论怎样移动光屏，光屏上始终得不到像.为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的
（选填“同”或“异”）侧.
五、综合题（共l5分）
21.阅读短文，回答问题：
菲涅尔透镜
甲图中图l是平凸透镜的截面图，由光学知识可知，平行光由平凸透镜左侧垂直入射，在透镜中传播方向不变，只有经透镜另一侧曲面时才会发生偏折，并会聚于焦点.若在图2中将平凸透镜阴影部分去掉，保留图中曲面的白色部分并将其向左平移到透镜平面处，即为图3，这样的透镜叫作菲涅尔透镜（又称螺纹透镜）.菲淫尔透镜与平凸透镜一样，仍能将平行于主光轴的光线会聚于焦点.
与平凸透镜相比，光在菲淫尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，因此，在节省透镜材料的同时也减少了光在透镜中传播时的光能损失.
菲涅尔透镜有着广泛的应用，如图乙为手机闪光灯上用到的菲涅尔透镜，从上方俯视，它由数个同心圆的玻璃组成.大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，它能提高单位面积上获得的光能，当透镜面垂直面向太阳光时，光线聚焦在电池片上，汇聚了更多的能量，因而需要的电池面积变小，大大节约了成本。
（l）将平凸透镜改进为菲涅尔透镜仍能聚光，是
（2）下列关于菲涅尔透镜的说法，不正确的是_
.
A.使用菲涅尔透镜的手机，闪光灯部分可以做得更薄
B.与相同直径的平凸透镜相比，光能损失更少
C.非涅尔透镜是一圈圈凸透镜和凹透镜组成
D.与相同直径的平凸透镜相比，所用材料更少
（3）如图丙所示，F、O
O’分别是菲涅尔透镜的焦点和主光轴，请画出入射光线经过菲涅尔透镜后光路。
（4）菲涅尔透镜的一个面为平面，另一个面为锯齿状的螺纹面，为保证较好的聚光效果，应将菲涅尔透镜的
（选填“平面”或“螺纹面”）对准太阳能板.
（5）如图丁所示，一块太阳能板置于菲涅尔透镜正后方的一半焦距处，则与不放菲涅尔透镜相比，太阳能板上受光照部分的光能提高为原来的
倍（不考虑光传播过程中能量的损失）.
