第三章透镜及其应用复习

(共19张PPT)
第三章 透镜及其应用
第三章　透镜及其应用复习

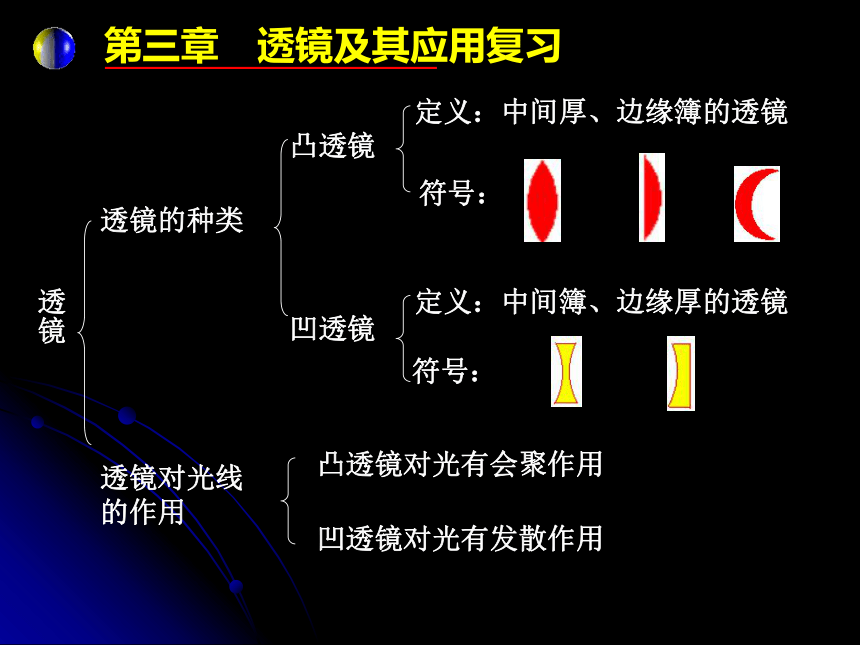

透镜
透镜的种类
凸透镜
定义：中间厚、边缘簿的透镜
符号：
凹透镜
定义：中间簿、边缘厚的透镜
符号：
透镜对光线的作用
凸透镜对光有会聚作用
凹透镜对光有发散作用
第三章　透镜及其应用复习

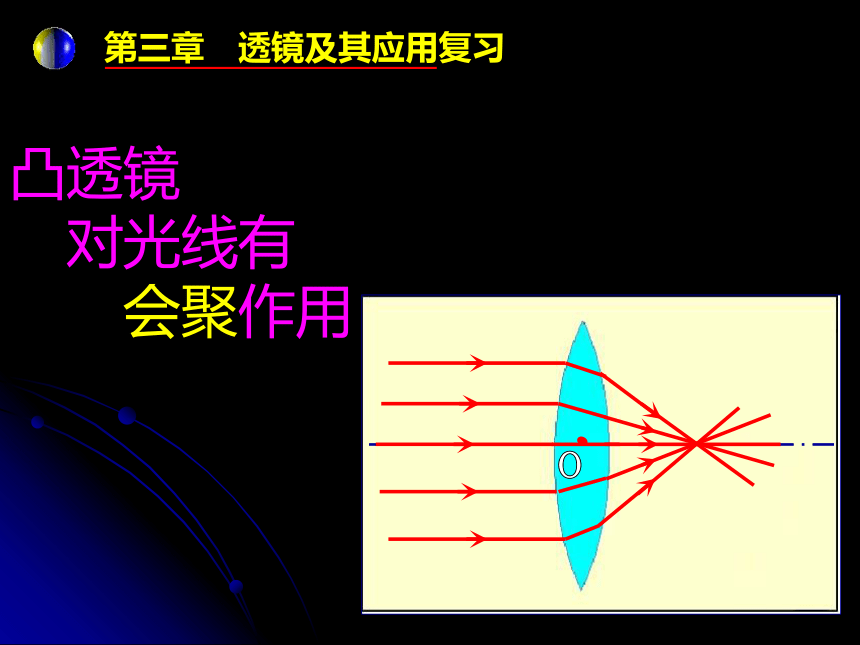

凸透镜
　对光线有
　　会聚作用
第三章　透镜及其应用复习

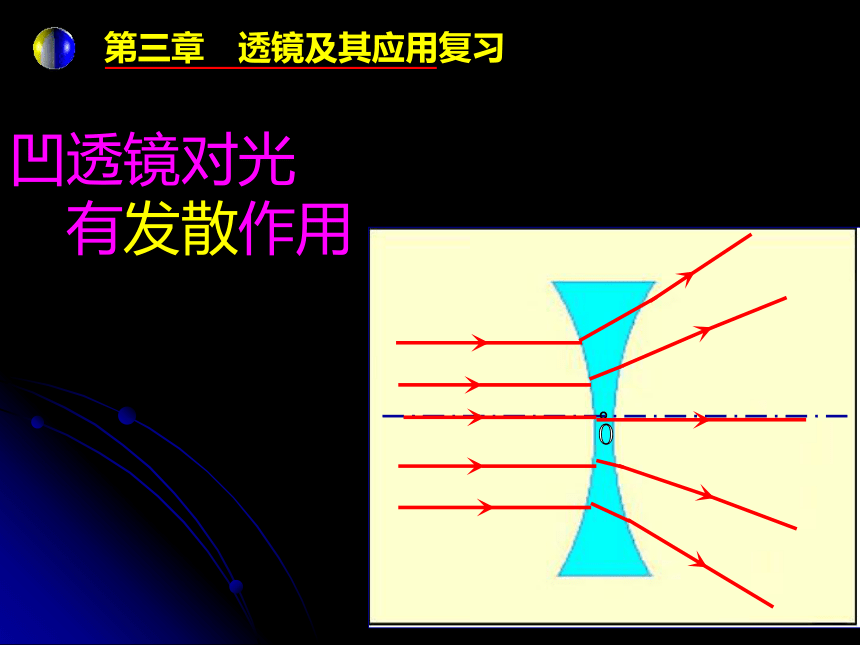

凹透镜对光
　有发散作用
第三章　透镜及其应用复习

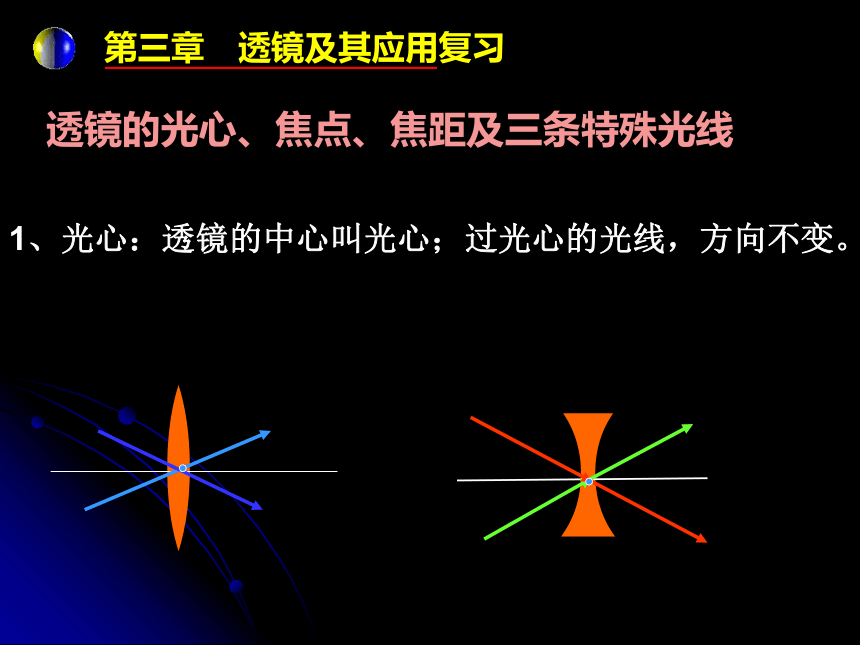

透镜的光心、焦点、焦距及三条特殊光线
1、光心：透镜的中心叫光心；过光心的光线，方向不变。
第三章　透镜及其应用复习

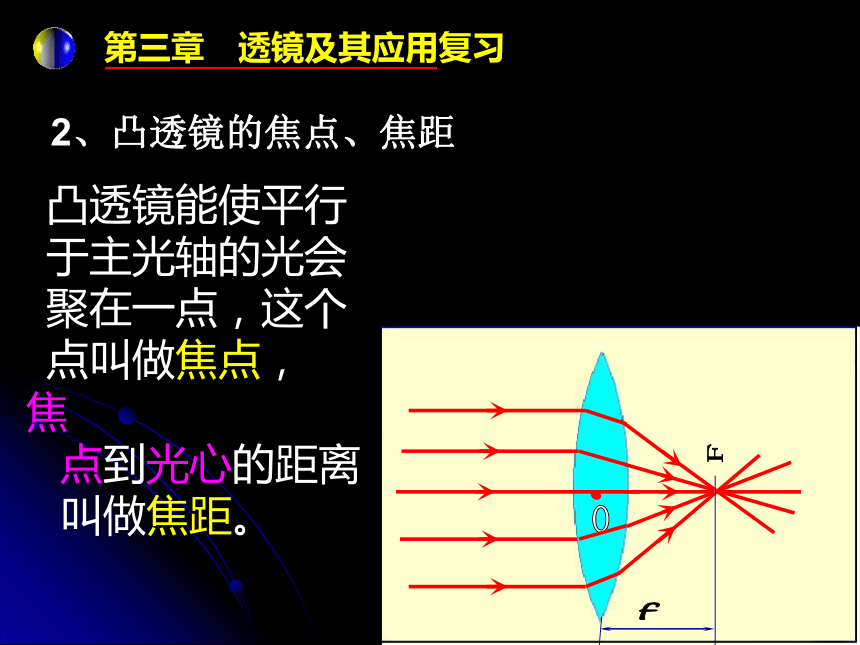

2、凸透镜的焦点、焦距
凸透镜能使平行
于主光轴的光会
聚在一点，这个
点叫做焦点，
焦
点到光心的距离
叫做焦距。
第三章　透镜及其应用复习

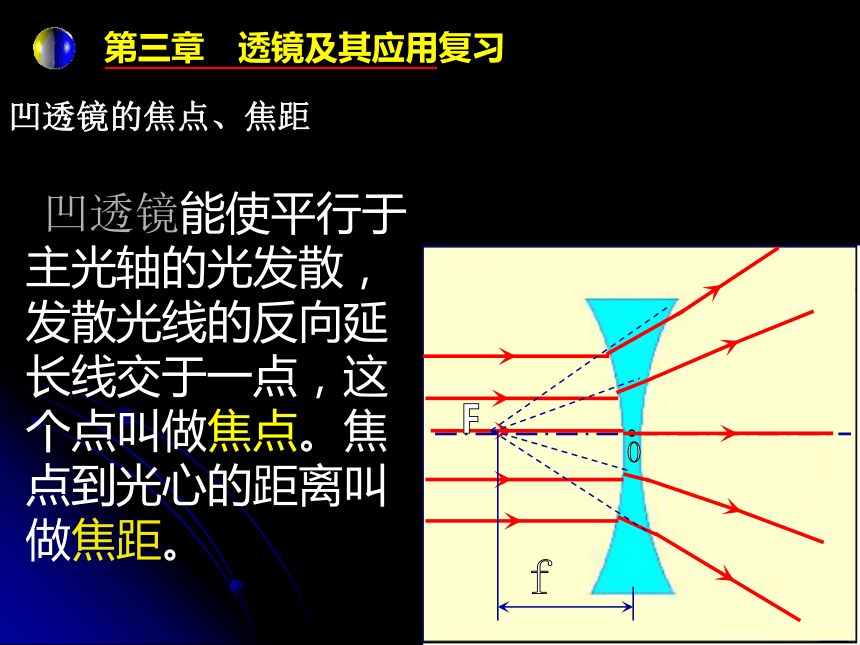

凹透镜的焦点、焦距
凹透镜能使平行于
主光轴的光发散，
发散光线的反向延
长线交于一点，这
个点叫做焦点。焦
点到光心的距离叫
做焦距。
一、判定凸透镜和凹透镜的方法：
1、用手摸，中间厚边缘薄的是凸透镜，中间薄边缘
厚的是凹透镜；
2、对着太阳光，如果在地面出现一个亮点的则是凸
透镜，没有的则是凹透镜
3、用平行光检测，对光起会聚作用的是凸透镜，对
光趣发散作用的是凹透镜；
4、用光屏检测，能在光屏上呈现像的是凸透镜，不
能在光屏上呈现像的是凹透镜。
第三章　透镜及其应用复习
3、透镜的三条特殊光线
·
·
·
F
F
O
·
·
·
F
F
O
·
·
·
F
F
O
·
·
·
F
F
O
第三章　透镜及其应用复习
凸透镜成像的规律
物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
例：照相机是利用凸透镜能够成缩小实像的现象来拍摄照片的，若镜头焦距为15cm，那么被拍景物到照相机镜头的距离应该是：
A、超过30cm B、在15cm到30cm之间
C、正好30cm D、正好15cm
A
例：某同学做“凸透镜成像”实验时，把光屏移到离凸透镜16CM处，使在光屏上出现烛焰的倒立、放大、清晰的像，则该同学的凸透镜的焦距可能是（ ）
A、6CM B、8CM
C、12CM D、18CM
f<16<2f
解f<16和8C
例：在透明塑料片下压着一张报纸，塑料片上有一水滴，透过水滴看到报纸上的字比旁边的字要_____，这说明水滴相当于一个_____，它成的是___、___、___。
大
放大镜
正立 放大 虚像
眼睛与眼镜
远视眼
近视眼
近视眼配带凹透镜
近视眼配带凸透镜
1、关于实像与虚像，以下说法中，不正确的是（ ）
A．实像都是倒立的，而虚像都是正立的
B．实像能呈现在光屏上，而虚像则不能
C．实像是经凸透镜所成的，而虚像则不是
D．实像是实际光线会聚而成的，而虚像则不是
3、放映幻灯片时，要想使屏幕上出现“上”字，则幻灯片上的图片应是（ ）
4、照集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（ ）。 A. 人不动，照相机离人远一些，镜头往里缩一些 B. 人不动，照相机离人近一些，镜头往里缩一些 C. 人不动，照相机离人近一些，镜头往前伸一些 D. 照相机和镜头都不动，人站近一些
C
C
A
第三章　透镜及其应用复习
例3、放映幻灯片时，在屏幕上得到的是幻灯片上图像
的（ ）
A、正立放大的虚像 B、正立放大的实像
C、倒立放大的虚像 D、倒立放大的实像
例4、李东从侧面透过球形玻璃鱼缸欣赏水中游动的金
鱼 ，他所看到的“金鱼”是（ ）
A、放大了的金鱼实像 B、放大了的金鱼虚像
C、缩小了的金鱼实像 D、缩小了的金鱼虚像
D
B
第三章　透镜及其应用复习
例11、在“研究凸透镜成像”的实验中，点燃的蜡烛分别
放在a、b、c、d、四个不同的位置，如图所示，
其中蜡烛放在________处所得到的实像最小；放
在_________处得到正立的虚像；在_______处
的成像规律是幻灯机的原理
·
·
·
·
·

2
·
·
·
·
a
b
c
d
o
a
d
c
