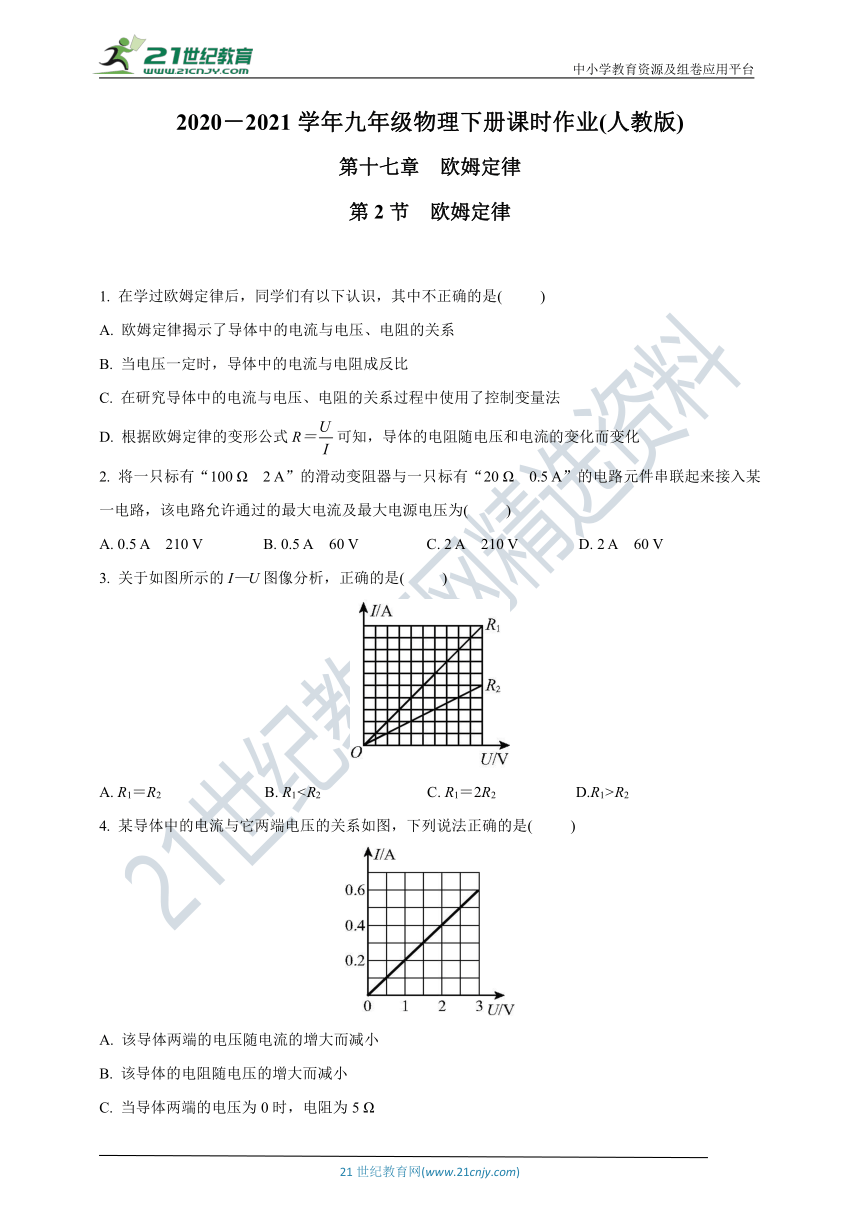

2020－2021学年九年级物理下册课时作业(人教版)
第十七章　欧姆定律
第2节　欧姆定律
1. 在学过欧姆定律后，同学们有以下认识，其中不正确的是( 　　)
A. 欧姆定律揭示了导体中的电流与电压、电阻的关系
B. 当电压一定时，导体中的电流与电阻成反比
C. 在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D. 根据欧姆定律的变形公式R＝可知，导体的电阻随电压和电流的变化而变化
2. 将一只标有“100 Ω　2 A”的滑动变阻器与一只标有“20 Ω　0.5 A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为( 　　)
A. 0.5 A　210 V B. 0.5 A　60 V C. 2 A　210 V D. 2 A　60 V
3. 关于如图所示的I—U图像分析，正确的是( 　　)
A. R1＝R2 B. R1R2
4. 某导体中的电流与它两端电压的关系如图，下列说法正确的是( 　　)
A. 该导体两端的电压随电流的增大而减小
B. 该导体的电阻随电压的增大而减小
C. 当导体两端的电压为0时，电阻为5 Ω

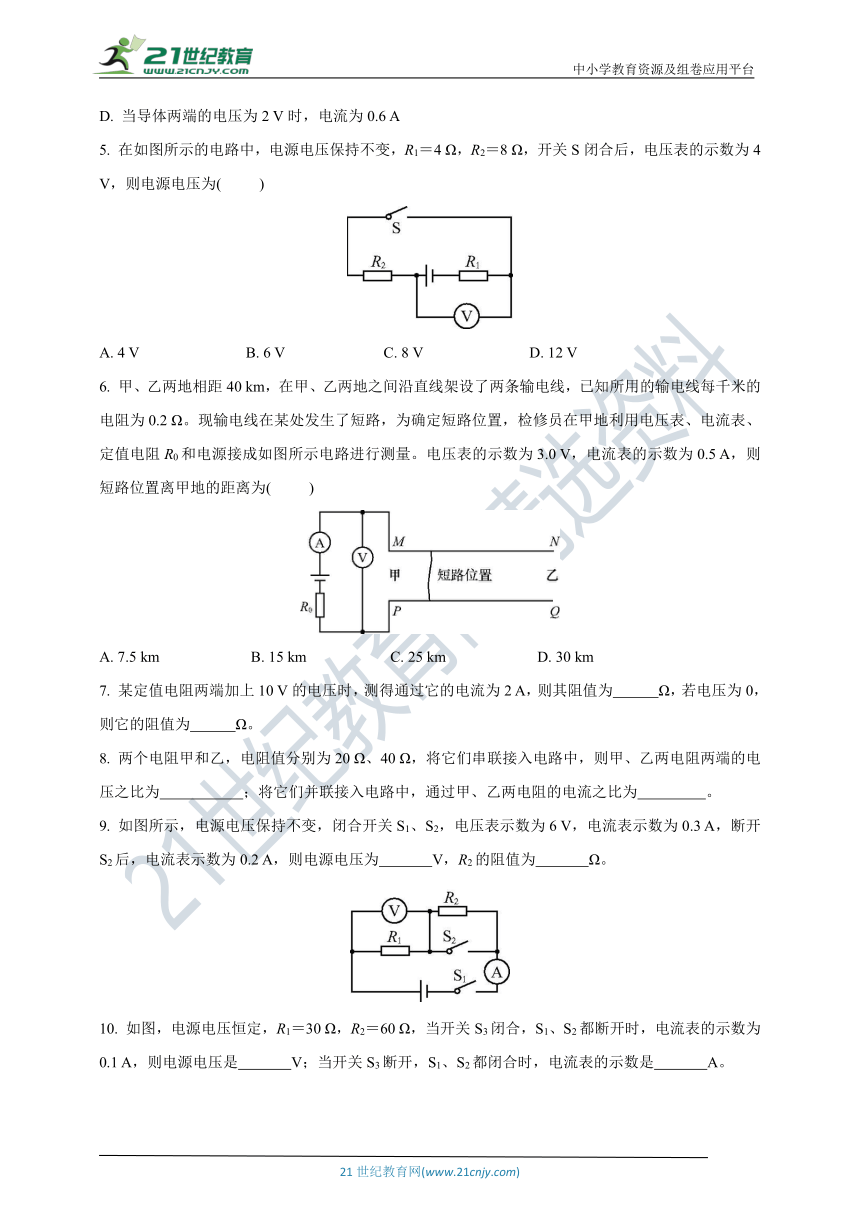

D. 当导体两端的电压为2 V时，电流为0.6 A
5. 在如图所示的电路中，电源电压保持不变，R1＝4 Ω，R2＝8 Ω，开关S闭合后，电压表的示数为4 V，则电源电压为( 　　)
A. 4 V B. 6 V C. 8 V D. 12 V
6. 甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量。电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为( 　　)
A. 7.5 km B. 15 km C. 25 km D. 30 km
7. 某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为　 　Ω，若电压为0，则它的阻值为　 　Ω。?
8. 两个电阻甲和乙，电阻值分别为20 Ω、40 Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为　 　；将它们并联接入电路中，通过甲、乙两电阻的电流之比为　 　。?
9. 如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6 V，电流表示数为0.3 A，断开S2后，电流表示数为0.2 A，则电源电压为　 　V，R2的阻值为　 　Ω。?
10. 如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是　 　V；当开关S3断开，S1、S2都闭合时，电流表的示数是　 　A。?
11. 电阻R1与R2的I－U图像如图所示。当R2上的电压为1.5 V时，R2的阻值是　 　Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是　　 A。?
12. 如图所示，电源两端电压U保持不变，电阻R1的阻值为6 Ω，电阻R2的阻值为18 Ω。当开关S闭合时，电压表的示数为3 V。求：
(1)电流表的示数I；
(2)电源两端的电压U。
13. 如图所示，电源两端电压U为9 V并保持不变，电阻R1阻值为10 Ω。闭合开关S后，电流表A的示数I为1.2 A。求：
(1)电流表A1的示数I1；
(2)电阻R2的阻值。
14. 如图甲所示，电阻R1的阻值为20 Ω，滑动变阻器R2上标有“50 Ω　2 A”的字样，当滑动变阻器的滑片P移至a端时，闭合开关S，电流表的示数为0.3 A。
(1)求电源电压U；
(2)若将一只电压表并联接入该电路(A和B)、(B和C)或(A和C)中的某一部分电路两端，调节滑动变阻器R2的滑片P，使电压表的指针指在图乙所示的位置，请指出电压表所有可能连接的位置，并求出滑动变阻器R2对应的电阻值。
甲 乙
参 考 答 案
1. D 2. B 3. B 4. C 5. B 6. B
7. 5 5
8. 1∶2 2∶1
9. 6 10
10. 9 0.45
11. 10 0.7
12. 解：(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，则电路中的电流I＝I1＝＝＝0.5 A，即电流表的示数为0.5 A。
(2)根据欧姆定律可得，R2两端的电压U2＝IR2＝0.5 A×18 Ω＝9 V，电源电压U＝U1＋U2＝3 V＋9 V＝12 V。
13. 解：(1)由题图可知，R1与R2并联，电流表A1测量电阻R1的电流，电流表A测干路电流，则电流表A1的示数I1＝＝＝0.9 A；
(2)通过电阻R2的电流I2＝I－I1＝1.2 A－0.9 A＝0.3 A，根据I＝可得，R2＝＝＝30 Ω。
14. 解：(1)当滑动变阻器的滑片P移至a端时，滑动变阻器连入电路的电阻为0，电路中只有R1，闭合开关S后，电流表A的示数为0.3 A，即通过R1的电流I1＝0.3 A，由欧姆定律可得，R1两端的电压(即电源电压)U＝I1R1＝0.3 A×20 Ω＝6 V；
(2)由题图乙可知，若电压表选用大量程，其示数为10 V，而电源电压为6 V，根据串联电路的电压规律可知，电压表示数不可能大于电源电压，所以不存在这种情况；因此电压表只能选用小量程，其示数应为2 V，则电压表不能接在电源两端，即不能接在AC两端。当电压表并联在AB两端时，此时电压表测R1两端的电压，即U1＝2 V，则滑动变阻器两端的电压U滑＝U－U1＝6 V－2 V＝4 V，根据串联分压规律可得＝，即＝，解得R滑＝40 Ω；当电压表并联在BC两端时，此时电压表测R2两端的电压，即U'滑＝2 V，此时R1两端的电压U'1＝U－U'滑＝6 V－2 V＝4 V，根据串联分压规律可得＝，即＝，解得R'滑＝10 Ω。综上可知，电压表可接在AB间，对应的滑动变阻器连入电路中的电阻为40 Ω；电压表也可接在BC间，对应的滑动变阻器连入电路中的电阻为10 Ω。
