(共65张PPT)
3.4
力的合成

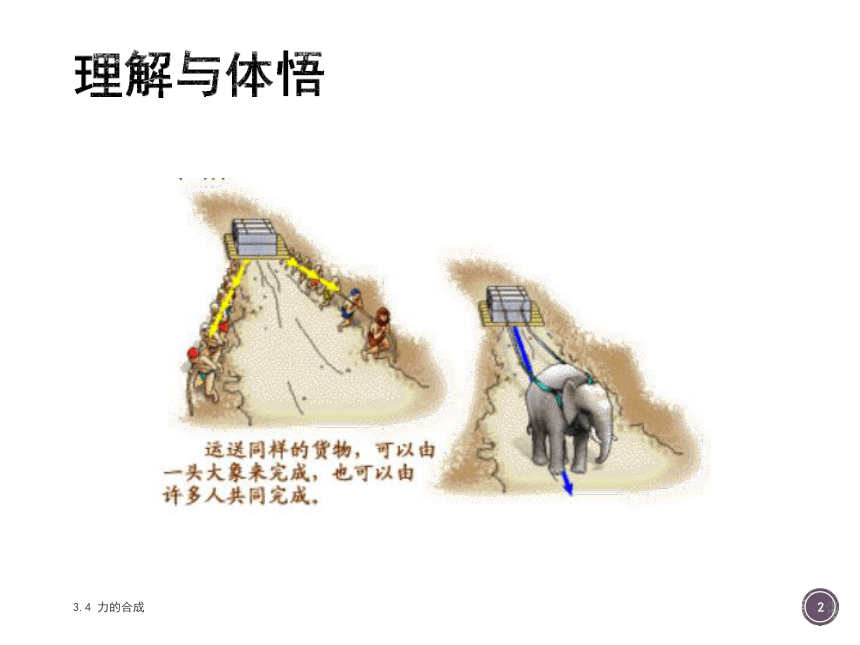

理解与体悟
2

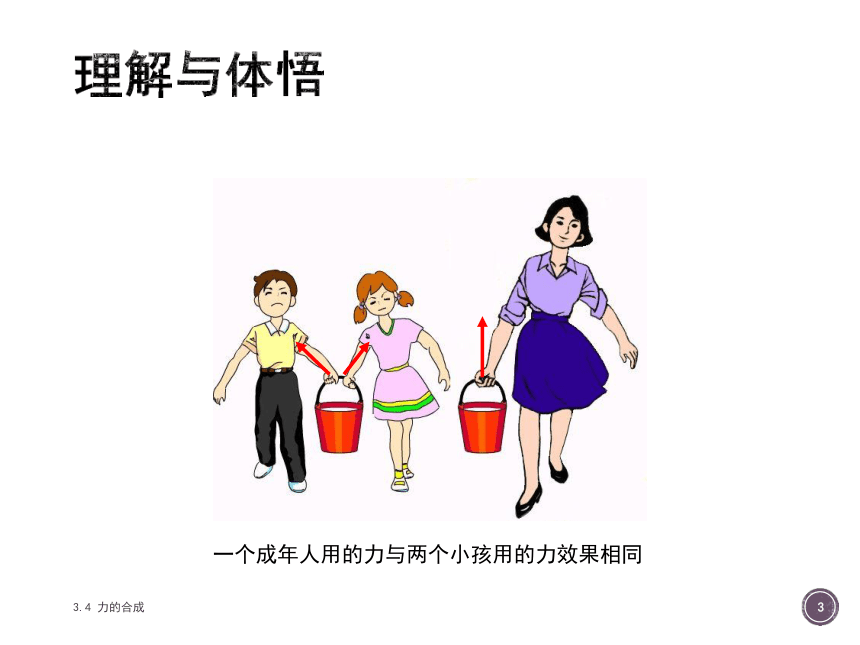

3.4
力的合成
理解与体悟
3
一个成年人用的力与两个小孩用的力效果相同

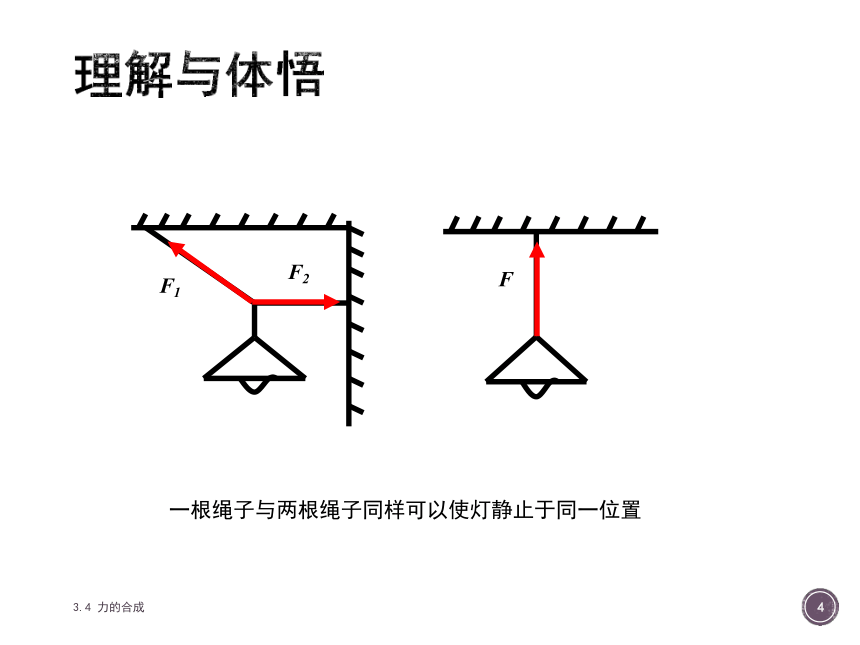

3.4
力的合成
理解与体悟
4
一根绳子与两根绳子同样可以使灯静止于同一位置
F1
F2
F
3.4
力的合成

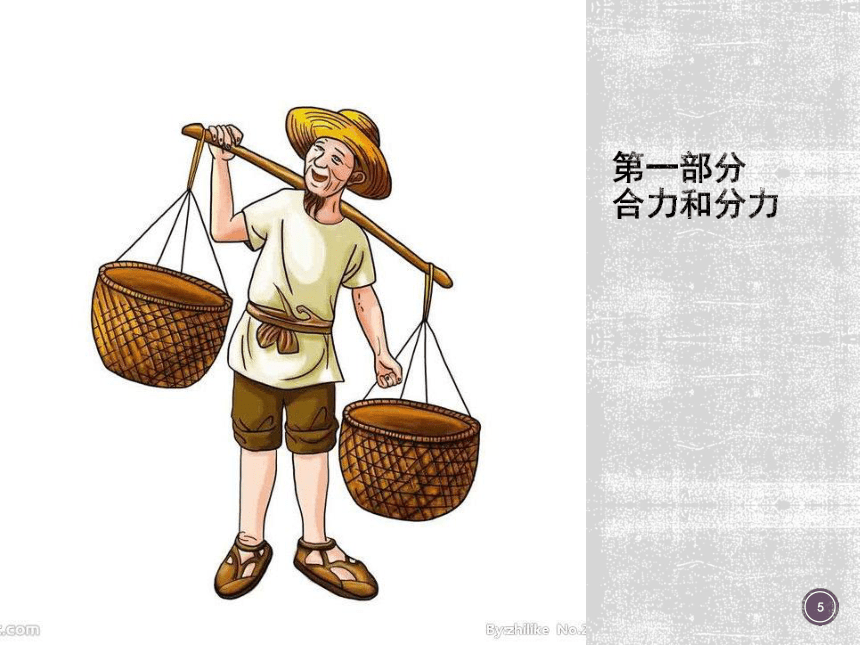

第一部分
合力和分力
5

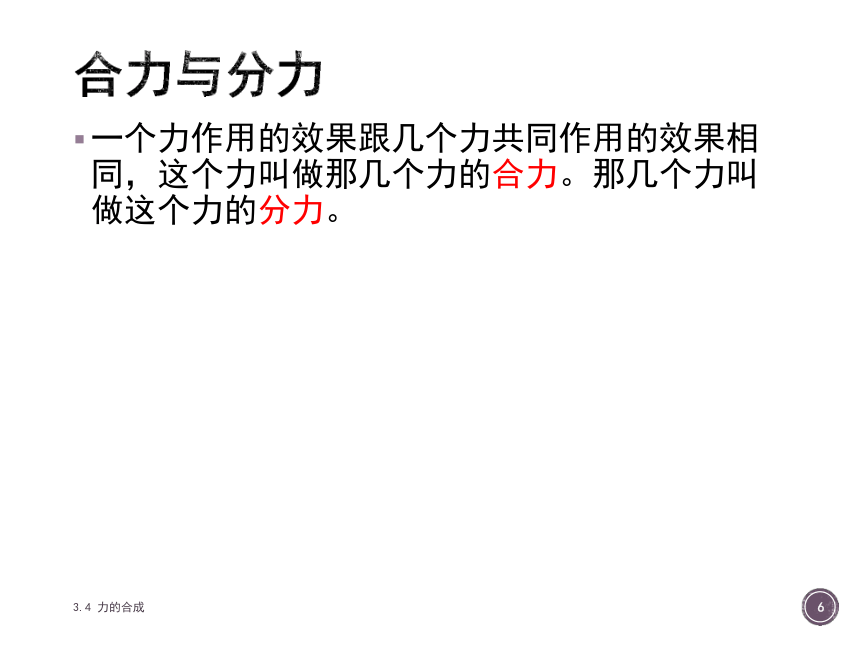

合力与分力
一个力作用的效果跟几个力共同作用的效果相同,这个力叫做那几个力的合力。那几个力叫做这个力的分力。
6
3.4
力的合成

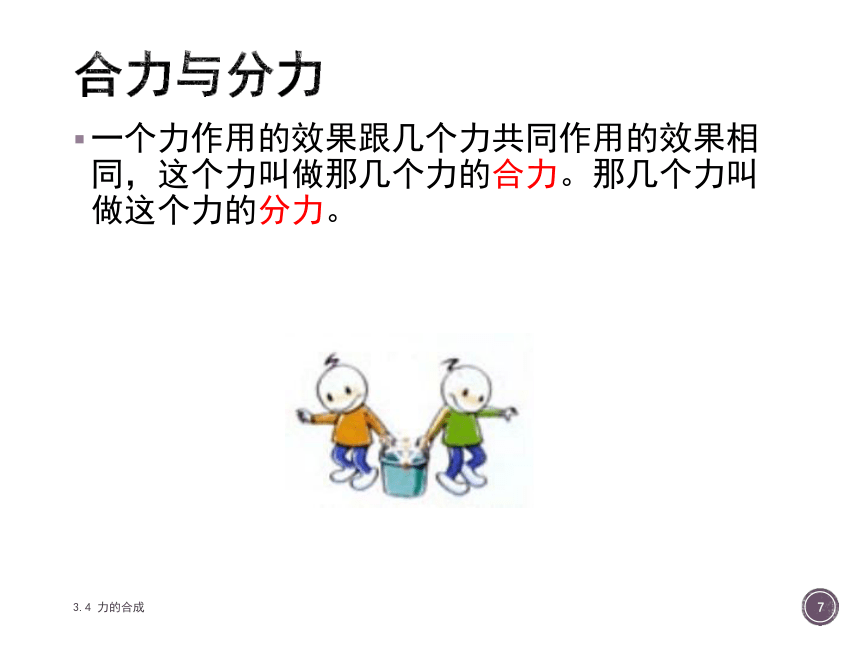

合力与分力
一个力作用的效果跟几个力共同作用的效果相同,这个力叫做那几个力的合力。那几个力叫做这个力的分力。
7
3.4
力的合成
合力与分力
一个力作用的效果跟几个力共同作用的效果相同,这个力叫做那几个力的合力。那几个力叫做这个力的分力。
8
3.4
力的合成

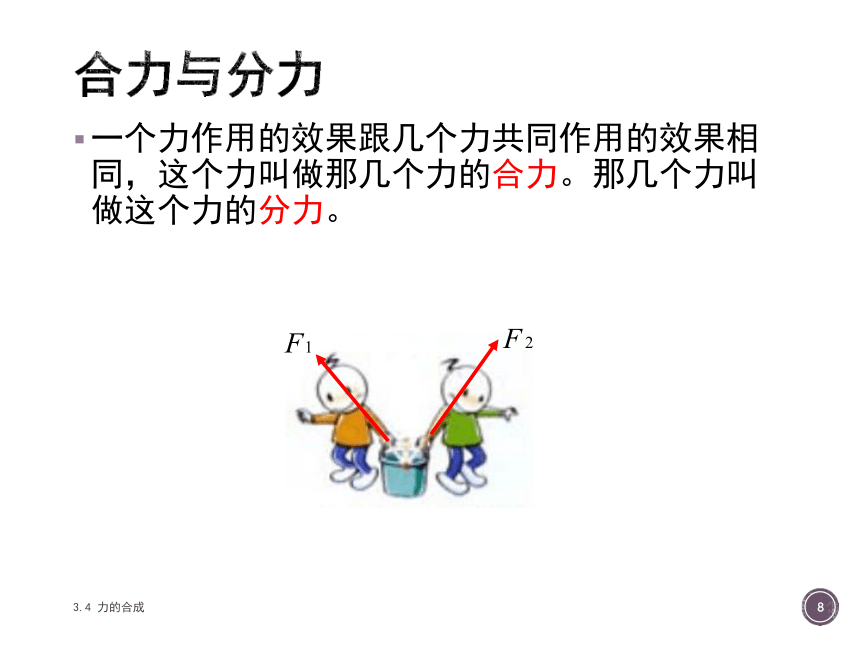

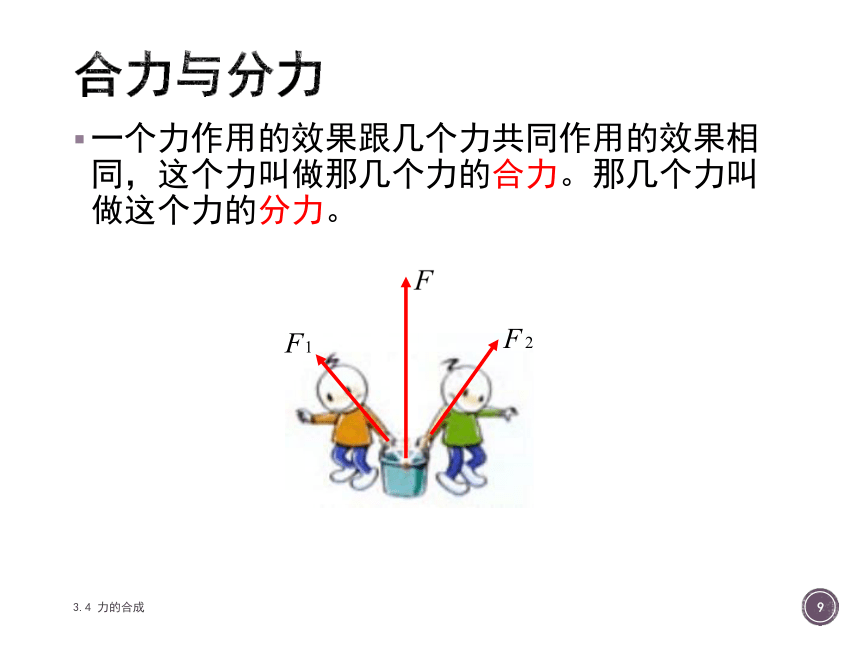

合力与分力
一个力作用的效果跟几个力共同作用的效果相同,这个力叫做那几个力的合力。那几个力叫做这个力的分力。
9
3.4
力的合成

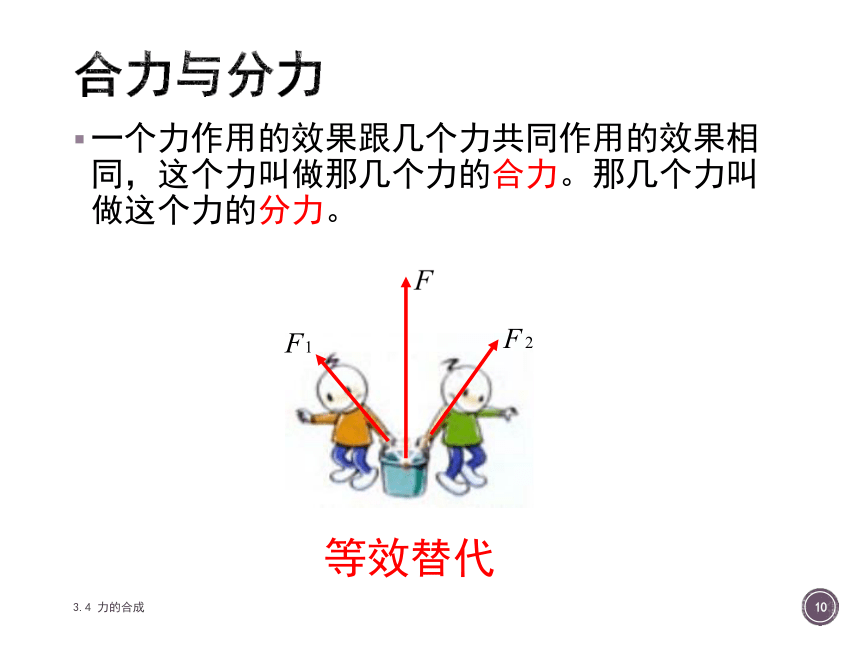

合力与分力
一个力作用的效果跟几个力共同作用的效果相同,这个力叫做那几个力的合力。那几个力叫做这个力的分力。
10
等效替代
3.4
力的合成

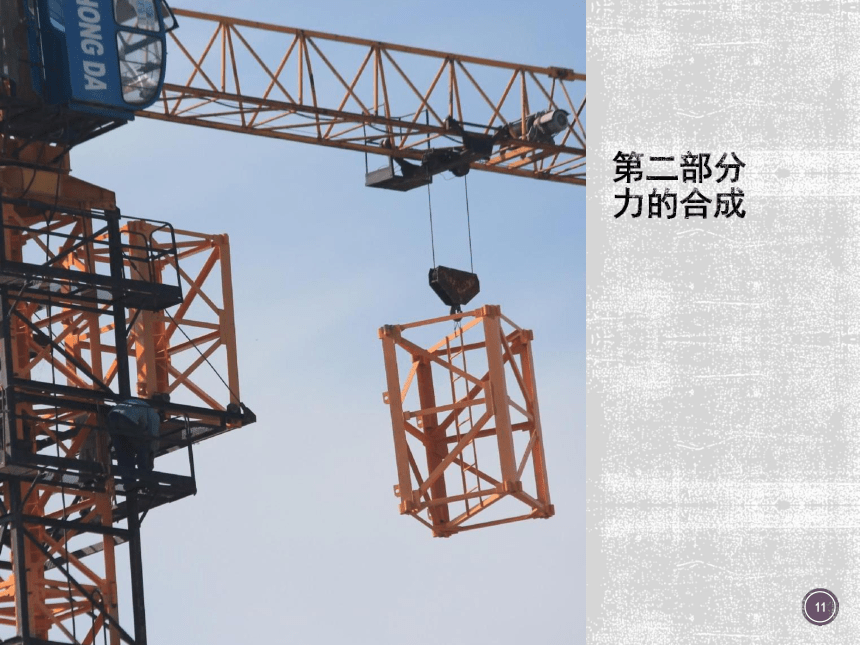

第二部分
力的合成
11

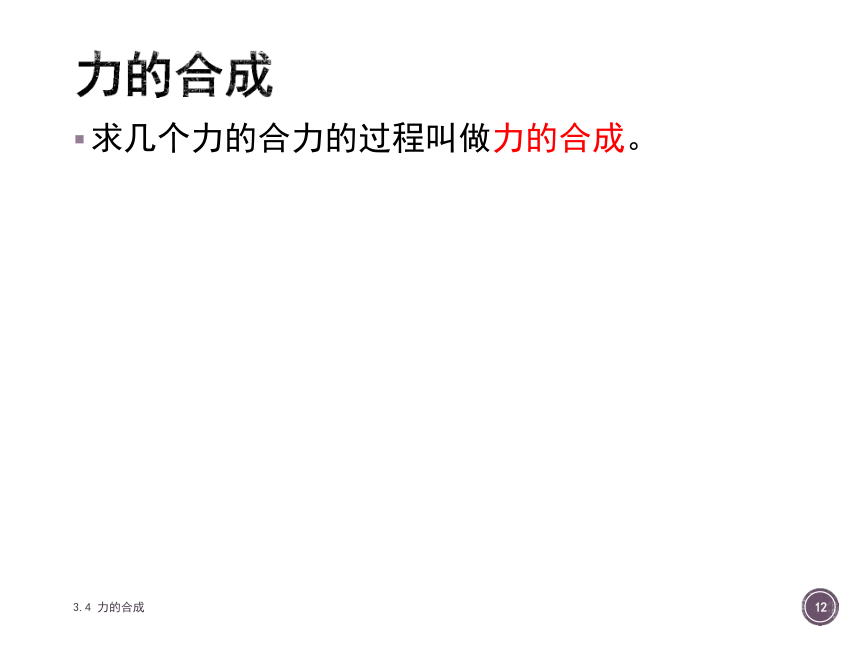

力的合成
求几个力的合力的过程叫做力的合成。
12
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
13
力的合成的方法:
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
14
力的合成的方法:
共线
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
15
力的合成的方法:
共线
两个力的方向相同
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
16
力的合成的方法:
共线
两个力的方向相同
F1
F2
F
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
17
力的合成的方法:
共线
两个力的方向相同
F1
F2
F
F
=F1+F2
F1
F2
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
18
力的合成的方法:
共线
两个力的方向相同
F1
F2
F
F
=F1+F2
F1
F2
F的作用效果与F1、F2共同作用效果相同
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
19
力的合成的方法:
共线
两个力的方向相同
F1
F2
F
F
=F1+F2
F1
F2
F的作用效果与F1、F2共同作用效果相同
F1、F2的合力大小为
F=F1+F2
方向与F1、F2的方向相同
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
20
力的合成的方法:
共线
两个力的方向反
3.4
力的合成
力的合成
求几个力的合力的过程叫做力的合成。
21
力的合成的方法:
共线
两个力的方向反
3.4
力的合成
F1
F2
F
力的合成
求几个力的合力的过程叫做力的合成。
22
力的合成的方法:
共线
两个力的方向反
3.4
力的合成
F1
F2
F
F=F2-F1
F1
F2
力的合成
求几个力的合力的过程叫做力的合成。
23
力的合成的方法:
共线
两个力的方向反
F的作用效果与F1、F2共同作用效果相同
3.4
力的合成
F1
F2
F
F=F2-F1
F1
F2
力的合成
求几个力的合力的过程叫做力的合成。
24
力的合成的方法:
共线
两个力的方向反
F的作用效果与F1、F2共同作用效果相同
F1、F2的合力大小为
F=F2-F1
方向与F2的方向相同
3.4
力的合成
F1
F2
F
F=F2-F1
F1
F2
力的合成
求几个力的合力的过程叫做力的合成。
25
力的合成的方法:
不共线
3.4
力的合成
如果力F1、F2不在同一直线上,它们的合力大小还是相加减吗?
F
F1
F2
力的合成
求几个力的合力的过程叫做力的合成。
26
力的合成的方法:
不共线
3.4
力的合成
如果力F1、F2不在同一直线上,它们的合力大小还是相加减吗?
F
F1
F2
力的合成
求几个力的合力的过程叫做力的合成。
27
力的合成的方法:
不共线
3.4
力的合成
如果力F1、F2不在同一直线上,它们的合力大小还是相加减吗?
F
F1
F2
力的合成
求合力的方法
3.4
力的合成
28
探究实验
F1=10.0
N
F2=6.8
N
F合=12.8
N
O
2N
力的合成
求合力的方法
3.4
力的合成
30
探究实验
·
F1
O
力的合成
求合力的方法
3.4
力的合成
31
探究实验
F2
·
F1
O
力的合成
求合力的方法
3.4
力的合成
32
探究实验
F2
·
F1
O
力的合成
求合力的方法
3.4
力的合成
33
探究实验
F2
·
F1
O
力的合成
求合力的方法
3.4
力的合成
34
探究实验
F2
F合
·
F1
O
力的合成
求合力的方法
3.4
力的合成
35
探究实验
F2
F合
·
F1
O
求两个力的合力时,可分别用表示这两个力的线段为邻边作平行四边形,这两个邻边之间的对角线就代表合力的大小和方向,这叫做力的平行四边形定则。
两种方法求合力
3.4
力的合成
36
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
F1
F2
两种方法求合力
3.4
力的合成
37
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
F1
F2
方法一:作图法
两种方法求合力
3.4
力的合成
38
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法一:作图法
取1cm长的线段表示15N的力
15N
F1
F2
两种方法求合力
3.4
力的合成
39
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法一:作图法
取1cm长的线段表示15N的力
作出力的平行四边形如图所示
表示的F1线段长3cm,表示的F2线段长4cm
15N
F1
F2
F
两种方法求合力
3.4
力的合成
40
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法一:作图法
取1cm长的线段表示15N的力
作出力的平行四边形如图所示
表示的F1线段长3cm,表示的F2线段长4cm
用刻度尺测量得知,表示合力的对角线长5cm
所以合力大小F=15N×=75N
用量角器得合力F方向与力F1的夹角为53斜向上
15N
F1
F2
F
两种方法求合力
3.4
力的合成
41
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法二:计算法
F1
F
F2
两种方法求合力
3.4
力的合成
42
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法二:计算法
F1
F
F2
两种方法求合力
3.4
力的合成
43
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法二:计算法
F1
F
F2
两种方法求合力
3.4
力的合成
44
力F1=45
N,方向水平向右,力F2=60
N,方向竖直向上.求这两个力合力的大小和方向.
方法二:计算法
F1
F
F2
53?
力的合成
3.4
力的合成
45
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
力的合成
3.4
力的合成
46
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
②θ=180°时,即F1、F2共线反方向:
F合=|F1-F2|合力方向与分力F1、F2中较大的方向相同。
力的合成
3.4
力的合成
47
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
②θ=180°时,即F1、F2共线反方向:
F合=|F1-F2|合力方向与分力F1、F2中较大的方向相同。
③夹角θ越大,合力就越小:
F合随F1和F2的夹角增大而减小
力的合成
3.4
力的合成
48
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
②θ=180°时,即F1、F2共线反方向:
F合=|F1-F2|合力方向与分力F1、F2中较大的方向相同。
④合力的取值范围:|F1-F2|

F合≤
F1+F2
③夹角θ越大,合力就越小:
F合随F1和F2的夹角增大而减小
力的合成
3.4
力的合成
49
思考:合力是否一定比分力大?
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
②θ=180°时,即F1、F2共线反方向:
F合=|F1-F2|合力方向与分力F1、F2中较大的方向相同。
④合力的取值范围:|F1-F2|

F合≤
F1+F2
③夹角θ越大,合力就越小:
F合随F1和F2的夹角增大而减小
力的合成
3.4
力的合成
50
思考:合力是否一定比分力大?
①θ=0°时,即F1、F2共线同方向:
F合=F1+F2
合力方向与两个力的方向相同
②θ=180°时,即F1、F2共线反方向:
F合=|F1-F2|合力方向与分力F1、F2中较大的方向相同。
④合力的取值范围:|F1-F2|

F合≤
F1+F2
③夹角θ越大,合力就越小:
F合随F1和F2的夹角增大而减小

F合可能大于、等于、小于
F1、F2
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
51
F1
F2
F3
F4
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
52
F1
F2
F3
F4
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
53
F1
F2
F3
F4
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
54
F1
F2
F3
F4
F12
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
55
F1
F2
F3
F4
F12
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
56
F1
F2
F3
F4
F12
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
57
F1
F2
F3
F4
F12
F123
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
58
F1
F2
F3
F4
F12
F123
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
59
F1
F2
F3
F4
F12
F123
三个以上力的合成的方法
先求两个力的合力,再求出这个合力与第三个力的合力,……,得到合力。
3.4
力的合成
60
F1
F2
F3
F4
F12
F123
F1234
第三部分
共点力
61
3.4
力的合成
共点力
共点力:如果一个物体受几个力作用,这些力都作用在物体上的同一点,或者虽不作用在同一点上,但它们的延长线相交于同一点,这几个力叫做共点力。
62
共点力
共点力:如果一个物体受几个力作用,这些力都作用在物体上的同一点,或者虽不作用在同一点上,但它们的延长线相交于同一点,这几个力叫做共点力。
63
力的合成的平行四边形定则只适用于共点力。
共点力
共点力:如果一个物体受几个力作用,这些力都作用在物体上的同一点,或者虽不作用在同一点上,但它们的延长线相交于同一点,这几个力叫做共点力。
64
力的合成的平行四边形定则只适用于共点力。
所有矢量的合成皆适用平行四边形定则。
课堂小结
3.4
力的合成
65
对于同一物体产生相同的效果
已知分力
合力
力的合成
平行四边形定则
以两个共点力为邻边作平行四边形,这两个邻边之间的对角线就表示合力的大小和方向
求 解
遵循
