1.2.1空间几何体的三视图课件（共25张PPT）2020-2021学年高一人教A版必修2第一章空间几何体

1.2.1
空间几何体的三视图
汽车设计图纸
主视
俯视
左视
正视图
侧视图
俯视图

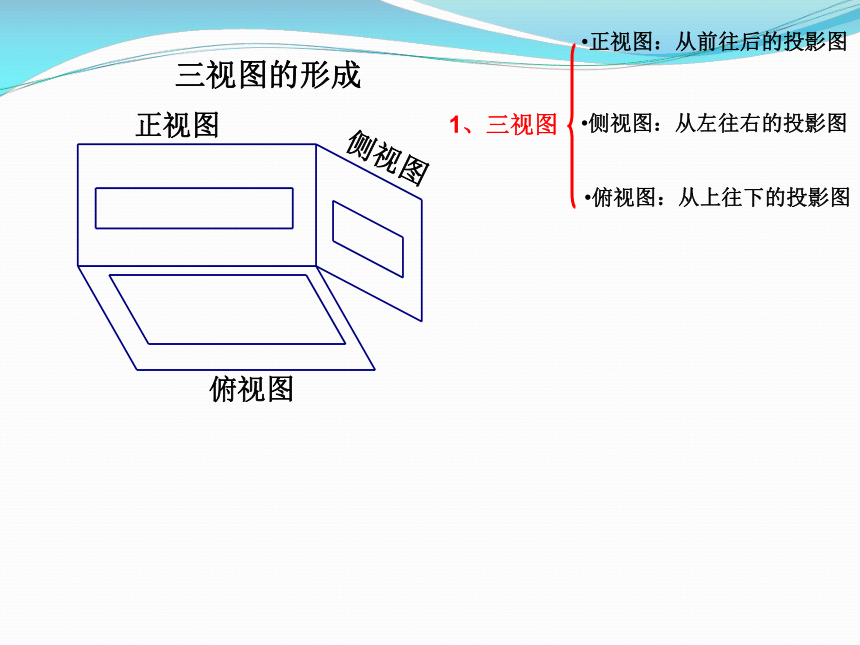

三视图的形成
1、三视图
正视图：从前往后的投影图
侧视图：从左往右的投影图
俯视图：从上往下的投影图
1.2.2.1柱、锥、台、球的三视图
新知学习
正视图
侧视图
俯视图
三视图的形成
1、三视图
正视图：从前往后的投影图
侧视图：从左往右的投影图
俯视图：从上往下的投影图

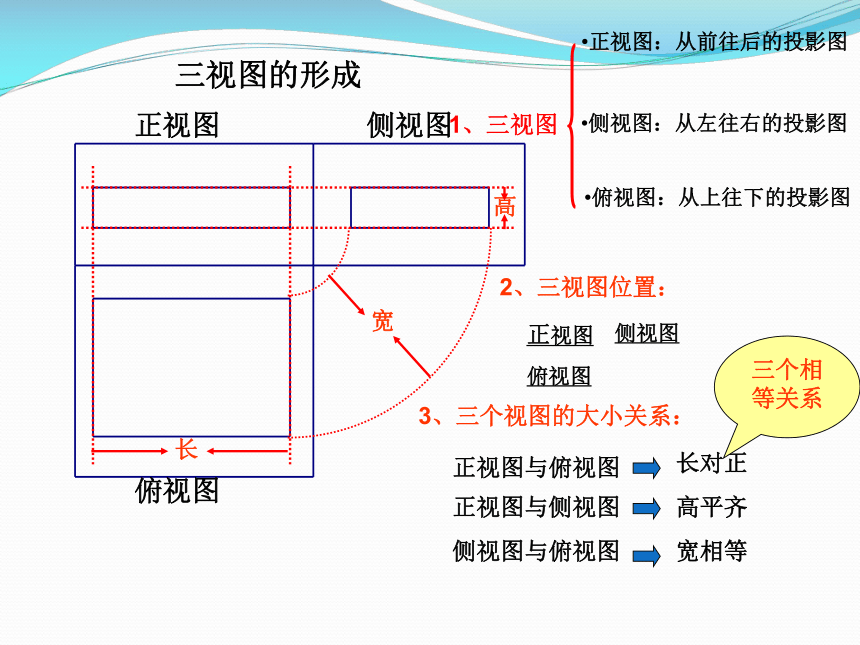

2、三视图位置：
正视图
侧视图
俯视图
3、三个视图的大小关系：
正视图与俯视图
高平齐
长对正
正视图与侧视图
侧视图与俯视图
宽相等
三个相等关系
长
高
宽
正视图
侧视图
俯视图
三视图的形成
1、三视图
正视图：从前往后的投影图
侧视图：从左往右的投影图
俯视图：从上往下的投影图

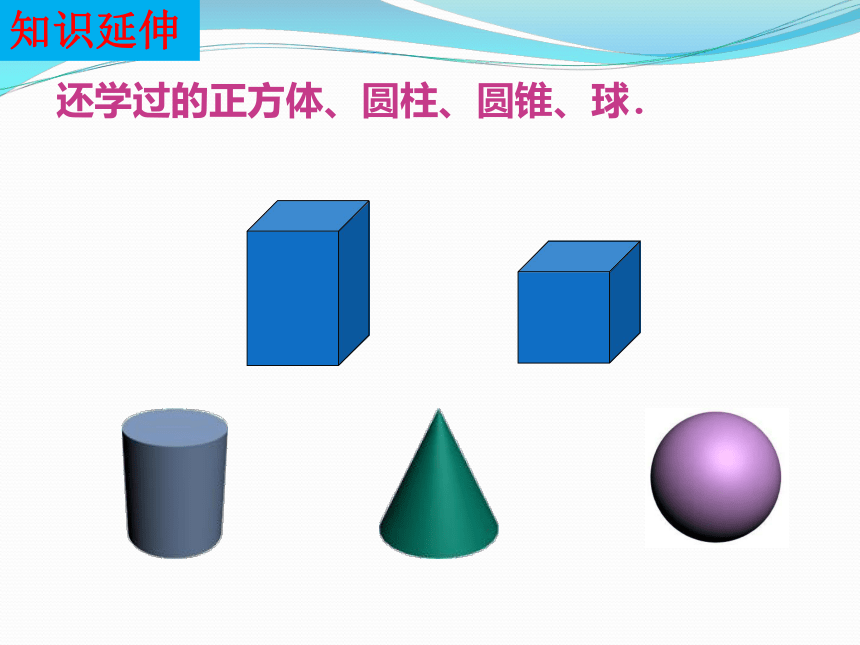

还学过的正方体、圆柱、圆锥、球．
知识延伸
正方体的三视图
正
侧
俯
正视图
侧视图
俯视图

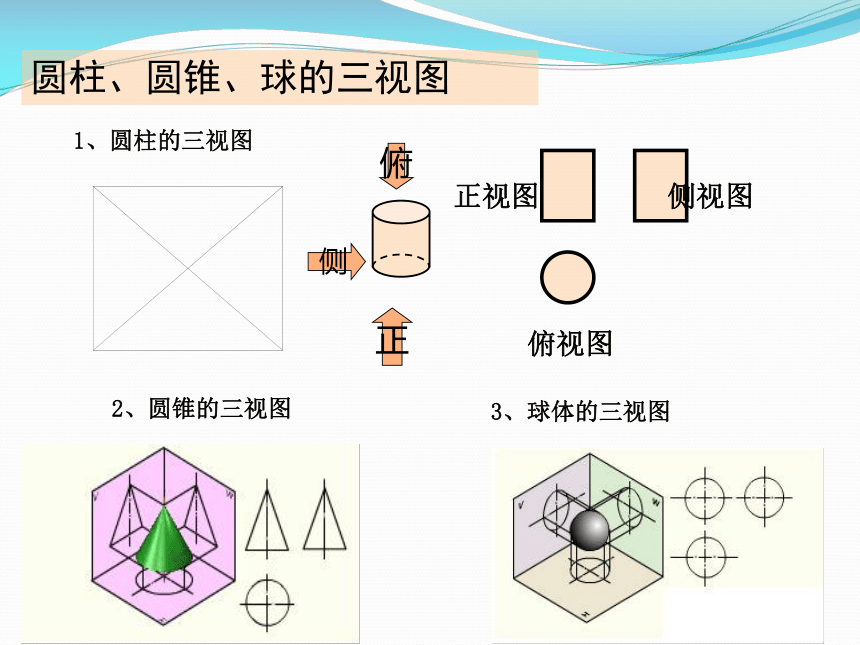

1、圆柱的三视图
2、圆锥的三视图
3、球体的三视图
圆柱、圆锥、球的三视图
侧
正
俯
正视图
侧视图
俯视图
四棱锥的三视图
五棱柱的三视图
B：虚实:在画图时,看得见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.
画物体的三视图时,要符合如下原则:
A：大小：长对正（正视图与俯视图）,高平齐（正视图与侧视图）,宽相等（侧视图与俯视图）.
一般地，侧视图在正视图的右边，俯视图在正视图的下边。
知识小结
圆台
圆台
例1
这是一个几何体的三视图，你能说出它对应的几何体的名称吗？
侧视图
正视图
俯视图
正视图
俯视图
侧视图
从上面看
从左面看
从正面看
正视图：从正面看到的图形
俯视图：从上面看到的图形
侧视图：从左面看到的图形
1.2.2.2简单组合体的三视图
试一试
思考1:观察下列两个实物体，它们的结构特征如何？你能画出它们的三视图吗？
正视图
侧视图
俯视图
正视图
侧视图
俯视图
例2.补全下列几何体的三视图：
俯视图
侧视图
正视图
侧视图
正视图
俯视图
正视图
侧视图
俯视图
正
侧
俯
根据三视图判断几何体
例3
思考2:下列两图分别是两个简单组合体的三视图，想象它们表示的组合体的结构特征，并作适当描述.
正视图
侧视图
俯视图
正视图
侧视图
俯视图
小结
你学到了什么？
作业：
P15练习 第2题，第3题，
P20习题1.2 第1题
