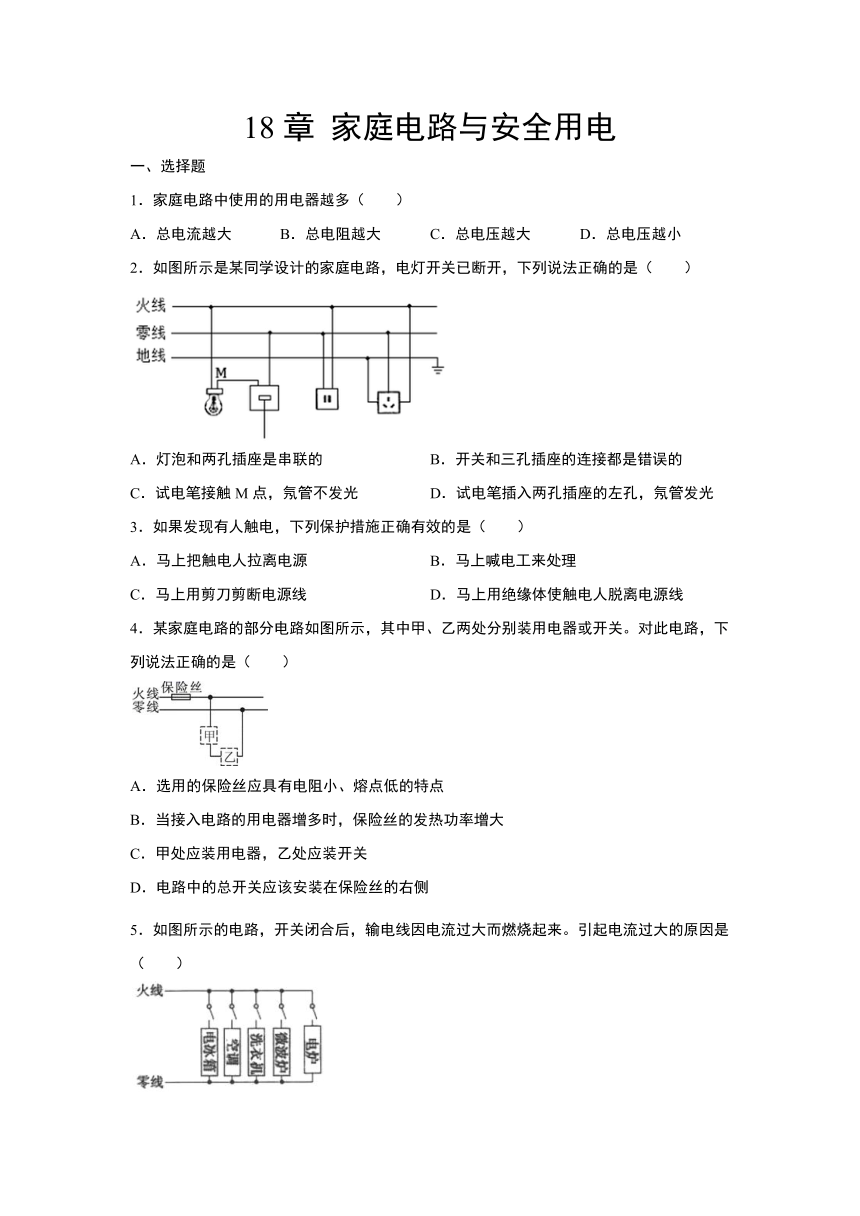

18章
家庭电路与安全用电
一、选择题
1．家庭电路中使用的用电器越多（ ）
A．总电流越大
B．总电阻越大
C．总电压越大
D．总电压越小
2．如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（ ）
A．灯泡和两孔插座是串联的
B．开关和三孔插座的连接都是错误的
C．试电笔接触M点，氖管不发光
D．试电笔插入两孔插座的左孔，氖管发光
3．如果发现有人触电，下列保护措施正确有效的是（ ）
A．马上把触电人拉离电源
B．马上喊电工来处理
C．马上用剪刀剪断电源线
D．马上用绝缘体使触电人脱离电源线
4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。对此电路，下列说法正确的是（ ）
A．选用的保险丝应具有电阻小、熔点低的特点
B．当接入电路的用电器增多时，保险丝的发热功率增大
C．甲处应装用电器，乙处应装开关
D．电路中的总开关应该安装在保险丝的右侧
5．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来。引起电流过大的原因是（ ）
A．电路中电压过低
B．输电线电阻过小
C．电路中用电器的总电阻过大
D．电路中用电器的总功率过大
6．以下各种做法中，符合安全用电原则的是（ ）
A．三孔插座地线要保证良好接地
B．用潮湿的手拔插用电器的插头
C．控制电灯的开关要接到零线上
D．有人触电要尽快用手把他拉开
7．下列关于电学知识说法正确的是（ ）
A．验电器的工作原理是异种电荷相互排斥
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．电能表是测量用电器消耗电功率的仪表
D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连
8．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。关于安全用电，下列说法正确的是（ ）
A．用试电笔时，手要接触笔尖金属体
B．发现有人触电，立即用手把触电的人拉离电源
C．发现保险丝熔断，可以用铁丝代替接上
D．保险丝被烧断，一定要在总开关断开的情况下更换

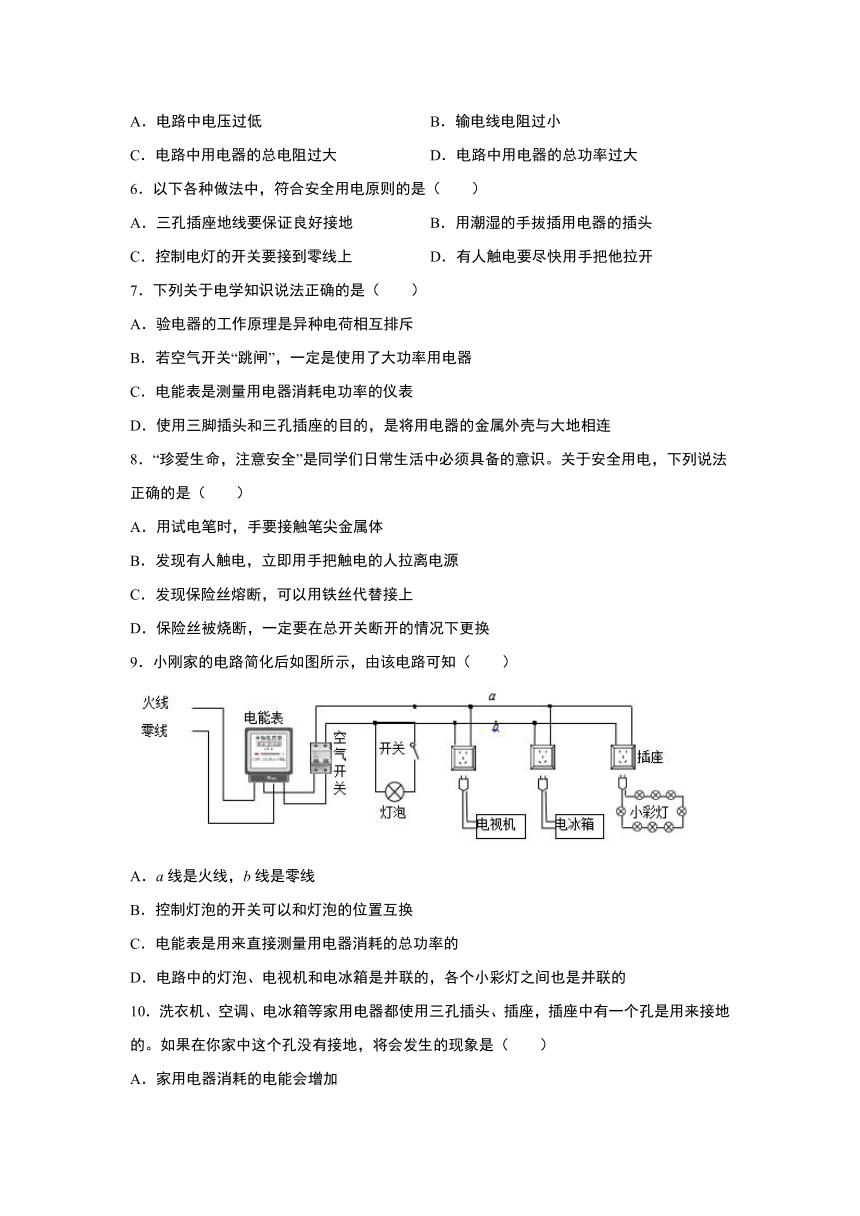

9．小刚家的电路简化后如图所示，由该电路可知（ ）
A．a线是火线，b线是零线
B．控制灯泡的开关可以和灯泡的位置互换
C．电能表是用来直接测量用电器消耗的总功率的
D．电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的
10．洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作

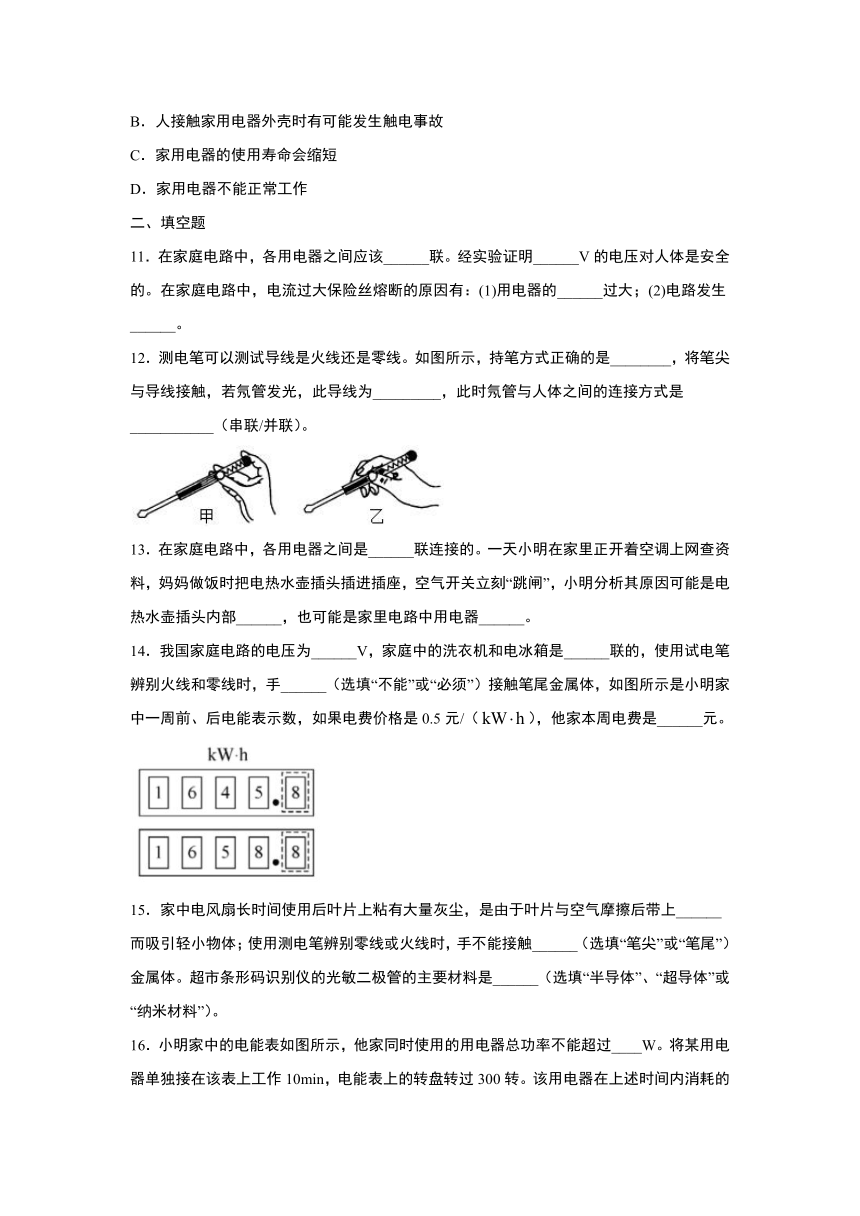

二、填空题
11．在家庭电路中，各用电器之间应该______联。经实验证明______V的电压对人体是安全的。在家庭电路中，电流过大保险丝熔断的原因有：(1)用电器的______过大；(2)电路发生______。
12．测电笔可以测试导线是火线还是零线。如图所示，持笔方式正确的是________，将笔尖与导线接触，若氖管发光，此导线为_________，此时氖管与人体之间的连接方式是___________（串联/并联）。
13．在家庭电路中，各用电器之间是______联连接的。一天小明在家里正开着空调上网查资料，妈妈做饭时把电热水壶插头插进插座，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶插头内部______，也可能是家里电路中用电器______。
14．我国家庭电路的电压为______V，家庭中的洗衣机和电冰箱是______联的，使用试电笔辨别火线和零线时，手______（选填“不能”或“必须”）接触笔尾金属体，如图所示是小明家中一周前、后电能表示数，如果电费价格是0.5元/（），他家本周电费是______元。
15．家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后带上______而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触______（选填“笔尖”或“笔尾”）金属体。超市条形码识别仪的光敏二极管的主要材料是______（选填“半导体”、“超导体”或“纳米材料”）。
16．小明家中的电能表如图所示，他家同时使用的用电器总功率不能超过____W。将某用电器单独接在该表上工作10min，电能表上的转盘转过300转。该用电器在上述时间内消耗的电能为______kW?h，合________J，它的电功率是__________W，若小明家全部用电器都工作时的总电流不超过电能表的额定电流，还可以增加______W的用电器。
17．如图所示，闭合开关S，不会触电的鸟是______，理由是______。
18．在家庭电路中，安全用电很重要。
(1)如图甲所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是______。
(2)使用测电笔可识别简单的电路故障。图乙所示电路中，当开关闭合，电灯不发光，用测电笔测试a、b、c、d四点，结果只有b点不发光，由此可以判断故障是______。
19．带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与______相连；如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断，用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处氖管不发光，若电路中只有一处故障，则故障是______。
20．如图是小聪家的部分电路和电热水壶的内部原理图，若小聪将电热水壶的插头插入插座，然后闭合开关时，空气开关跳闸，则原因可能是________（选填序号即可：①三孔插座中接火线和零线的导线相碰：②电热水壶插头内两个线头相碰③电热水壶开关内两个线头相碰；④电路中增加了大功率用电器）。
三、解答题
21．如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中。
22．图中虚线框内是一台灯旋钮开关的内部电路简图，过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
23．夏季的建水十分炎热，因此小李同学家新装了一台冷热双用的空调。小李从说明书上读出该空调额定电压为220V，额定制冷功率为1400W，额定制热功率为1900W。
(1)空调工作时应选用几孔插座？
(2)空调正常制冷时电流是多大？（保留两位小数）
(3)连续正常制冷30min消耗多少kW·h的电能？
(4)这些电能若用于加热水，加热器的热效率为80%，能使50kg、20℃的水温度升高多少摄氏度？
24．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，
直径/mm
额定电流/A
直径/mm
额定电流/A
直径/mm
额定电流/A
0.40
1.5
0.71
3
0.98
4.5
1.26
6
1.58
7.5
1.98
15
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
1．A
2．B
3．D
4．B
5．D
6．A
7．D
8．D
9．A
10．B
11．并
不高于36V
总功率
短路
12．甲
火线
串联
13．并
短路
总功率过大
14．220
并
必须
6.5
15．电
笔尖
半导体
16．2200
0.1
3.6×105
600
1600
17．B
这只小鸟身体两端的电压为0
18．采用两脚插头
cb间出现断路
19．大地
BD段某处断路
20．④
21．
22．
23．(1)三孔插座；(2)6.36A；(3)0.7kW·h；(4)9.6
24．(1)5.2A；(2)A，1.26mm
