第十七章 欧姆定律
第4节 欧姆定律在串、并联电路中的应用
第2课时 欧姆定律在并联电路中的应用
1. 电阻R1、R2并联接在电源上,下列说法错误的是( )
A. 并联电路的总电阻等于各并联导体的电阻的倒数之和
B. 当R1变大时,总电阻也变大
C. 当电源电压变大时,总电阻不变
D. 当干路中的电流变化时,总电阻不变
2. 将R1和R2组成并联电路,已知R1=20 Ω,R2=30 Ω,其总电阻是( )
A. 20 Ω B. 12 Ω C. 15 Ω D. 30 Ω
3. 教室里装有四组日光灯,每一组包含4盏灯。小薇将日光灯打开了一组,觉得教室亮度不够,再打开另一组灯之后,教室电路的( )
A. 总电阻增大 B. 总电阻减小
C. 总电流减小 D. 总电压增大
4. 如图所示,R1的阻值为6 Ω。闭合开关S,电流表A1的示数为1.2 A,电流表A2的示数为0.3 A,则R2的阻值是( )
A. 18 Ω B. 24 Ω C. 6 Ω D. 3 Ω
5. 如图所示,电源电压保持不变,在甲、乙两处分别接入电压表(电压用U甲、U乙表示),闭合开关S1,测得U甲∶U乙=4∶3。断开开关S1,拆去电压表,并在甲、乙两处分别接入电流表(电流分别用I甲、I乙表示),此时I甲∶I乙是( )
A. 3∶4 B. 4∶3 C. 1∶1 D. 4∶7

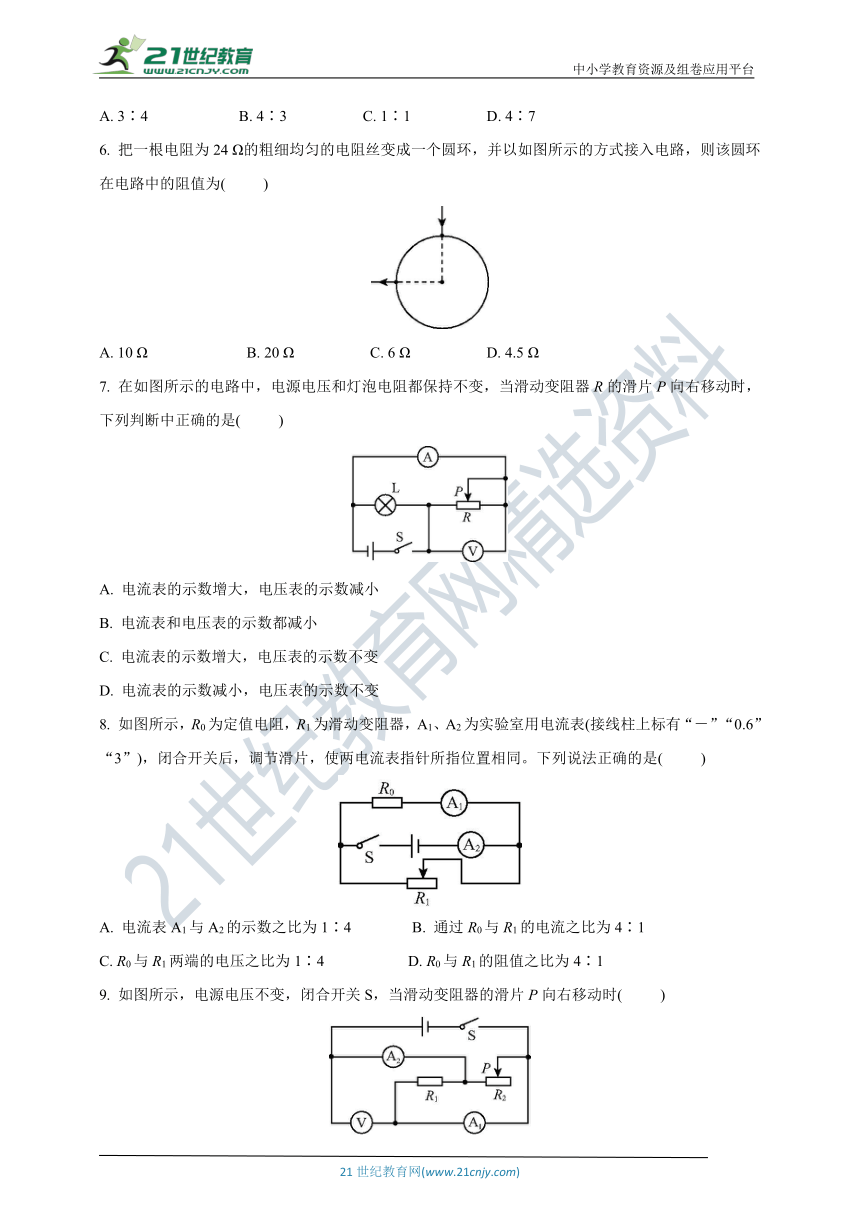

6. 把一根电阻为24 Ω的粗细均匀的电阻丝变成一个圆环,并以如图所示的方式接入电路,则该圆环在电路中的阻值为( )
A. 10 Ω B. 20 Ω C. 6 Ω D. 4.5 Ω
7. 在如图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P向右移动时,下列判断中正确的是( )
A. 电流表的示数增大,电压表的示数减小
B. 电流表和电压表的示数都减小
C. 电流表的示数增大,电压表的示数不变
D. 电流表的示数减小,电压表的示数不变
8. 如图所示,R0为定值电阻,R1为滑动变阻器,A1、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片,使两电流表指针所指位置相同。下列说法正确的是( )
A. 电流表A1与A2的示数之比为1∶4 B. 通过R0与R1的电流之比为4∶1
C. R0与R1两端的电压之比为1∶4 D. R0与R1的阻值之比为4∶1
9. 如图所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向右移动时( )
A. 电流表A1的示数变小,电压表V的示数变小
B. 电流表A2的示数变大,电压表V的示数变大
C. 电压表V的示数与电流表A1的示数的比值不变
D. 电压表V的示数与电流表A2的示数的比值不变
10. 如图是通过两个定值电阻R1、R2的电流和电压的关系图像。由图可知,当把R1、R2并联在某一电路中时,通过两电阻的电流之比I1∶I2= ,加在两电阻两端的电压之比U1∶U2= 。?
11. 如图所示,开关S闭合和断开时,电流表的示数之比是3∶1,则电阻R1和R2的阻值之比是 。?
12. 如图所示的电路中,R1=15 Ω、R2=10 Ω。当R1增大到20 Ω时,电压表的示数将 ,若将R1拆除,电压表的示数将 ,电流表的示数将 (均选填“变大”“不变”或“变小”)。?
13. 如图所示的电路中,a、b是两个电表,其中一个是电流表,另一个是电压表,R1、R2是两个并联的定值电阻,其中R1=60 Ω。开关S闭合后,电流表的示数为0.4 A,电压表的示数为6 V,此时通过电阻R2的电流是电流表示数的 倍。?
14. 一个电压恒定的电源,在其两端只接一只电阻值为12 Ω的电阻R1,电流是0.5 A。如果在电阻R1两端并联一个电阻值为8 Ω的电阻R2,并联电路的总电流为 A,若将R2改为与R1串联在原电路中,电路中电流为 A。?
15. 如图所示,电阻R1为8 Ω,电源两端电压为12 V,开关S闭合后。求:
(1)当滑动变阻器接入电路的电阻R2为30 Ω时,通过电阻R1的电流I1和电路的总电流I;
(2)当滑动变阻器接入电路的电阻R3为20 Ω时,通过电阻R1的电流I1'和电路的总电流I'。
16. 实验室常用的电流表和电压表都是由电流计G(其实就是小量程的电流表)改装而成的。电流计G也是有电阻的,同样遵从欧姆定律。现有一个满偏电流(量程)为3.0 mA,内阻为Rg=1 Ω的电流计G。小明同学利用所学的物理知识将该电流计G改装成了一个既可以测量电流也可以测量电压的多用电表,其电路原理如图所示。当接A、B两个接线柱时,可以当作量程是0.6 A的电流表使用;当接A、C两个接线柱时,可以当作量程为3 V的电压表使用,求电阻R1、R2的阻值大小(结果保留三位小数)。
参 考 答 案
1. A 2. B 3. B 4. A 5. B 6. D 7. D 8. D 9. C
10. 3∶1 1∶1
11. 1∶2
12. 不变 不变 变小
13. 0.75
14. 1.25 0.3
15. 解:(1)当滑动变阻器接入电路的电阻R2为30 Ω时,R1与R2并联,通过两电阻的电流分别为I1===1.5 A,I2===0.4 A,电路的总电流I=I1+I2=1.5 A+0.4 A=1.9 A;
(2)当滑动变阻器接入电路的电阻R3为20 Ω时,通过两电阻的电流分别为I'1===1.5 A,I3===0.6 A,电路的总电流I'=I'1+I3=1.5 A+0.6 A=2.1 A。
16. 解:当接A、B两个接线柱时,R1与Rg并联,电流表的量程为0.6 A,由I=可得,电流表满偏时其两端的电压Ug=IgRg=3×10-3 A×1 Ω=3×10-3 V,因并联电路中干路电流等于各支路电流之和,通过R1的电流I1=I-Ig=0.6 A-3×10-3 A=0.597 A,则电阻R1的阻值R1==≈0.005 Ω,当接A、C两个接线柱时,R1与Rg并联后再与R2串联,电压表的量程为3 V,电压表满偏时电阻R2两端的电压U2=U-Ug=3 V-3×10-3 V=2.997 V,通过电阻R2的电流最大为0.6 A,则电阻R2的阻值R2===4.995 Ω。
