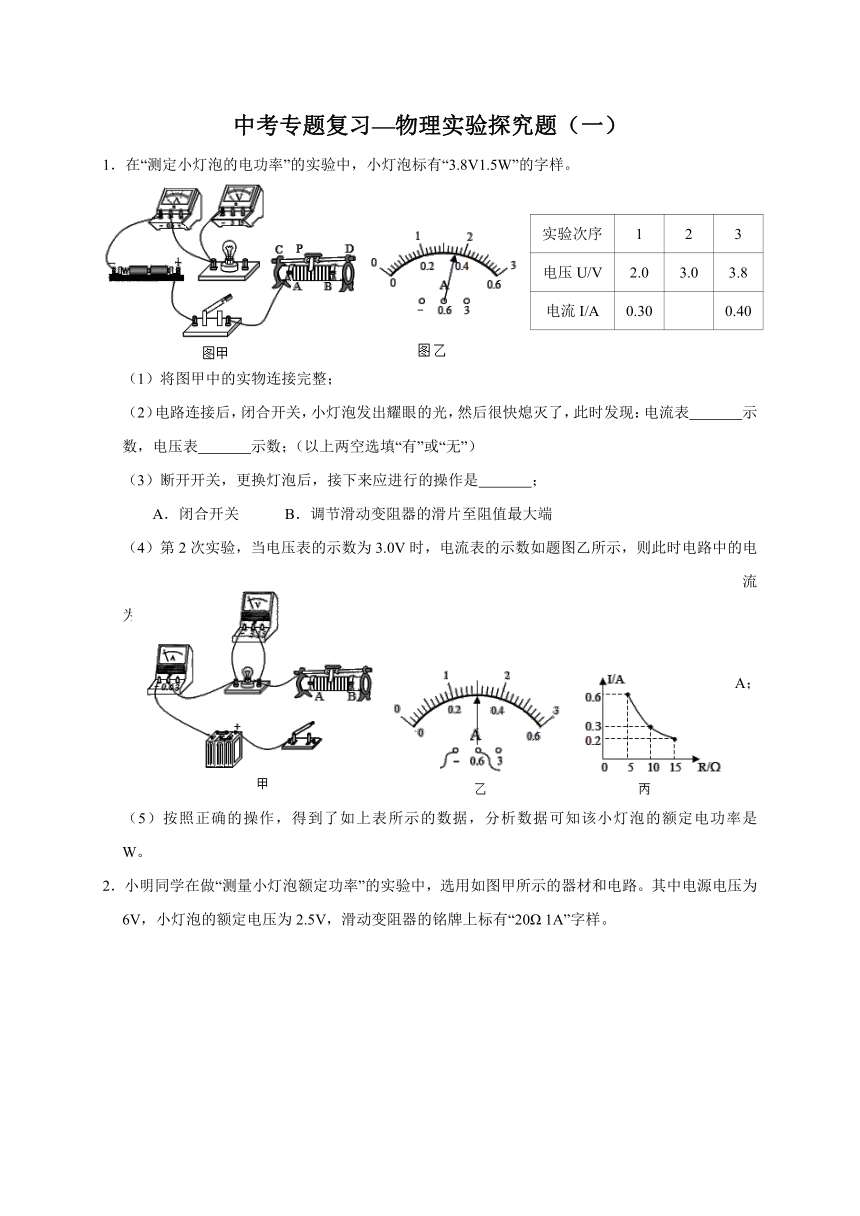

中考专题复习—物理实验探究题（一）
1．在“测定小灯泡的电功率”的实验中，小灯泡标有“3.8V1.5W”的字样。
实验次序 1 2 3
电压U/V 2.0 3.0 3.8
电流I/A 0.30
0.40
（1）将图甲中的实物连接完整；
（2）电路连接后，闭合开关，小灯泡发出耀眼的光，然后很快熄灭了，此时发现：电流表 示数，电压表 示数；（以上两空选填“有”或“无”）
（3）断开开关，更换灯泡后，接下来应进行的操作是 ；
A．闭合开关 B．调节滑动变阻器的滑片至阻值最大端
（4）第2次实验，当电压表的示数为3.0V时，电流表的示数如题图乙所示，则此时电路中的电流为
A；
（5）按照正确的操作，得到了如上表所示的数据，分析数据可知该小灯泡的额定电功率是 W。
2．小明同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。

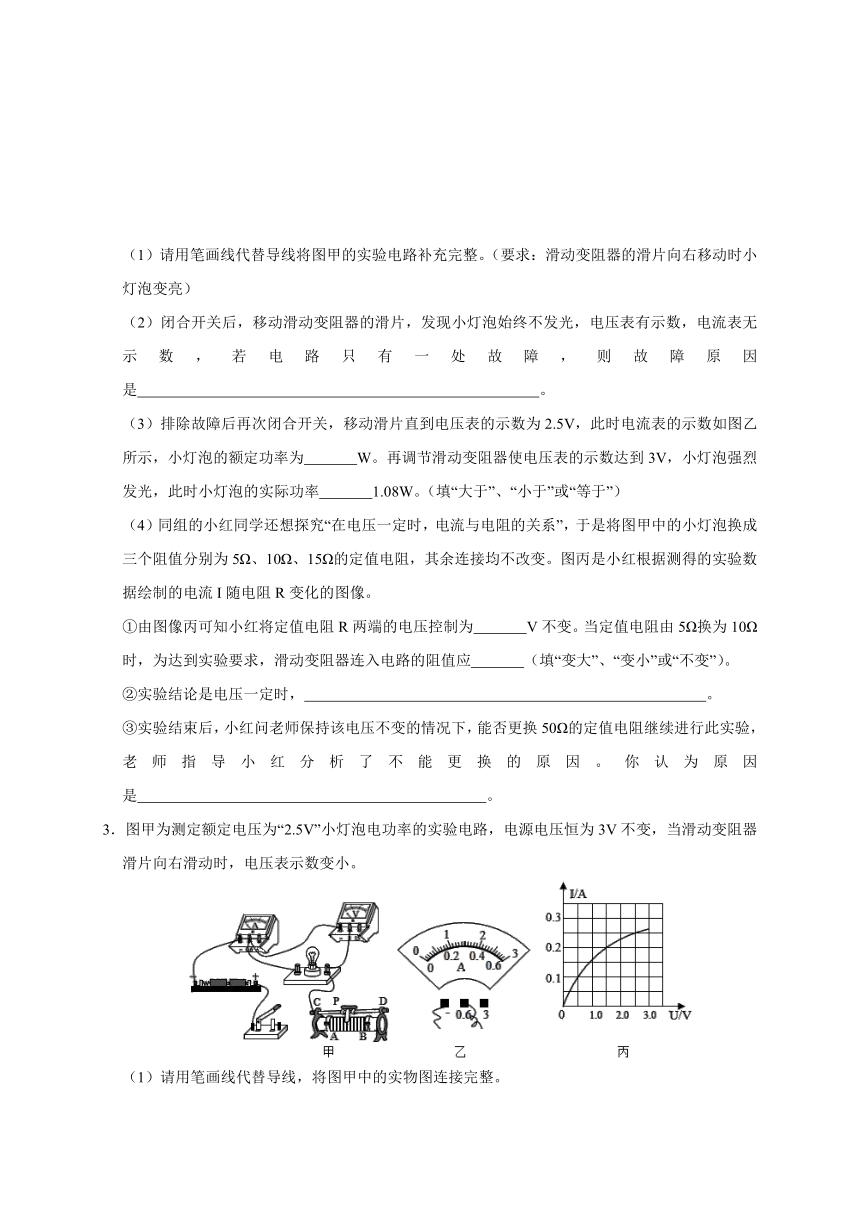

（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是 。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，小灯泡的额定功率为 W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率 1.08W。（填“大于”、“小于”或“等于”）
（4）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图像。
①由图像丙可知小红将定值电阻R两端的电压控制为 V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应 （填“变大”、“变小”或“不变”）。
②实验结论是电压一定时， 。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是 。
3．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变，当滑动变阻器滑片向右滑动时，电压表示数变小。
（1）请用笔画线代替导线，将图甲中的实物图连接完整。
（2）闭合开关前电流表的指针如图乙所示，其原因是 。
（3）闭合开关前，滑片应移到滑动变阻器的 （选填“A”或“B”）端。
（4）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是 。
（5）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U的图像，由图像可计算出小灯泡的额定功率为 W，图线弯曲的主要原因是 。
4．小杰利用图甲的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
（1）小杰保持开关断开，滑动变阻器的滑片置于B端；闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，此时电流表示数如图乙。则小灯泡中的电流为 A，小灯泡的额定功率为 W；
（2）调节滑动变阻器，记录多组电压、电流数据，计算小灯泡对应功率，完成实验；图丙是小杰作出的小灯泡I﹣U图像。老师鼓励他结合图甲思考以下问题：
①在滑动变阻器滑片向A端移动过程中，电流表示数 ，小灯泡的电阻 （以上两空选填“变大”、“变小”或“不变”）；小灯泡的电阻与其温度 （选续“有”或“无”）关：当温度为0℃时，小灯泡的电阻 （选填“小于”、“等于”或“大于”）零；
②如果把小灯泡换成定值电阻R，重复实验记录多组数据，关于该定值电阻的电功率P与通过其电流的平方I2的关系。如图所示的图像中最合理的是 。
5．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的最大阻值为20Ω，正常发光时灯丝电阻约为10Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接，要求滑动变阻器向右滑动时电压表示数变大。
（2）当小灯泡正常发光时，电流表指针如图乙所示，则该小灯泡额定功率为 W。
（3）实验时测得多组数据，并根据数据绘制了U﹣I图像如图丙所示。他发现小灯泡的U﹣I曲线并不是一条直线，经分析，这可能是由于小灯泡的电阻随温度的升高而 。
（4）若探究电流与电阻的关系，可将甲图中的小灯泡换成变阻箱R，并使电压表的示数始终保持2V不变，多次调节电阻箱的阻值，记录各次电流表的示数，为了能够完成实验，电阻箱R接入电路的阻值理论上不能大于 Ω。

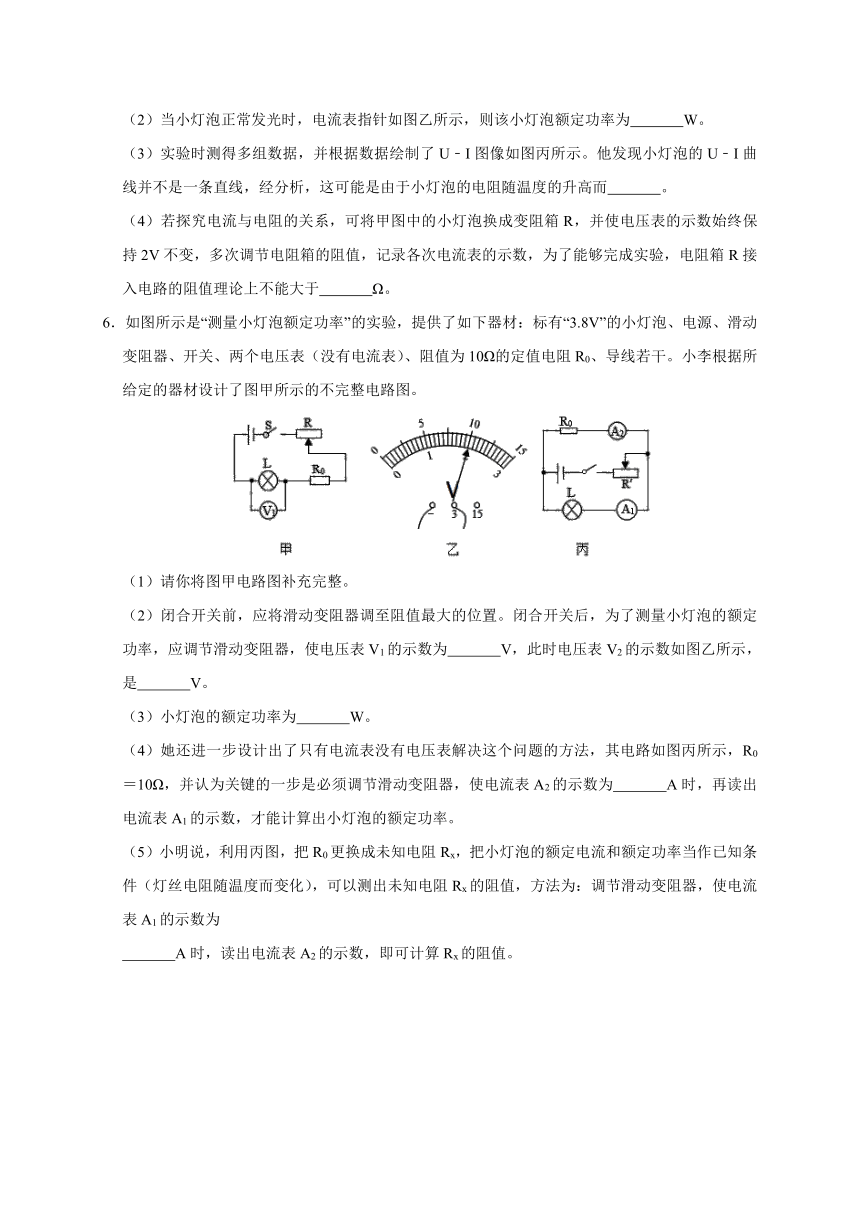

6．如图所示是“测量小灯泡额定功率”的实验，提供了如下器材：标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。小李根据所给定的器材设计了图甲所示的不完整电路图。
（1）请你将图甲电路图补充完整。
（2）闭合开关前，应将滑动变阻器调至阻值最大的位置。闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为 V，此时电压表V2的示数如图乙所示，是 V。
（3）小灯泡的额定功率为 W。
（4）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0＝10Ω，并认为关键的一步是必须调节滑动变阻器，使电流表A2的示数为 A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率。
（5）小明说，利用丙图，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件（灯丝电阻随温度而变化），可以测出未知电阻Rx的阻值，方法为：调节滑动变阻器，使电流表A1的示数为
A时，读出电流表A2的示数，即可计算Rx的阻值。

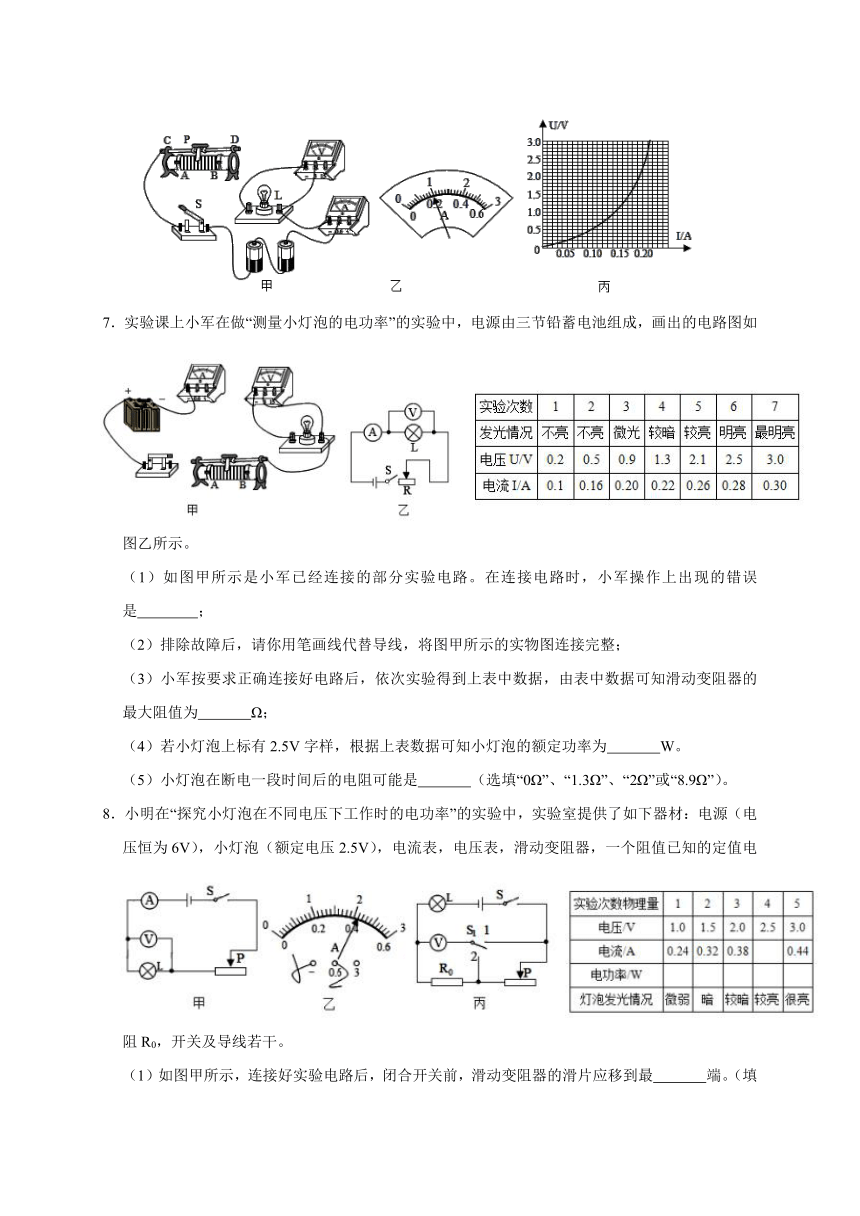

7．实验课上小军在做“测量小灯泡的电功率”的实验中，电源由三节铅蓄电池组成，画出的电路图如图乙所示。
（1）如图甲所示是小军已经连接的部分实验电路。在连接电路时，小军操作上出现的错误是 ；
（2）排除故障后，请你用笔画线代替导线，将图甲所示的实物图连接完整；
（3）小军按要求正确连接好电路后，依次实验得到上表中数据，由表中数据可知滑动变阻器的最大阻值为 Ω；
（4）若小灯泡上标有2.5V字样，根据上表数据可知小灯泡的额定功率为 W。
（5）小灯泡在断电一段时间后的电阻可能是 （选填“0Ω”、“1.3Ω”、“2Ω”或“8.9Ω”）。
8．小明在“探究小灯泡在不同电压下工作时的电功率”的实验中，实验室提供了如下器材：电源（电压恒为6V），小灯泡（额定电压2.5V），电流表，电压表，滑动变阻器，一个阻值已知的定值电阻R0，开关及导线若干。
（1）如图甲所示，连接好实验电路后，闭合开关前，滑动变阻器的滑片应移到最 端。（填“左”或“右”）
（2）检查电路无误后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定功率为 W。
（3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而 （选填“增大”、“不变”或“减小”）。小灯泡的亮度由它的 决定。
（4）完成实验后，小明又想出一种测量小灯泡额定功率的方法，设计了如图丙所示的电路，其中R0为定值电阻，请将以下实验步骤补充完整。
①正确连接电路后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为 V；
②滑动变阻器滑片不动，再将开关S1。拨至“2”读出电压表示数为U0；
③小灯泡的额定功率P额＝ （用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑动变阻器的滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值 （选填“偏大”或“偏小”）。
9．小明用图甲电路测量额定电压为2.5V的小灯泡的电功率。
（1）该实验的原理是 。
（2）连接实物电路时，开关应处于 状态，闭合开关前，滑动变阻器的滑片应调到最 端（选填“左”或“右”）。
（3）闭合开关，调节滑动变阻器的滑片，使电压表示数为2.5V，此时电流表示数如图乙，则通过小灯泡的电流是 A，小灯泡的额定功率是 W。
（4）完成上述实验后，小明利用一个单刀双掷开关S2和一个电阻箱R，设计了如图丙的实验电路，也测出了小灯泡的额定功率，请将下列相关实验步骤补充完整：
①闭合开关S1，开关S2拨到触点a，调节电阻箱，使电压表示数为 时，读出电阻箱的阻值为R0；
②将开关S2拨到触点b，读出电压表示数为U，则小灯泡额定功率的表达式： （用已知量和测量量表示）。
10．小明和小华实验小组用图甲所示器材测量测量小灯泡的电功率，电源电压恒4.5V，待测小灯泡L的额定电压为2.5V，滑动变阻器R的规格为“20Ω1A”。
（1）图甲是该实验中没有连接完整的电路，请用笔线代替导线，在图甲中完成电路连接，要求滑动变阻器滑片向右移动时电阻变大，导线不交叉。
（2）连接好电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表示数变化明显，电压表无示数，经检查发现电路连接无误，则出现该状况的原因可能是小灯泡发生 。
（3）排除故障后，按图甲所示的电路继续进行实验闭合开关，移动滑片P，使小灯泡L发光，根据实验数据绘制出如图乙所示的图像，则小灯泡的额定功率为 W。
（4）小明将电压表换成一个规格相同的小灯泡，使这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为 W。
（5）另一小组用相同器材实验时，发现电流表不能正常使用。他们选用一个定值电阻R0，设计了如图丙所示的电路图，并进行如下实验操作：
①按图丙连接电路，检查无误后，闭合开关S、S1，调节滑动变阻器滑片直至电压表示数为 V；
②S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0；
③小灯泡的额定功率：P额＝ （用U额、U0、R0表示）。
中考专题复习—物理实验探究题（一）
参考答案
1．（1）如图所示：
（2）无；有；（3）B；（4）0.36；（5）1.52。
2．（1）如下图所示：
（2）灯泡断路（或灯座接触不良）；（3）0.75；小于；（4）①3；变大；②通过导体的电流与导体的电阻成反比；③变阻器的最大电阻过小。
3．（1）如图所示：
；
（2）电流表指针没有调零；（3）B；（4）小灯泡短路；（5）0.625；灯丝电阻温度升高而增大。
4．（1）0.24；0.6；（2）①变大；变大；有；大于；②A。
5．1）如图所示：
（2）0.5；（3）增大；（4）40.
6．（1）如图所示：
（2）3.8；2；（3）0.76；（4）0.38A；（5）0.2。
7．（1）开关没有断开；
（2）见下图；
（3）5.8；（4）0.7；（5）1.3Ω。
8．（1）右；（2）1.05；（3）增大；实际电压；（4）①3.5； ③U额?；偏小。
9．（1）P＝UI；（2）断开；左；（3）0.3；0.75；（4）①2.5V；P额＝2.5V×。
10．（1）如下图所示：
（2）短路；（3）0.6；（4）1；（5）2；。
试题解析
1．【解答】解：（1）由题知，灯泡的额定电压3.8V，所以电压表应选择大量程与灯泡并联，滑动变阻器应一上一下串联入电路中，补充连接实物图如图所示：
；
（2）电路连接后，闭合开关，小灯泡发出耀眼的光，然后很快熄灭了，说明灯泡烧坏了，则电压表串联在电路中，那么电流表无示数，电压表与电源连通有示数；
（3）闭合开关，小灯泡发出耀眼的光，然后很快熄灭，是因为电路中电流过大，电路中电阻过小，所以断开开关，更换灯泡后，应调节滑动变阻器的滑片至阻值最大端，以起到保护电路的作用，故选B；
（4）由图甲知，电流表使用小量程，分度值0.02A，由图乙知，当电压表的示数为3.0V时，电路中的电流为0.36A；
（5）灯泡两端电压等于额定电压3.8V时正常发光，由表格数据知，此时通过灯泡的电流为0.40A，
所以灯泡的额定功率：P＝UI＝3.8V×0.40A＝1.52W。
故答案为：（1）见上图；（2）无；有；（3）B；（4）0.36；（5）1.52。
2．【解答】解：（1）根据滑片向右移动时灯泡变亮，即电流变大电阻变小，所以滑动变阻器右下接线柱连入电路中与灯串联，如下所示：
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源通路，而电路只有一处故障，则故障原因是：灯泡断路（或灯座接触不良）；
（3）灯泡两端电压为2.5V时，灯泡正常发光，由图乙知，电流表使用小量程，分度值0.02A，则此时通过灯泡的电流为0.3A，
所以灯泡的额定功率：
P＝ULI＝2.5V×0.3A＝0.75W；
根据P＝，在电阻不变时，电功率与电压的平方成正比，3.0V为额定电压的＝1.2倍，若灯的电阻不变，则灯泡的实际功率为：P实＝（1.2）2×0.75W＝1.08W，但因灯的电阻随温度的升高而变大，根据P＝，故此时灯泡的实际功率小于1.08W；
（4）①由图丙知，电阻两端的电压始终保持：
UV＝I′R′＝0.2A×15Ω＝﹣﹣﹣﹣﹣＝0.6A×5Ω＝3V，即电阻两端的电压控制为3V不变；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，滑动变阻器连入电路的阻值应变大；
②因电流与电阻之积为一定值，故实验结论是：电压一定时，通过导体的电流与导体的电阻成反比；
③电阻两端的电压始终保持UV＝3V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝6V﹣3V＝3V，变阻器分得的电压为电压表示数的1倍，根据分压原理，更换50Ω的定值电阻继时，变阻器连入电路中的电阻为：
R滑＝1×50Ω＝50Ω，故为了完成整个实验，滑动变阻器的最大阻值不能小于50Ω，而现有变阻器的最大电阻为20Ω，即小红分析了不能更换的原因是：变阻器的最大电阻过小。
故答案为：（1）如上图所示；（2）灯泡断路（或灯座接触不良）；（3）0.75；小于；（4）①3；变大；②通过导体的电流与导体的电阻成反比；③变阻器的最大电阻过小。
3．【解答】解：（1）实验中，电压表测灯泡两端电压，当电压表示数变小时，滑动变阻器分得电压变大，由串联电路的分压原理知，滑动变阻器右滑时连入阻值应变大，所以应选择A接线柱将滑动变阻器串联入电路中，补充连接实物图如图所示：
；
（2）闭合开关前电流表的指针如图乙所示指针指在0刻度的左侧，其原因是电流表指针没有调零；
（3）为了保护电路，闭合开关前，滑片应移到滑动变阻器的最大值B端；
（4）正确连接好电路，闭合开关，电流表有示数，则电路为通路，灯泡不亮，电压表无示数，而电压表完好，所以故障可能是小灯泡短路；
（5）根据绘制成的图乙所示的I﹣U图像知，灯在额定电压下的电流为0.25A，小灯泡的额定功率为：
P＝UI＝2.5V×0.25A＝0.625W；
根据图像知，灯泡的电流随其两端电压增大而增大，其实际功率变大，温度升高，所以图线是弯曲的主要原因是灯丝电阻温度升高而增大。
故答案为：（1）见上图；（2）电流表指针没有调零；（3）B；（4）小灯泡短路；（5）0.625；灯丝电阻温度升高而增大。
4．【解答】解：
（1）闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，灯泡正常发光，由图乙知，电流表选用小量程，分度值为0.02A，此时通过小灯泡中的电流为0.24A，
所以小灯泡的额定功率为：P＝UI＝2.5V×0.24A＝0.6W；
（2）①在滑动变阻器滑片向A端移动过程中，变阻器连入电路的电阻变小，电路的总电阻变小，电源电压不变，由欧姆定律知电流表示数变大；
由图像知，通过灯泡的电流随两端电压增大而增大，且电压变化大于电流的变化，由欧姆定律知，小灯泡的电阻变大；
由P＝UI知，此过程中灯泡实际功率变大，温度升高，所以小灯泡的电阻与其温度有关，当温度为0℃时，小灯泡的电阻大于零；
②根据P＝I2R，若R不变，则P与I2成正比，图线为过原点的直线，故P与I2的图像是过原点的直线，A正确。
故答案为：（1）0.24；0.6；（2）①变大；变大；有；大于；②A。
5．【解答】解：（1）本实验中，滑动变阻器应一上一下串联入电路中，图中电压表测灯泡两端电压，要求滑动变阻器向右滑动时电压表示数变大，由串联电路电压特点知滑动变阻器分得电压变小，由串联电路的分压原理知，应减小变阻器连入电路的阻值，所以应选择B接线柱，由此完成实物电路的连接如图所示：
；
（2）电流表使用的是小量程，分度值0.02A，由图乙知，灯泡正常发光时的电流为0.2A，
所以灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W；
（3）由图像知，通过灯泡的电流随其两端电压变大而变大，且电压变化大于电流变化，由欧姆定律知，灯泡的电阻增大，由P＝UI知，此过程中灯泡的实际功率变大，温度升高，故这可能是由于小灯泡的电阻随温度的升高而增大的缘故；
（4）滑动变阻器的最大阻值为20Ω，电源电压恒为3V，探究电流与电阻的关系时电压表的示数始终保持2V不变，
滑动变阻器分压为：U变＝U电源﹣UV＝3V﹣2V＝1V，变阻箱R两端电压的为变阻器电压的2倍，根据分压原理，当变阻器连入电路中最大时，变阻箱R连入电路的阻值最大，
所以变阻箱R连入电路的最大阻值为滑动变阻器最大电阻的2倍，即2×20Ω＝40Ω。
故答案为：（1）见上图；（2）0.5；（3）增大；（4）40.
6．【解答】解：（1）由题意可知，实验中有两个电压表，没有电流表，根据根据串联电路的电流特点，利用另一只电压表和定值电阻可间接测得电流，故把另一只电压表并联在R0的两端，如图所示：
；
（2）小灯泡的额定电压为3.8V，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为3.8V；由图乙知，电压表V2的量程为0﹣3V，分度值为0.1V，示数为2V；
（3）串联电路的电流特点和欧姆定律可知，电路电流：
I＝IL＝I0＝＝＝0.2A；
灯泡的额定功率为：
P＝U额I＝3.8V×0.2A＝0.76W；
（3）灯在额定电压下正常发光，为测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为＝0.38A时，R0的电压为3.8V，根据并联电路电压的规律，灯的电压为3.8V，再读出电流表A1的示数，由P＝UI即可计算小灯泡的额定功率；
（4）丙图中把R0更换成未知电阻Rx，调节滑动变阻器，使电流表A1的示数为0.2A，小灯泡正常发光，则灯的电压为3.8V，根据并联电路电压的规律，待测电阻的电压为3.8V，读出电流表A2的示数，由欧姆定律即可计算Rx的阻值。
故答案为：（1）见上图；（2）3.8；2；（3）0.76；（4）0.38A；（5）0.2。
7．【解答】解：（1）为了保护电路，在连接电路时开关应断开，由图甲知，小军操作上出现的错误是开关没有断开；
（2）由表中数据知，电流表应选择小量程串联入电路中，变阻器应一上一下串联接入电路中，实物图连接如图所示：
（3）由表中数据，当灯的电压为U1＝2V时，通过的电流I1＝0.1A，此时电路中电阻最小，变阻器连入阻值最大，
变阻器分得的电压：U滑＝U﹣U1＝6V﹣0.2V＝5.8V，
根据欧姆定律，可知滑动变阻器连入电路中的电阻为：
R滑＝＝＝58Ω；
（4）灯的电压为2.5V时灯泡正常发光，由表中数据，此时通过的电流为0.28A，
所以小灯泡的额定功率为P＝UI＝2.5V×0.28A＝0.7W；
（5）由表中第1次实验数据可知，由欧姆定律，此时灯泡电阻R＝＝＝2Ω，
灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡电阻阻值减小，但电阻不会为0，故电阻阻可能是1.3Ω.
故答案为：（1）开关没有断开；（2）见上图；（3）5.8；（4）0.7；（5）1.3Ω。
8．【解答】解：（1）闭合开关前，为了安全，滑动变阻器的滑片应移到阻值最大处，即最右端。
（2）当电压表示数为2.5V时，电流表选择0～0.6A的量程，分度值为0.02A，示数为0.42A，
则小灯泡的额定功率：P额＝U额I额＝2.5V×0.42A＝1.05W。
（3）由表中数据可知，根据P＝UI，第1、2、3、4、5次实验的电功率分别为0.24W、0.48W、0.76W、1.05W、1.32W，可得出结论：小灯泡工作时，消耗的电功率随电压的增大而增大。小灯泡的实际功率由实际电压决定；
（4）要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，
①正确连接电路后，闭合开关S，将开关S1拨至“1”，小灯泡、R0和滑动变阻器串联，电压表测R0和滑动变阻器两端的电压，调节滑动变阻器的滑片，灯泡正常发光时，电压表的示数：UV＝U﹣U额＝6V﹣2.5V＝3.5V；
②滑片不动，再将开关S1拨至“2”，电压表测R0两端的电压U0，此时电路中的电流即为小灯泡的额定电流：
I额＝。
③小灯泡的额定功率：P额＝U额I额＝U额?；
将开关S1拨至“2”，滑片向右移动稍许，滑动变阻器接入电路的阻值变大，根据串联分压知识可知，滑动变阻器两端的电压变大，定值电阻R0两端的电压U0变小，
根据P额＝U额I额＝U额?可知，测出的小灯泡的额定功率比真实值偏小。
故答案为：（1）右；（2）1.05；（3）增大；实际电压；（4）①3.5； ③U额?；偏小。
9．【解答】解：（1）该实验的原理是P＝UI；
（2）连接实物电路时，为保护电路，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应调到阻值最大处，即最左端；
（3）闭合开关，调节滑动变阻器的滑片，使电压表示数为2.5V，此时电流表示数如图乙，电流表选用小量程，分度值为0.02A，则通过小灯泡的电流是0.3A，小灯泡的额定功率是：
P＝ULI＝2.5V×0.3A＝0.75W；
（4）实验步骤：
①闭合开关S1，开关S2拨到触点a，调节电阻箱，使电压表示数为2.5V时，读出电阻箱的阻值为R0；
②将开关S2拨到触点b，读出电压表示数为U；
在①中，电压表测灯的电压，灯正常发光；
在②中，电压表测灯与电阻箱的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时电阻箱的电压：UR＝U﹣2.5V，由欧姆定律，通过电阻箱的电流：IR＝＝，即灯的额定电流I额，小灯泡的额定功率表达式：
P额＝U额×I额＝2.5V×。
故答案为：（1）P＝UI；（2）断开；左；（3）0.3；0.75；（4）①2.5V；P额＝2.5V×。
10．【解答】解：（1）由电路图可知，小灯泡L与滑动变阻器R串联，电压表测小灯泡两端的电压，电流表测电路中的电流，由小灯泡的额定电压为2.5V可知，电压表的量程为0～3V，且与小灯泡并联，由于滑动变阻器的滑片向右移动时，电阻变大，因此需将滑动变阻器的左下接线柱接入电路，实物电路如下图所示：
（2）发现无论怎样移动滑片，小灯泡不亮，电流表示数变化明显，电压表无示数，经检查发现电路连接无误，则出现该状况的原因可能是小灯泡发生短路。小灯泡短路时，小灯泡可以看成是一条导线，电路仍能接通，但电压表无示数，电流表有示数。
（3）小灯泡L的额定电压为2.5V，从图中看出，当电压为2.5V时，电流为0.24A，额定功率P＝UI＝2.5V×0.24A＝0.6W。
（4）当干路中的电流表示数为0.2A时，因两灯并联，故每个小灯泡的电流为0.1A，从图中看出，此时小灯泡电压为0.5V，故两个小灯泡的实际总功率为P总＝U′I′＝0.5V×0.2A＝1W。
（5）①此时小灯泡、定值电阻和滑动变阻器，闭合开关S、S1，电压表测量定值电阻和滑动变阻器的电压之和，小灯泡额定电压为2.5V，故调节滑动变阻器滑片直至电压表示数为U°＝4.5V﹣2.5V＝2V。
③S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0，即为定值电阻电压，此时小灯泡正常发光，故电路中电流可表示为：I额＝，小灯泡的额定功率：P额＝U额I额＝。
故答案为：（1）如图所示：
（2）短路；（3）0.6；（4）1；（5）2；。
1．在“测定小灯泡的电功率”的实验中，小灯泡标有“3.8V1.5W”的字样。
实验次序 1 2 3
电压U/V 2.0 3.0 3.8
电流I/A 0.30
0.40
（1）将图甲中的实物连接完整；
（2）电路连接后，闭合开关，小灯泡发出耀眼的光，然后很快熄灭了，此时发现：电流表 示数，电压表 示数；（以上两空选填“有”或“无”）
（3）断开开关，更换灯泡后，接下来应进行的操作是 ；
A．闭合开关 B．调节滑动变阻器的滑片至阻值最大端
（4）第2次实验，当电压表的示数为3.0V时，电流表的示数如题图乙所示，则此时电路中的电流为
A；
（5）按照正确的操作，得到了如上表所示的数据，分析数据可知该小灯泡的额定电功率是 W。
2．小明同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是 。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，小灯泡的额定功率为 W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率 1.08W。（填“大于”、“小于”或“等于”）
（4）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图像。
①由图像丙可知小红将定值电阻R两端的电压控制为 V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应 （填“变大”、“变小”或“不变”）。
②实验结论是电压一定时， 。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是 。
3．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变，当滑动变阻器滑片向右滑动时，电压表示数变小。
（1）请用笔画线代替导线，将图甲中的实物图连接完整。
（2）闭合开关前电流表的指针如图乙所示，其原因是 。
（3）闭合开关前，滑片应移到滑动变阻器的 （选填“A”或“B”）端。
（4）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是 。
（5）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U的图像，由图像可计算出小灯泡的额定功率为 W，图线弯曲的主要原因是 。
4．小杰利用图甲的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
（1）小杰保持开关断开，滑动变阻器的滑片置于B端；闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，此时电流表示数如图乙。则小灯泡中的电流为 A，小灯泡的额定功率为 W；
（2）调节滑动变阻器，记录多组电压、电流数据，计算小灯泡对应功率，完成实验；图丙是小杰作出的小灯泡I﹣U图像。老师鼓励他结合图甲思考以下问题：
①在滑动变阻器滑片向A端移动过程中，电流表示数 ，小灯泡的电阻 （以上两空选填“变大”、“变小”或“不变”）；小灯泡的电阻与其温度 （选续“有”或“无”）关：当温度为0℃时，小灯泡的电阻 （选填“小于”、“等于”或“大于”）零；
②如果把小灯泡换成定值电阻R，重复实验记录多组数据，关于该定值电阻的电功率P与通过其电流的平方I2的关系。如图所示的图像中最合理的是 。
5．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的最大阻值为20Ω，正常发光时灯丝电阻约为10Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接，要求滑动变阻器向右滑动时电压表示数变大。
（2）当小灯泡正常发光时，电流表指针如图乙所示，则该小灯泡额定功率为 W。
（3）实验时测得多组数据，并根据数据绘制了U﹣I图像如图丙所示。他发现小灯泡的U﹣I曲线并不是一条直线，经分析，这可能是由于小灯泡的电阻随温度的升高而 。
（4）若探究电流与电阻的关系，可将甲图中的小灯泡换成变阻箱R，并使电压表的示数始终保持2V不变，多次调节电阻箱的阻值，记录各次电流表的示数，为了能够完成实验，电阻箱R接入电路的阻值理论上不能大于 Ω。
6．如图所示是“测量小灯泡额定功率”的实验，提供了如下器材：标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。小李根据所给定的器材设计了图甲所示的不完整电路图。
（1）请你将图甲电路图补充完整。
（2）闭合开关前，应将滑动变阻器调至阻值最大的位置。闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为 V，此时电压表V2的示数如图乙所示，是 V。
（3）小灯泡的额定功率为 W。
（4）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0＝10Ω，并认为关键的一步是必须调节滑动变阻器，使电流表A2的示数为 A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率。
（5）小明说，利用丙图，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件（灯丝电阻随温度而变化），可以测出未知电阻Rx的阻值，方法为：调节滑动变阻器，使电流表A1的示数为
A时，读出电流表A2的示数，即可计算Rx的阻值。
7．实验课上小军在做“测量小灯泡的电功率”的实验中，电源由三节铅蓄电池组成，画出的电路图如图乙所示。
（1）如图甲所示是小军已经连接的部分实验电路。在连接电路时，小军操作上出现的错误是 ；
（2）排除故障后，请你用笔画线代替导线，将图甲所示的实物图连接完整；
（3）小军按要求正确连接好电路后，依次实验得到上表中数据，由表中数据可知滑动变阻器的最大阻值为 Ω；
（4）若小灯泡上标有2.5V字样，根据上表数据可知小灯泡的额定功率为 W。
（5）小灯泡在断电一段时间后的电阻可能是 （选填“0Ω”、“1.3Ω”、“2Ω”或“8.9Ω”）。
8．小明在“探究小灯泡在不同电压下工作时的电功率”的实验中，实验室提供了如下器材：电源（电压恒为6V），小灯泡（额定电压2.5V），电流表，电压表，滑动变阻器，一个阻值已知的定值电阻R0，开关及导线若干。
（1）如图甲所示，连接好实验电路后，闭合开关前，滑动变阻器的滑片应移到最 端。（填“左”或“右”）
（2）检查电路无误后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定功率为 W。
（3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而 （选填“增大”、“不变”或“减小”）。小灯泡的亮度由它的 决定。
（4）完成实验后，小明又想出一种测量小灯泡额定功率的方法，设计了如图丙所示的电路，其中R0为定值电阻，请将以下实验步骤补充完整。
①正确连接电路后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为 V；
②滑动变阻器滑片不动，再将开关S1。拨至“2”读出电压表示数为U0；
③小灯泡的额定功率P额＝ （用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑动变阻器的滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值 （选填“偏大”或“偏小”）。
9．小明用图甲电路测量额定电压为2.5V的小灯泡的电功率。
（1）该实验的原理是 。
（2）连接实物电路时，开关应处于 状态，闭合开关前，滑动变阻器的滑片应调到最 端（选填“左”或“右”）。
（3）闭合开关，调节滑动变阻器的滑片，使电压表示数为2.5V，此时电流表示数如图乙，则通过小灯泡的电流是 A，小灯泡的额定功率是 W。
（4）完成上述实验后，小明利用一个单刀双掷开关S2和一个电阻箱R，设计了如图丙的实验电路，也测出了小灯泡的额定功率，请将下列相关实验步骤补充完整：
①闭合开关S1，开关S2拨到触点a，调节电阻箱，使电压表示数为 时，读出电阻箱的阻值为R0；
②将开关S2拨到触点b，读出电压表示数为U，则小灯泡额定功率的表达式： （用已知量和测量量表示）。
10．小明和小华实验小组用图甲所示器材测量测量小灯泡的电功率，电源电压恒4.5V，待测小灯泡L的额定电压为2.5V，滑动变阻器R的规格为“20Ω1A”。
（1）图甲是该实验中没有连接完整的电路，请用笔线代替导线，在图甲中完成电路连接，要求滑动变阻器滑片向右移动时电阻变大，导线不交叉。
（2）连接好电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表示数变化明显，电压表无示数，经检查发现电路连接无误，则出现该状况的原因可能是小灯泡发生 。
（3）排除故障后，按图甲所示的电路继续进行实验闭合开关，移动滑片P，使小灯泡L发光，根据实验数据绘制出如图乙所示的图像，则小灯泡的额定功率为 W。
（4）小明将电压表换成一个规格相同的小灯泡，使这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为 W。
（5）另一小组用相同器材实验时，发现电流表不能正常使用。他们选用一个定值电阻R0，设计了如图丙所示的电路图，并进行如下实验操作：
①按图丙连接电路，检查无误后，闭合开关S、S1，调节滑动变阻器滑片直至电压表示数为 V；
②S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0；
③小灯泡的额定功率：P额＝ （用U额、U0、R0表示）。
中考专题复习—物理实验探究题（一）
参考答案
1．（1）如图所示：
（2）无；有；（3）B；（4）0.36；（5）1.52。
2．（1）如下图所示：
（2）灯泡断路（或灯座接触不良）；（3）0.75；小于；（4）①3；变大；②通过导体的电流与导体的电阻成反比；③变阻器的最大电阻过小。
3．（1）如图所示：
；
（2）电流表指针没有调零；（3）B；（4）小灯泡短路；（5）0.625；灯丝电阻温度升高而增大。
4．（1）0.24；0.6；（2）①变大；变大；有；大于；②A。
5．1）如图所示：
（2）0.5；（3）增大；（4）40.
6．（1）如图所示：
（2）3.8；2；（3）0.76；（4）0.38A；（5）0.2。
7．（1）开关没有断开；
（2）见下图；
（3）5.8；（4）0.7；（5）1.3Ω。
8．（1）右；（2）1.05；（3）增大；实际电压；（4）①3.5； ③U额?；偏小。
9．（1）P＝UI；（2）断开；左；（3）0.3；0.75；（4）①2.5V；P额＝2.5V×。
10．（1）如下图所示：
（2）短路；（3）0.6；（4）1；（5）2；。
试题解析
1．【解答】解：（1）由题知，灯泡的额定电压3.8V，所以电压表应选择大量程与灯泡并联，滑动变阻器应一上一下串联入电路中，补充连接实物图如图所示：
；
（2）电路连接后，闭合开关，小灯泡发出耀眼的光，然后很快熄灭了，说明灯泡烧坏了，则电压表串联在电路中，那么电流表无示数，电压表与电源连通有示数；
（3）闭合开关，小灯泡发出耀眼的光，然后很快熄灭，是因为电路中电流过大，电路中电阻过小，所以断开开关，更换灯泡后，应调节滑动变阻器的滑片至阻值最大端，以起到保护电路的作用，故选B；
（4）由图甲知，电流表使用小量程，分度值0.02A，由图乙知，当电压表的示数为3.0V时，电路中的电流为0.36A；
（5）灯泡两端电压等于额定电压3.8V时正常发光，由表格数据知，此时通过灯泡的电流为0.40A，
所以灯泡的额定功率：P＝UI＝3.8V×0.40A＝1.52W。
故答案为：（1）见上图；（2）无；有；（3）B；（4）0.36；（5）1.52。
2．【解答】解：（1）根据滑片向右移动时灯泡变亮，即电流变大电阻变小，所以滑动变阻器右下接线柱连入电路中与灯串联，如下所示：
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源通路，而电路只有一处故障，则故障原因是：灯泡断路（或灯座接触不良）；
（3）灯泡两端电压为2.5V时，灯泡正常发光，由图乙知，电流表使用小量程，分度值0.02A，则此时通过灯泡的电流为0.3A，
所以灯泡的额定功率：
P＝ULI＝2.5V×0.3A＝0.75W；
根据P＝，在电阻不变时，电功率与电压的平方成正比，3.0V为额定电压的＝1.2倍，若灯的电阻不变，则灯泡的实际功率为：P实＝（1.2）2×0.75W＝1.08W，但因灯的电阻随温度的升高而变大，根据P＝，故此时灯泡的实际功率小于1.08W；
（4）①由图丙知，电阻两端的电压始终保持：
UV＝I′R′＝0.2A×15Ω＝﹣﹣﹣﹣﹣＝0.6A×5Ω＝3V，即电阻两端的电压控制为3V不变；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，滑动变阻器连入电路的阻值应变大；
②因电流与电阻之积为一定值，故实验结论是：电压一定时，通过导体的电流与导体的电阻成反比；
③电阻两端的电压始终保持UV＝3V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝6V﹣3V＝3V，变阻器分得的电压为电压表示数的1倍，根据分压原理，更换50Ω的定值电阻继时，变阻器连入电路中的电阻为：
R滑＝1×50Ω＝50Ω，故为了完成整个实验，滑动变阻器的最大阻值不能小于50Ω，而现有变阻器的最大电阻为20Ω，即小红分析了不能更换的原因是：变阻器的最大电阻过小。
故答案为：（1）如上图所示；（2）灯泡断路（或灯座接触不良）；（3）0.75；小于；（4）①3；变大；②通过导体的电流与导体的电阻成反比；③变阻器的最大电阻过小。
3．【解答】解：（1）实验中，电压表测灯泡两端电压，当电压表示数变小时，滑动变阻器分得电压变大，由串联电路的分压原理知，滑动变阻器右滑时连入阻值应变大，所以应选择A接线柱将滑动变阻器串联入电路中，补充连接实物图如图所示：
；
（2）闭合开关前电流表的指针如图乙所示指针指在0刻度的左侧，其原因是电流表指针没有调零；
（3）为了保护电路，闭合开关前，滑片应移到滑动变阻器的最大值B端；
（4）正确连接好电路，闭合开关，电流表有示数，则电路为通路，灯泡不亮，电压表无示数，而电压表完好，所以故障可能是小灯泡短路；
（5）根据绘制成的图乙所示的I﹣U图像知，灯在额定电压下的电流为0.25A，小灯泡的额定功率为：
P＝UI＝2.5V×0.25A＝0.625W；
根据图像知，灯泡的电流随其两端电压增大而增大，其实际功率变大，温度升高，所以图线是弯曲的主要原因是灯丝电阻温度升高而增大。
故答案为：（1）见上图；（2）电流表指针没有调零；（3）B；（4）小灯泡短路；（5）0.625；灯丝电阻温度升高而增大。
4．【解答】解：
（1）闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，灯泡正常发光，由图乙知，电流表选用小量程，分度值为0.02A，此时通过小灯泡中的电流为0.24A，
所以小灯泡的额定功率为：P＝UI＝2.5V×0.24A＝0.6W；
（2）①在滑动变阻器滑片向A端移动过程中，变阻器连入电路的电阻变小，电路的总电阻变小，电源电压不变，由欧姆定律知电流表示数变大；
由图像知，通过灯泡的电流随两端电压增大而增大，且电压变化大于电流的变化，由欧姆定律知，小灯泡的电阻变大；
由P＝UI知，此过程中灯泡实际功率变大，温度升高，所以小灯泡的电阻与其温度有关，当温度为0℃时，小灯泡的电阻大于零；
②根据P＝I2R，若R不变，则P与I2成正比，图线为过原点的直线，故P与I2的图像是过原点的直线，A正确。
故答案为：（1）0.24；0.6；（2）①变大；变大；有；大于；②A。
5．【解答】解：（1）本实验中，滑动变阻器应一上一下串联入电路中，图中电压表测灯泡两端电压，要求滑动变阻器向右滑动时电压表示数变大，由串联电路电压特点知滑动变阻器分得电压变小，由串联电路的分压原理知，应减小变阻器连入电路的阻值，所以应选择B接线柱，由此完成实物电路的连接如图所示：
；
（2）电流表使用的是小量程，分度值0.02A，由图乙知，灯泡正常发光时的电流为0.2A，
所以灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W；
（3）由图像知，通过灯泡的电流随其两端电压变大而变大，且电压变化大于电流变化，由欧姆定律知，灯泡的电阻增大，由P＝UI知，此过程中灯泡的实际功率变大，温度升高，故这可能是由于小灯泡的电阻随温度的升高而增大的缘故；
（4）滑动变阻器的最大阻值为20Ω，电源电压恒为3V，探究电流与电阻的关系时电压表的示数始终保持2V不变，
滑动变阻器分压为：U变＝U电源﹣UV＝3V﹣2V＝1V，变阻箱R两端电压的为变阻器电压的2倍，根据分压原理，当变阻器连入电路中最大时，变阻箱R连入电路的阻值最大，
所以变阻箱R连入电路的最大阻值为滑动变阻器最大电阻的2倍，即2×20Ω＝40Ω。
故答案为：（1）见上图；（2）0.5；（3）增大；（4）40.
6．【解答】解：（1）由题意可知，实验中有两个电压表，没有电流表，根据根据串联电路的电流特点，利用另一只电压表和定值电阻可间接测得电流，故把另一只电压表并联在R0的两端，如图所示：
；
（2）小灯泡的额定电压为3.8V，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为3.8V；由图乙知，电压表V2的量程为0﹣3V，分度值为0.1V，示数为2V；
（3）串联电路的电流特点和欧姆定律可知，电路电流：
I＝IL＝I0＝＝＝0.2A；
灯泡的额定功率为：
P＝U额I＝3.8V×0.2A＝0.76W；
（3）灯在额定电压下正常发光，为测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为＝0.38A时，R0的电压为3.8V，根据并联电路电压的规律，灯的电压为3.8V，再读出电流表A1的示数，由P＝UI即可计算小灯泡的额定功率；
（4）丙图中把R0更换成未知电阻Rx，调节滑动变阻器，使电流表A1的示数为0.2A，小灯泡正常发光，则灯的电压为3.8V，根据并联电路电压的规律，待测电阻的电压为3.8V，读出电流表A2的示数，由欧姆定律即可计算Rx的阻值。
故答案为：（1）见上图；（2）3.8；2；（3）0.76；（4）0.38A；（5）0.2。
7．【解答】解：（1）为了保护电路，在连接电路时开关应断开，由图甲知，小军操作上出现的错误是开关没有断开；
（2）由表中数据知，电流表应选择小量程串联入电路中，变阻器应一上一下串联接入电路中，实物图连接如图所示：
（3）由表中数据，当灯的电压为U1＝2V时，通过的电流I1＝0.1A，此时电路中电阻最小，变阻器连入阻值最大，
变阻器分得的电压：U滑＝U﹣U1＝6V﹣0.2V＝5.8V，
根据欧姆定律，可知滑动变阻器连入电路中的电阻为：
R滑＝＝＝58Ω；
（4）灯的电压为2.5V时灯泡正常发光，由表中数据，此时通过的电流为0.28A，
所以小灯泡的额定功率为P＝UI＝2.5V×0.28A＝0.7W；
（5）由表中第1次实验数据可知，由欧姆定律，此时灯泡电阻R＝＝＝2Ω，
灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡电阻阻值减小，但电阻不会为0，故电阻阻可能是1.3Ω.
故答案为：（1）开关没有断开；（2）见上图；（3）5.8；（4）0.7；（5）1.3Ω。
8．【解答】解：（1）闭合开关前，为了安全，滑动变阻器的滑片应移到阻值最大处，即最右端。
（2）当电压表示数为2.5V时，电流表选择0～0.6A的量程，分度值为0.02A，示数为0.42A，
则小灯泡的额定功率：P额＝U额I额＝2.5V×0.42A＝1.05W。
（3）由表中数据可知，根据P＝UI，第1、2、3、4、5次实验的电功率分别为0.24W、0.48W、0.76W、1.05W、1.32W，可得出结论：小灯泡工作时，消耗的电功率随电压的增大而增大。小灯泡的实际功率由实际电压决定；
（4）要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，
①正确连接电路后，闭合开关S，将开关S1拨至“1”，小灯泡、R0和滑动变阻器串联，电压表测R0和滑动变阻器两端的电压，调节滑动变阻器的滑片，灯泡正常发光时，电压表的示数：UV＝U﹣U额＝6V﹣2.5V＝3.5V；
②滑片不动，再将开关S1拨至“2”，电压表测R0两端的电压U0，此时电路中的电流即为小灯泡的额定电流：
I额＝。
③小灯泡的额定功率：P额＝U额I额＝U额?；
将开关S1拨至“2”，滑片向右移动稍许，滑动变阻器接入电路的阻值变大，根据串联分压知识可知，滑动变阻器两端的电压变大，定值电阻R0两端的电压U0变小，
根据P额＝U额I额＝U额?可知，测出的小灯泡的额定功率比真实值偏小。
故答案为：（1）右；（2）1.05；（3）增大；实际电压；（4）①3.5； ③U额?；偏小。
9．【解答】解：（1）该实验的原理是P＝UI；
（2）连接实物电路时，为保护电路，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应调到阻值最大处，即最左端；
（3）闭合开关，调节滑动变阻器的滑片，使电压表示数为2.5V，此时电流表示数如图乙，电流表选用小量程，分度值为0.02A，则通过小灯泡的电流是0.3A，小灯泡的额定功率是：
P＝ULI＝2.5V×0.3A＝0.75W；
（4）实验步骤：
①闭合开关S1，开关S2拨到触点a，调节电阻箱，使电压表示数为2.5V时，读出电阻箱的阻值为R0；
②将开关S2拨到触点b，读出电压表示数为U；
在①中，电压表测灯的电压，灯正常发光；
在②中，电压表测灯与电阻箱的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时电阻箱的电压：UR＝U﹣2.5V，由欧姆定律，通过电阻箱的电流：IR＝＝，即灯的额定电流I额，小灯泡的额定功率表达式：
P额＝U额×I额＝2.5V×。
故答案为：（1）P＝UI；（2）断开；左；（3）0.3；0.75；（4）①2.5V；P额＝2.5V×。
10．【解答】解：（1）由电路图可知，小灯泡L与滑动变阻器R串联，电压表测小灯泡两端的电压，电流表测电路中的电流，由小灯泡的额定电压为2.5V可知，电压表的量程为0～3V，且与小灯泡并联，由于滑动变阻器的滑片向右移动时，电阻变大，因此需将滑动变阻器的左下接线柱接入电路，实物电路如下图所示：
（2）发现无论怎样移动滑片，小灯泡不亮，电流表示数变化明显，电压表无示数，经检查发现电路连接无误，则出现该状况的原因可能是小灯泡发生短路。小灯泡短路时，小灯泡可以看成是一条导线，电路仍能接通，但电压表无示数，电流表有示数。
（3）小灯泡L的额定电压为2.5V，从图中看出，当电压为2.5V时，电流为0.24A，额定功率P＝UI＝2.5V×0.24A＝0.6W。
（4）当干路中的电流表示数为0.2A时，因两灯并联，故每个小灯泡的电流为0.1A，从图中看出，此时小灯泡电压为0.5V，故两个小灯泡的实际总功率为P总＝U′I′＝0.5V×0.2A＝1W。
（5）①此时小灯泡、定值电阻和滑动变阻器，闭合开关S、S1，电压表测量定值电阻和滑动变阻器的电压之和，小灯泡额定电压为2.5V，故调节滑动变阻器滑片直至电压表示数为U°＝4.5V﹣2.5V＝2V。
③S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0，即为定值电阻电压，此时小灯泡正常发光，故电路中电流可表示为：I额＝，小灯泡的额定功率：P额＝U额I额＝。
故答案为：（1）如图所示：
（2）短路；（3）0.6；（4）1；（5）2；。
