电学基础 一章复习（44PPT）

(共44张PPT)

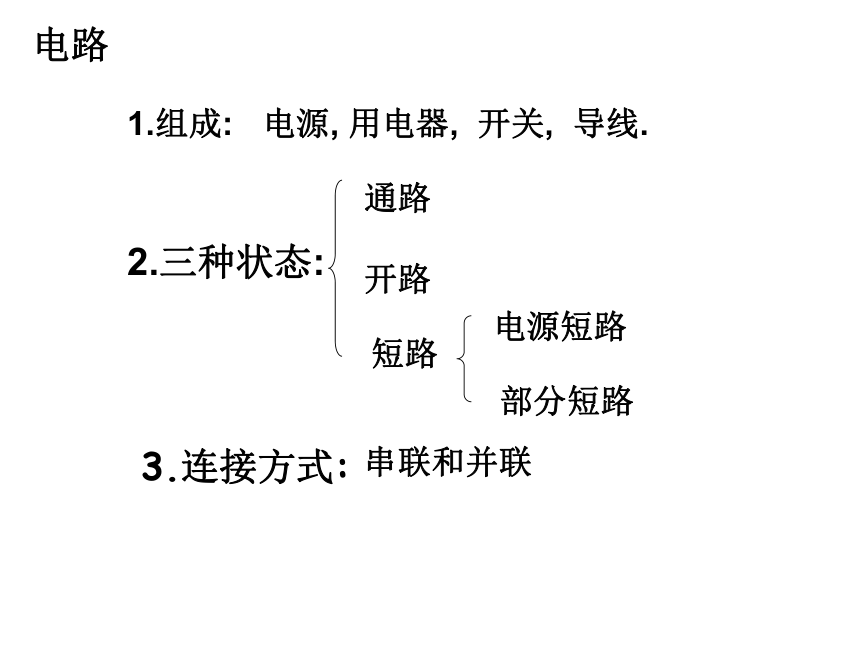

电路
1.组成:
电源,
用电器,
开关,
导线.
2.三种状态:
通路
开路
短路
电源短路
部分短路
3.连接方式:
串联和并联

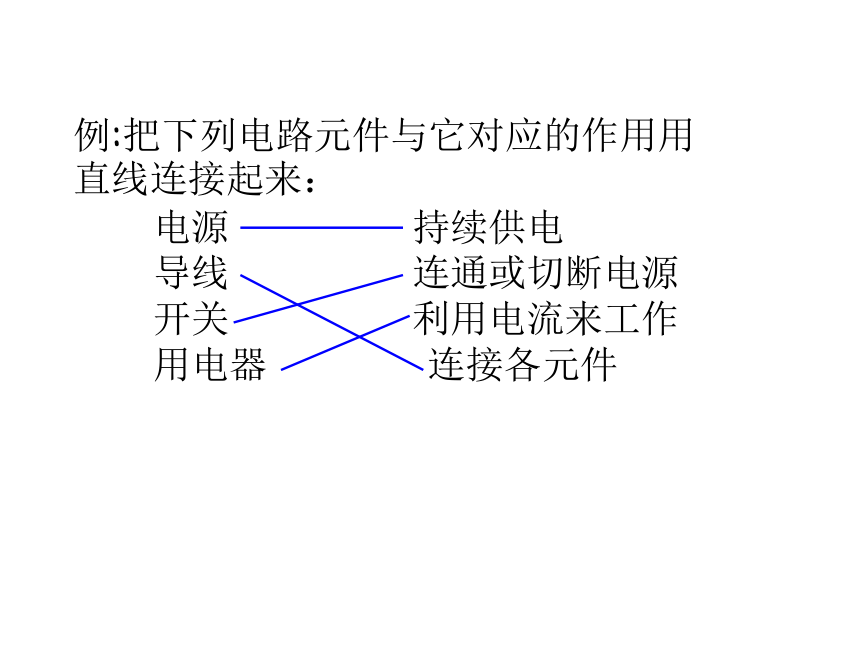

例:把下列电路元件与它对应的作用用直线连接起来：
电源
持续供电
导线
连通或切断电源
开关
利用电流来工作
用电器
连接各元件

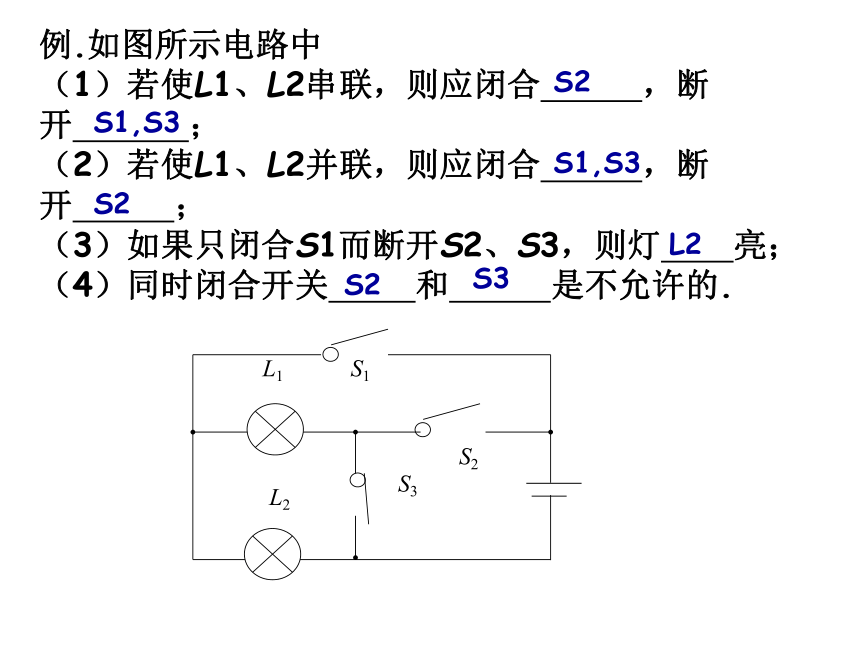

例.如图所示电路中
（1）若使L1、L2串联，则应闭合
，断开
；
（2）若使L1、L2并联，则应闭合
，断开
；
（3）如果只闭合S1而断开S2、S3，则灯
亮；
（4）同时闭合开关
和
是不允许的.
L1
L2
S1
S2
S3
S2
S1,S3
S1,S3
S2
L2
S3
S2
例:如图，当开关S闭合，S1、S2都断开时，电流通过灯
，它们是
联，当S、Sl、S2都闭合，电流通过灯
，它们是
联．
L2,L3
串
L1,L2
并
故障现象
可
能
原
因
检修方法
灯泡不亮
1．灯泡的灯丝断了
换新灯泡
灯泡不亮
2．灯头内的电线断了
换新线并接好
3．灯头、开关等处的接线松动，造成接触不良
检查后将松动处拧紧

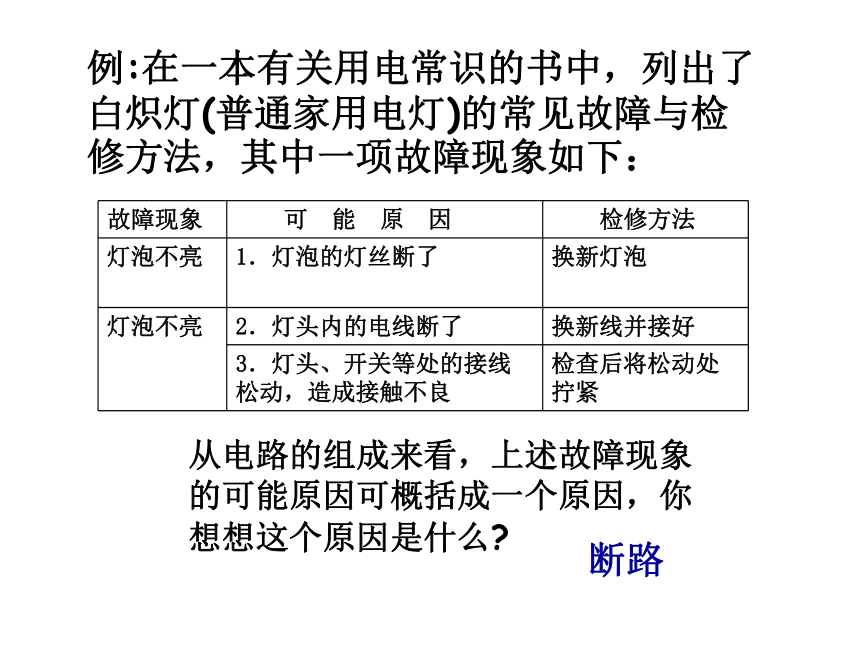

例:在一本有关用电常识的书中，列出了白炽灯(普通家用电灯)的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的可能原因可概括成一个原因，你想想这个原因是什么?
断路

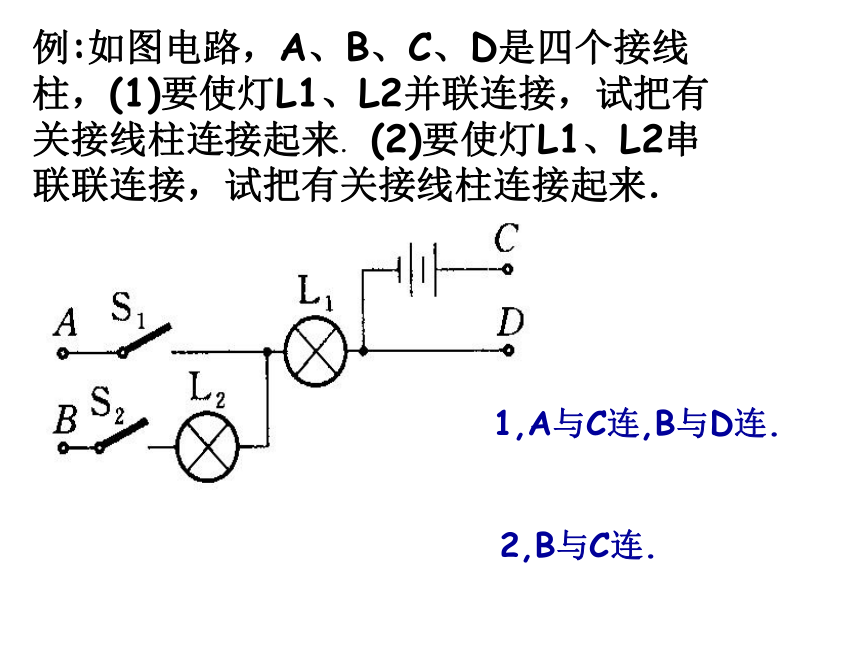

例:如图电路，A、B、C、D是四个接线柱，(1)要使灯L1、L2并联连接，试把有关接线柱连接起来．
(2)要使灯L1、L2串联联连接，试把有关接线柱连接起来．
1,A与C连,B与D连.
2,B与C连.

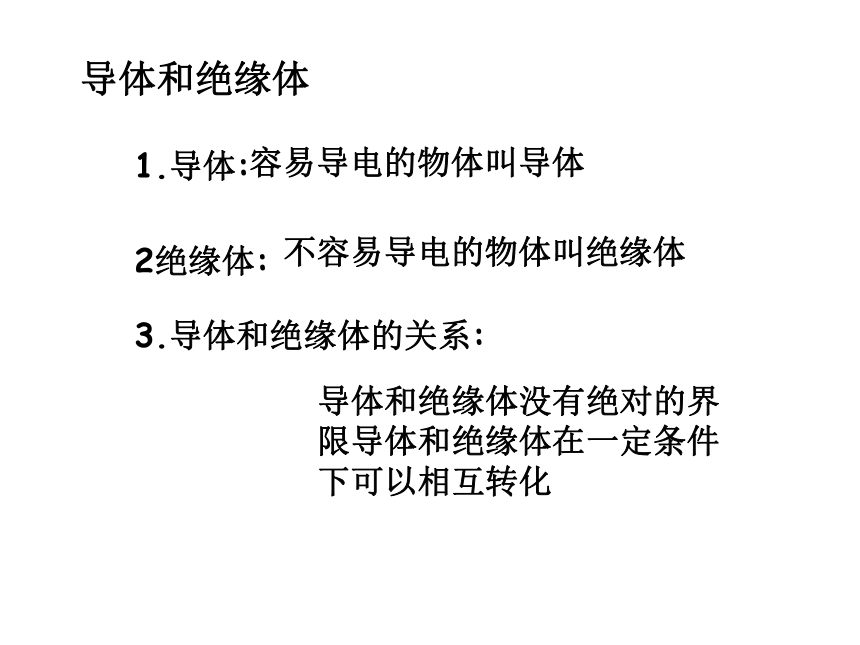

导体和绝缘体
1.导体:
容易导电的物体叫导体
2绝缘体:
不容易导电的物体叫绝缘体
3.导体和绝缘体的关系:
导体和绝缘体没有绝对的界限导体和绝缘体在一定条件下可以相互转化

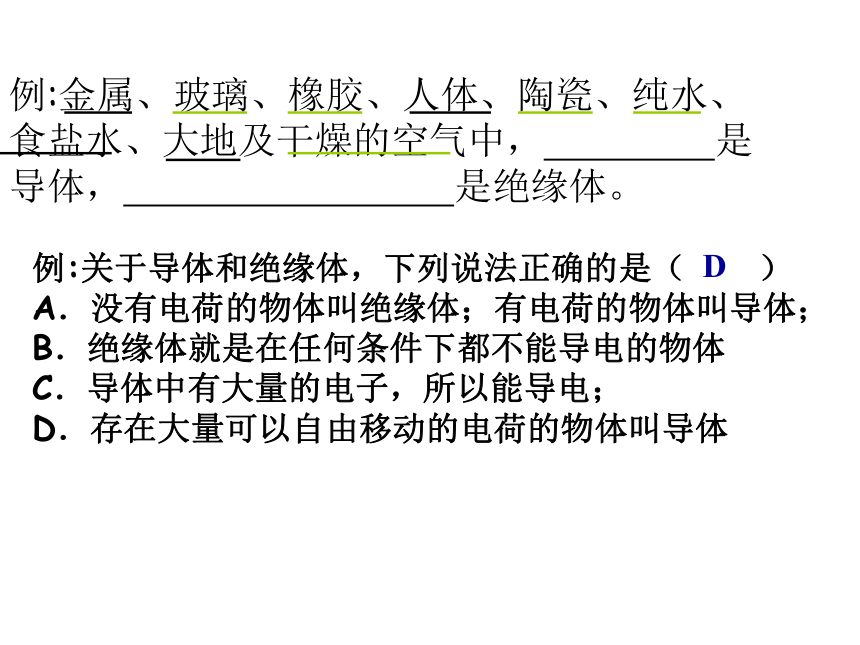

例:金属、玻璃、橡胶、人体、陶瓷、纯水、食盐水、大地及干燥的空气中，
是导体，
是绝缘体。
例:关于导体和绝缘体，下列说法正确的是（
）
A．没有电荷的物体叫绝缘体；有电荷的物体叫导体；
B．绝缘体就是在任何条件下都不能导电的物体
C．导体中有大量的电子，所以能导电；
D．存在大量可以自由移动的电荷的物体叫导体
D

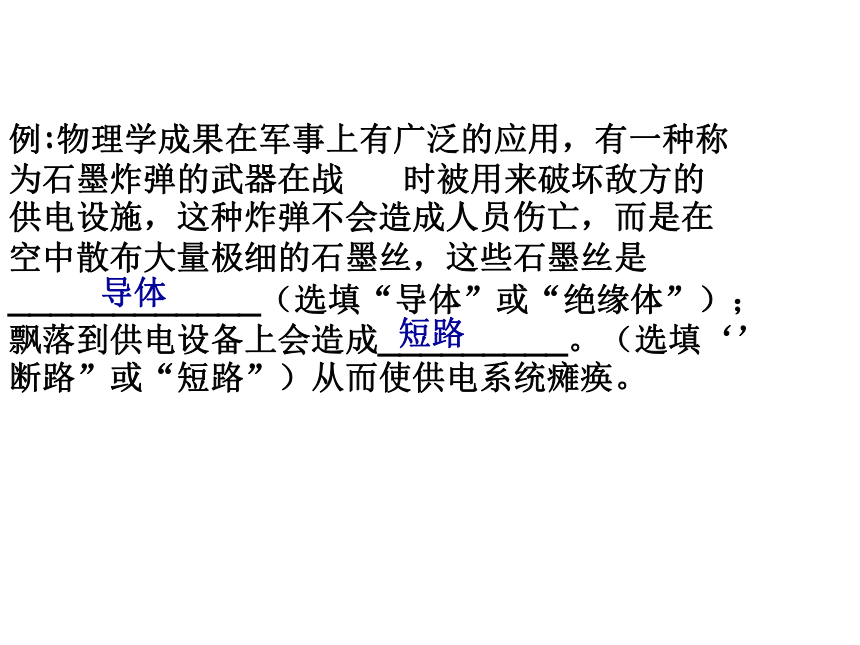

例:物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战
时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是____________（选填“导体”或“绝缘体”）；飘落到供电设备上会造成_________。（选填‘’断路”或“短路”）从而使供电系统瘫痪。
导体
短路

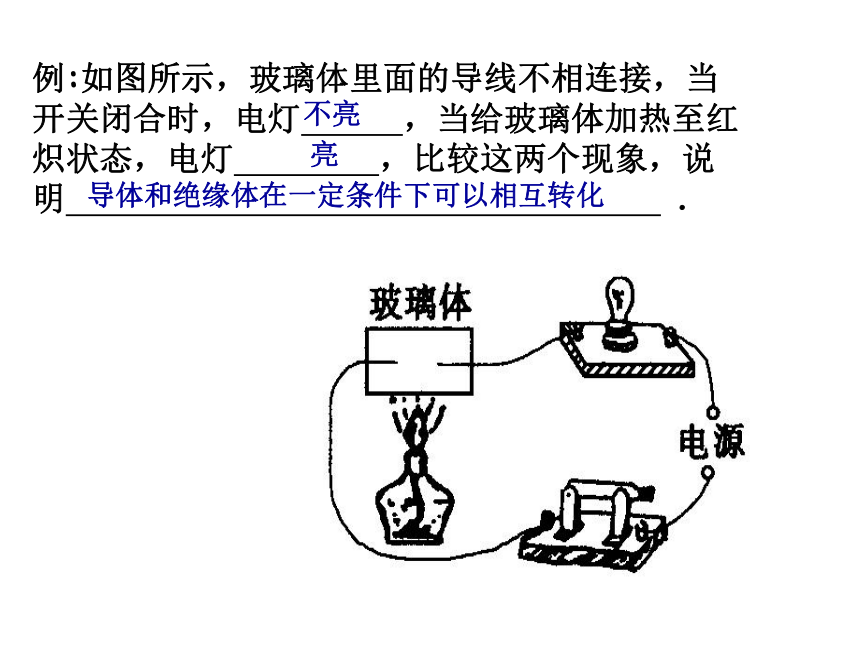

例:如图所示，玻璃体里面的导线不相连接，当开关闭合时，电灯
，当给玻璃体加热至红炽状态，电灯
，比较这两个现象，说明
．
亮
不亮
导体和绝缘体在一定条件下可以相互转化

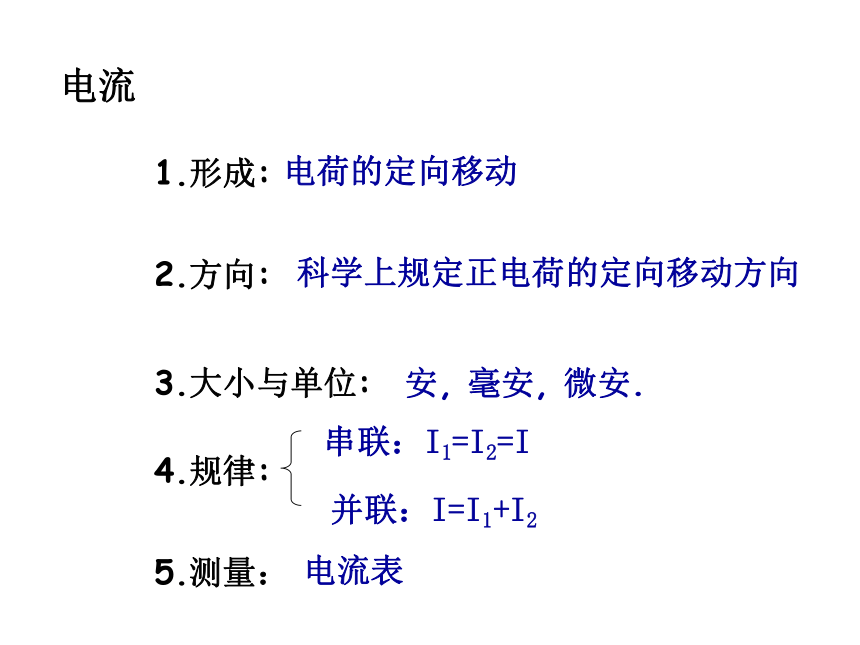

电流
1.形成:
电荷的定向移动
2.方向:
科学上规定正电荷的定向移动方向
3.大小与单位:
安,
毫安,
微安.
4.规律:
5.测量：
串联：I1=I2=I
并联：I=I1+I2
电流表
例:物理学中规定
方向为电流方向。
金属导体中的电流是由
定向移动形成。如右图中，电流的方向是由
。（填A→L→B或B→L→A）
A
B
L
例:电流的单位是
，用符号
表示.计算器中的电流很小，大约100μA，也就是
　A
.雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于
mA.
正电荷的定向移动方向
自由电子
A→L→B
安
A
0.0001
2×108
例:A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是(
)
A．
IA=IB
B．
IA
>IB
C．
UA=UB
D．
UA>UB
A
例:如图是用电流表测量通过灯L1的电流，下列符合要求的电路是
(
)
B
例:如图所示电流表的示数是
________A。
例:．在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为(
)
A、0—0.6A
B、0—1A
C、0—2A
D、0—3A
1.5
D
例:.在图２（甲）所示的电路中，A１的示数为1.2A，A２的示数如图２（乙）所示．下列判断正确的是(
)
A.通过L１的电流为0.7A
　　B.通过L１的电流为1.2A
C.通过L2的电流为1.2A
D.
通过L2的电流为2.5A
A
例:图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是(
)
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
C
电阻:
概念:
单位:
大小决定因素:
导体对电流的阻碍作用
欧，千欧，兆欧．
导体的横截面积，长度，材料，温度等．
例:在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：猜想1：导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关．
如图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度0.5m；a、b
的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d
的材料和横截面积都相同，
（1）在探究电阻跟横截面积的关系时，可依次把M、N
跟______的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N
跟a、d
的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是：
．
（3）依次把M、N跟a、b
的两端连接，闭合开关，记下电流表示数，分析比较a、b
两根金属丝电阻的大小，可探究电阻跟______的关系．
a
b
c
d
M
N
a,c
长度
材料和横截面积都相同时,导体越长,电阻越大.
材料
例:将一根粗细均匀的导线对折后，并联接入电路中，它的电阻将（
）
A．变小
B．变大
C．不变
D．无法判断
例:如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的
点用导线连接起来。
A
A
例:将如图所示的滑动变阻器连入电路，要求当滑片产向右移动时，电路中的电流减小，则滑动变阻器连入电路的接线柱应该是：（
）
A．a和b
B．b和d
C．a和d
D．b和c
D
电压
1.概念:
2.单位:
3.测量:
形成电流的原因
伏，千伏等
电压表
４.规律：
串联:U=U1+U2
并联:U=U1=U2
例：电压是使电路中(
　　　　　)的原因,
一节干电池的电压为(　　　
),一节铅蓄电池的电压为(
　　　),
我国家庭电路的电压为
(　　　
)。
例：25毫伏=(
　　　　)伏=(　　　　
)微伏=(
　　　　　)千伏。
例：图中伏特表测量的是:－－－－－(　　
)
A、灯L1两端的电压；B、灯L2两端的电压；
C、电源的电压；
D、灯L1和L2的总电压。
形成电流
1.5V
2V
220V
0.025
25000
0.000025
A
例.如图所示，要测定电源电压，正确的连接是（
）
例:如图，电压表测量的是：(
)
A．R1两端的电压
B．R2两端的电压
C．R1、R2两端的总电压
D．电源电压
B
C
例:如右上图中上电流表、电压表都接错了，对于电流表和电压表的说法，正确的是（
）
A.电流表接A、B间要烧坏，接A、C间不会烧坏
B.电流表接A、B间不会烧坏，接A、C间会烧坏
C.两种接法电流表都会烧坏
D.两种接法电压表都会烧坏
例:如下图左所示电路，S闭合后发生的现象（
）
A.电流表烧坏，灯亮
B.电压表烧坏，灯不亮
C.电流表烧坏，灯不亮
D.两表都不烧坏，灯不亮
D
B
例:在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则电阻R1和R2两端的电压分别为(
)
A．5.6V
1.4V
B．7
V
1.4V
C．1.4V
7V
D．1.4V
5.6V
A
欧姆定律:
I=U/R
注意事项:
1.电压.电阻决定电流
2.电压.电阻.电流对应于同一研究对象
3.R=U/I----测电阻(伏安法)
例:在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为
Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是
A。
5
0.75
例:图中所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器．它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则：（
）
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
B
例:如图A—4所示电路，当S闭合，滑片P向左滑动时，下列说法中正确的是（
）
A．电压表的示数不变，电流表的示数变大
B．电压表的示数不变，电流表的示数变小
C．电压表的示数变大，电流表的示数变大
D．电压表的示数变小，电流表的示数变大
D
例:如图6-61所示，虚线框内有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表的示数变小了，试画出虚线框内两种可能的电路图．
S
A
S
A
例:小明测量某电阻R的阻值时，已连接如下电路：
（1）同桌又补了一根导线，使电路完整。请你在图中画出这根导线。
（2）闭合开关前，应将滑动变阻器的滑片滑到
端（请选“A”或“B”）；
（3）小明正确操作测得数据如下，电流表第3次示数如上图，请你帮小明填人下表空格中。（4）最终测得的电阻阻值为
▲
欧（计算结果保留一位小数）。
A
0.5
4.7
例:一只标有“3.8V”字样的小灯泡，灯丝电阻约为15Ω，小明想测出它发光时的电阻，选用了以下器材：电流表、电压表、开关、变阻器各一个，导线和新干电池若干。（1）小明连接的电路图中有两处错误，请指出错误：①
②
（2）小明纠正错误后开始实验，闭合开关后发现电压表没有示数，经检查发现电压表的15V量程档已经损坏，3V量程挡完好。现根据已有器材完成实验任务。①请设计电路图，并将之画在方框内
电源电压不足
滑动变阻器接错
单表测电阻的方法
一、转换法测电阻
利用开关的断开和闭合，或者滑动变阻器滑片位置的变化，使电路处于两种不同的状态，从而使电流表或电压表有两个不同的读数，再利用欧姆定律和电路特点间接求出未知电阻的方法
例、器材：一个电流表、一个已知阻值为R0的定值电阻、一个未知电压的电源、一个开关和导线若干,测未知电阻RX的阻值.
2、若只有一个电压表，其余器材同1测未知电阻RX的阻值.
。
3、若只有一个电流表或电压表、一个已知最大阻值为R0的滑动变阻器、一个开关、导线若干
Rab
RX
A
S
p
a
b
闭合S
,
读将滑片
移动到
端，读出电流表示数
I1
p
a
闭合S
,
读将滑片
移动到
端，读出电流表示数
I2
p
b
RX
=
I2
I1
I2
Rab
Rab
RX
S
p
a
b
闭合S
,
读将滑片
移动到
端，读出电压表示数
U1
p
a
闭合S
,
读将滑片
移动到
端，读出电压表示数
U2
p
b
RX
=
U2
U1
U2
Rab
v
二、等效法测电阻
R0
RX
S1
S2
S3
Rab
p
a
b
A
RX
R
2、闭合
，调节
R0
，使电流表示数仍为I
S1
S2
1、闭合
，调节滑片
使电流表指针指在适当位置
几下此时电流表示数
I
S1
S3
p
R0
RX
v
S1
S2
S3
Rab
p
a
b
