电路动态问题的分析

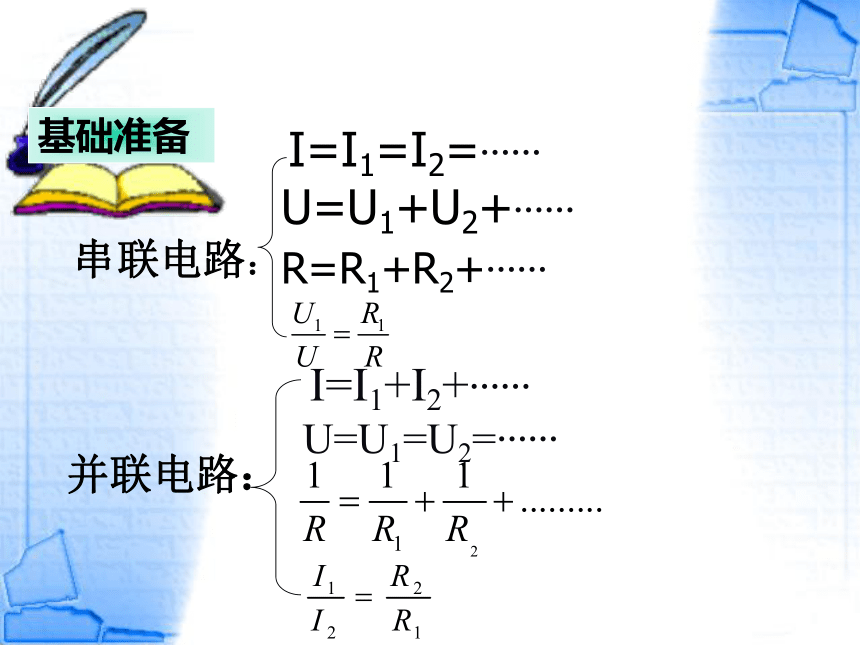

基础准备
串联电路：
并联电路：
I=I1=I2=……
U=U1+U2+……
R=R1+R2+……
I=I1+I2+……
U=U1=U2=……
第一关
试一试，我能行

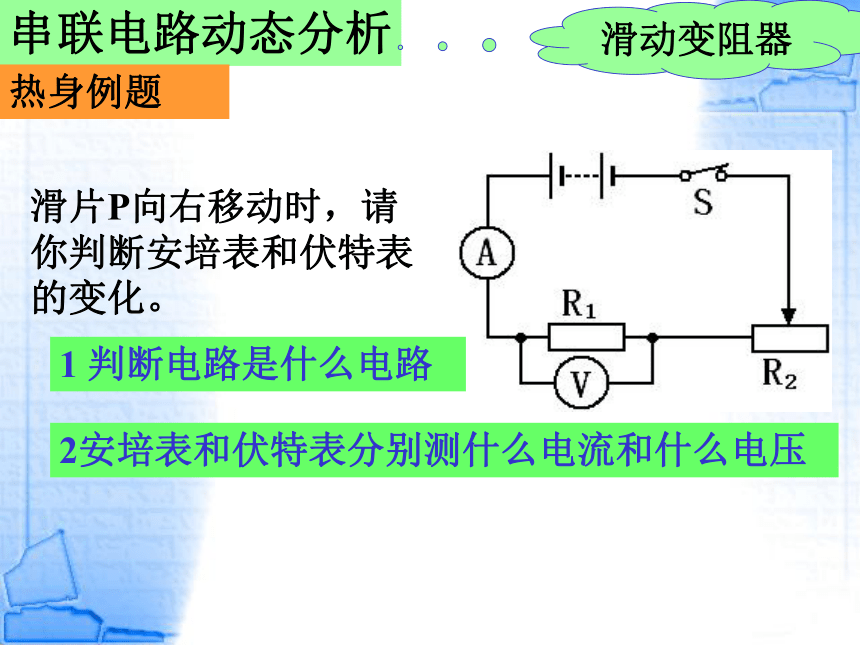

串联电路动态分析
滑动变阻器
热身例题
滑片P向右移动时，请你判断安培表和伏特表的变化。
1
判断电路是什么电路
2安培表和伏特表分别测什么电流和什么电压
P右移

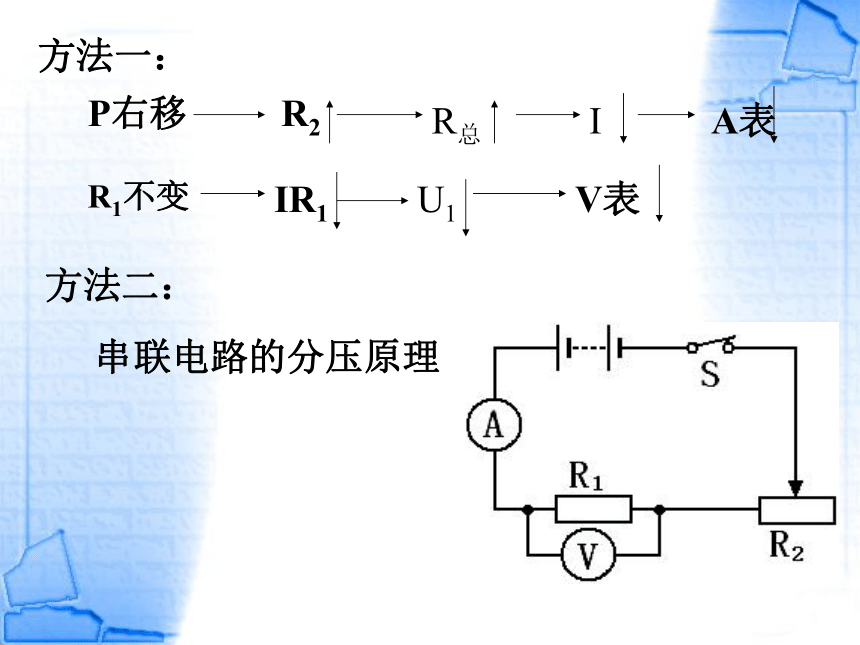

方法一：
R2
R总
I
A表
R1不变
IR1
U1
V表
方法二：
串联电路的分压原理

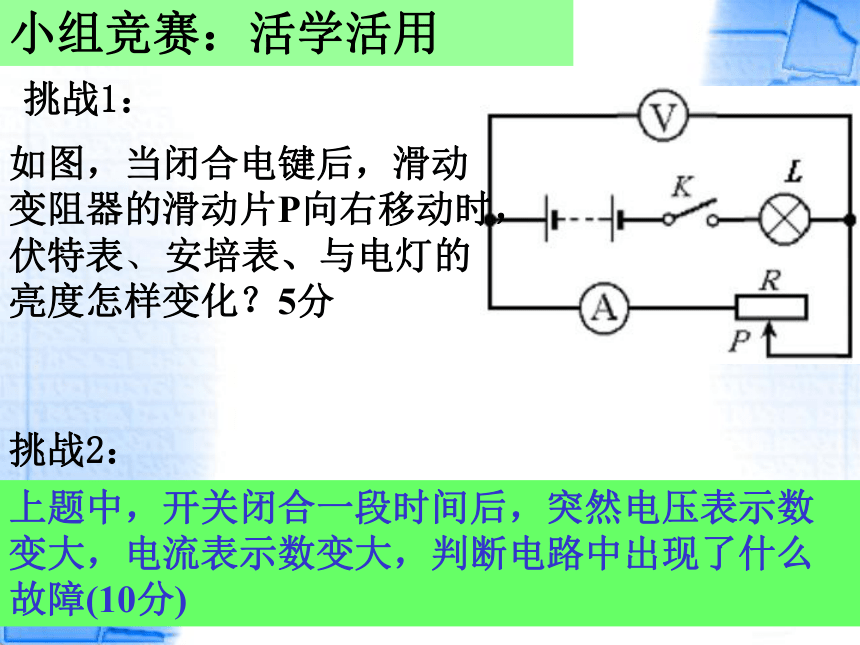

小组竞赛：活学活用
上题中，开关闭合一段时间后，突然电压表示数变大，电流表示数变大，判断电路中出现了什么故障(10分)
如图，当闭合电键后，滑动变阻器的滑动片P向右移动时，伏特表、
安培表、与电灯的亮度怎样变化？5分
挑战1：
挑战2：
再接再厉，挑战第二关
第二关
滑动变阻器
并联电路的动态分析
如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
热身例题
A1示数不变。
A2示数也会小
电压表V示数不变
如图，当滑片P向右移动时
，电流表A示数，电压表V示数如何变化？（10）
V
挑战3：
趁胜追击，再闯下一关
第三关
串联电路的动态分析
开关
如图所示，将开关K由断开到闭合，安培表与伏特表的示数将怎样变化？
1判断开关断开时，电路的状态，以及伏特表和安培表分别测的是什么电压和电流
2判断开关闭合时，电路的状态，以及伏特表和安培表分别测的是什么电压和电流
热身例题
1开关断开时，R1、R2串联，伏特表测R1两端的电压，安培表测通过R1、R2的电流
2开关闭合时，R2被短路，只有R1工作，安培表测过R1的电流,伏特表测的就是电源电压
当电键K由断开到闭合时，电压表的示数将怎样变化？（10分）
挑战4：
开关断开时，伏特表示数为5V，开关闭合时，伏特表示数10V，安培表示数为1A，求R2电阻（15分）
挑战5：
坚持就是胜利
第四关
开关K由闭合到断开时，电压表和电流表的示数将怎样变化
并联电路中的动态分析
开关
1开关闭合时，L1和L2并联，伏特表测L2两端电压，安培表测过L1的支路电流
2开关断开时，只有L2通路，伏特表测L2两端的电压，安培表断路无示数
上一题中，开关断开和闭合时，安培表示数为3：5，求R1与R2的比值（15分）
如图，开关从闭合到断开，伏特表和安培表示数怎样变化？5分
挑战6：
挑战7：
巩固练习
1下列两图中，滑片p向左滑动时，安培表和伏特表示数分别怎样变化？
状态1：
S1、S2都断开
状态2：
S1断开，S2闭合
状态3：
S1闭合，S2断开
状态4：
S1、S2
都闭合
1）请分别判断四种状态下的电路连接情况
2）什么情况下
，A2的示数大于A1
期待你下一次更杰出的表现！
胜利过关啦！
