八下

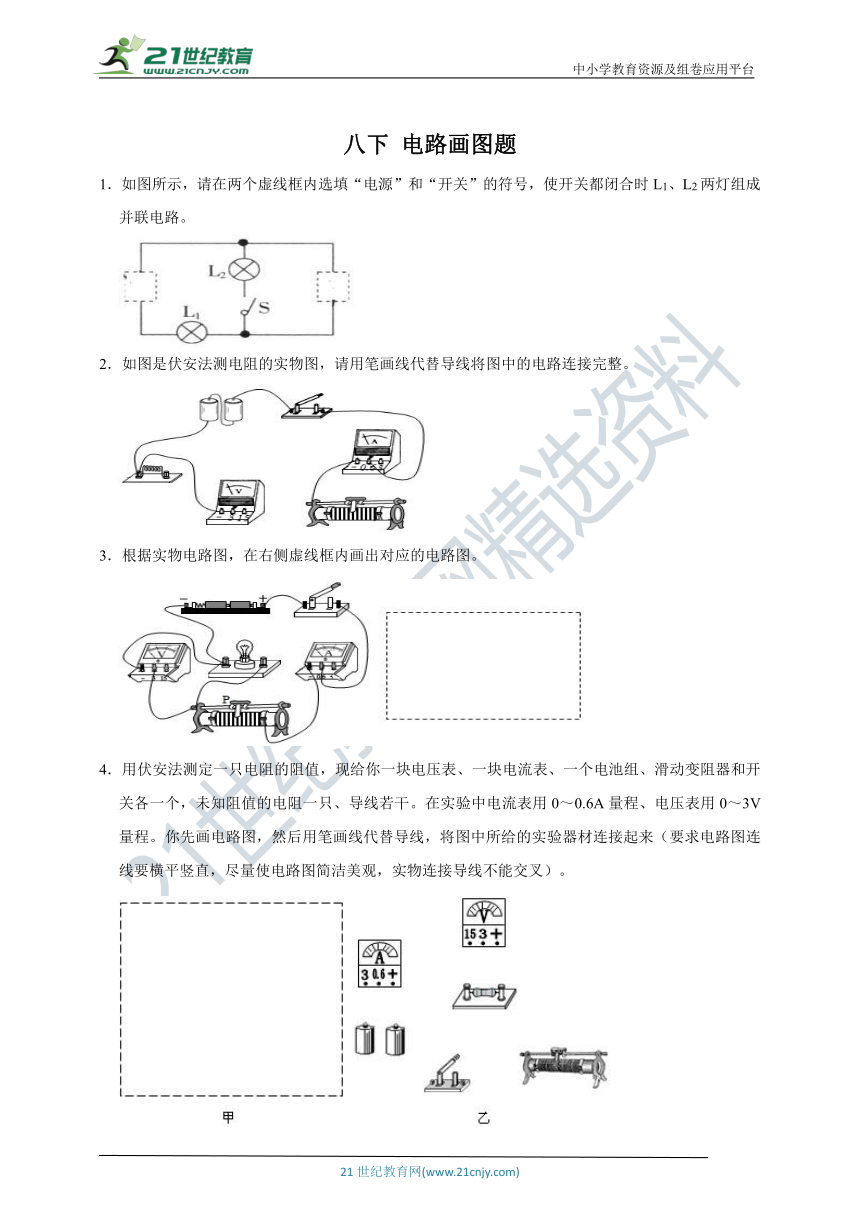

电路画图题
1．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时L1、L2两灯组成并联电路。
2．如图是伏安法测电阻的实物图，请用笔画线代替导线将图中的电路连接完整。
3．根据实物电路图，在右侧虚线框内画出对应的电路图。
4．用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。在实验中电流表用0～0.6A量程、电压表用0～3V量程。你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来（要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉）。

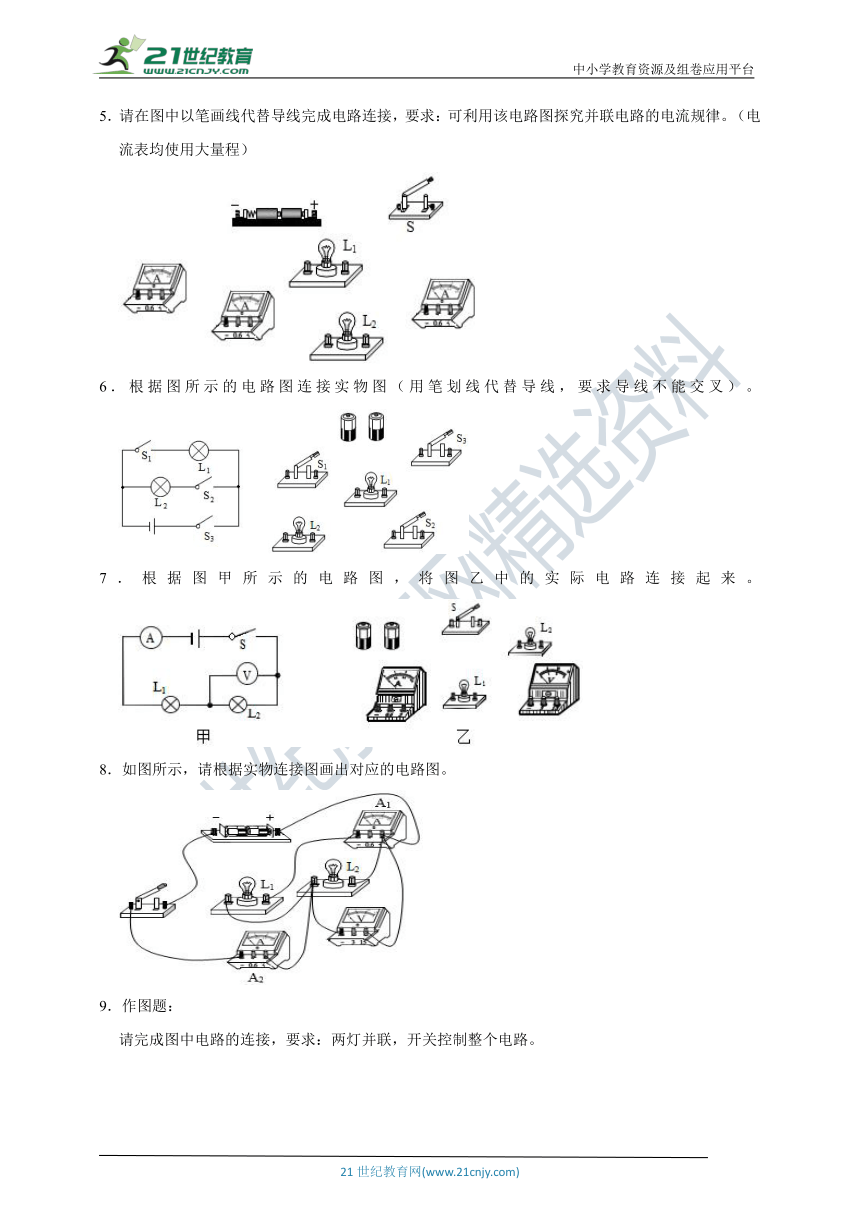

5．请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联电路的电流规律。（电流表均使用大量程）
6．根据图所示的电路图连接实物图（用笔划线代替导线，要求导线不能交叉）。
7．根据图甲所示的电路图，将图乙中的实际电路连接起来。
8．如图所示，请根据实物连接图画出对应的电路图。
9．作图题：
请完成图中电路的连接，要求：两灯并联，开关控制整个电路。

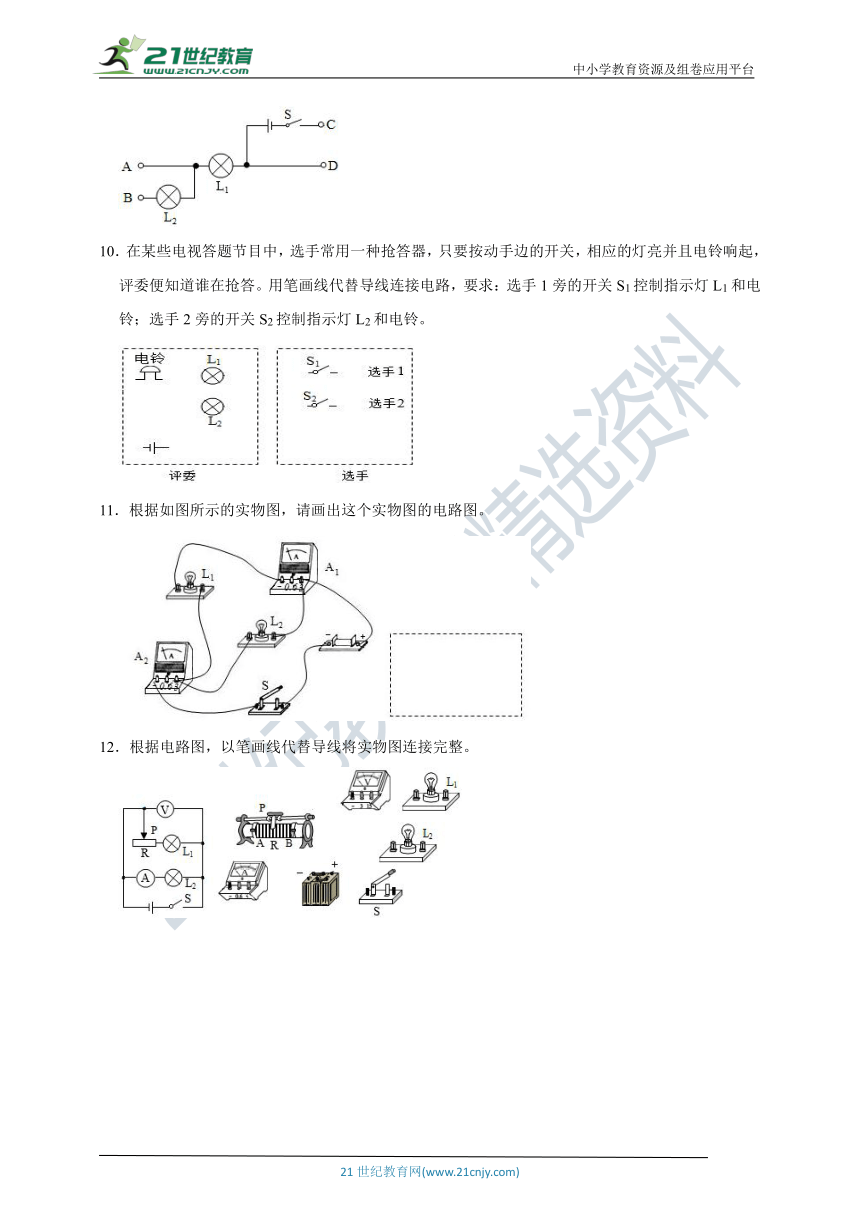

10．在某些电视答题节目中，选手常用一种抢答器，只要按动手边的开关，相应的灯亮并且电铃响起，评委便知道谁在抢答。用笔画线代替导线连接电路，要求：选手1旁的开关S1控制指示灯L1和电铃；选手2旁的开关S2控制指示灯L2和电铃。
11．根据如图所示的实物图，请画出这个实物图的电路图。
12．根据电路图，以笔画线代替导线将实物图连接完整。

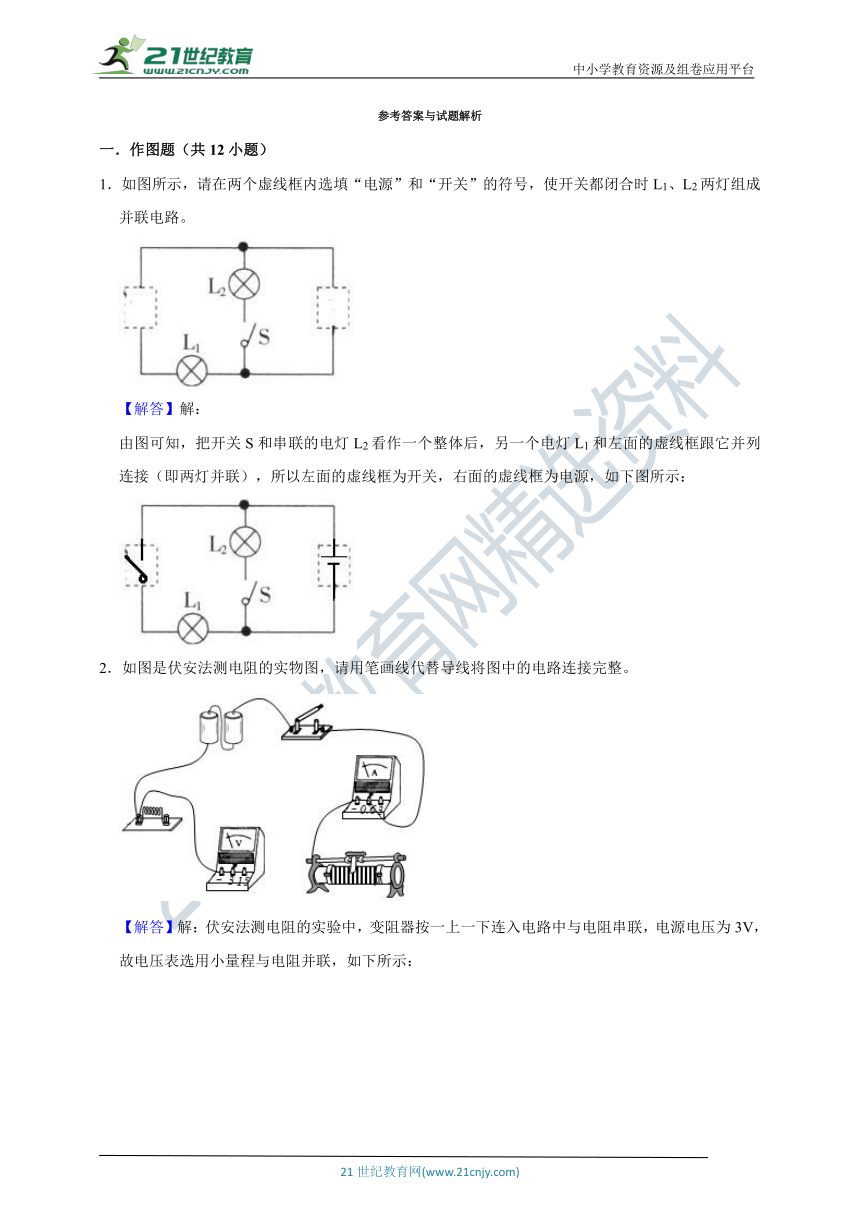

参考答案与试题解析
一．作图题（共12小题）
1．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时L1、L2两灯组成并联电路。
【解答】解：
由图可知，把开关S和串联的电灯L2看作一个整体后，另一个电灯L1和左面的虚线框跟它并列连接（即两灯并联），所以左面的虚线框为开关，右面的虚线框为电源，如下图所示：
2．如图是伏安法测电阻的实物图，请用笔画线代替导线将图中的电路连接完整。
【解答】解：伏安法测电阻的实验中，变阻器按一上一下连入电路中与电阻串联，电源电压为3V，故电压表选用小量程与电阻并联，如下所示：

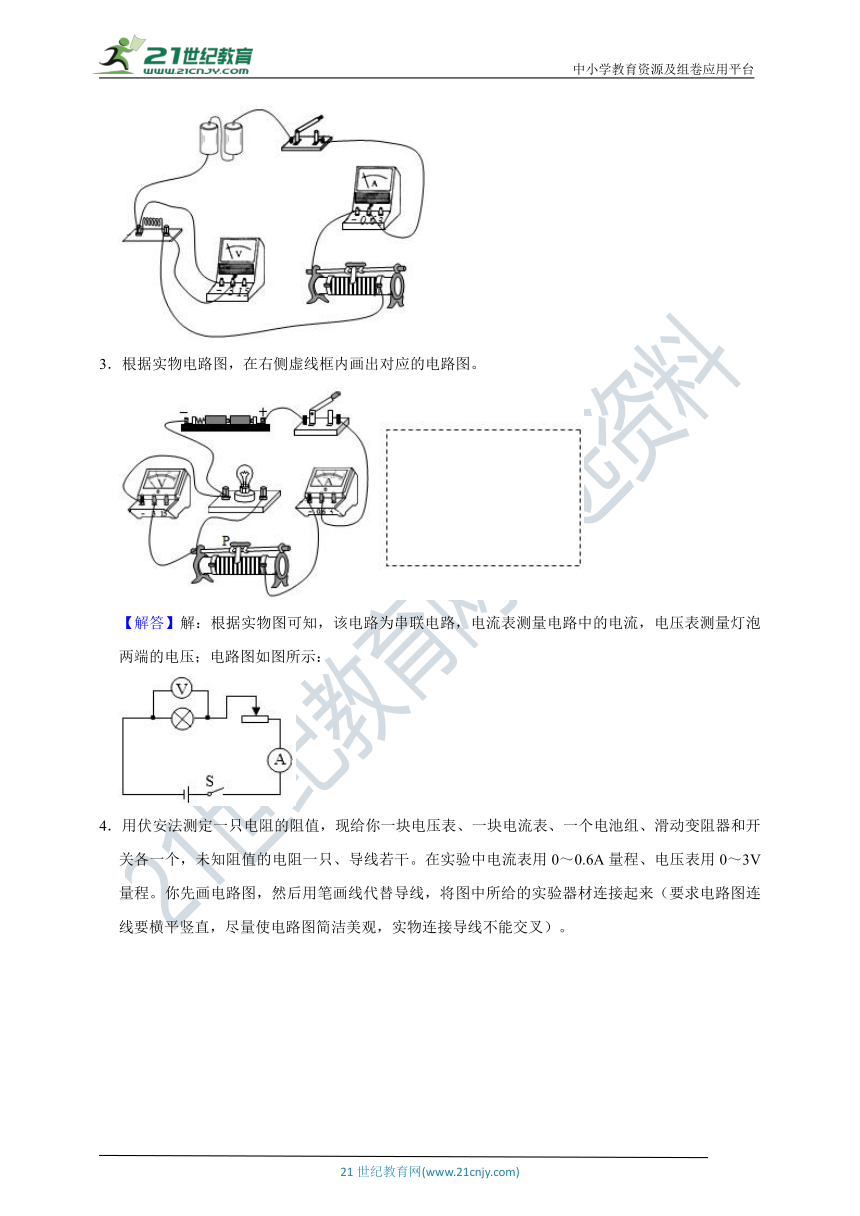

3．根据实物电路图，在右侧虚线框内画出对应的电路图。
【解答】解：根据实物图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压；电路图如图所示：
4．用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。在实验中电流表用0～0.6A量程、电压表用0～3V量程。你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来（要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉）。
【解答】解：（1）伏安法测定一只电阻的阻值，电流表与待测电阻串联，电压表与待测电阻并联，滑动变阻器串联在电路中，如下图左所示：
（2）根据要求，电流表选用0～0.6A量程与电阻串联，因电源电压为3V，故电压表选用小量程与电阻并联，根据电路图连接实物图，如上图右所示：
故答案为：电路图如上左图所示；实物图如上右图所示。
5．请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联电路的电流规律。（电流表均使用大量程）
【解答】解：探究并联电路的电流规律时，需要用电流表测量出每条支路的电流和干路中的电流，即两个电流表分别在支路中，一个电流表在干路中，电流从电流表的正接线柱流入，从负接线柱流出，开关接在干路中，如图所示：
6．根据图所示的电路图连接实物图（用笔划线代替导线，要求导线不能交叉）。
【解答】解：由电路图可知，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联；开关S3控制整个电路，根据电路图连接实物图，如下图所示：
7．根据图甲所示的电路图，将图乙中的实际电路连接起来。
【解答】解：由电路图可知，两灯泡和电流表、开关、电源串联组成电路，电压表测L2两端的电压，
电源是由两节干电池串联组成的其电压为3V，则电压表的量程为0～3V，电流表可以选小量程0～0.6A，
先串联两节干电池，然后从正极出发依次串联开关S、灯泡L2、灯泡L1、电流表回到电源的负极，然后把电压表并联在灯泡L2两端，如下图所示：
8．如图所示，请根据实物连接图画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关和电流表A2在干路上，A1串联在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
。
9．作图题：
请完成图中电路的连接，要求：两灯并联，开关控制整个电路。
【解答】解：两灯并联，将两灯并列接在电源两点间；开关控制整个电路，开关接在干路上，如下所示：
10．在某些电视答题节目中，选手常用一种抢答器，只要按动手边的开关，相应的灯亮并且电铃响起，评委便知道谁在抢答。用笔画线代替导线连接电路，要求：选手1旁的开关S1控制指示灯L1和电铃；选手2旁的开关S2控制指示灯L2和电铃。
【解答】解：经分析可知，灯泡L1与灯泡L2并联后再与电铃串联，且选手1旁的开关S1位于灯泡L1支路，选手2旁的开关S2位于灯泡L2支路，如下图所示：
11．根据如图所示的实物图，请画出这个实物图的电路图。
【解答】解：由实物图可知，电流从正极出发开始分支，一支经灯泡L2，另一支经电流表A1、灯泡L1，然后两支汇合到电流表A2，最后经开关S回到电源负极。如图所示：
12．根据电路图，以笔画线代替导线将实物图连接完整。
【解答】解：左图中，两灯并联，S控制整个电路；
变阻器右下接线柱连入电路中与L1串联；
电流表测L2的电流，因不知电流大小，故电流表选用大量程与L2灯串联；
电压表测电源电压，因电源电压为6V，故电压表选用大量程与电源并联，根据电路图连接实物图，如下所示：
